HEP-100 系列是100W 工業型交流變直流電源供應器，核心優勢為適配 - 55~+70℃寬溫、高濕高塵等惡劣環境，具備IP65 防護等級（IP68 可選） 、93% 最高效率、無風扇自然風冷設計，鋁機殼灌導熱膠，支持 85~264VAC 全范圍交流輸入及主動式 PFC 功能，雷擊浪涌能力達 6KV，可承受 10G 振動，滿足海拔 5000 米工作需求，提供短路 / 過負載等多重保護及 6 年保固，輸出電壓涵蓋 12V~54V 多規格，A 型支持電壓電流內部電位器調整，廣泛應用于戶外通訊設備、石油工廠等場景。

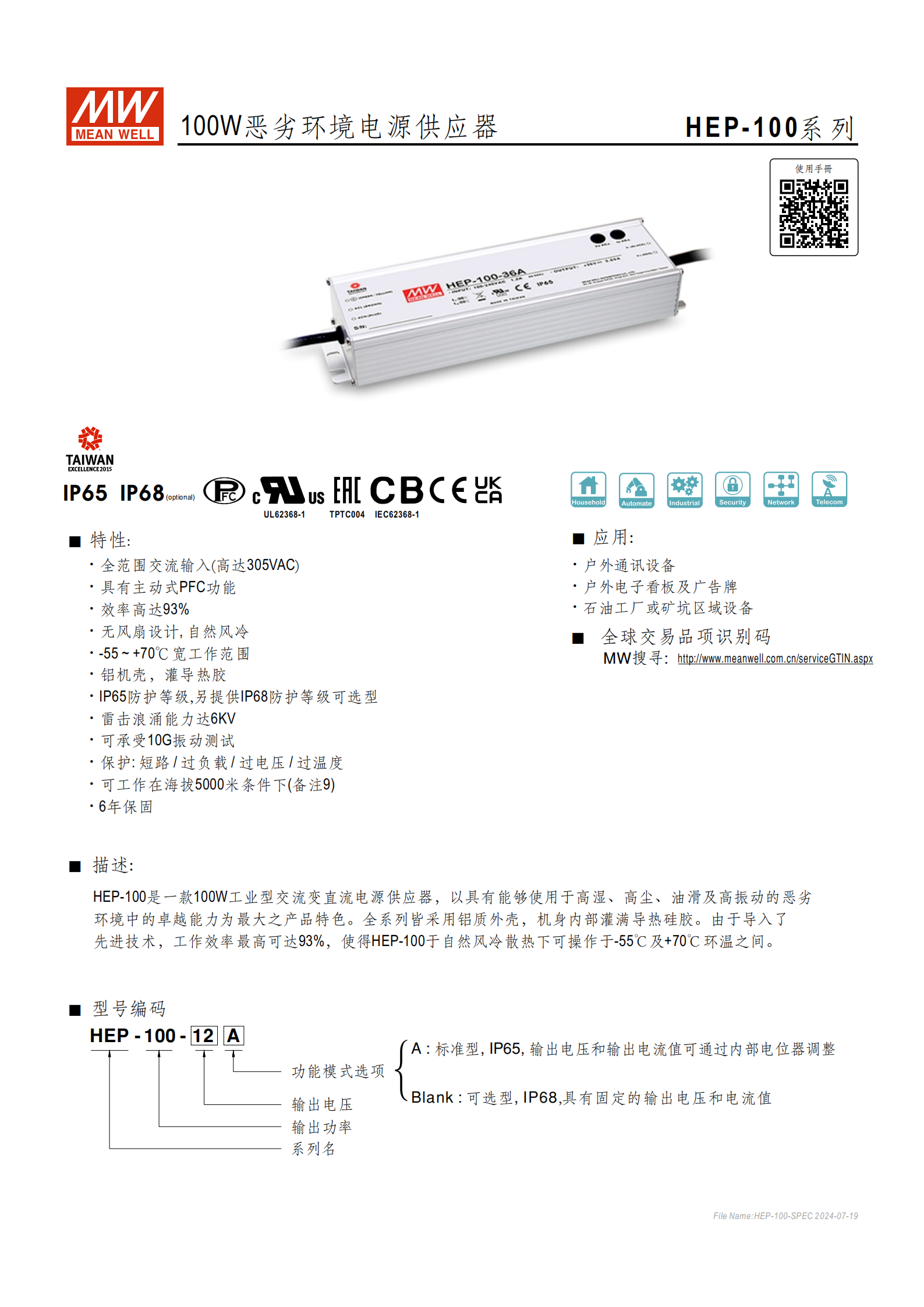

產品名稱：HEP-100 系列 100W 惡劣環境電源供應器
核心定位：工業級交流變直流（AC-DC）電源，專為高濕、高塵、油滑、高振動等惡劣環境設計
保固期限：6 年
應用場景：戶外通訊設備、戶外電子看板及廣告牌、石油工廠或礦坑區域設備
二、核心特性
環境適應性

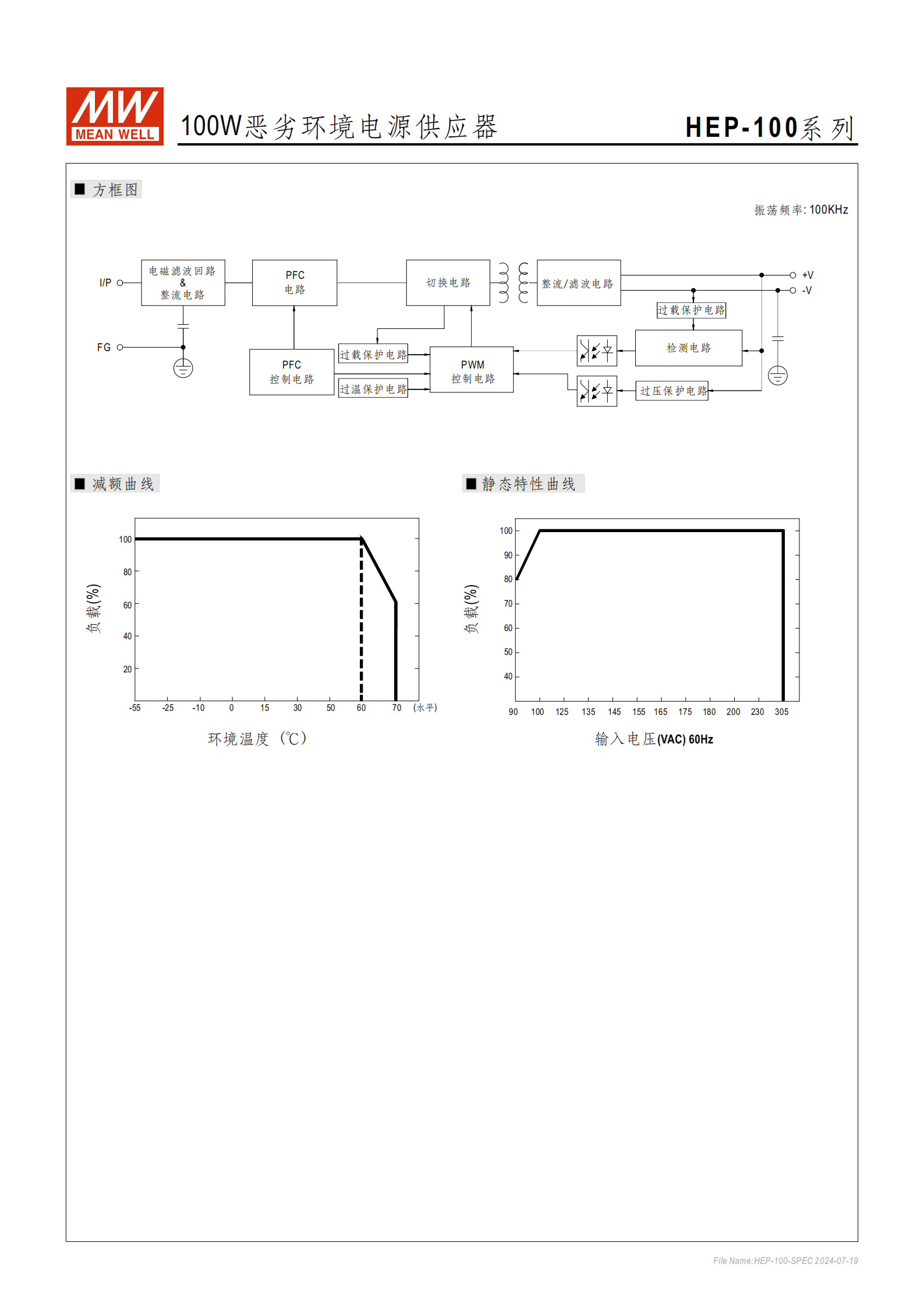

工作溫度：-55℃~+70℃（需參考減額曲線）
工作濕度：20%~95% RH，無冷凝
儲存條件：-60℃~+85℃，10%~95% RH
海拔耐受：5000 米（備注 9）
結構與防護
外殼材質：鋁質機殼，內部灌滿導熱硅膠
散熱方式：無風扇設計，自然風冷
防護等級：標準型 IP65，可選型 IP68（水下 1 米深、1 個月正常運作）
抗干擾與可靠性
雷擊浪涌能力：6KV
耐振動性能：20~500Hz，10G 振動，X、Y、Z 軸各 72 分鐘（12 分鐘 / 周期）
MTBF：最低 164.8Khrs（MIL-HDBK-217F，25℃），最低 1970.2Khrs（Telcordia SR-332）

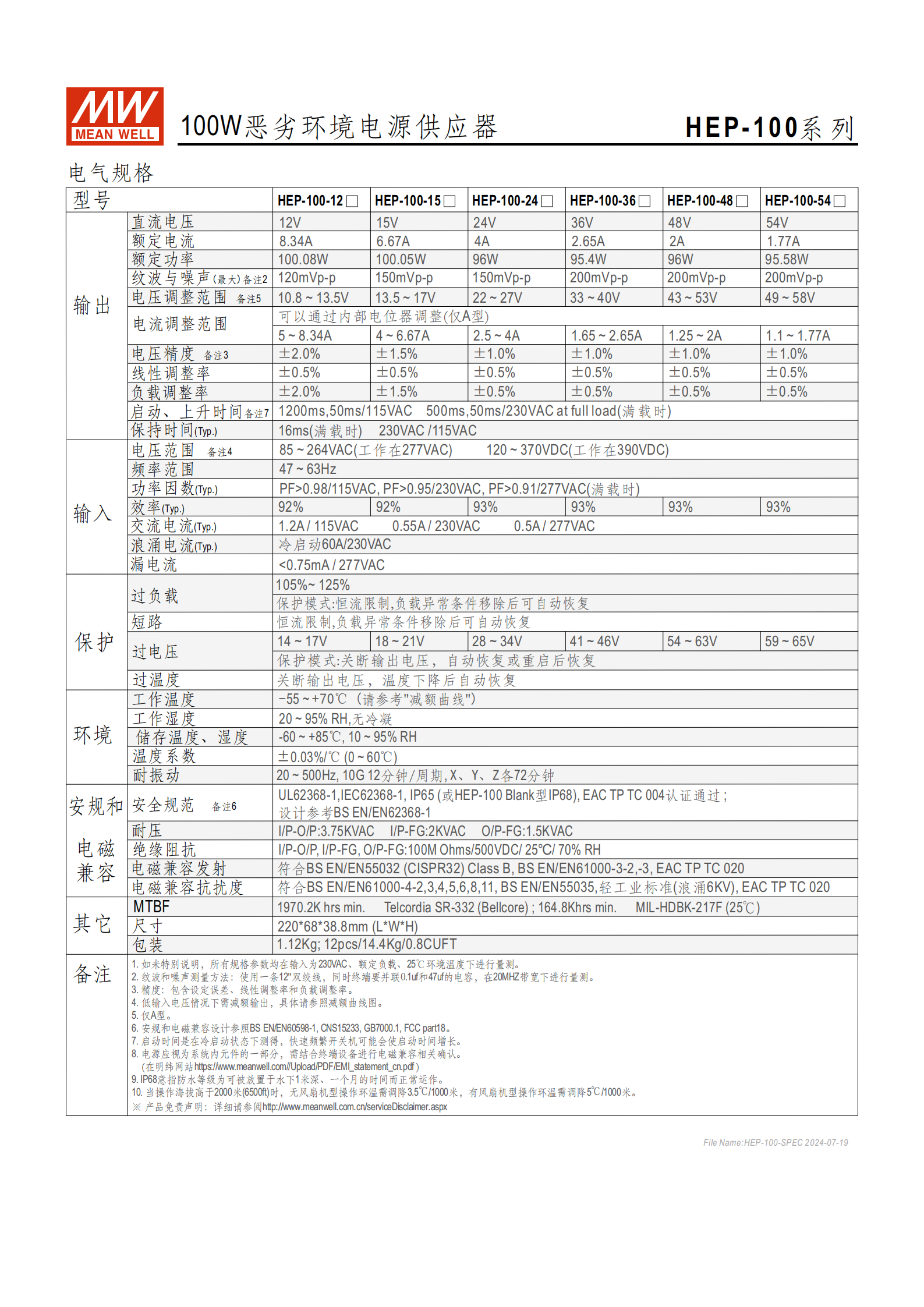

三、關鍵電氣規格（核心參數表）
| 規格類別 | 具體參數 | 不同型號細節 |
|---|---|---|
| 輸入參數 | 電壓范圍 | 85~264VAC（可工作在 277VAC）；120~370VDC（可工作在 390VDC） |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時：115VAC 下 PF>0.98；230VAC 下 PF>0.95；277VAC 下 PF>0.91 | |
| 交流電流 | 1.2A/115VAC；0.55A/230VAC；0.5A/277VAC（冷啟動 60A/230VAC） | |
| 輸出參數 | 電壓規格 | HEP-100-12（12V）、15（15V）、24（24V）、36（36V）、48（48V）、54（54V） |
| 額定電流 | 8.34A、6.67A、4A、2.65A、2A、1.77A（對應上述電壓型號） | |
| 額定功率 | 100.08W、100.05W、96W、95.4W、96W、95.58W（對應上述電壓型號） | |
| 紋波與噪聲（最大） | 120mVp-p（12V 型號）；150mVp-p（15V、24V 型號）；200mVp-p（36V、48V、54V 型號） | |
| 調整范圍 | 電壓調整（僅 A 型） | 10.8~13.5V、13.5~17V、22~27V、33~40V、43~53V、49~58V（對應上述電壓型號） |
| 電流調整（僅 A 型） | 5~8.34A、4~6.67A、2.5~4A、1.65~2.65A、1.25~2A、1.1~1.77A（對應上述電壓型號） | |
| 精度指標 | 電壓精度 | ±2.0%（12V 型號）；±1.5%（15V 型號）；±1.0%（24V、36V、48V、54V 型號） |
| 線性調整率 | 所有型號均為 ±0.5% | |
| 負載調整率 | ±2.0%（12V 型號）；±1.5%（15V 型號）；±0.5%（24V、36V、48V、54V 型號） |
四、保護功能
| 保護類型 | 保護參數 | 恢復方式 |
|---|---|---|
| 過負載保護 | 觸發閾值 105%~125% | 恒流限制，負載異常移除后自動恢復 |
| 短路保護 | - | 自動恢復或重啟后恢復 |
| 過電壓保護 | 14~17V（12V 型號）、18~21V（15V）、28~34V（24V）、41~46V（36V）、54~63V（48V）、59~65V（54V） | 關斷輸出電壓，自動恢復或重啟后恢復 |
| 過溫度保護 | - | 關斷輸出電壓，溫度下降后自動恢復 |
五、安規與電磁兼容
安全規范：設計參考 BS EN/EN62368-1，通過 UL62368-1、IEC62368-1、EAC TP TC 004 認證
耐壓性能：輸入 - 輸出 3.75KVAC；輸入 - 機殼 2KVAC；輸出 - 機殼 1.5KVAC
絕緣阻抗：輸入 - 輸出、輸入 - 機殼、輸出 - 機殼均為 100M Ohms/500VDC（25℃、70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2、-3-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55035、輕工業浪涌 6KV 標準、EAC TP TC 020
六、物理與包裝參數
尺寸：220×68×38.8mm（L×W×H），公差 ±1mm
重量：單機 1.12Kg；包裝規格 12 臺 / 箱，每箱 14.4Kg，體積 0.8CUFT
接線規格：SJTW 18AWG×3C（FG、AC/L、AC/N）；SJTW 14AWG×2C（+V、-V）
4. 關鍵問題
問題 1：HEP-100 系列電源的核心適配場景及關鍵環境耐受指標是什么？
答案：核心適配高濕、高塵、油滑、高振動的惡劣環境，具體應用包括戶外通訊設備、戶外電子看板、石油工廠 / 礦坑區域設備；關鍵環境耐受指標為：工作溫度 - 55℃~+70℃、工作濕度 20%~95% RH（無冷凝）、海拔 5000 米、10G 振動承受能力、6KV 雷擊浪涌防護，防護等級達 IP65（標準型）或 IP68（可選型，水下 1 米深可正常工作 1 個月）。
問題 2：HEP-100 系列電源的輸出規格有哪些選擇？A 型與可選型（Blank）的核心區別是什么？
答案：輸出規格涵蓋 6 種電壓型號，具體為 12V（8.34A/100.08W）、15V（6.67A/100.05W）、24V（4A/96W）、36V（2.65A/95.4W）、48V（2A/96W）、54V（1.77A/95.58W）；核心區別：①防護等級：A 型為 IP65，Blank 型為 IP68；②參數調整：A 型支持通過內部電位器調整輸出電壓（10.8~58V）和電流（1.1~8.34A），Blank 型輸出電壓和電流值固定，無調整功能。
問題 3：HEP-100 系列電源具備哪些保護功能？對應的保護機制和恢復方式是什么？
答案：共具備 4 類核心保護功能，具體如下：①過負載保護：采用恒流限制機制，負載異常條件移除后自動恢復；②短路保護：關斷輸出，可自動恢復或重啟后恢復；③過電壓保護：觸發閾值 14~65V（因型號而異），關斷輸出，自動恢復或重啟后恢復；④過溫度保護：關斷輸出，待溫度下降后自動恢復，全方位保障電源及后端設備安全。
