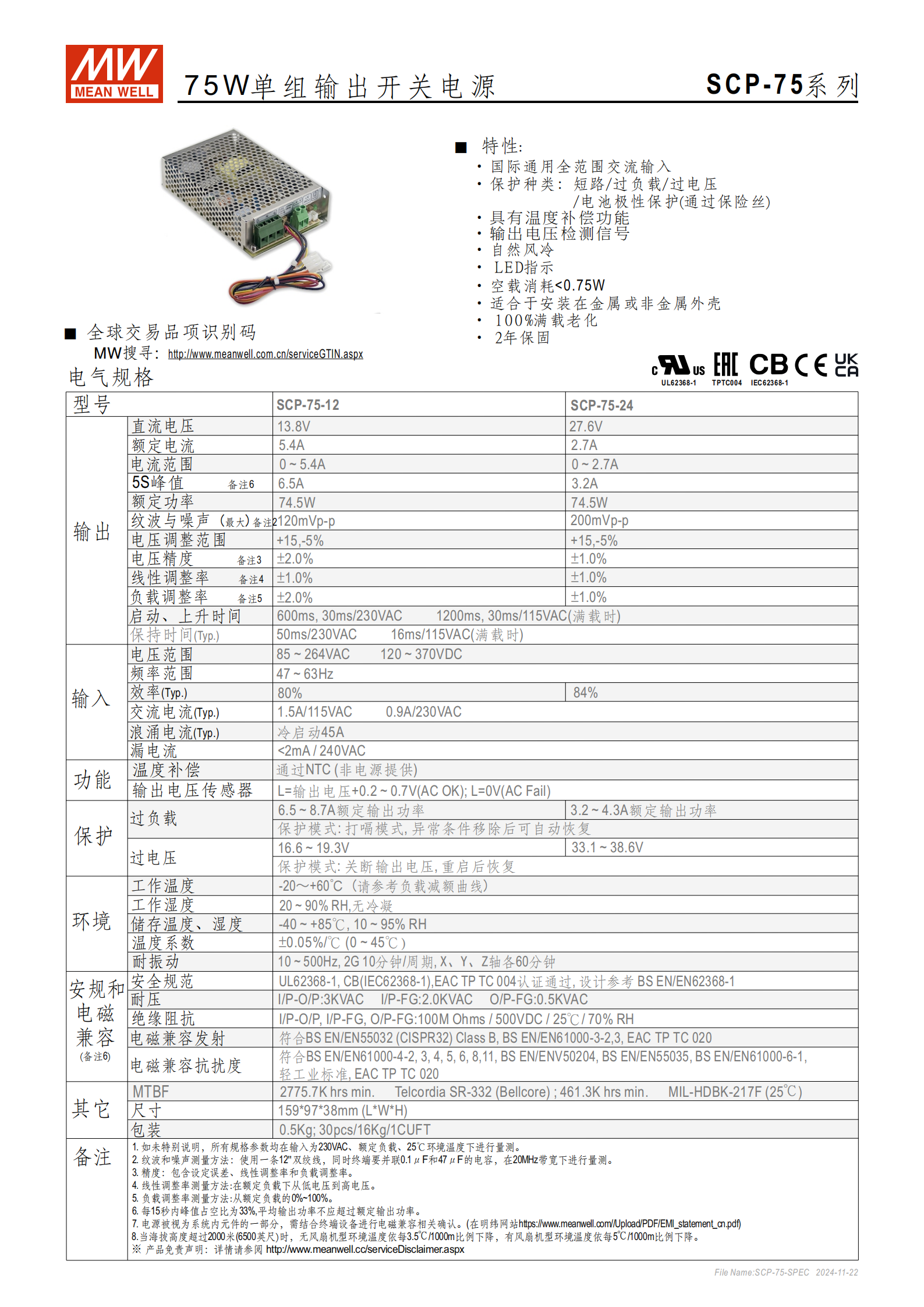

SCP-75 系列 75W 單組輸出開關電源（含 SCP-75-12、SCP-75-24 型號）具備國際通用全范圍交流輸入（85~264VAC），額定功率均為 74.5W，分別輸出 13.8V/5.4A、27.6V/2.7A 直流電壓，擁有短路 / 過負載 / 過電壓 / 電池極性多重保護，支持溫度補償、LED 指示等功能，空載消耗 < 0.75W，通過 UL62368-1 等多項安規認證，尺寸 1599738mm，提供 2 年保固，適用于多種金屬 / 非金屬外殼安裝場景。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 75W 單組輸出開關電源（SCP-75 系列） |
| 型號規格 | SCP-75-12、SCP-75-24 |
| 額定功率 | 兩款型號均為74.5W |
| 物理尺寸 | 1599738mm（LWH），公差 ±1mm |
| 包裝信息 | 單臺重量 0.5Kg；30 臺 / 箱，每箱 16Kg/1 立方英尺 |
| 保固期限 | 2 年 |
| 核心特性 | 國際通用輸入、多重保護、溫度補償、自然風冷 |
二、關鍵電氣參數
（1）輸出參數
| 參數 | SCP-75-12 | SCP-75-24 |
|---|---|---|
| 直流輸出電壓 | 13.8V | 27.6V |
| 額定電流 | 5.4A | 2.7A |
| 電流范圍 | 0~5.4A | 0~2.7A |
| 5S 峰值電流 | 6.5A | 3.2A |
| 紋波與噪聲（最大） | 120mVp-p | 200mVp-p |
| 電壓調整范圍 | +15%~-5% | +15%~-5% |
| 電壓精度 | ±2.0% | ±1.0% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
交流電流（典型值）：1.5A/115VAC、0.9A/230VAC
浪涌電流（典型值）：冷啟動 45A
漏電流：<2mA / 240VAC
效率（典型值）：80%~84%
（3）時間參數
啟動 / 上升時間：600ms（230VAC）、1200ms（115VAC）（滿載時）
保持時間（典型值）：50ms/230VAC、16ms/115VAC（滿載時）
三、功能與保護
（1）核心功能

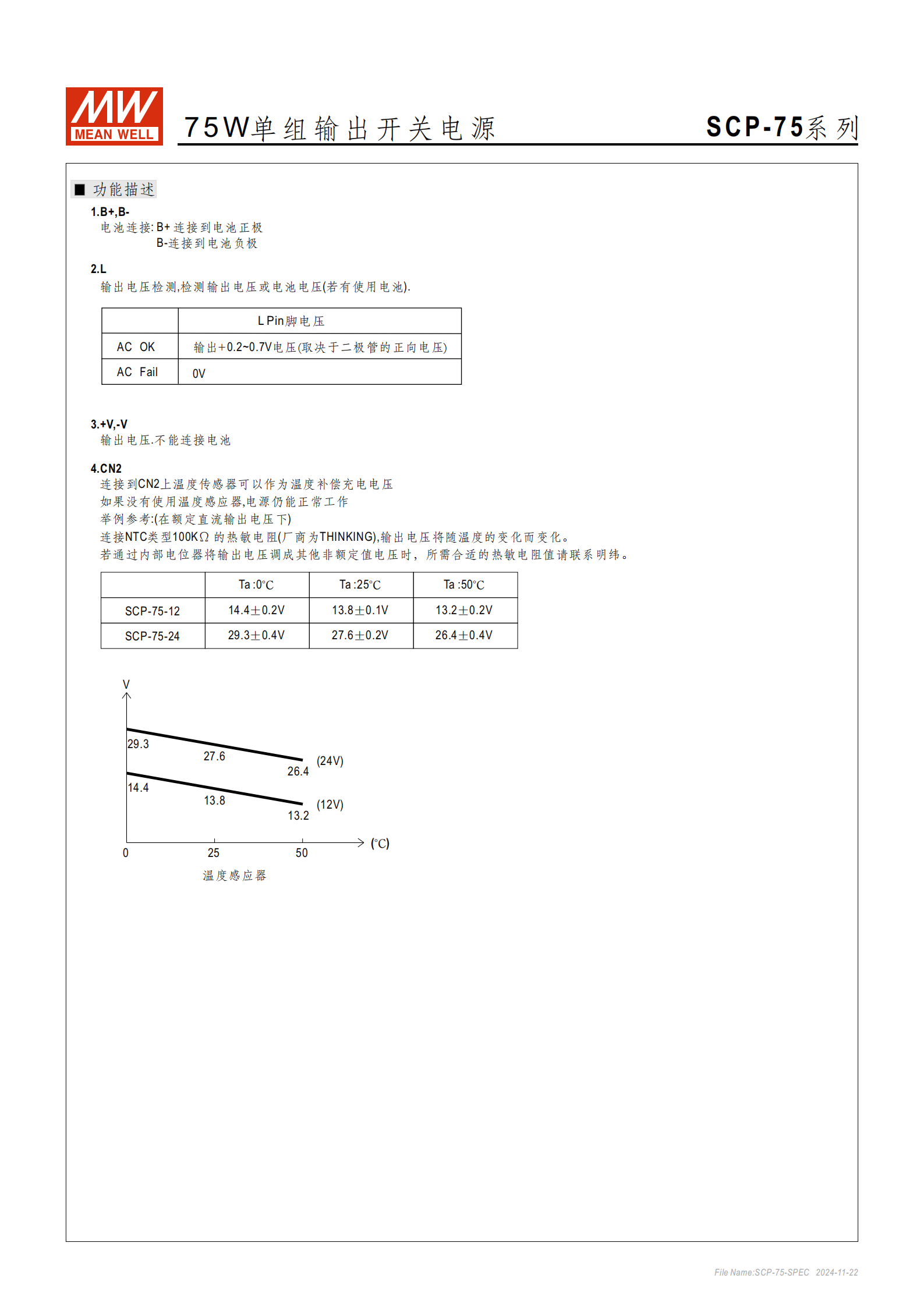

溫度補償：通過 NTC（非電源提供）實現，不同溫度下輸出電壓可動態調整（如 SCP-75-12 在 0℃輸出 14.4±0.2V，50℃輸出 13.2±0.2V）
輸出電壓檢測：L 引腳電壓為輸出 + 0.2~0.7V 時表示 AC 正常，0V 時表示 AC 失效
LED 指示：支持工作狀態可視化
自然風冷：無需額外風扇，依賴環境散熱
（2）保護功能
| 保護類型 | 規格參數 | 保護模式 |
|---|---|---|
| 過負載 | SCP-75-12：6.5~8.7A；SCP-75-24：3.2~4.3A | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | SCP-75-12：16.6~19.3V；SCP-75-24：33.1~38.6V | 關斷輸出，重啟后恢復 |
| 短路 / 電池極性 | - | 電池極性保護通過保險絲實現 |
四、環境與可靠性
工作溫度：-20~+60℃（需參考負載減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH
溫度系數：±0.05%/℃（0~45℃）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
MTBF：最小 2775.7K 小時（Telcordia SR-332 標準）；最小 461.3K 小時（MIL-HDBK-217F 標準，25℃）
五、安規與電磁兼容
安全規范：通過 UL62368-1、CB (IEC62368-1)、EAC TP TC 004 認證，設計參考 BS EN/EN62368-1
耐壓性能：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC、25℃、70% RH）
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、EN61000-3-2/3 等標準
電磁兼容抗擾度：符合 EN61000-4 系列、EN55035 等標準（輕工業場景）

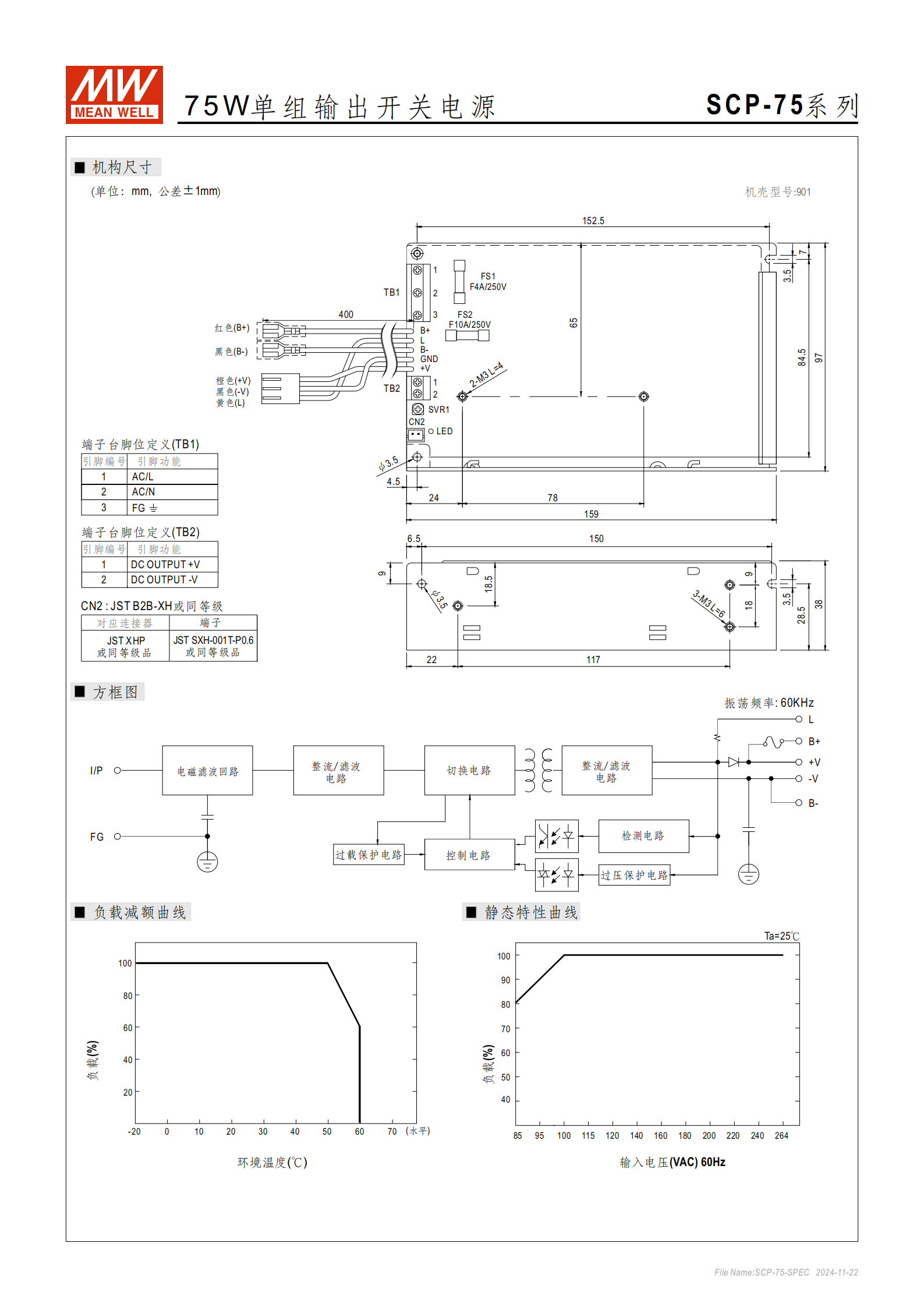

六、端子與連接
（1）端子臺腳位定義
TB1：1 腳（AC/L）、2 腳（AC/N）、3 腳（FG）
TB2：DC OUTPUT+V、DC OUTPUT-V
（2）連接器規格
CN2：JST B2B-XH 或同等級品
端子：JST SXH-001T-P0.6 或同等級品
4. 關鍵問題
問題 1：SCP-75 系列兩款型號的核心輸出差異是什么？適用場景有何區別？
答案：核心輸出差異集中在電壓和電流參數：SCP-75-12 輸出 13.8V 直流電壓、額定電流 5.4A，適用于低電壓、中電流需求的設備（如 12V 設備供電、小型電池充電）；SCP-75-24 輸出 27.6V 直流電壓、額定電流 2.7A，適用于高電壓、低電流需求的場景（如 24V 工業傳感器、小型工控設備供電）。兩者額定功率均為 74.5W，可根據終端設備的電壓適配需求選擇。
問題 2：該電源的保護功能有哪些？不同保護類型的觸發條件和恢復方式是什么？
答案：具備過負載、過電壓、短路、電池極性四項核心保護功能，具體如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | SCP-75-12：6.5~8.7A；SCP-75-24：3.2~4.3A | 打嗝模式，移除異常負載后自動恢復 |
| 過電壓 | SCP-75-12：16.6~19.3V；SCP-75-24：33.1~38.6V | 關斷輸出，重啟電源后恢復 |
| 電池極性 | 反接電池正負極 | 通過保險絲熔斷保護，需更換保險絲 |
| 短路 | 輸出端短路 | 打嗝模式，短路解除后自動恢復 |
問題 3：在高海拔環境下使用該電源時，環境溫度需如何調整？依據是什么？
答案：調整規則：海拔超過 2000 米（6500 英尺）時，因該電源為無風扇機型，環境溫度需按每升高 1000 米下降 3.5℃ 的比例調整；若為有風扇機型（本系列無）則按每 1000 米下降 5℃調整。依據：高海拔地區空氣稀薄，散熱效率降低，為避免電源因過熱觸發保護或損壞，需通過降低環境溫度上限補償散熱能力，該規則在產品免責聲明的海拔使用要求中明確說明。
