產品系列：SCP-50（12V / 24V 輸出）
類型：開關電源（充電/供電用）
適用：工業、通訊、電池充電等場景
保固：2年
?? 主要特性
寬電壓輸入：85~264VAC / 120~370VDC
高效率：81%
低空載功耗：<0.75W
自然風冷，無風扇設計
多種保護：短路、過載、過壓、電池反接保護
溫度補償功能（支持NTC熱敏電阻）
LED狀態指示
符合多項安規與EMC標準
?? 電氣規格摘要
| 項目 | SCP-50-12 | SCP-50-24 |
|---|---|---|
| 輸出電壓 | 13.8V | 27.6V |
| 額定電流 | 3.6A | 2.1A |
| 額定功率 | 49.7W | 49.7W |
| 峰值電流 | 4.3A | 4.3A |
| 紋波噪聲 | ≤120mVp-p | ≤120mVp-p |
| 工作溫度 | -20 ~ +60℃（需參考降額曲線） |
??? 保護與監控功能
過載保護：4.3~5.8A范圍觸發
過壓保護：打嗝模式，自動恢復
輸出電壓檢測（L Pin）：
AC正常：L = Vout + 0.2~0.7V
AC異常：L = 0V
溫度補償：可通過外部NTC調節輸出電壓（如用于電池充電溫度補償）
?? 安規與認證
安全規范：UL62368-1, CB/IEC 62368-1, EAC TP TC 004
EMC發射：EN55032 Class B
EMC抗擾度：EN61000-4系列
絕緣耐壓：3KVAC（輸入-輸出）
MTBF：約286萬小時（Telcordia標準）

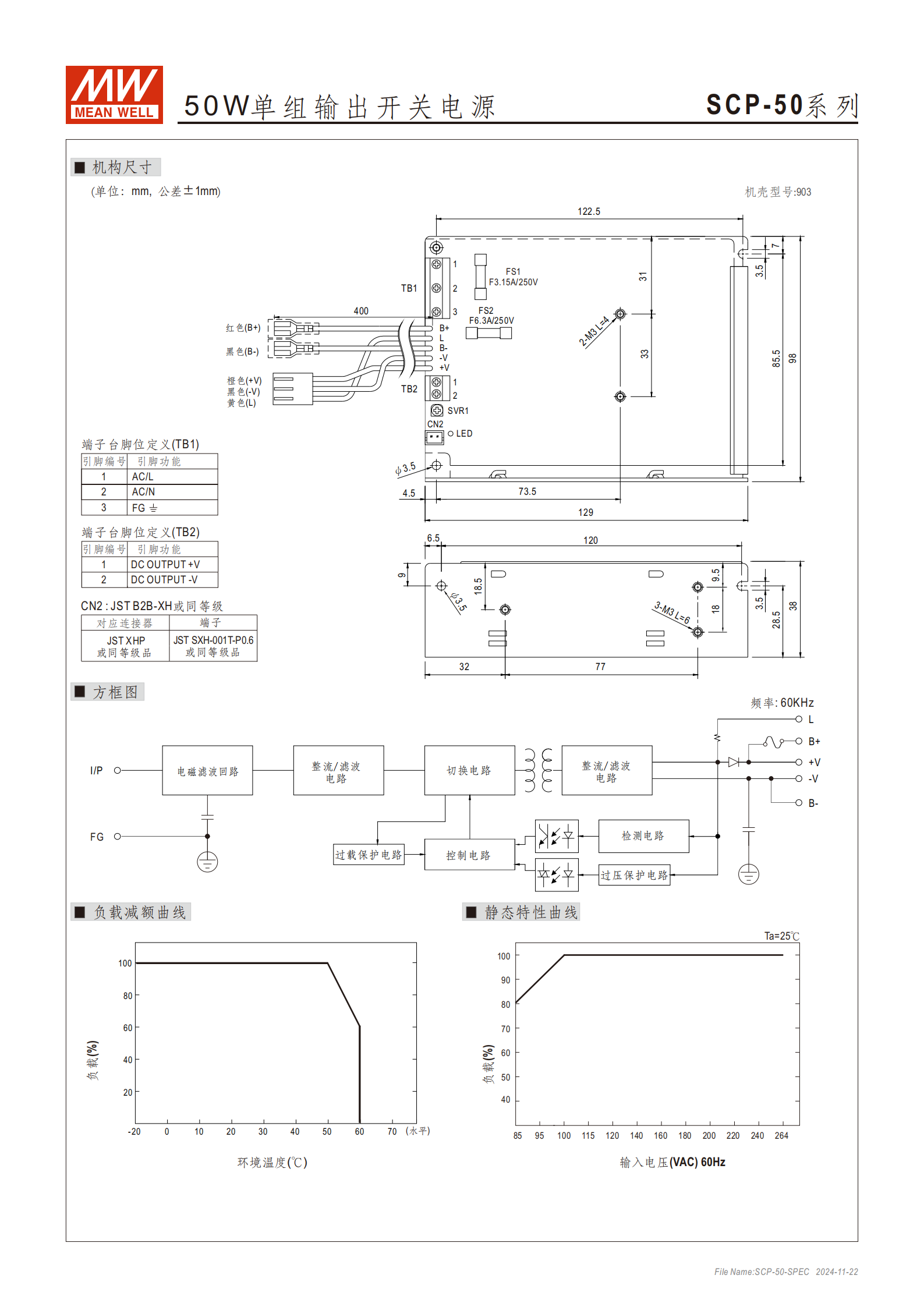

?? 機械尺寸
尺寸：129 × 98 × 38 mm（L×W×H）
重量：0.45 kg
安裝方式：可安裝在金屬或非金屬外殼

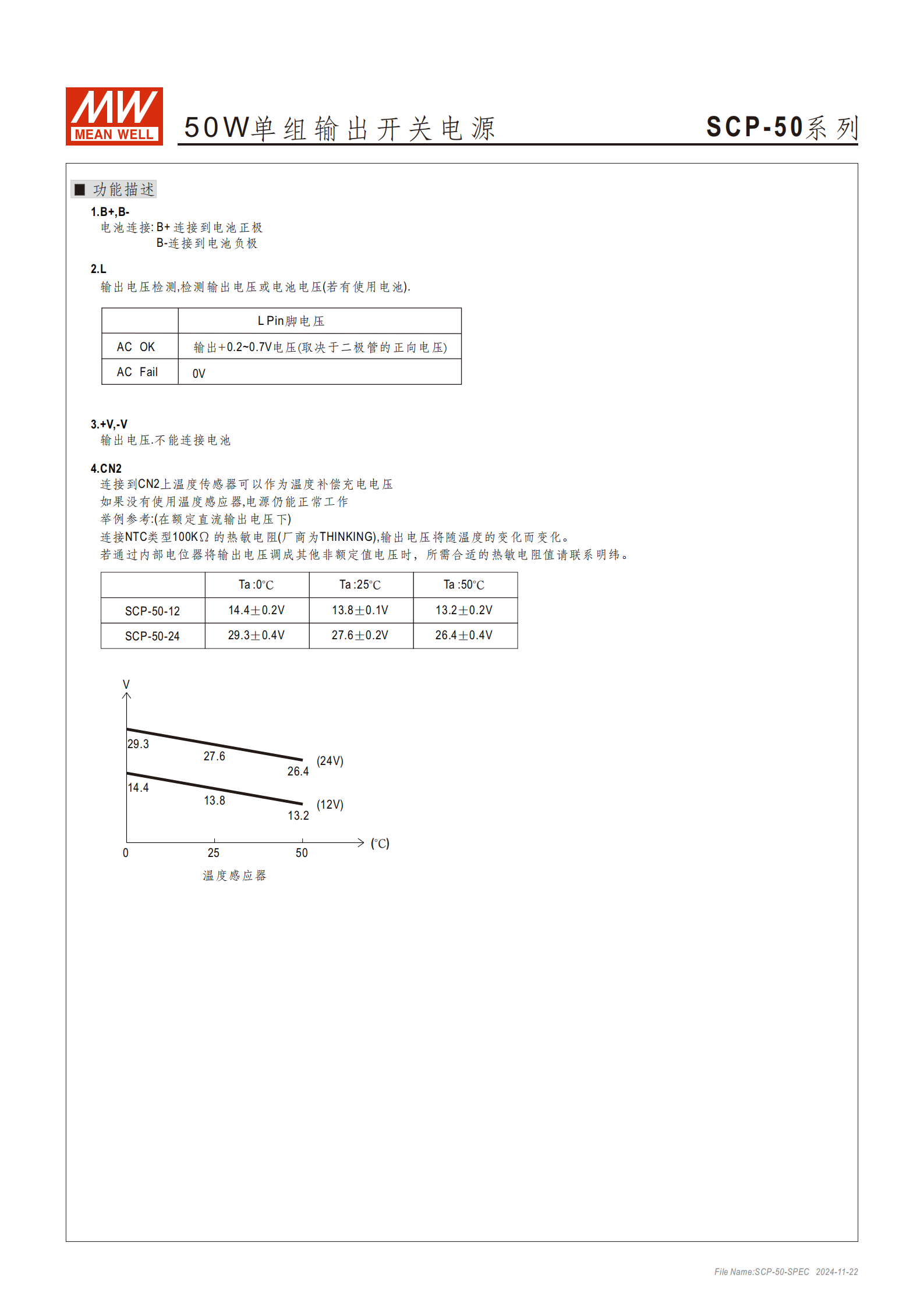

?? 功能引腳說明
B+ / B-：連接電池（正/負極）
+V / -V：輸出直流電壓（不可接電池）
L：輸出電壓/電池電壓檢測信號
CN2：外接NTC熱敏電阻用于溫度補償
?? 溫度補償示例
| 溫度 | SCP-50-12 輸出電壓 | SCP-50-24 輸出電壓 |
|---|---|---|
| 0℃ | 14.4V ±0.2V | 29.3V ±0.4V |
| 25℃ | 13.8V ±0.1V | 27.6V ±0.2V |
| 50℃ | 13.2V ±0.2V | 26.4V ±0.4V |
?? 重要備注
規格測試條件：230VAC輸入、額定負載、25℃環境。
高海拔使用需降額（無風扇機型每1000m降35℃）。
EMC需結合終端設備驗證。
