SCP-35 系列是35W 單組輸出開關電源，包含 SCP-35-12（13.8V/2.6A）和 SCP-35-24（27.6V/1.4A）兩個型號，具備國際通用 85~264VAC 寬電壓輸入、短路 / 過負載 / 過電壓 / 電池反極性保護、溫度補償、LED 指示等特性，空載消耗 < 0.75W，效率最高達 86%，工作溫度范圍 - 20~+60°C，通過 UL62368-1 等多項安規認證，支持 2 年保固，適用于多種金屬 / 非金屬外殼安裝場景。
產品名稱：SCP-35 系列 35W 單組輸出開關電源
型號分類：2 個核心型號，關鍵參數如下表：| 型號 | 直流輸出電壓 | 額定電流 | 電流范圍 | 5S 峰值電流 | 額定功率 ||------|--------------|----------|----------|------------|----------|| SCP-35-12 | 13.8V | 2.6A | 0~2.6A | 3.1A | 35.9W || SCP-35-24 | 27.6V | 1.4A | 0~1.4A | 1.7A | 38.6W |
核心優勢：國際通用全范圍輸入、多維度保護、溫度補償、低空載消耗（<0.75W）、100% 滿載老化測試、2 年保固
安裝適配：適合安裝在金屬或非金屬外殼
二、電氣核心參數
（1）輸入?yún)?shù)
電壓范圍：85~264VAC、120~370VDC
頻率范圍：47~63Hz
交流電流（Typ.）：0.75A/115VAC、0.5A/230VAC（冷啟動 45A）
浪涌電流（Typ.）：45A（冷啟動）
漏電流：<2mA/240VAC
（2）輸出參數
紋波與噪聲（最大）：SCP-35-12 為 120mVp-p，SCP-35-24 為 200mVp-p
電壓調整范圍：+15%~-5%（兩款型號一致）
電壓精度：SCP-35-12 為 ±2.0%，SCP-35-24 為 ±1.0%
線性調整率：±1.0%（兩款型號一致）
負載調整率：SCP-35-12 為 ±2.0%，SCP-35-24 為 ±1.0%
啟動 / 上升時間：600ms（30ms/230VAC）、1200ms（30ms/115VAC）（滿載時）
保持時間（Typ.）：50ms/230VAC、16ms/115VAC（滿載時）
（3）效率表現
SCP-35-12：83%（Typ.）
SCP-35-24：86%（Typ.）
三、功能特性
（1）核心功能
溫度補償：通過 NTC（非電源提供）實現，連接 100KΩ NTC 熱敏電阻時電壓隨溫度變化，具體如下表：| 型號 | Ta=0°C | Ta=25°C | Ta=50°C ||------|---------|---------|---------|| SCP-35-12 | 14.4±0.2V | 13.8±0.1V | 13.2±0.2V || SCP-35-24 | 29.3±0.4V | 27.6±0.2V | 26.4±0.4V |
輸出電壓檢測：L 引腳為輸出電壓 + 0.2~0.7V（AC OK），0V（AC Fail）
指示功能：LED 指示
散熱方式：自然風冷
（2）保護機制
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | SCP-35-12：3.1~4.2A；SCP-35-24：1.7~2.3A | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | SCP-35-12：16.6~19.3V；SCP-35-24：33.1~38.5V | 關斷輸出，重啟后恢復 |
| 短路 / 電池反極性 | - | 短路保護；電池反極性通過保險絲保護 |
四、環境與安規要求
（1）環境參數
工作溫度：-20~+60°C（需參考負載減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫濕度：-40~+85°C、10~95% RH
溫度系數：±0.05%/°C（0~45°C）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
（2）安規與電磁兼容
安全規范：UL62368-1、CB（IEC62368-1）、EAC TP TC 004 認證通過，設計參考 BS EN/EN62368-1
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms /500VDC /25°C/70% RH
電磁兼容發射：BS EN/EN55032（CISPR32）Class B 等
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11 等標準
五、物理與其他信息

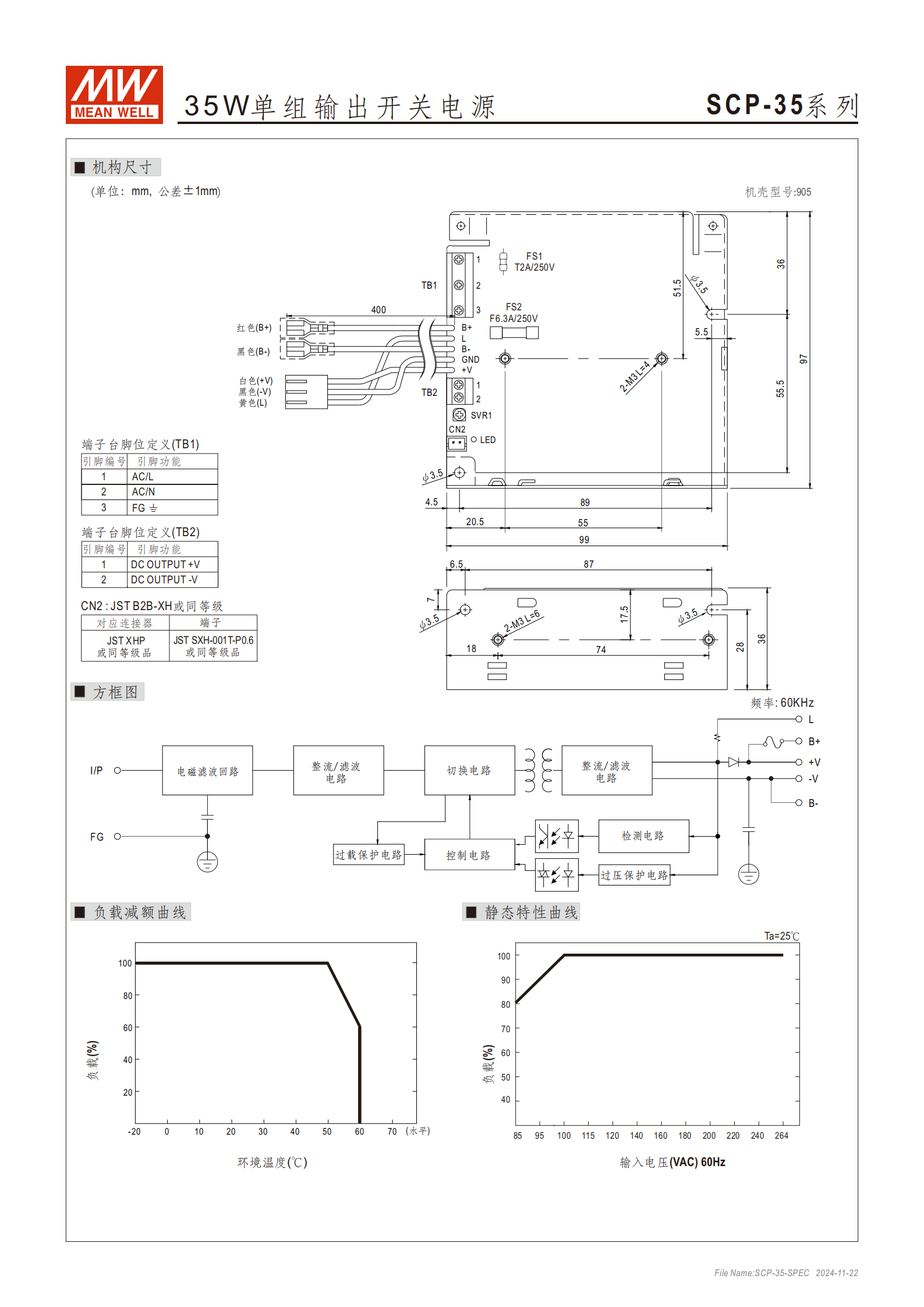

尺寸：999736mm（LWH）
單臺重量：0.37Kg
包裝規格：45pcs/17.7Kg/1.04CUFT
MTBF：最低 3044.9K hrs（Telcordia SR-332）、最低 523.3K hrs（MIL-HDBK-217F，25°C）
端子定義：TB1（AC/L、AC/N、FG）、TB2（DC OUTPUT +V、DC OUTPUT -V）、CN2（適配 JST B2B-XH 連接器）
4. 關鍵問題
問題 1：SCP-35 系列兩款型號的核心輸出參數（電壓、電流、功率）有何差異？
答案：兩款型號的核心輸出參數區別如下表，可根據設備供電需求選擇：
| 型號 | 直流輸出電壓 | 額定電流 | 額定功率 | 5S 峰值電流 |
|---|---|---|---|---|
| SCP-35-12 | 13.8V | 2.6A | 35.9W | 3.1A |
| SCP-35-24 | 27.6V | 1.4A | 38.6W | 1.7A |
問題 2：SCP-35 系列電源的保護功能包含哪些類型？不同保護類型的觸發條件和恢復方式是什么？
答案：包含 4 類核心保護功能，具體如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | SCP-35-12：3.1~4.2A；SCP-35-24：1.7~2.3A | 異常條件移除后自動恢復（打嗝模式） |
| 過電壓 | SCP-35-12：16.6~19.3V；SCP-35-24：33.1~38.5V | 關斷輸出，重啟電源后恢復 |
| 短路 | 輸出短路 | 自動保護，短路解除后恢復 |
| 電池反極性 | 電池正負極接反 | 通過保險絲保護，需更換保險絲后恢復 |
問題 3：SCP-35 系列電源的工作環境限制及安規認證情況如何？是否適用于高海拔場景？
答案：
工作環境限制：工作溫度 - 20~+60°C（需參考負載減額曲線），工作濕度 20~90% RH（無冷凝），耐振動 10~500Hz、2G 條件；
安規認證：通過 UL62368-1、CB（IEC62368-1）、EAC TP TC 004 認證，設計符合 BS EN/EN62368-1 等標準；
高海拔適配：海拔超過 2000 米時，無風扇機型環境溫度按 3.5°C/1000m 比例下降，有風扇機型按 5°C/1000m 比例下降，需根據海拔調整使用環境溫度。
