LAD-600 系列是一款600W超薄經濟型安控消防電源，具備內置電池充電 / UPS 功能，輸入電壓范圍為90~264VAC（可切換）/240~370VDC，輸出電壓分27.6V、41.5V、55.2V三檔，效率高達91% ，支持鉛酸 / 鋰離子電池適配，擁有Blank（僅 TTL 信號）和 UART（通訊 + 蜂鳴報警） 兩個版本，具備短路、過載、過溫等多重保護，工作溫度范圍 **-20~+60℃** ，適用于消防應急、安全系統等場景，提供3 年保固。
核心定位：600W內置電池充電 / UPS 功能的超薄經濟型安控消防電源
版本區分：| 版本 | 核心差異 | 關鍵功能 ||------|----------|----------|| Blank 版（LAD-600B/C/D） | 僅支持 TTL 信號 | AC OK、電池狀態（未接 / 反接 / 欠壓 / 充滿）、備電檢測、強制啟動 UPS || UART 版（LAD-600BU/CU/DU） | 支持 UART 通訊 | 含 Blank 版所有功能 + 蜂鳴器報警、聯動應急控制、電池類型選擇、單節電池檢測 |
適配電池：鉛酸電池、鋰離子電池（UART 版通過引腳 5&6 切換）
核心優勢：超薄設計、多重保護、寬溫工作、易維護（內置主備電回路開關）

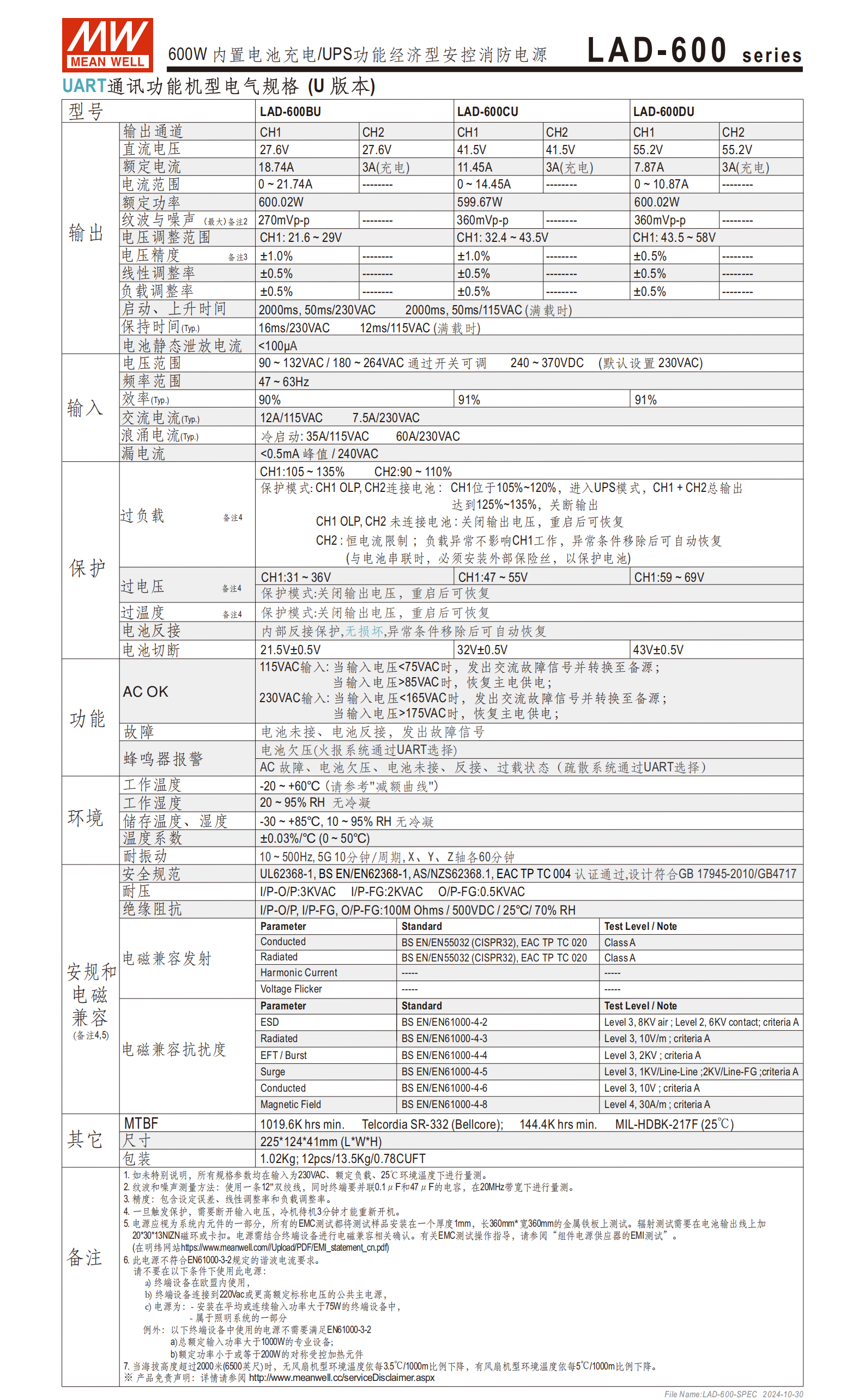

二、關鍵電氣參數
（1）輸入?yún)?shù)
| 參數 | 規格 |
|---|---|
| 電壓范圍 | 90~132VAC / 180~264VAC（開關可調）；240~370VDC（默認 230VAC） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 12A/115VAC；7.5A/230VAC |
| 浪涌電流（冷啟動） | 35A/115VAC；60A/230VAC |
| 漏電流（Typ.） | <0.5mA 峰值（240VAC） |
（2）輸出參數
| 型號 | 輸出電壓 | CH1 額定電流 | CH1 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| LAD-600B/BU | 27.6V | 18.74A | 0~21.74A | 600.02W | 270mVp-p | 21.6~29V |
| LAD-600C/CU | 41.5V | 11.45A | 0~14.45A | 599.67W | 360mVp-p | 32.4~43.5V |
| LAD-600D/DU | 55.2V | 7.87A | 0~10.87A | 600.02W | 360mVp-p | 43.5~58V |
共性：電壓精度 ±0.5%，線性調整率 + 負載調整率 ±0.5%（滿載），CH2 充電電流固定 3A
（3）保護參數
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過載保護 | CH1：105~135%；CH2：90~110%；總輸出 125~135% | 接電池→UPS 模式；未接電池→關閉輸出（重啟恢復） |
| 過壓保護 | CH1：31~36V（B 型）/47~55V（C 型）/59~69V（D 型） | 關閉輸出（重啟恢復） |
| 過溫保護 | 超溫閾值 | 關閉輸出（重啟恢復） |
| 電池反接保護 | 電池正負極接反 | 內部保護（無損壞，異常移除后自動恢復） |
| 電池欠壓切斷 | 21.5V±0.5V（B 型）/32V±0.5V（C 型）/43V±0.5V（D 型） | 切斷電池供電 |
三、核心功能詳解

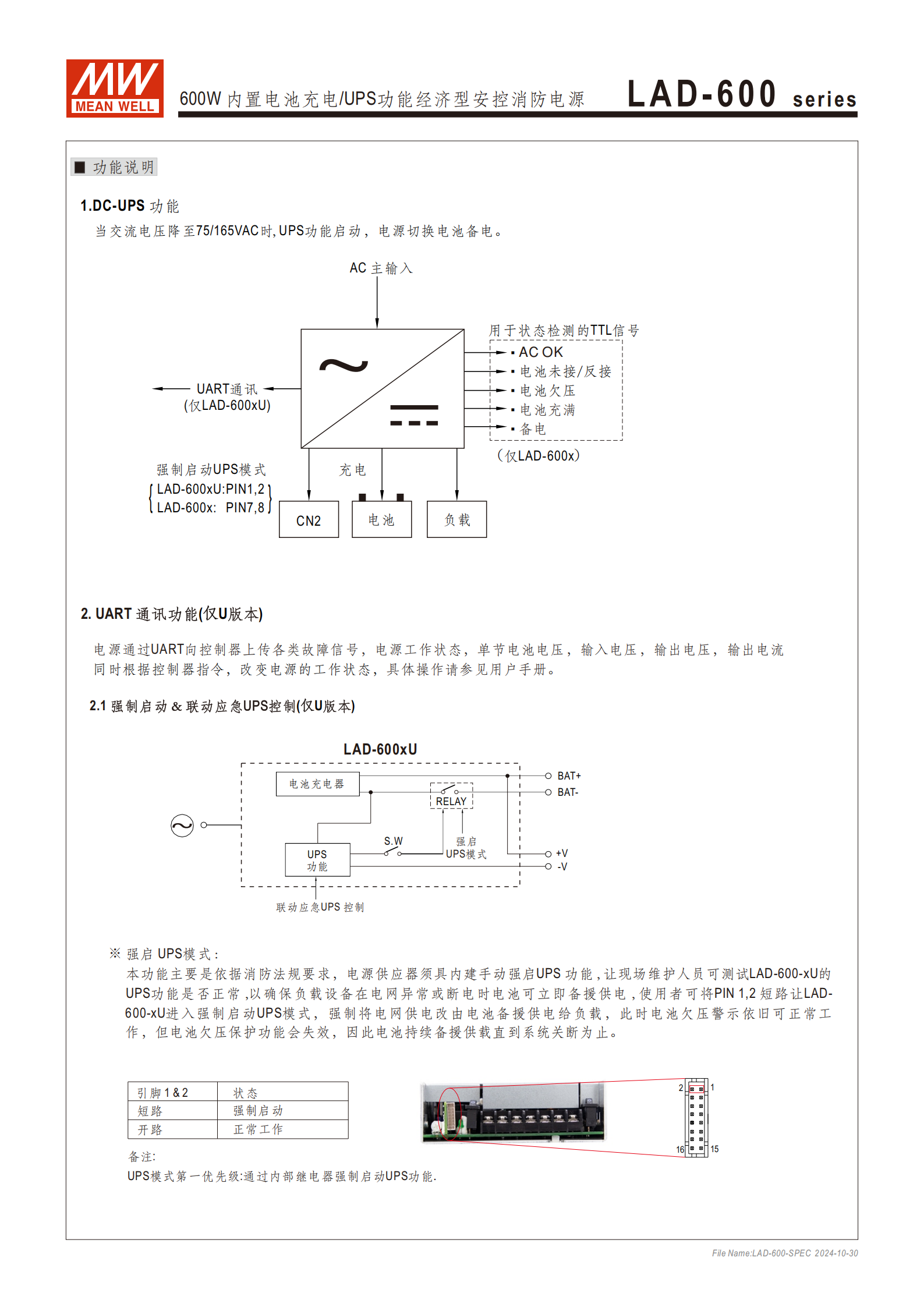

UPS 功能：當 AC 輸入低于 75VAC（115VAC 輸入）或 165VAC（230VAC 輸入）時，自動切換至電池備電；輸入恢復后切換回主電。

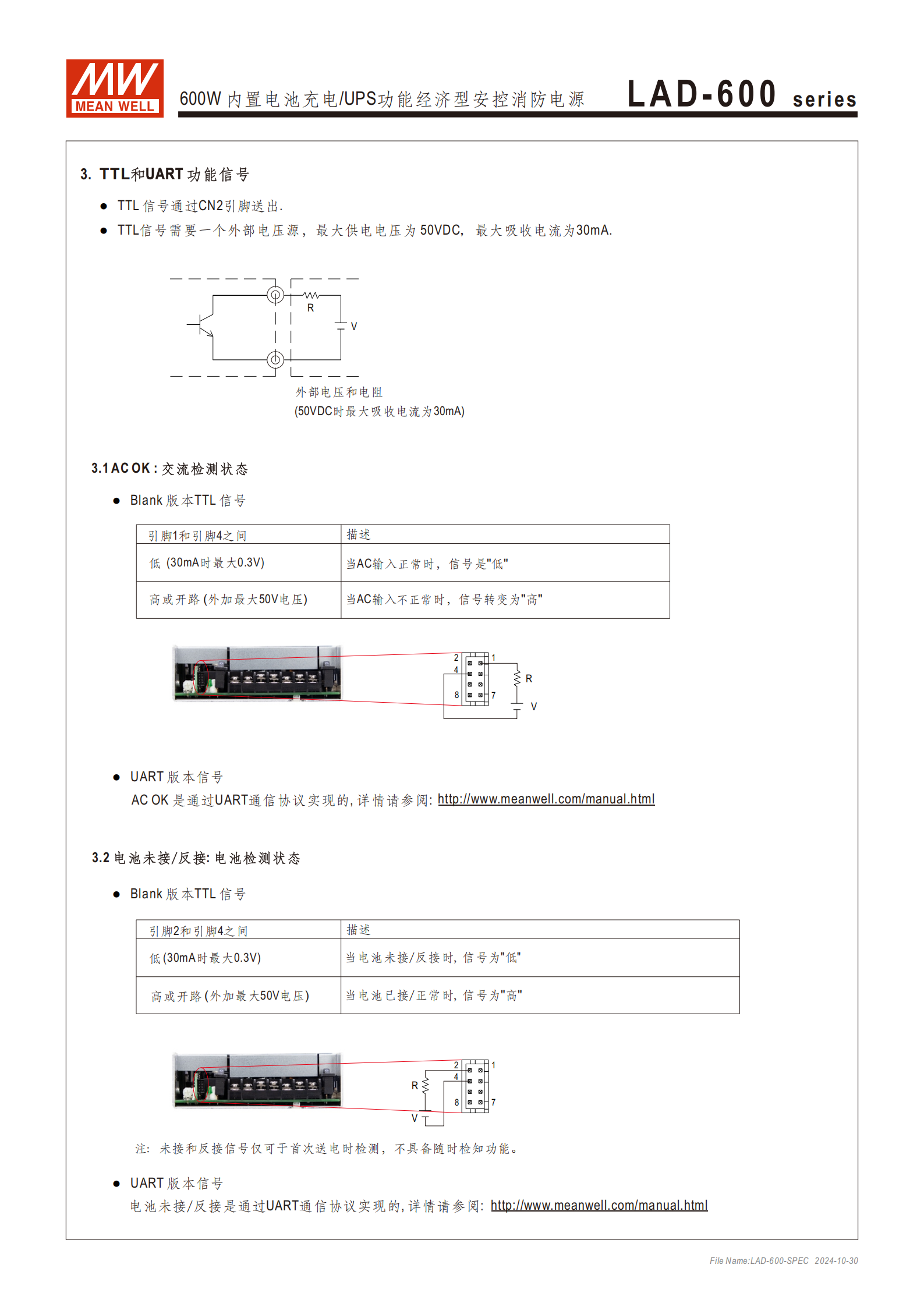

信號檢測（Blank 版 TTL 信號）：| 信號類型 | 引腳位置 | 低電平（30mA 時≤0.3V） | 高電平 / 開路（最大 50VDC） ||----------|----------|------------------------|--------------------------|| AC OK | 1-4 | AC 輸入正常 | AC 輸入異常 || 電池未接 / 反接 | 2-4 | 電池未接 / 反接 | 電池已接 / 正常 || 電池欠壓 | 3-4 | 電池欠壓 | 電池正常 || 電池充滿 | 4-5 | 電池充滿 | 電池充電中 || 備電 | 4-6 | 電池放電（備電） | 主電工作 |

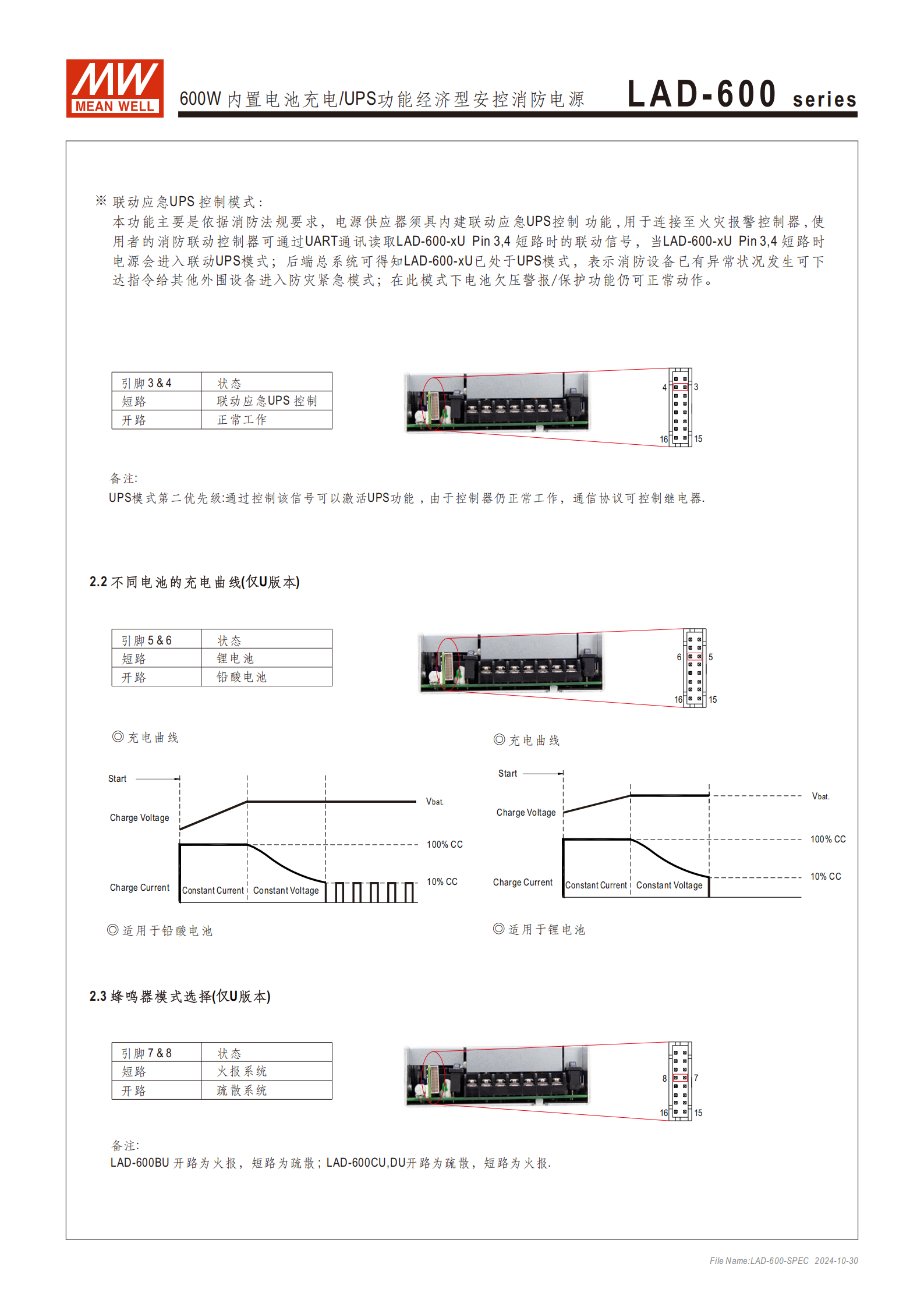

UART 版專屬功能：| 功能 | 引腳位置 | 操作方式 | 作用 ||------|----------|----------|------|| 強制啟動 UPS | 1-2 | 短路 = 強制啟動；開路 = 正常 | 維護時測試 UPS 功能（欠壓警示有效，保護失效） || 聯動應急控制 | 3-4 | 短路 = 聯動模式；開路 = 正常 | 連接火災報警控制器，觸發防災緊急模式 || 電池類型選擇 | 5-6 | 短路 = 鋰電池；開路 = 鉛酸電池 | 適配不同電池充電曲線 || 蜂鳴器模式 | 7-8 | 短路 / 開路（型號差異） | 切換火報系統 / 疏散系統報警模式 || 電池檢測 | 9-12 | 對應 BAT1/BAT2/BAT3 | 監測單節電池電壓 || UART 通訊 | 13（RX）/14（TX） | 協議通訊 | 上傳狀態（電壓 / 電流 / 故障）、接收控制指令 |
四、環境與物理特性
環境參數：

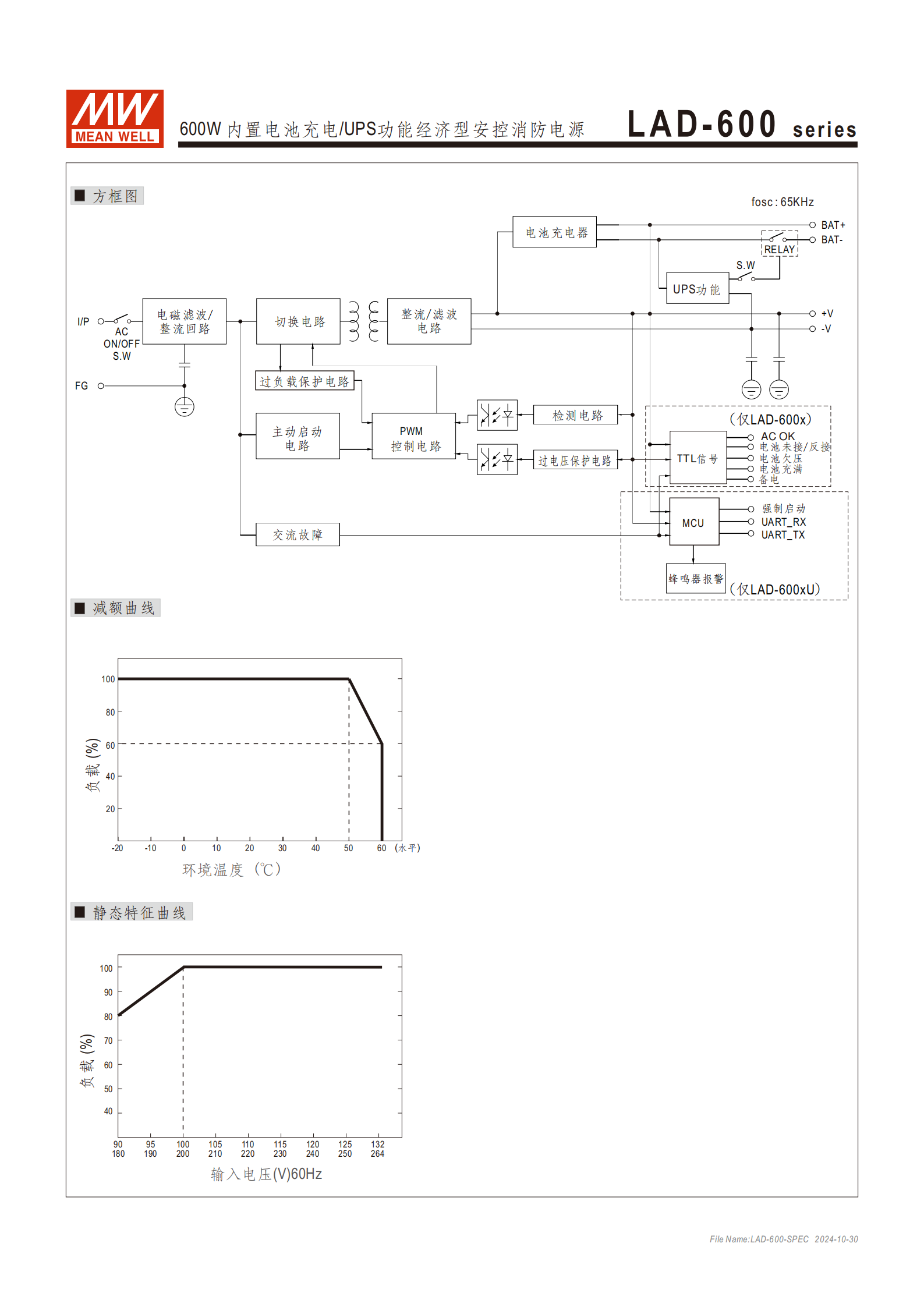

工作溫度：-20~+60℃（需參考減額曲線）
儲存溫度：-30~+85℃
工作 / 儲存濕度：20~95% RH / 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X/Y/Z 軸各 60 分鐘
物理規格：
尺寸：22512441mm（LWH），公差 ±1mm
重量：1.02Kg / 臺，包裝 12 臺 / 13.5Kg/0.78CUFT
安裝：支持 4-M4（L=3mm）或 8-M4（L=6mm）固定，可選配支架（訂單編號 PGG2MHS012）
五、安規與認證
安全規范：UL62368-1、BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004，設計符合 GB17945-2010/GB4717（U 版）
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100MΩ/500VDC/25℃/70% RH
電磁兼容：
發射：EN55032（CISPR32）Class A
抗擾度：ESD（Level3）、輻射（Level3）、EFT（Level3）等，均符合 EN61000 系列標準
六、應用場景
消防應急和疏散系統、公共安全備用電池、安全系統、不間斷 DC-UPS 系統、中央監控系統、工業自動化
4. 關鍵問題
問題 1：LAD-600 系列的 Blank 版和 UART 版核心差異是什么？適用場景有何不同？
答案：核心差異在于功能擴展與控制方式：Blank 版僅支持 TTL 信號輸出，用于基礎狀態檢測（如 AC 是否正常、電池狀態）；UART 版新增 UART 通訊功能、蜂鳴器報警、聯動應急控制、電池類型切換等，支持遠程監控與指令接收。適用場景：Blank 版適合對控制需求簡單、僅需基礎狀態反饋的場景（如小型安全系統）；UART 版適合需要深度集成、遠程控制和多設備聯動的場景（如大型消防應急系統、中央監控平臺）。
問題 2：LAD-600 系列的 UPS 功能觸發條件是什么？切換邏輯和保護機制如何？
答案：觸發條件：當 AC 輸入電壓低于 75VAC（115VAC 輸入模式）或 165VAC（230VAC 輸入模式）時，UPS 功能啟動；輸入電壓恢復至 85VAC（115VAC 模式）或 175VAC（230VAC 模式）時，切換回主電。切換邏輯：主電正常時優先主電供電并給電池充電，主電異常時立即切換至電池備電，確保負載不間斷供電。保護機制：備電時若電池欠壓，UART 版會觸發報警并執行欠壓保護；Blank 版通過 TTL 信號反饋欠壓狀態，同時系統具備電池反接無損壞保護、過載自動關斷（重啟恢復）等多重防護。
問題 3：LAD-600 系列不同輸出電壓型號的核心參數差異的是什么？如何根據負載需求選擇型號？
答案：核心參數差異集中在輸出電壓、額定電流和適用負載，具體如下：
| 型號 | 輸出電壓 | CH1 額定電流 | 適配負載特點 |
|---|---|---|---|
| LAD-600B/BU | 27.6V | 18.74A | 低電壓、大電流負載（如低壓消防設備、小型 DC 電機） |
| LAD-600C/CU | 41.5V | 11.45A | 中壓負載（如中型監控設備、應急照明系統） |
| LAD-600D/DU | 55.2V | 7.87A | 高壓負載（如大型安防設備、工業自動化控制器） |
| 選擇原則：① 匹配負載的額定電壓（需在對應型號的電壓調整范圍：21.6~29V/32.4~43.5V/43.5~58V 內）；② 確保負載總功率≤600W，且負載電流不超過對應型號 CH1 的最大電流（21.74A/14.45A/10.87A）；③ 若需充電功能，CH2 固定 3A 充電電流需匹配電池充電需求。 |
