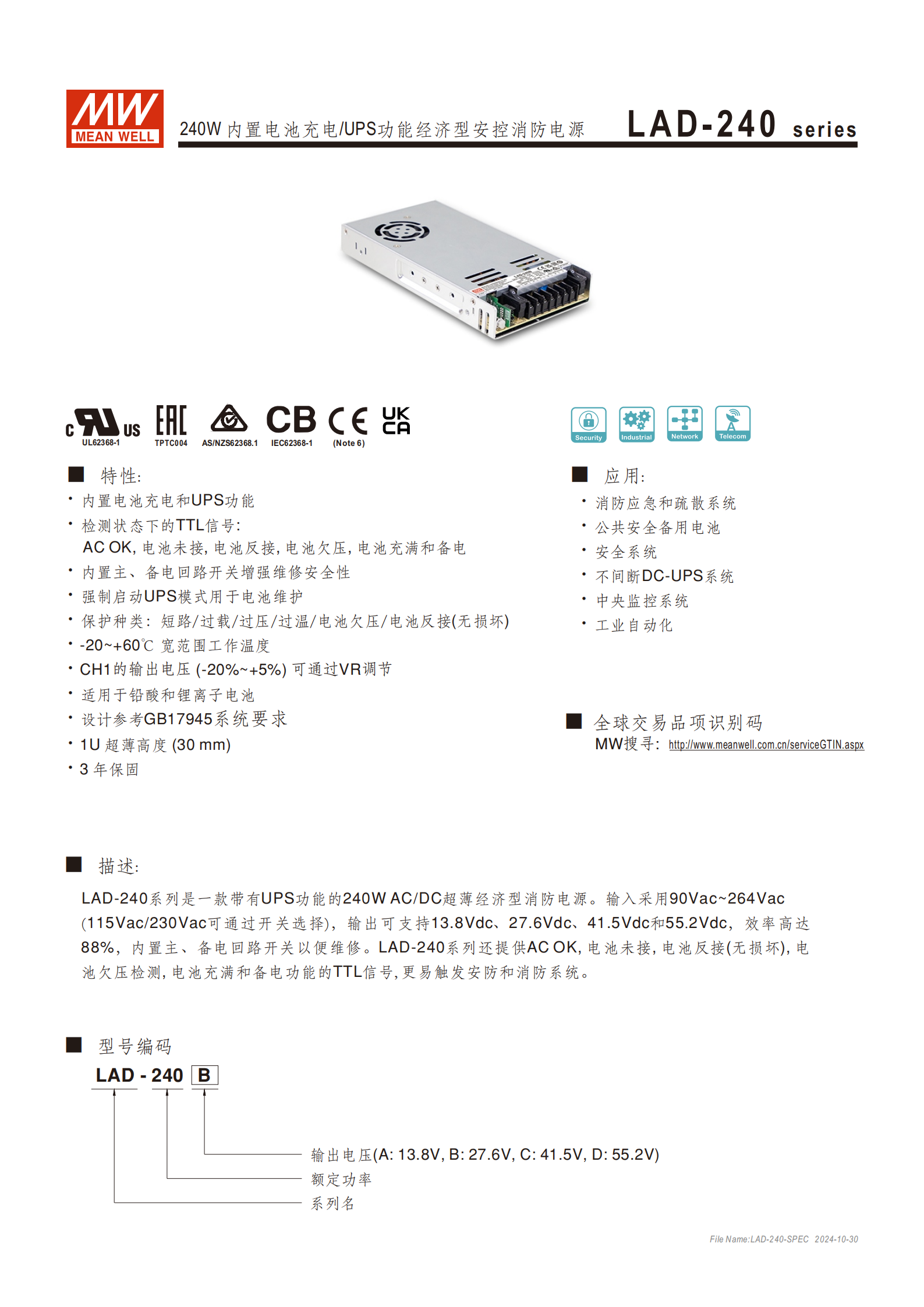

LAD-240 系列是一款240W 內置電池充電 / UPS 功能的超薄經濟型安控消防電源，輸入電壓范圍為90~264VAC（可通過開關選擇），輸出支持13.8V、27.6V、41.5V、55.2V 四種電壓規格，效率高達88%，具備短路 / 過載 / 過壓等多重保護功能，提供 AC OK、電池狀態等TTL 信號，適配鉛酸和鋰離子電池，工作溫度范圍 **-20~+60℃，機身厚度僅30mm**，享有3 年保固，廣泛應用于消防應急、安全系統、工業自動化等場景。
產品名稱：LAD-240 系列 240W 內置電池充電 / UPS 功能經濟型安控消防電源
核心定位：集電池充電、UPS 備電于一體的超薄經濟型電源，滿足安控、消防場景的可靠性需求
保固期限：3 年
設計標準：參考 GB 17945-2010 系統要求，符合 UL62368-1、IEC62368-1 等多項國際安全規范
二、核心參數
（1）輸入規格
| 參數 | 詳情 |
|---|---|
| 電壓范圍 | 交流：90~132VAC / 180~264VAC（開關可調，默認 230VAC）；直流：240~370VDC |
| 頻率范圍 | 47~63Hz |
| 交流電流 | 4.4A/115VAC、2.4A/230VAC（Typ.） |
| 浪涌電流 | 冷啟動：60A/115VAC、60A/230VAC（Typ.） |
| 漏電流 | <0.5mA / 240VAC |
（2）輸出規格（按型號分類）
| 型號 | 輸出電壓（CH1/CH2） | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| LAD-240A | 13.8V / - | 16.4A | 0~17.4A | 240.12W | 10.8~14.5V | 150mVp-p |
| LAD-240B | 27.6V / 27.6V | 7.7A | 0~8.7A | 240.12W | 21.6~29V | 150mVp-p |
| LAD-240C | 41.5V / 13.8V | 4.78A | 0~5.78A | 239.87W | 32.4~43.5V（CH1） | 240mVp-p |
| LAD-240D | 55.2V / 55.2V | 3.4A | 0~4.4A | 242.88W | 43.5~58V（CH1） | 240mVp-p |
（3）關鍵性能指標
效率：最高達 88%（Typ.）
電壓精度：±0.5%~±1.5%（含設定誤差、線性調整率和負載調整率）
線性調整率：±0.5%
負載調整率：±0.5%
啟動 / 上升時間：2000ms，50ms/230VAC（滿載時）
保持時間：16ms/230VAC、12ms/115VAC（滿載時，Typ.）
溫度系數：±0.03%/℃（0~50℃）
三、核心功能與特性

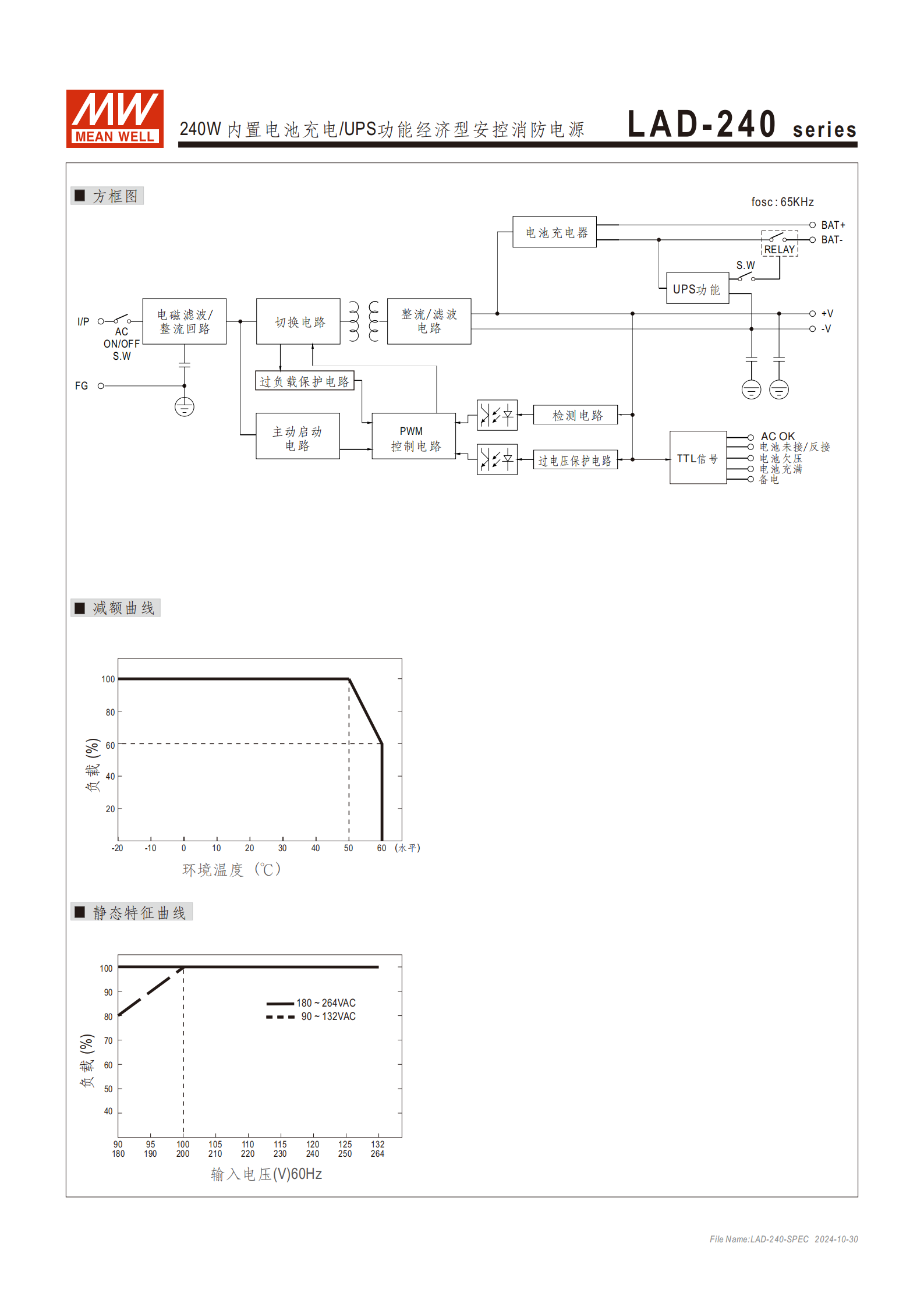

UPS 與充電功能
支持交流異常時自動切換電池備電，實現不間斷供電
內置電池充電器，充電電流 1A（全型號一致）
適配電池類型：鉛酸電池、鋰離子電池
強制啟動 UPS 模式：通過短路引腳 7&8 觸發，用于電池維護

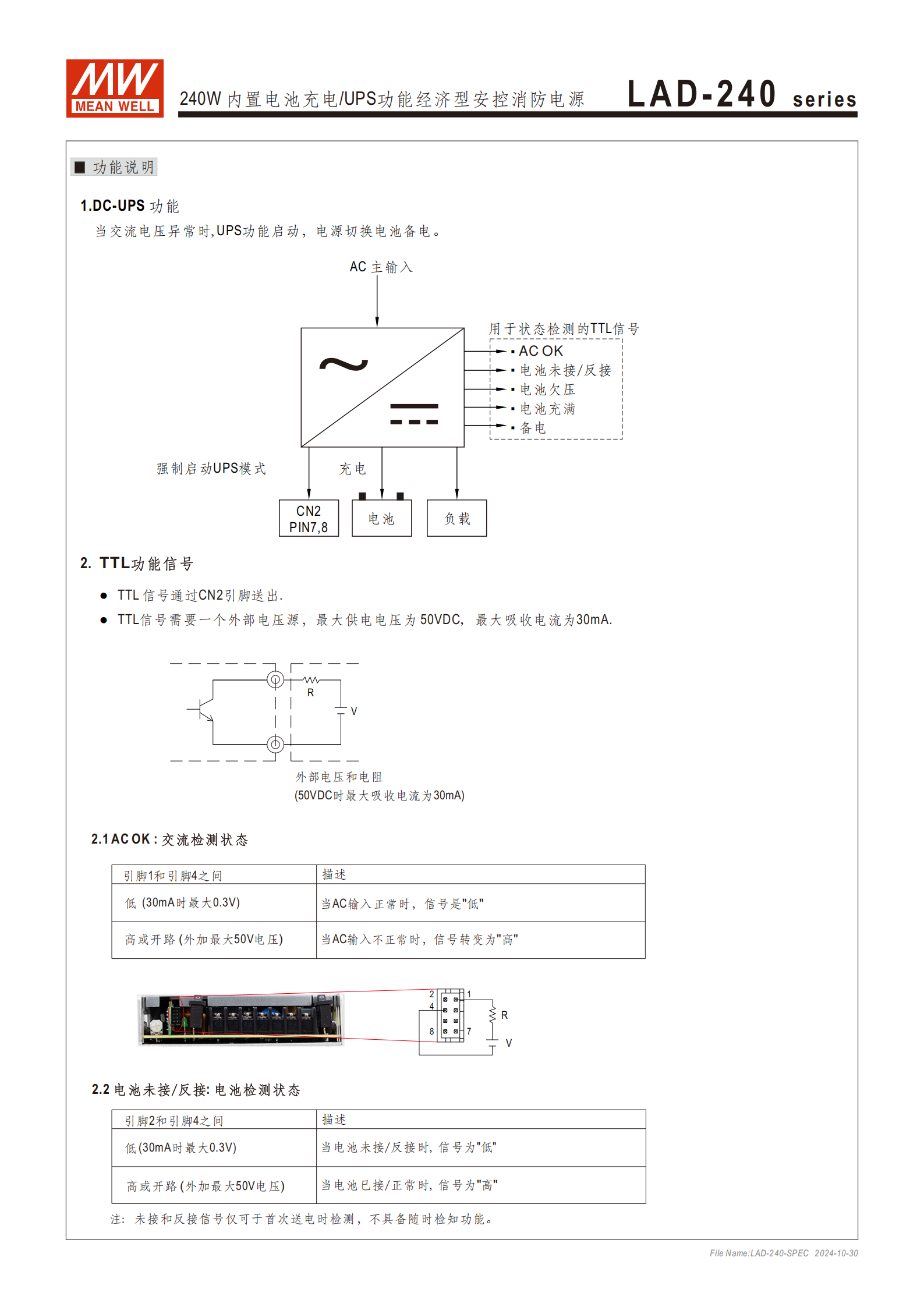

狀態檢測與信號輸出
提供 5 類 TTL 信號（需外部 50VDC 電壓源，最大吸收電流 30mA），具體如下：

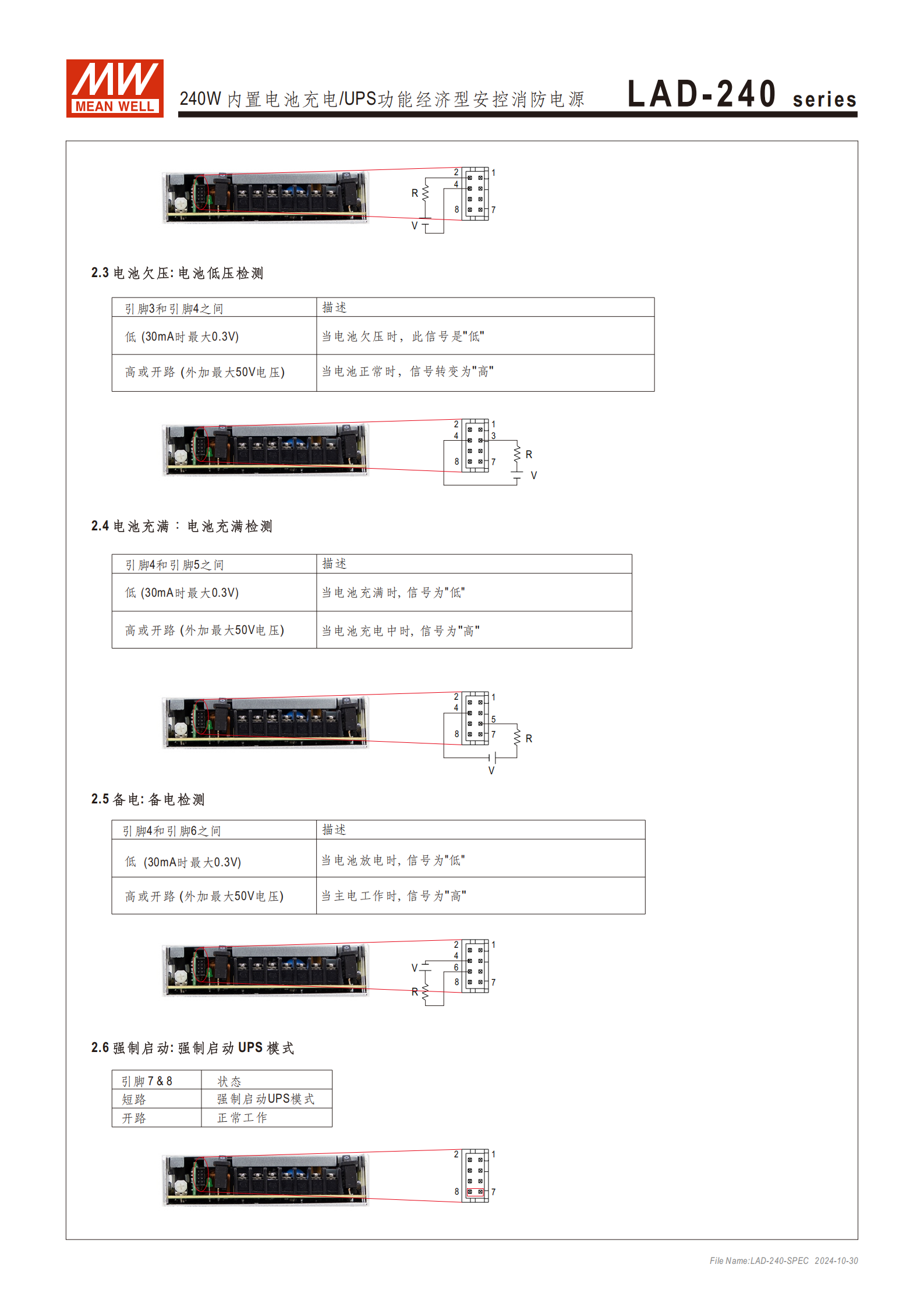

TTL 信號 引腳對應 信號邏輯 AC OK 1-4 低（≤0.3V/30mA）：AC 正常；高 / 開路（≤50V）：AC 異常 電池未接 / 反接 2-4 低（≤0.3V/30mA）：未接 / 反接；高 / 開路（≤50V）：已接 / 正常（僅首次送電檢測） 電池欠壓 3-4 低（≤0.3V/30mA）：欠壓；高 / 開路（≤50V）：正常 電池充滿 4-5 低（≤0.3V/30mA）：充滿；高 / 開路（≤50V）：充電中 備電 4-6 低（≤0.3V/30mA）：電池放電（備電）；高 / 開路（≤50V）：主電工作 保護功能
CH2 連接電池：CH1 負載 105%~120% 進入 UPS 模式，CH1+CH2 總負載 125%~135% 關斷輸出
CH2 未連接電池：CH1 過載時關閉輸出，重啟恢復
CH2 恒流限制，負載異常不影響 CH1 工作，異常移除后自動恢復
基礎保護：短路保護、過載保護、過壓保護、過溫保護
電池專項保護：電池欠壓保護、電池反接保護（無損壞）
過載保護邏輯：
結構與環境適配

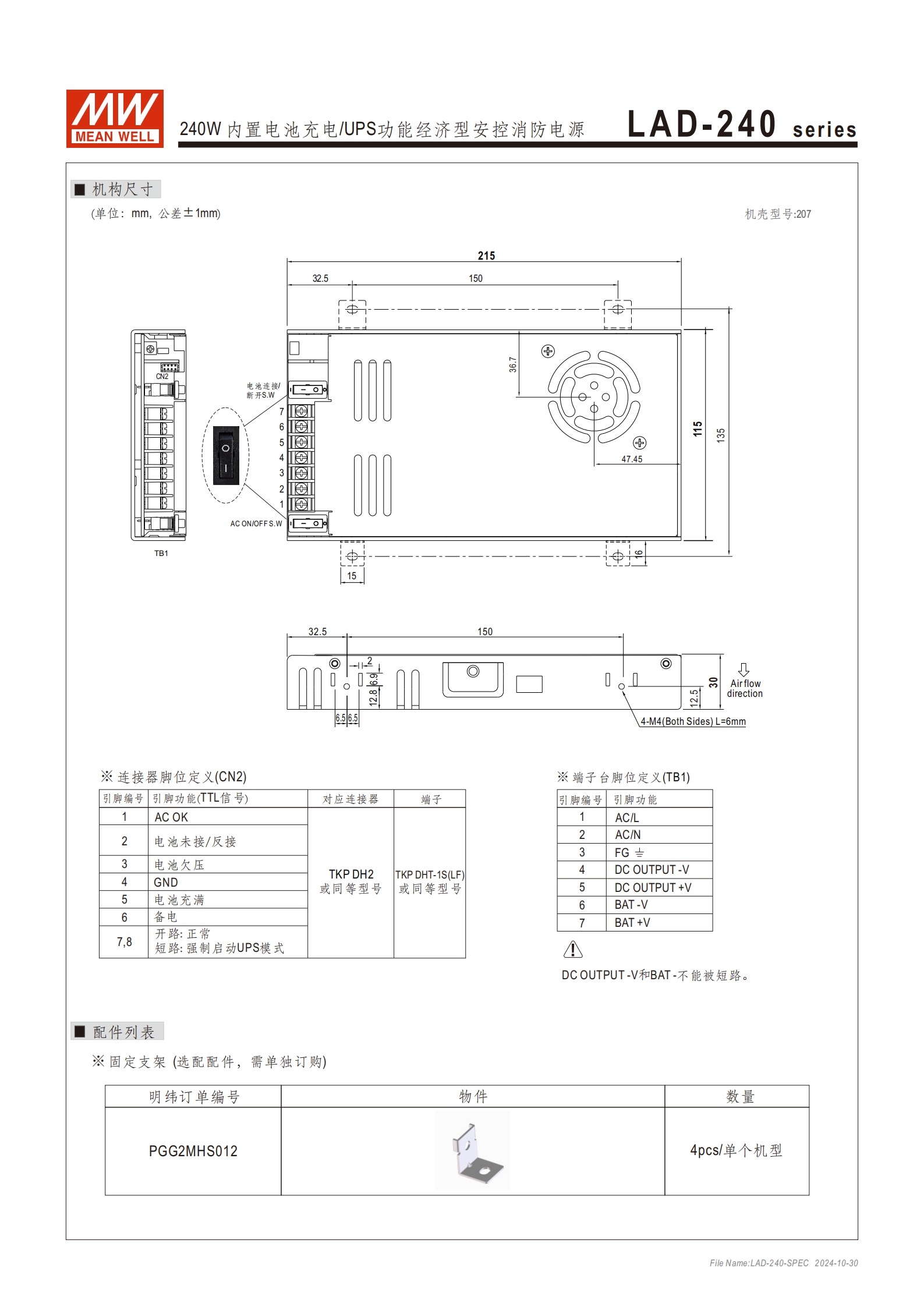

尺寸：21511530mm（LWH），1U 超薄高度（30mm）
重量：單臺 0.75Kg，包裝規格 15pcs/12.25Kg/0.7CUFT
工作環境：溫度 - 20~+60℃（參考減額曲線），濕度 20~95% RH（無冷凝）
儲存環境：溫度 - 30~+85℃，濕度 10~95% RH（無冷凝）
耐振動：10~500Hz，5G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
四、應用場景
消防應急和疏散系統
公共安全備用電池
安全系統
不間斷 DC-UPS 系統
中央監控系統
工業自動化
五、安裝與配件

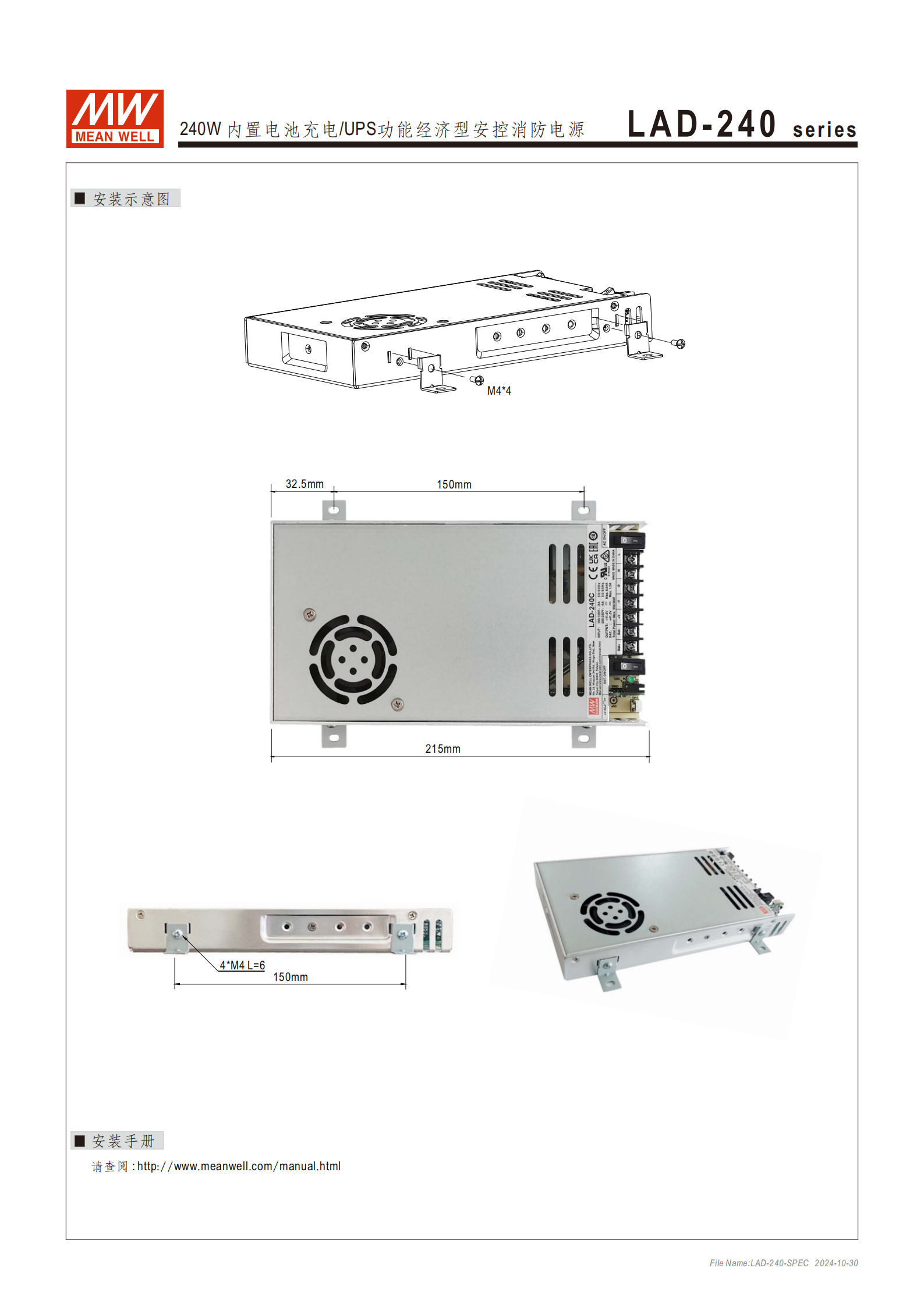

安裝：需通過 4-M4（L=6mm）螺絲固定，參考安裝示意圖（孔距 32.5mm、150mm 等）
連接器（CN2）：采用 TKP DH2 或同等型號，含 AC OK、電池狀態等 7 個引腳（含 GND）
端子臺（TB1）：7 個引腳，對應 AC/L、AC/N、FG、DC 輸出正負極、電池正負極（DC OUTPUT -V 和 BAT - 不可短路）
選配配件：固定支架（明緯訂單編號 PGG2MHS012，4pcs / 單臺）
六、重要備注
所有規格參數默認在 230VAC 輸入、額定負載、25℃環境下量測
紋波和噪聲測量：12" 雙絞線 + 0.1μF&47μF 并聯電容，20MHz 帶寬
電磁兼容：需安裝在 1mm 厚金屬鐵板上測試，輻射測試需加 132630NIZN 磁環；不符合 EN61000-3-2 諧波電流要求，部分場景限制使用
海拔適配：超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃
4. 關鍵問題
問題 1：LAD-240 系列電源支持哪些電池類型，不同型號的充電能力是否有差異？
答案：該系列電源適配鉛酸電池和鋰離子電池兩種類型；所有型號的充電電流均為1A，充電能力無差異，僅輸出電壓、電流等負載相關參數因型號不同而有區別。
問題 2：LAD-240 系列的 TTL 信號有哪些作用，如何通過信號判斷電源及電池狀態？
答案：TTL 信號用于實時檢測電源和電池的工作狀態，方便觸發安防、消防系統的聯動響應，共包含 5 類信號，判斷邏輯如下：①AC OK 信號（低電平）表示交流輸入正常，高電平 / 開路表示交流異常；②電池未接 / 反接信號（低電平）表示電池未接或反接（僅首次送電檢測），高電平 / 開路表示電池連接正常；③電池欠壓信號（低電平）表示電池欠壓，高電平 / 開路表示電池電壓正常；④電池充滿信號（低電平）表示電池充滿，高電平 / 開路表示電池正在充電；⑤備電信號（低電平）表示電源處于電池放電備電狀態，高電平 / 開路表示主電正常工作。
問題 3：LAD-240 系列電源的過載保護邏輯是什么，不同負載場景下如何響應？
答案：過載保護分兩種場景：①當 CH2（電池通道）連接電池時，CH1 負載達到 105%~120% 會觸發 UPS 模式切換，CH1+CH2 總負載達到 125%~135% 時會關斷輸出；②當 CH2 未連接電池時，CH1 過載會直接關閉輸出，重啟后可恢復；此外，CH2 采用恒電流限制設計，即使 CH2 負載異常，也不會影響 CH1 正常工作，異常條件移除后可自動恢復（與電池串聯時需安裝外部保險絲保護電池）。
