LAD-120 系列是一款 120W 超薄經濟型安控消防電源，具備內置電池充電和 UPS 功能，輸入電壓范圍 90~264VAC/127~370VDC，輸出提供 13.8V、27.6V、41.5V、55.2V 四種規格，效率高達 88%，支持鉛酸和鋰離子電池，擁有短路 / 過載 / 過溫等多重保護，通過 UL62368-1 等多項安全認證，工作溫度范圍 - 20~+60℃，配備 AC OK、電池狀態等 TTL 信號檢測功能，適用于消防應急、安全系統、工業自動化等場景，提供 3 年保固。
一、產品基礎信息
產品名稱：120W 內置電池充電 / UPS 功能經濟型安控消防電源（LAD-120 series）
核心定位：超薄經濟型，集成充電與 UPS 功能，適配安控、消防場景
保固期限：3 年
設計標準：符合 GB17945-2010 系統要求，參考 UL62368-1、AS/NZS62368.1、IEC62368-1 等國際標準

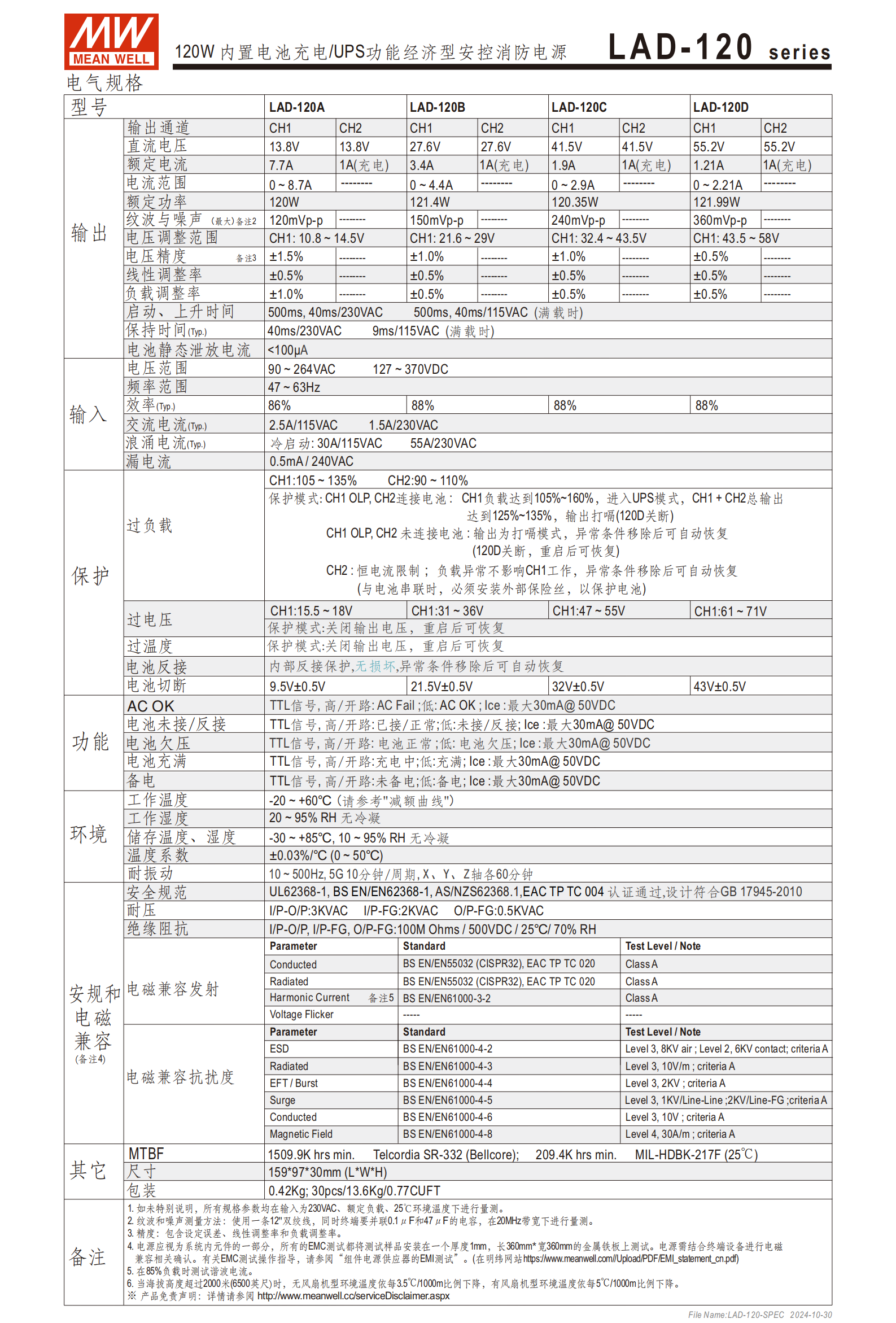

二、核心電氣參數
（1）輸入規格
| 項目 | 參數詳情 |
|---|---|
| 電壓范圍 | AC：90~264V；DC：127~370V |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 2.5A/115VAC；1.5A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：30A/115VAC；55A/230VAC |
| 漏電流（Typ.） | 0.5mA/240VAC |
（2）輸出規格（分型號）
| 型號 | 輸出電壓（CH1/CH2） | 額定電流（CH1/CH2） | 額定功率 | 電壓調整范圍（CH1） | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| LAD-120A | 13.8V/13.8V | 7.7A / 1A（充電） | 120W | 10.8~14.5V | 120mVp-p |
| LAD-120B | 27.6V/27.6V | 3.4A / 1A（充電） | 121.4W | 21.6~29V | 150mVp-p |
| LAD-120C | 41.5V/41.5V | 1.9A / 1A（充電） | 120.35W | 32.4~43.5V | 240mVp-p |
| LAD-120D | 55.2V/55.2V | 1.21A / 1A（充電） | 121.99W | 43.5~58V | 360mVp-p |
（3）關鍵性能
效率（Typ.）：LAD-120A 為 86%，B/C/D 型為 88%
線性調整率：±0.5%
負載調整率：±0.5%~±1.0%
啟動 / 上升時間（滿載）：500ms/40ms（230VAC）；500ms/40ms（115VAC）
電池靜態泄放電流：<100μA
三、核心功能與保護
核心功能
內置電池充電與UPS 功能：交流異常時自動切換電池備電，支持強制啟動 UPS 模式（引腳 7&8 短路觸發）
主 / 備電回路開關：增強維護安全性

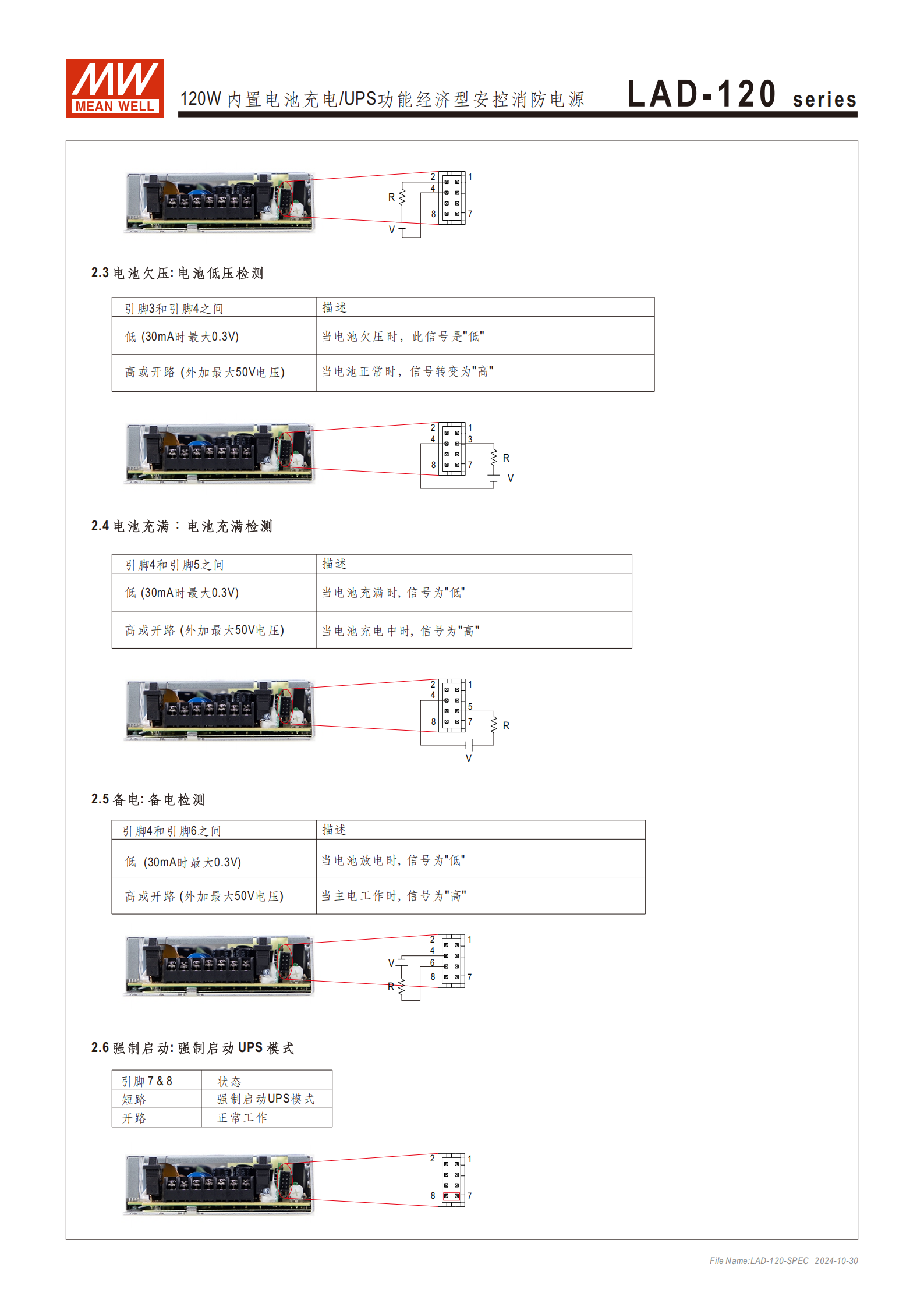

TTL 信號檢測：輸出 AC OK、電池未接 / 反接、電池欠壓、電池充滿、備電 5 類信號（需外部 50VDC 電壓源，最大吸收電流 30mA）
電壓可調：CH1 輸出電壓可通過 VR 調節（-20%~+5%）
適配電池：鉛酸電池、鋰離子電池
保護功能| 保護類型 | 保護參數 / 模式 ||----------|---------------|| 過負載 | CH1：105~135%；CH2：恒流限制；總輸出 125~135% 時打嗝（120D 關斷），異常移除后自動恢復（120D 需重啟） || 過電壓 | CH1：15.5~18V（A 型）、31~36V（B 型）、47~55V（C 型）、61~71V（D 型），關斷輸出，重啟恢復 || 過溫度 | 關斷輸出，重啟恢復 || 電池反接 | 內部保護，無損壞，異常移除后自動恢復 || 電池切斷 | 9.5V±0.5V（A 型）、21.5V±0.5V（B 型）、32V±0.5V（C 型）、43V±0.5V（D 型） || 其他 | 短路保護、欠壓保護 |
四、環境與物理參數
環境條件

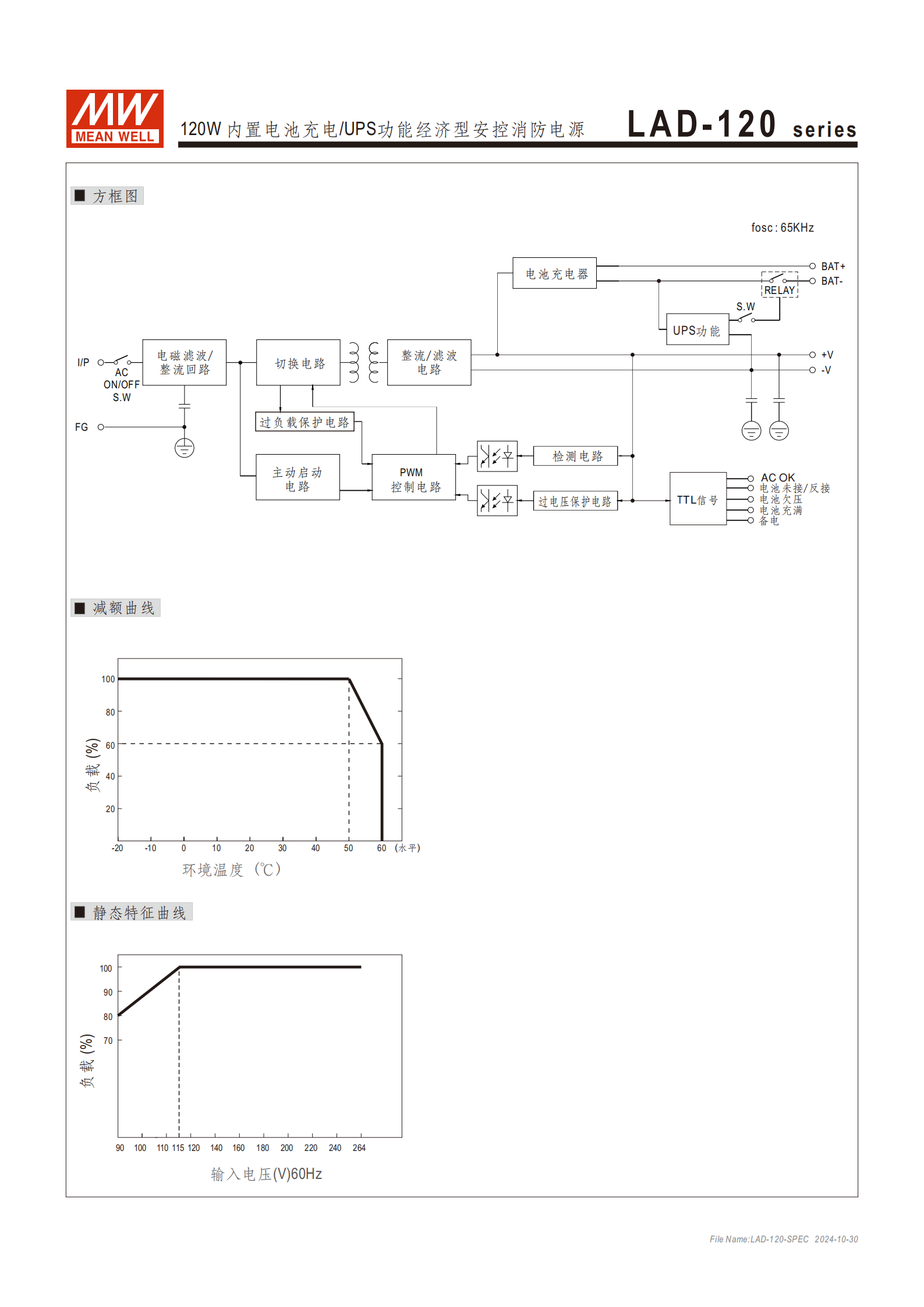

工作溫度：-20~+60℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫度 / 濕度：-30~+85℃，10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
物理規格

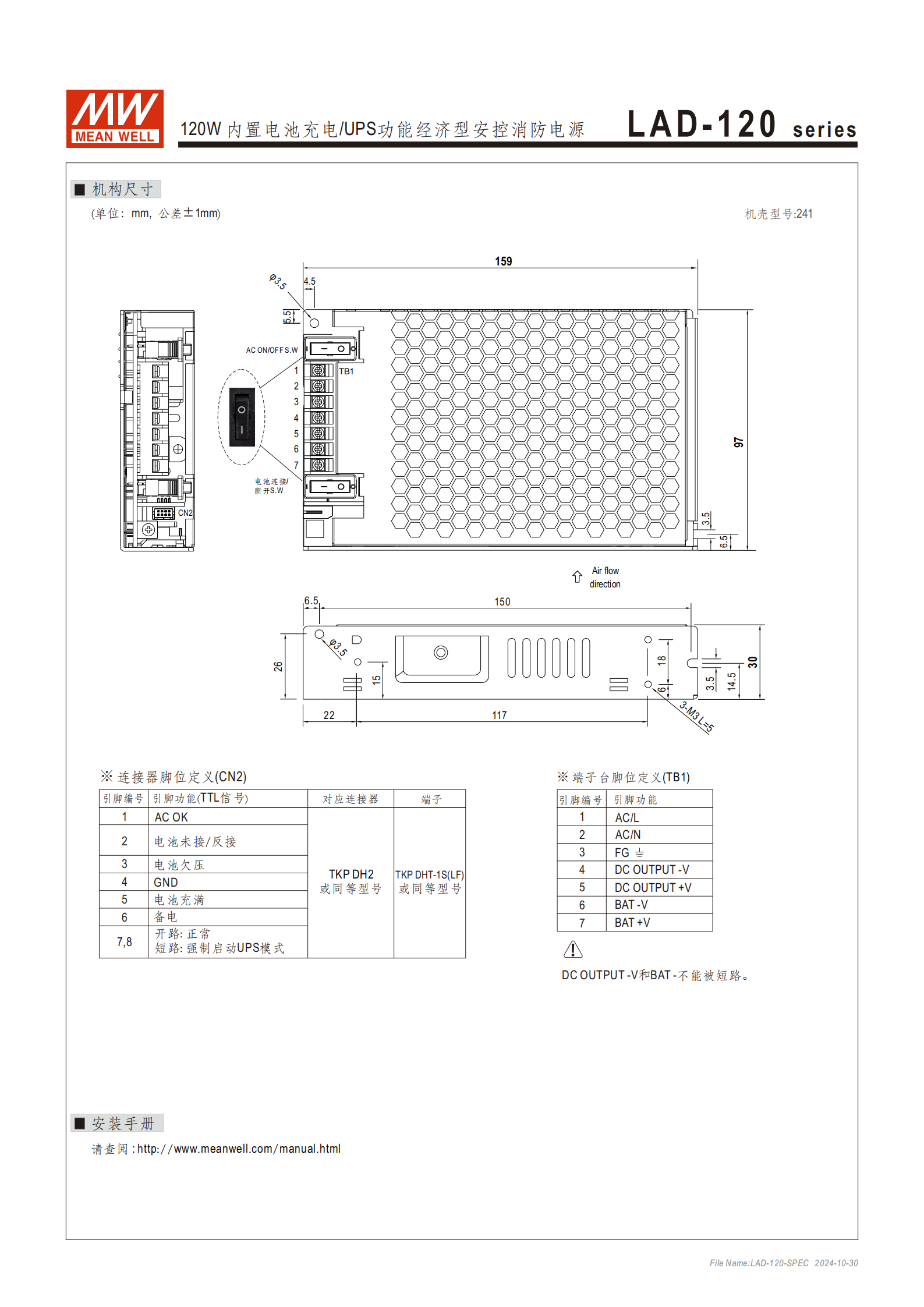

尺寸：1599730mm（LWH），1U 超薄高度
重量：單臺 0.42Kg；整箱 30 臺，重量 13.6Kg，體積 0.77CUFT
連接器：CN2（TTL 信號引腳）、TB1（電源輸入 / 輸出 / 電池連接端子）
五、應用場景
消防應急和疏散系統
公共安全備用電池
安全系統、不間斷 DC-UPS 系統
中央監控系統、工業自動化
4. 關鍵問題
問題 1：LAD-120 系列電源的核心適配場景與核心功能是什么？
答案：核心適配場景包括消防應急和疏散系統、公共安全備用電池、安全系統、不間斷 DC-UPS 系統、中央監控系統及工業自動化；核心功能是集成120W 功率輸出、內置電池充電、UPS 備電切換，配備 AC OK 及電池狀態（未接 / 反接 / 欠壓 / 充滿 / 備電）TTL 信號檢測，支持主備電回路開關和強制 UPS 啟動模式，同時具備多重安全保護，適配鉛酸與鋰離子電池。
問題 2：LAD-120 系列各型號的輸出電壓、額定功率差異及電壓調整范圍是多少？
答案：各型號核心輸出參數如下表所示：
| 型號 | 輸出電壓（CH1/CH2） | 額定功率 | 電壓調整范圍（CH1） |
|---|---|---|---|
| LAD-120A | 13.8V/13.8V | 120W | 10.8~14.5V |
| LAD-120B | 27.6V/27.6V | 121.4W | 21.6~29V |
| LAD-120C | 41.5V/41.5V | 120.35W | 32.4~43.5V |
| LAD-120D | 55.2V/55.2V | 121.99W | 43.5~58V |
問題 3：LAD-120 系列電源的保護功能涵蓋哪些類型？電池反接和過電壓保護的具體機制是什么？
答案：保護功能涵蓋短路、過載、過壓、過溫、電池欠壓、電池反接 6 類；具體機制如下：① 電池反接保護：內置反接保護電路，反接時電源無損壞，移除異常（糾正接線）后可自動恢復工作；② 過電壓保護：當 CH1 輸出電壓超過設定閾值（A 型 15.5~18V、B 型 31~36V、C 型 47~55V、D 型 61~71V）時，電源立即關斷輸出，需重啟電源才能恢復正常輸出。
