ADS-155 系列是155W 單組輸出帶 5V、3A AC-DC 轉換功能的電源，包含 ADS-15512、ADS-15524、ADS-15548 三個型號，具備國際通用全范圍交流輸入、內置主動式 PFC、短路 / 過負載 / 過電壓保護、自然風冷、100% 滿載老化測試等特性，開關工作頻率 PFC 為 67KHZ、PWM 為 134KHZ，符合多項國際安規與電磁兼容標準，MTBF 表現優異，提供 2 年保固，尺寸為 19911050mm，適用于多種工業及電子設備場景。
ADS-155 系列是一款155W 單組輸出且?guī)?5V、3A AC-DC 轉換功能的電源產品，包含 ADS-15512、ADS-15524、ADS-15548 三個型號，核心優勢在于國際通用性強、保護功能全面、可靠性高，適用于對電源穩定性有一定要求的電子設備場景。產品具備內置主動式 PFC 功能、自然風冷散熱、100% 滿載老化測試等特性，開關工作頻率為 PFC 67KHZ、PWM 134KHZ，提供 2 年保固服務，全球交易品項識別碼可通過明緯官網查詢。

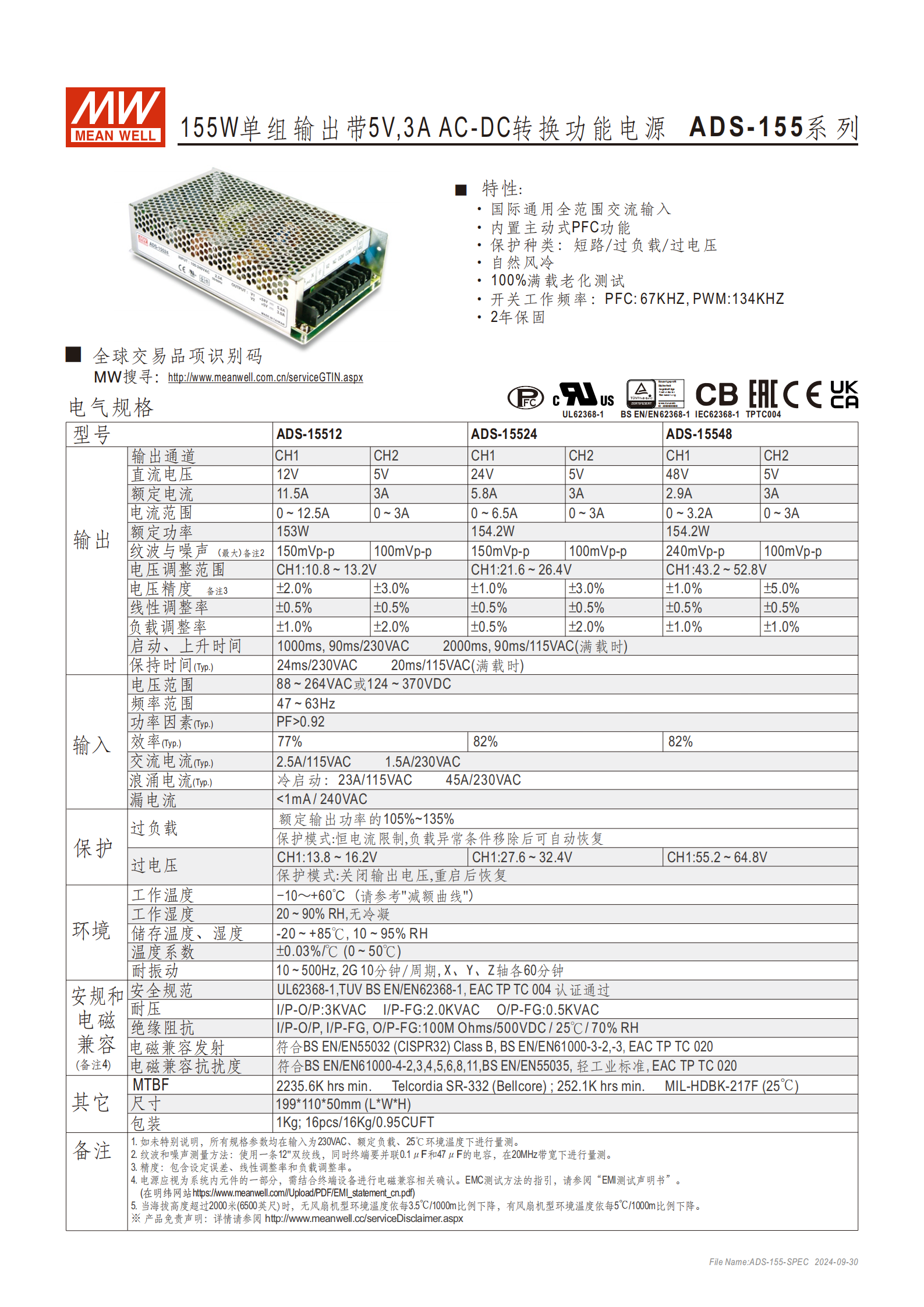

二、核心參數詳情
（1）輸出參數表
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|---|
| ADS-15512 | CH1 | 12V | 11.5A | 0~12.5A | 153W | 150mVp-p | 10.8~13.2V | ±2.0% |
| ADS-15512 | CH2 | 5V | 3A | 0~3A | - | 100mVp-p | - | ±3.0% |
| ADS-15524 | CH1 | 24V | 5.8A | 0~6.5A | 154.2W | 150mVp-p | 21.6~26.4V | ±1.0% |
| ADS-15524 | CH2 | 5V | 3A | 0~3A | - | 100mVp-p | - | ±3.0% |
| ADS-15548 | CH1 | 48V | 2.9A | 0~3.2A | 154.2W | 240mVp-p | 43.2~52.8V | ±1.0% |
| ADS-15548 | CH2 | 5V | 3A | 0~3A | - | 100mVp-p | - | ±5.0% |
補充輸出參數：
線性調整率：所有通道均為 ±0.5%
負載調整率：CH1 為 ±1.0%（ADS-15512/15548）、±0.5%（ADS-15524）；CH2 為 ±2.0%（ADS-15512/15524）、±1.0%（ADS-15548）
啟動、上升時間：230VAC 滿載時 1000ms、90ms；115VAC 滿載時 2000ms、90ms
保持時間（Typ.）：230VAC 滿載時 24ms；115VAC 滿載時 20ms
（2）輸入?yún)?shù)
電壓范圍：88~264VAC 或 124~370VDC（國際通用全范圍）
頻率范圍：47~63Hz
功率因素（Typ.）：PF>0.92
效率（Typ.）：ADS-15512 為 77%，ADS-15524/15548 為 82%
交流電流（Typ.）：2.5A/115VAC、1.5A/230VAC
浪涌電流（Typ.）：冷啟動時 23A/115VAC、45A/230VAC
漏電流：<1mA / 240VAC
三、保護功能
| 保護類型 | 保護閾值 / 范圍 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~135% | 恒電流限制，負載異常移除后自動恢復 |
| 過電壓 | CH1：13.8~16.2V（ADS-15512）、27.6~32.4V（ADS-15524）、55.2~64.8V（ADS-15548） | 關閉輸出電壓，重啟后恢復 |
四、環境與可靠性
工作溫度：-10~+60℃（需參考 “減額曲線”）
工作濕度：20~90%RH（無冷凝）
儲存溫度：-10~+60℃
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF（平均無故障時間）：最小值 2235.6K hrs（Telcordia SR-332 標準）；最小值 252.1K hrs（MIL-HDBK-217F 標準，25℃環境）
五、安規與電磁兼容
安全規范：通過UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓：I/P-O/P:3KVAC、I/P-FG:2.0KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms/500VDC（25℃/70% RH 條件下）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準 EAC TP TC 020

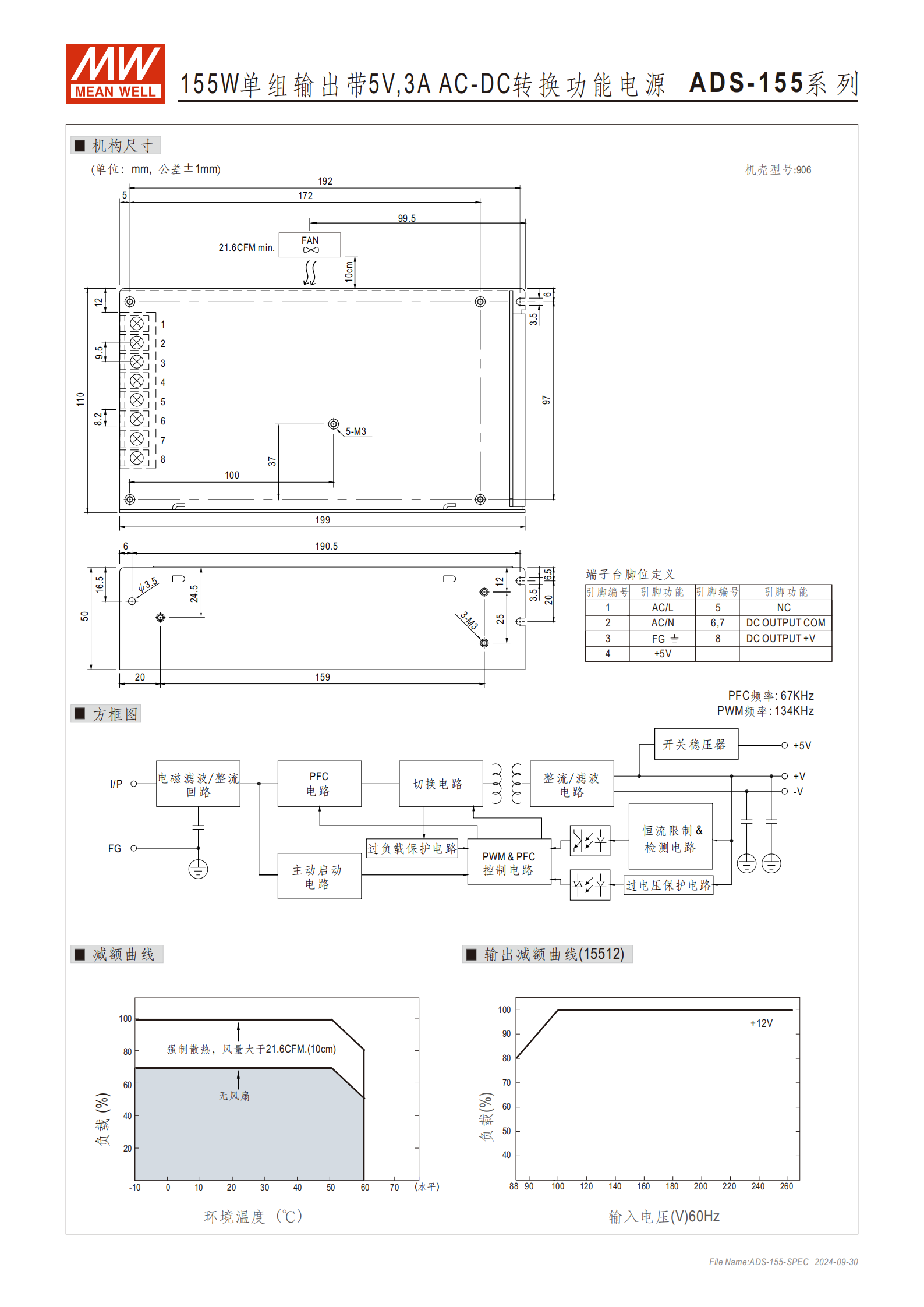

六、物理與其他信息
尺寸（LWH）：19911050mm（公差 ±1mm）
機殼型號：906
端子臺腳位定義：1-AC/L、2-AC/N、3-FG、4-+5V、5-NC、6/7-DC OUTPUT COM、8-DC OUTPUT+V
包裝：?jiǎn)闻_(tái) 1Kg，16 臺 / 箱（16Kg，0.95CUFT）
七、重要備注
未特別說明時，所有規格參數均在230VAC 輸入、額定負載、25℃環境溫度下量測；
紋波和噪聲測量需使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下進行；
電壓精度包含設定誤差、線性調整率和負載調整率；
電源需結合終端設備進行電磁兼容確認，EMC 測試方法可參考明緯官網 “EMI 測試聲明書”；
海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
4. 關鍵問題及答案
問題 1：ADS-155 系列電源的核心輸出特性的差異（如電壓、電流、功率）是什么？不同型號適用于哪些場景？
答案：核心輸出差異如下表所示：
| 型號 | CH1 電壓 | CH1 額定電流 | CH2 電壓 | CH2 額定電流 | 額定功率 | 適用場景 |
|---|---|---|---|---|---|---|
| ADS-15512 | 12V | 11.5A | 5V | 3A | 153W | 低電壓高電流設備（如小型工業控制器、LED 驅動） |
| ADS-15524 | 24V | 5.8A | 5V | 3A | 154.2W | 中壓設備（如傳感器、通訊模塊、工業機器人輔助電源） |
| ADS-15548 | 48V | 2.9A | 5V | 3A | 154.2W | 高壓設備（如大功率電機控制、儲能設備輔助供電） |
| 適用場景核心區別在于終端設備的額定工作電壓需求，12V 適用于低功耗小型設備，24V 為工業通用中壓，48V 適用于需要高壓低電流的大功率設備。 |
問題 2：ADS-155 系列電源的保護功能具體表現是什么？在負載異?；螂妷寒惓r(shí)如何保障設備安全？
答案：該系列電源具備過負載和過電壓雙重核心保護，具體表現如下：
過負載保護：觸發閾值為額定輸出功率的 105%~135%，保護模式為 “恒電流限制”，當負載恢復正常（異常條件移除）后，電源可自動恢復輸出，無需手動干預，避免因負載過重導致電源或終端設備燒毀；
過電壓保護：不同型號 CH1 的觸發閾值不同（ADS-15512：13.8~16.2V、ADS-15524：27.6~32.4V、ADS-15548：55.2~64.8V），保護模式為 “立即關閉輸出電壓”，需重啟電源才能恢復輸出，防止過高電壓擊穿終端設備的敏感電子元件；雙重保護機制從 “過載” 和 “過壓” 兩個關鍵風險點出發，通過 “自動恢復” 和 “強制重啟” 的差異化模式，平衡了使用便捷性和設備安全性。
問題 3：ADS-155 系列電源的環境適應性和可靠性如何？在極端環境（如高溫、高海拔）下使用需要注意什么？
答案：環境適應性和可靠性核心表現及注意事項如下：
基礎環境適應性：工作溫度范圍 - 10~+60℃，工作濕度 20~90% RH（無冷凝），可承受 10~500Hz、2G 的振動（X/Y/Z 軸各 60 分鐘），MTBF 最小值達 2235.6K hrs（Telcordia SR-332 標準），可靠性處于行業較高水平；
極端環境使用注意事項：
高溫環境：需參考 “減額曲線”，環境溫度接近 60℃時，輸出負載需相應降低，避免因散熱不足（自然風冷）導致電源過熱保護或壽命縮短；
高海拔環境：海拔超過 2000 米（6500 英尺）時，無風扇機型的環境溫度需按每 1000 米下降 3.5℃的比例調整（例如 3000 米海拔時，最高工作溫度需降至 60-3.5=56.5℃），有風扇機型按每 1000 米下降 5℃調整，防止因高海拔空氣稀薄導致散熱效率下降；
高濕環境：需確保無冷凝產生，避免絕緣阻抗下降引發短路風險。
