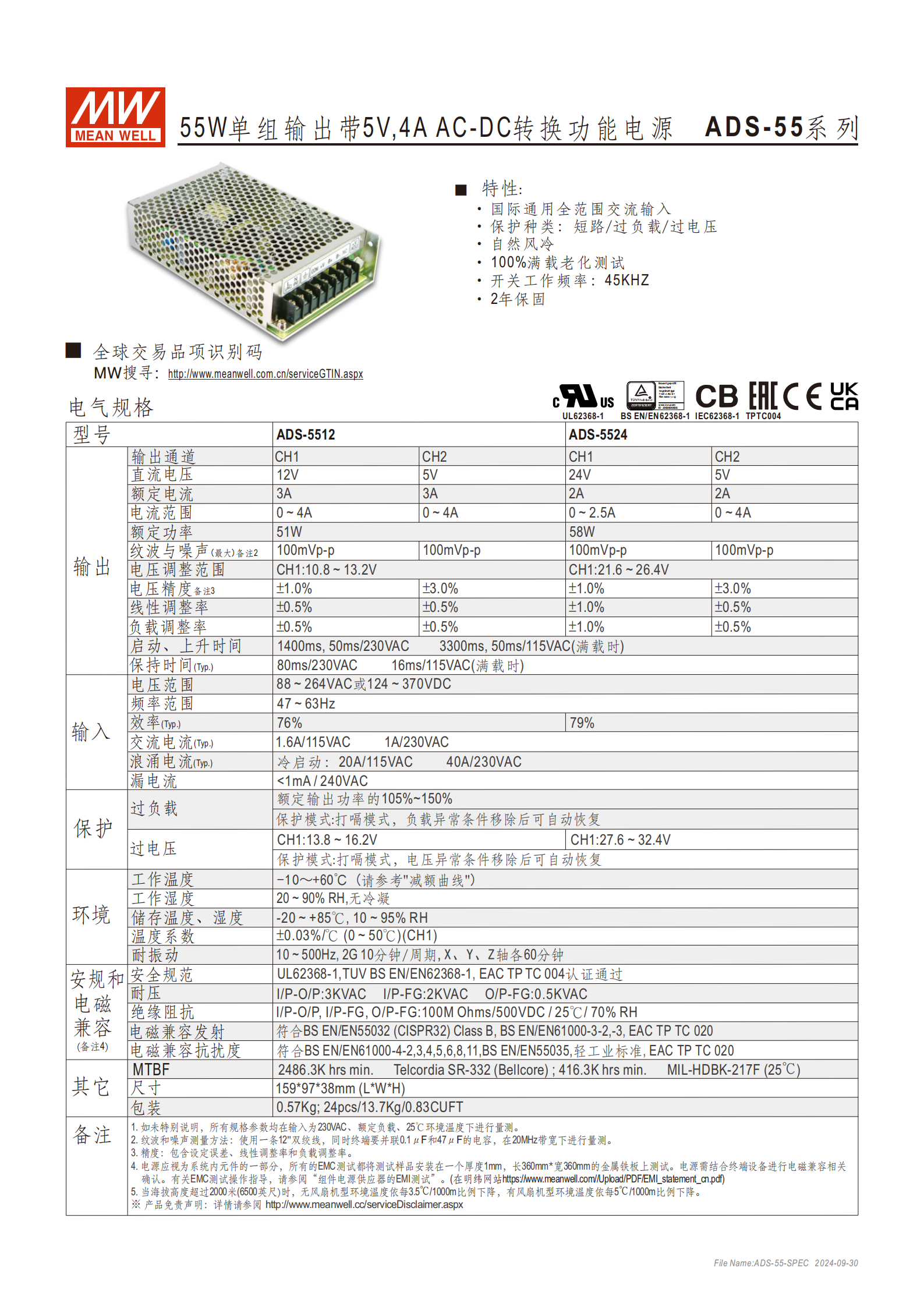

ADS-55 系列是55W 單組輸出帶 5V、4A AC-DC 轉換功能的電源，包含 ADS-5524（CH1 輸出 24V）和 ADS-5512（CH1 輸出 12V）兩款型號，具備國際通用全范圍交流輸入（88~264VAC 或 124~370VDC）、短路 / 過負載 / 過電壓多重保護、自然風冷、100% 滿載老化測試、45KHZ 開關工作頻率等核心特性，通過 UL62368-1 等多項安規認證，EMC 符合相關 Class B 標準，工作溫度范圍 - 10~+60℃，尺寸為 1599738mm，提供 2 年保固，適用于多種工業及電子設備供電場景。
產品系列：ADS-55 系列
核心功能：55W 單組輸出 AC-DC 轉換電源，額外帶5V、4A輸出通道（CH2）
型號區分：兩款核心型號，關鍵輸出參數如下表：
| 型號 | CH1 輸出電壓 | CH1 額定電流 | CH1 電流范圍 | CH2 輸出（5V） | 額定功率 |
|---|---|---|---|---|---|
| ADS-5524 | 24V | - | 0~2.5A | 2A | 51W |
| ADS-5512 | 12V | 3A | 0~4A | 2A | 58W |
基礎保障：100% 滿載老化測試、2 年保固
物理規格：尺寸 1599738mm（LWH），單臺重量 0.57Kg；包裝 24 臺 / 箱（13.7Kg/0.83CUFT）
二、核心特性
輸入特性：國際通用全范圍輸入（88~264VAC 或 124~370VDC），頻率范圍 47~63Hz
工作參數：開關工作頻率45KHZ，散熱方式為自然風冷
保護功能：
保護種類：短路保護、過負載保護、過電壓保護
保護模式：均為打嗝模式，異常條件移除后可自動恢復
過負載觸發范圍：額定輸出功率的 105%~150%
過電壓觸發值：ADS-5512（CH1）13.8~16.2V；ADS-5524（CH1）27.6~32.4V
三、關鍵電氣規格
輸出精度與調整：
電壓調整范圍：ADS-5524（CH1）21.6~26.4V；ADS-5512（CH1）10.8~13.2V
電壓精度：±1.0%（含設定誤差、線性調整率、負載調整率）
線性調整率：±0.5%
負載調整率：±0.5%
溫度系數：±0.03%/℃（0~50℃，CH1）
紋波與噪聲：最大100mVp-p（測量條件：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬）
時間參數：
啟動、上升時間：1400ms（50ms/230VAC）
保持時間（Typ.）：ADS-5524 為 1A/230VAC；ADS-5512 為 3300ms（50ms/115VAC，滿載）、80ms/230VAC、16ms/115VAC（滿載）
輸入相關電流：
交流電流（Typ.）：1.6A/115VAC、1A/230VAC
浪涌電流（冷啟動）：20A/115VAC、40A/230VAC
漏電流：<1mA / 240VAC
效率：Typ. 76%~79%
四、環境與可靠性要求
工作環境：
工作溫度：-10~+60℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-20~+85℃，儲存濕度 10~95% RH
機械特性：耐振動 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
可靠性：
MTBF：Telcordia SR-332（Bellcore）標準下 2486.3K hrs min；MIL-HDBK-217F（25℃）標準下 416.3K hrs min
五、安規與電磁兼容
安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓規格：
I/P-O/P：3KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
電磁兼容：
發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準 EAC TP TC 020

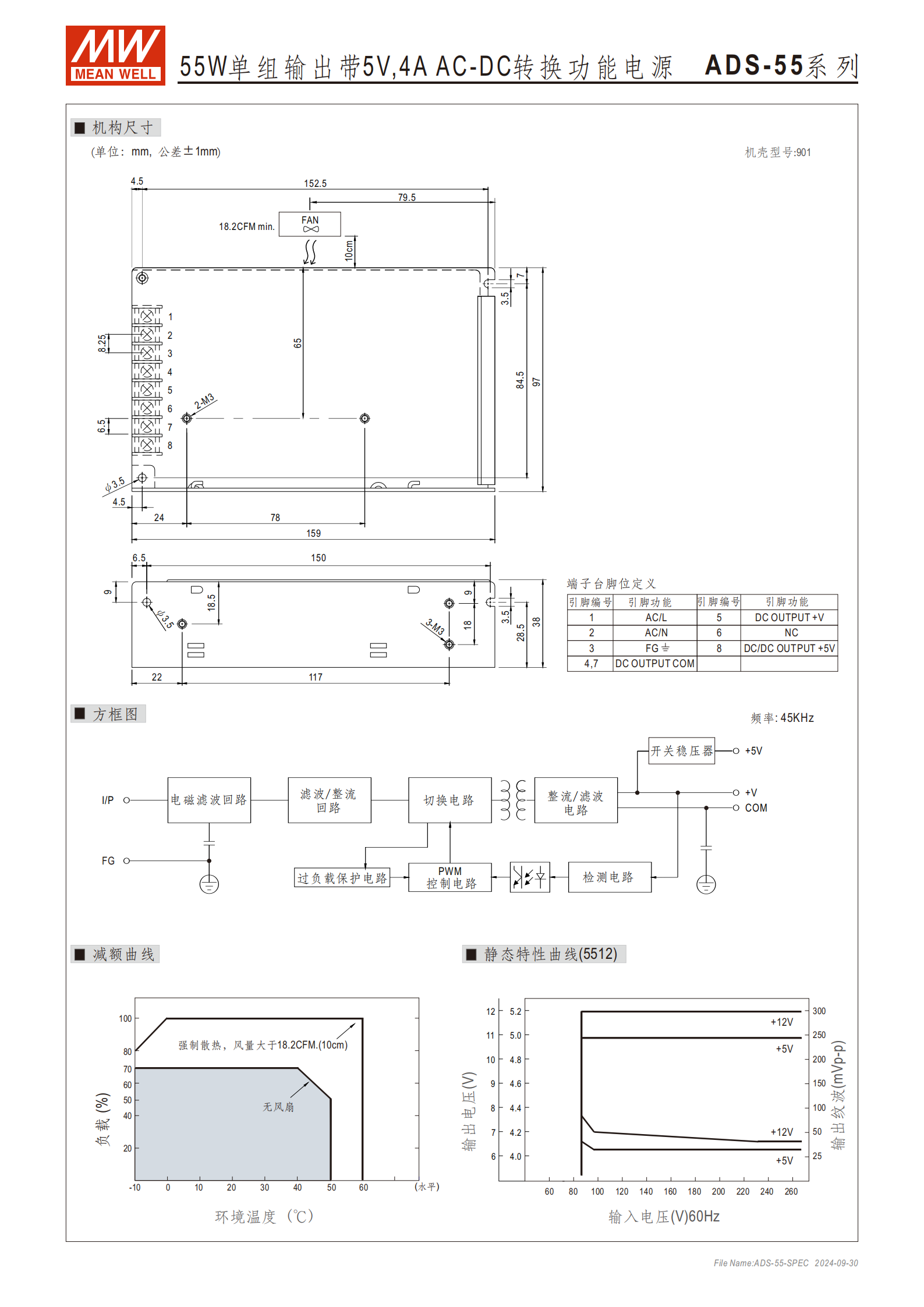

六、端子臺腳位定義
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|---|---|---|
| 1 | AC/L（交流火線） | 5 | DC OUTPUT +V（主直流輸出正） |
| 2 | AC/N（交流零線） | 6 | NC（空腳） |
| 3 | FG（保護地） | 8 | DC/DC OUTPUT +5V（5V 輸出正） |
| 4、7 | DC OUTPUT COM（直流輸出公共端） | - | - |
七、備注說明
默認測試條件：輸入 230VAC、額定負載、25℃環境溫度（未特別說明時）
EMC 測試要求：電源需安裝在 1mm 厚、360mm*360mm 金屬鐵板上，且需結合終端設備確認電磁兼容
海拔影響：海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題
問題 1：ADS-55 系列兩款型號（ADS-5524 和 ADS-5512）的核心輸出差異是什么？適用場景有何不同？
答案：核心輸出差異集中在主通道（CH1）參數，具體如下：
型號 CH1 輸出電壓 CH1 電流范圍 額定功率 ADS-5524 24V 0~2.5A 51W ADS-5512 12V 0~4A 58W 適用場景：ADS-5524 適用于需要 24V 中壓供電的設備（如工業傳感器、小型電機）；ADS-5512 適用于 12V 低壓大電流需求的設備（如嵌入式主板、LED 驅動模塊），兩者均兼容 5V、4A 輔助供電場景。
問題 2：ADS-55 系列電源的保護功能有哪些？異常情況發生后如何恢復正常工作？
答案：保護功能包含短路保護、過負載保護、過電壓保護三類；所有保護均采用打嗝模式（即電源通過間歇性啟停避免過載損壞）；恢復方式為自動恢復，無需手動操作，僅需移除導致異常的條件（如短路故障排除、負載恢復至額定范圍、輸入電壓回歸正常區間），電源即可恢復正常輸出。
問題 3：ADS-55 系列電源的環境適應能力如何？在高海拔場景下使用需要注意什么？
答案：環境適應能力如下：
工作溫度：-10~+60℃（需參考減額曲線）；儲存溫度：-20~+85℃
工作濕度：20~90% RH（無冷凝）；儲存濕度：10~95% RH
耐振動：10~500Hz、2G 條件下，X/Y/Z 軸各耐受 60 分鐘振動
高海拔使用注意事項：當海拔超過 2000 米（6500 英尺）時，無風扇機型的環境溫度需按每 1000 米下降 3.5℃的比例調整使用上限；有風扇機型需按每 1000 米下降 5℃的比例調整，避免因高海拔空氣稀薄導致散熱效率下降，進而影響電源穩定性。
