ADD-55 系列是一款 55W 雙組輸出帶電池充電功能（UPS）的開關電源，具備國際通用全范圍交流 / 直流輸入（88~264VAC 或 124~370VDC）、短路 / 過負載 / 過電壓 / 電池低電壓多重保護，采用自然風冷和 100% 滿載老化測試，開關工作頻率 45KHZ，符合多項國際安規標準，提供 2 年保固，分為 ADD-55A 和 ADD-55B 兩種型號，核心輸出參數（電壓、電流、功率）各有差異，適用于 - 10~+60℃工作環境，MTBF 性能優異且尺寸小巧（1599738mm）。

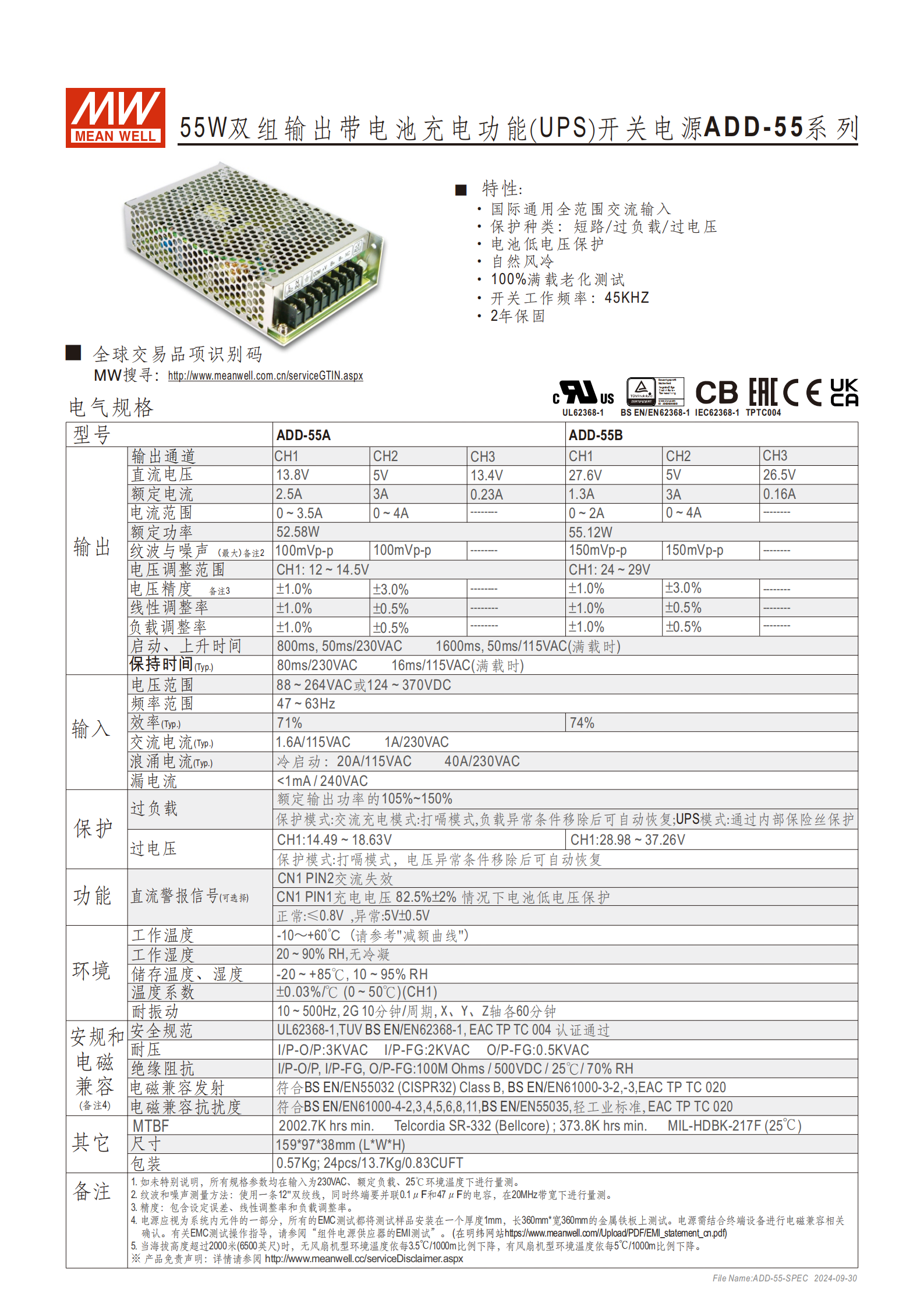

一、產品基礎信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | ADD-55 系列 55W 雙組輸出帶電池充電功能（UPS）開關電源 |
| 核心特性 | 1. 國際通用全范圍交流 / 直流輸入；2. 短路、過負載、過電壓、電池低電壓多重保護；3. 自然風冷散熱；4. 100% 滿載老化測試；5. 開關工作頻率45KHZ；6. 2 年保固 |
| 型號分類 | ADD-55A、ADD-55B（核心差異體現在輸出參數） |
| 測試基準 | 未特別說明時，所有參數均在230VAC 輸入、額定負載、25℃環境溫度下量測 |
二、核心電氣參數
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 88~264VAC 或 124~370VDC |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.6A/115VAC、1A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：20A/115VAC、40A/230VAC |
| 漏電流 | <1mA / 240VAC |
| 效率（Typ.） | 71%、74%（未明確區分型號對應關系） |
（2）輸出參數（型號對比）
| 輸出項 | ADD-55A | ADD-55B |
|---|---|---|
| 直流電壓 | CH1：13.8V；CH2：5V；CH3：13.4V | CH1：27.6V；CH2：5V；CH3：26.5V |
| 額定電流 | CH1：2.5A；CH2：3A；CH3：0.23A | CH1：1.3A；CH2：3A；CH3：0.16A |
| 電流范圍 | CH1：0~3.5A；CH2：0~4A；CH3：無 | CH1：0~2A；CH2：0~4A；CH3：無 |
| 額定功率 | 52.58W | 55.12W |
| 紋波與噪聲（最大） | CH1/CH2：100mVp-p；CH3：無 | CH1/CH2：150mVp-p；CH3：無 |
| 電壓調整范圍 | CH1：12~14.5V；CH2/CH3：無 | CH1：24~29V；CH2/CH3：無 |
| 電壓精度 | CH1：±1.0%；CH2：±3.0%；CH3：無 | CH1：±1.0%；CH2：±3.0%；CH3：無 |
| 線性調整率 | CH1：±1.0%；CH2：±0.5%；CH3：無 | CH1：±1.0%；CH2：±0.5%；CH3：無 |
（3）保護功能
| 保護類型 | 規格詳情 |
|---|---|
| 過負載保護 | 保護范圍：額定輸出功率的105%~150%；保護模式：交流充電模式為打嗝模式（異常移除后自動恢復），UPS 模式通過內部保險絲保護 |
| 過電壓保護 | ADD-55A（CH1）：14.49~18.63V；ADD-55B（CH1）：28.98~37.26V；保護模式：打嗝模式（異常移除后自動恢復） |
| 電池低電壓保護 | 充電電壓 82.5%±2% 情況下觸發 |
| 其他保護 | 短路保護（集成于多重保護體系） |
三、功能與環境參數
（1）特殊功能
直流警報信號（可選）：CN1 PIN1 正常狀態≤0.8V，異常狀態 5V±0.5V；CN1 PIN2 對應交流失效、電池低電壓保護信號
UPS 功能：支持電池充電與備份切換
（2）環境參數
| 參數名稱 | 具體規格 |
|---|---|
| 工作溫度 | -10~+60℃（需參考減額曲線） |
| 儲存溫度 | -20~+85℃ |
| 工作 / 儲存濕度 | 10~95% RH |
| 溫度系數 | ±0.03%/℃（0~50℃，CH1 通道） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |
四、安規、可靠性與物理尺寸
（1）安規與電磁兼容
| 類別 | 符合標準 |
|---|---|
| 安全規范 | UL62368-1、TUV EN62368-1、EAC TP TC 004、BS EN/EN62368-1、IEC62368-1 |
| 電磁兼容（發射） | BS EN/EN55022（CISPR 22）Class B、EN61000-3-2、EN61000-3-3、EAC TP TC 020 |
| 電磁兼容（抗擾度） | BS EN/EN61000-4-2、3、4、5、6、8、11、EN55035、EAC TP TC 020（輕工業標準） |
| 耐壓 | I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC |
| 絕緣阻抗 | I/P-O/P、I/P-FG、O/P-FG：100M Ohms / 500VDC / 25℃ / 70% RH |
（2）可靠性與物理尺寸
| 項目 | 具體規格 |
|---|---|
| MTBF | 最小 2002.7K hrs（Telcordia SR-332 標準）；最小 373.8K hrs（MIL-HDBK-217F 標準，25℃） |

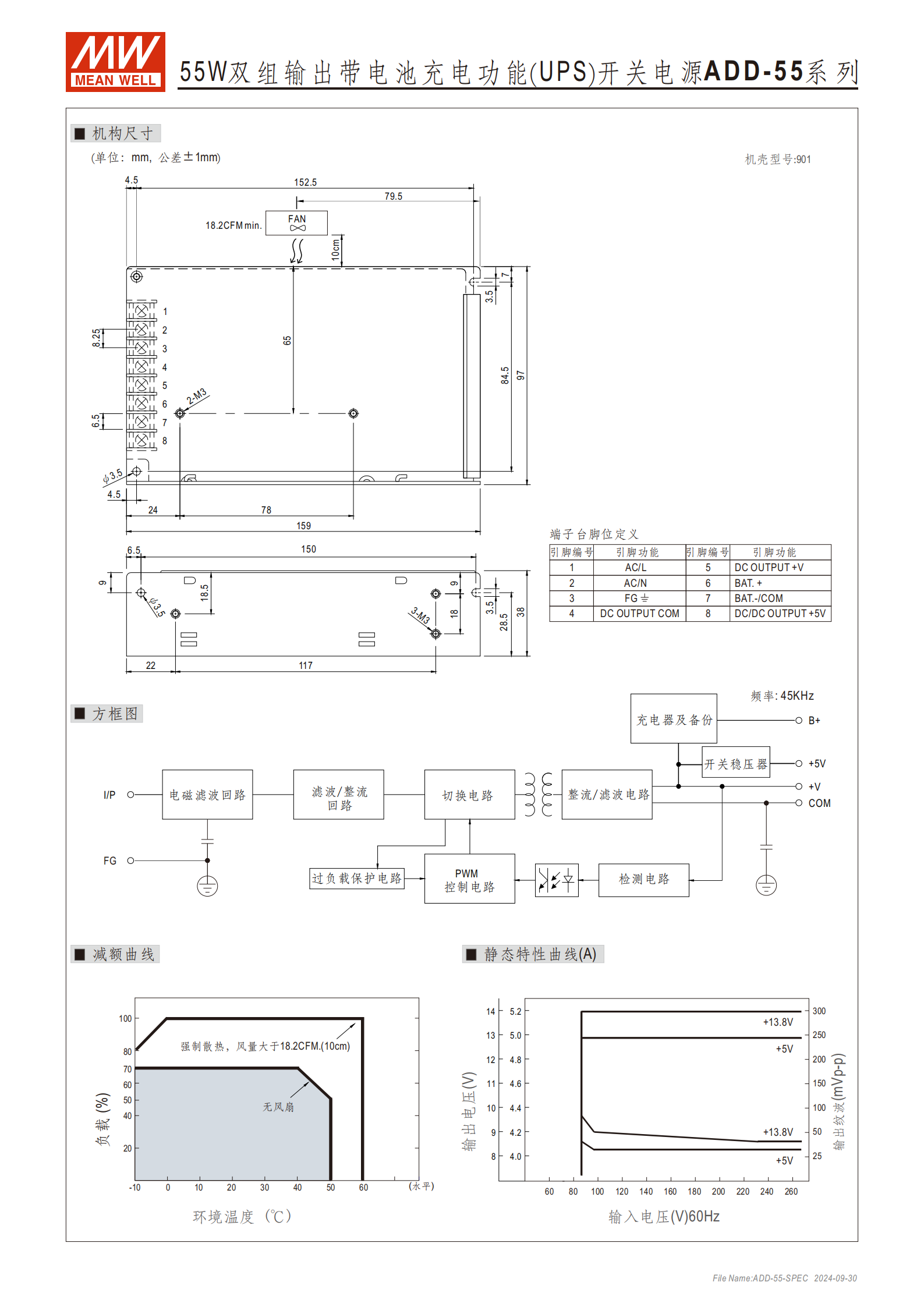

| 尺寸（LWH） | 1599738mm（公差 ±1mm） |
| 包裝重量 | 單臺 0.57Kg；24 臺 / 箱（總重 13.7Kg，體積 0.83CUFT） |
五、重要備注
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測；
電壓精度包含設定誤差、線性調整率和負載調整率；
電源需視為系統內元件，EMC 測試需安裝在 1mm 厚、360mm*360mm 金屬鐵板上，需結合終端設備確認；
海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
4. 關鍵問題及答案
問題 1：ADD-55 系列兩種型號（ADD-55A/ADD-55B）的核心輸出差異是什么？
答案：核心差異集中在 CH1 和 CH3 通道的電壓、電流及額定功率，具體如下：
| 輸出項 | ADD-55A | ADD-55B |
|---|---|---|
| CH1 直流電壓 | 13.8V | 27.6V |
| CH1 額定電流 | 2.5A（范圍 0~3.5A） | 1.3A（范圍 0~2A） |
| CH3 直流電壓 | 13.4V | 26.5V |
| CH3 額定電流 | 0.23A | 0.16A |
| 額定功率 | 52.58W | 55.12W |
| 紋波與噪聲（最大） | CH1/CH2：100mVp-p | CH1/CH2：150mVp-p |
| CH1 電壓調整范圍 | 12~14.5V | 24~29V |
問題 2：ADD-55 系列開關電源的保護功能有哪些？對應的保護模式和觸發條件是什么？
答案：共具備 4 類核心保護功能，詳情如下：
過負載保護：觸發條件為額定輸出功率的 105%~150%；保護模式分兩種 —— 交流充電模式為打嗝模式（負載異常移除后自動恢復），UPS 模式通過內部保險絲保護；
過電壓保護：ADD-55A（CH1）觸發電壓 14.49~18.63V，ADD-55B（CH1）觸發電壓 28.98~37.26V；保護模式為打嗝模式（電壓異常移除后自動恢復）；
電池低電壓保護：觸發條件為充電電壓達到 82.5%±2% 時；
短路保護：集成于多重保護體系，通過硬件邏輯觸發對應保護機制（與過負載保護模式協同）。
問題 3：ADD-55 系列開關電源的適用環境、安規標準及可靠性指標如何？
答案：
適用環境：工作溫度 - 10~+60℃（需參考減額曲線），儲存溫度 - 20~+85℃，工作 / 儲存濕度 10~95% RH；耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），海拔超過 2000 米時需按規則降額；
安規標準：符合 UL62368-1、TUV EN62368-1、IEC62368-1 等安全規范，電磁兼容（發射）符合 EN55022 Class B 標準，抗擾度符合 EN61000 系列等輕工業標準；
可靠性指標：MTBF（平均無故障時間）最小為 2002.7K hrs（Telcordia SR-332 標準），或 373.8K hrs（MIL-HDBK-217F 標準，25℃環境），具備 2 年保固。
