AD-155 系列是155W 單組輸出帶電池充電功能（UPS）的開關電源，具備國際通用 88~264VAC/124~370VDC 全范圍輸入、短路 / 過負載 / 過電壓 / 電池低電壓及極性等多重保護，采用自然風冷和 100% 滿載老化測試，PFC 頻率 67KHZ、PWM 頻率 134KHZ，符合多項國際安規標準，MTBF 值最高達 1818.3K hrs，提供 2 年保固，包含 AD-155A/B/C 三款型號，輸出電壓分別為 13.8V/27.6V/54V，額定功率 151.55W~156.5W，適用于多種需 UPS 備份的場景。
一、產品概述
產品名稱：AD-155 系列 155W 單組輸出帶電池充電功能（UPS）開關電源
核心特性：
輸入：國際通用全范圍交流 / 直流輸入（88~264VAC 或 124~370VDC）
保護：短路、過負載、過電壓、電池低電壓、電池極性保護
工藝：自然風冷，100% 滿載老化測試
頻率：PFC 工作頻率 67KHZ，PWM 工作頻率 134KHZ
質保：2 年保固
安規：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1 等多項國際認證
二、核心電氣規格（分型號）
| 規格項 | AD-155A | AD-155B | AD-155C |
|---|---|---|---|
| 輸出直流電壓（CH1） | 13.8V（調整范圍 12~14.5V） | 27.6V（調整范圍 24~29V） | 54V（調整范圍 48~58V） |
| 輸出直流電壓（CH2） | 13.3V | 27.1V | 53.5V |
| 額定電流（CH1） | 10.5A（范圍 0~11.5A） | 5A（范圍 0~5.5A） | 2.7A（范圍 0~2.7A） |
| 額定電流（CH2） | 0.5A（范圍 0~0.5A） | 0.5A（范圍 0~0.5A） | 0.2A（范圍 0~0.5A） |
| 額定功率 | 151.55W | 151.55W | 156.5W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 240mVp-p |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% |
三、輸入相關參數
電壓范圍：88~264VAC 或 124~370VDC
頻率范圍：47~63Hz
功率因素（滿載）：PF>0.92
效率（Typ.）：80%（AD-155A）、84%（AD-155B/C）
交流電流（Typ.）：2.5A/115VAC、1.5A/230VAC
浪涌電流（冷啟動）：23A/115VAC、45A/230VAC
漏電流：<1mA / 240VAC
四、保護功能詳情
| 保護類型 | 具體參數 | 保護模式 |
|---|---|---|
| 過負載 | CH1：額定功率 105%~135%；CH2：0.51~0.9A | 交流充電模式：恒電流限制，異常移除后自動恢復；UPS 模式：內部保險絲保護 |
| 過電壓（CH1） | 15.87~18.63V（AD-155A）、31.74~37.26V（AD-155B）、62.1~72.9V（AD-155C） | 關閉輸出電壓，重啟后恢復 |
| 電池低電壓 | 10V±0.8V（AD-155A）、19.5V(+1.5V,-1V)（AD-155B）、39V±2V（AD-155C） | 自動觸發保護，避免電池過放 |
五、環境與可靠性參數
工作溫度：-10~+60℃（需參考 “減額曲線”）
儲存溫度：-20~+85℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：1818.3K hrs min.（Telcordia SR-332）；229.9K hrs min.（MIL-HDBK-217F，25℃）

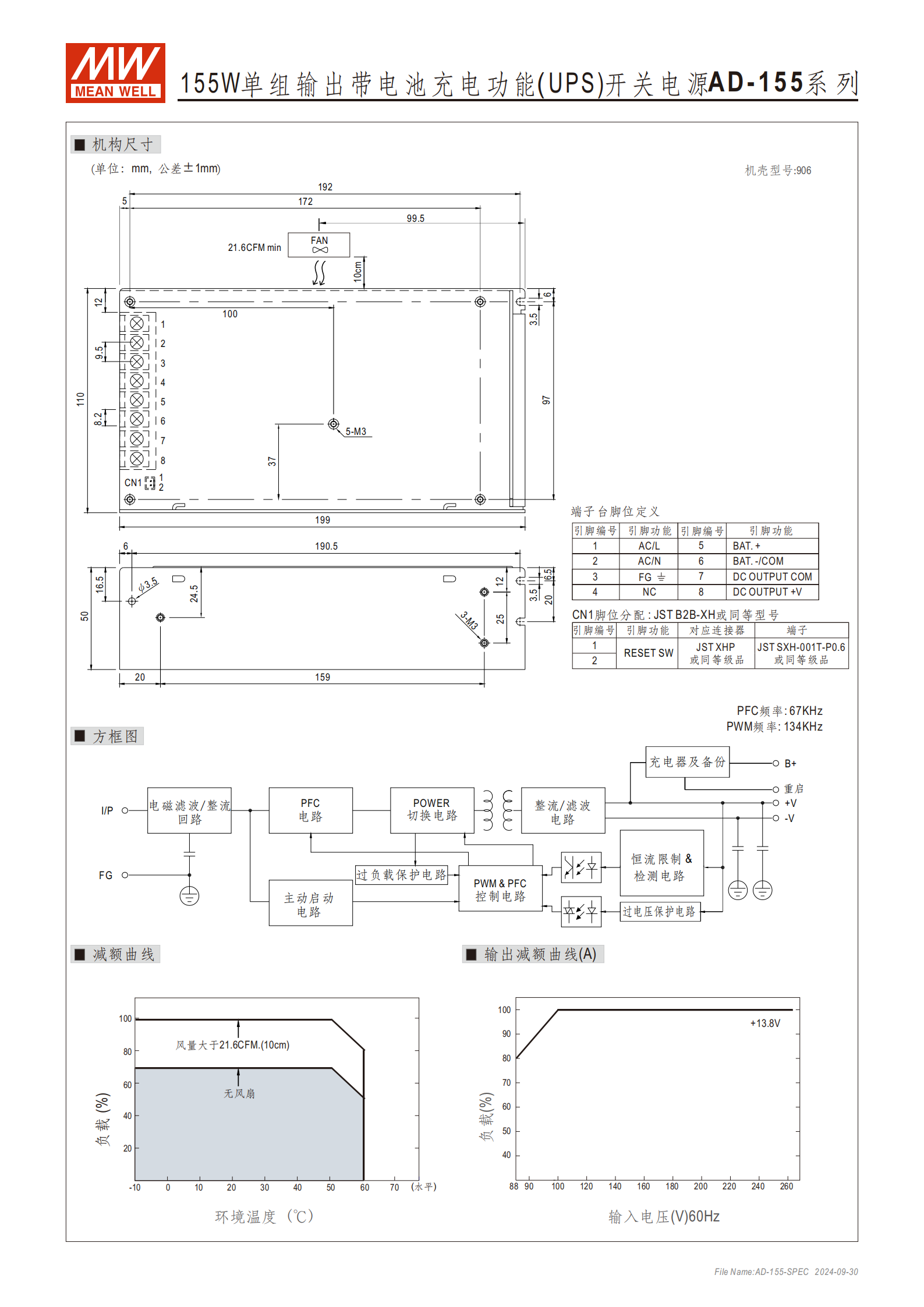

六、物理與端子參數
尺寸：19911050mm（LWH）
包裝：?jiǎn)闻_(tái)包裝 0.88Kg，16 臺 / 箱（15Kg/0.95CUFT）
端子臺腳位定義：
引腳編號 引腳功能 引腳編號 引腳功能 1 AC/L 5 BAT. + 2 AC/N 6 BAT. -/COM 3 FG 7 DC OUTPUT COM 4 NC 8 DC OUTPUT +V
4. 關鍵問題
問題 1：AD-155 系列三款型號的核心輸出差異是什么，分別適用于哪些電壓需求場景？
答案：三款型號的核心輸出差異集中在 CH1 直流電壓、額定電流和額定功率，具體如下：
| 型號 | CH1 直流電壓 | 額定電流（CH1） | 額定功率 | 適用場景 |
|---|---|---|---|---|
| AD-155A | 13.8V | 10.5A | 151.55W | 12V 級電池充電、低電壓設備供電 |
| AD-155B | 27.6V | 5A | 151.55W | 24V 級電池充電、中等電壓設備 |
| AD-155C | 54V | 2.7A | 156.5W | 48V 級電池充電、高壓設備供電 |
問題 2：AD-155 系列開關電源的保護功能覆蓋哪些風險場景，對應的保護機制是什么？
答案：覆蓋 5 類核心風險場景，保護機制如下：
過負載風險：CH1 觸發閾值為額定功率 105%~135%、CH2 為 0.51~0.9A，交流充電模式下恒電流限制且異常移除后自動恢復，UPS 模式通過內部保險絲保護；
過電壓風險：CH1 過壓閾值 15.87~72.9V（分型號），保護機制為關閉輸出，重啟后恢復；
電池相關風險：包含電池低電壓保護（閾值 10V±0.8V~39V±2V，分型號）和電池極性保護，避免電池過放或接反損壞；
短路風險：通過內置保護電路直接響應，避免電路燒毀；
輸入異常風險：寬電壓輸入范圍（88~264VAC/124~370VDC）適配不同電網，浪涌電流限制（冷啟動 23A/115VAC、45A/230VAC）減少開機沖擊。
問題 3：AD-155 系列在環境適應性和可靠性方面的關鍵指標是什么，是否適合高海拔場景使用？
答案：環境適應性和可靠性關鍵指標如下：
溫度適應性：工作溫度 - 10~+60℃（需參考減額曲線），儲存溫度 - 20~+85℃；
濕度適應性：工作濕度 20~90% RH、儲存濕度 10~95% RH（均無冷凝）；
振動抗性：10~500Hz、2G 條件下，X/Y/Z 軸各耐受 60 分鐘振動；
可靠性：MTBF 最高達 1818.3K hrs（Telcordia SR-332 標準，25℃），遠超行業常規水平。
關于高海拔場景：文檔明確說明，當海拔超過 2000 米（6500 英尺）時，無風扇機型環境溫度需按每 1000 米下降 3.5℃的比例減額，有風扇機型按每 1000 米下降 5℃減額，因此在合規減額的前提下，可適用于高海拔場景。
