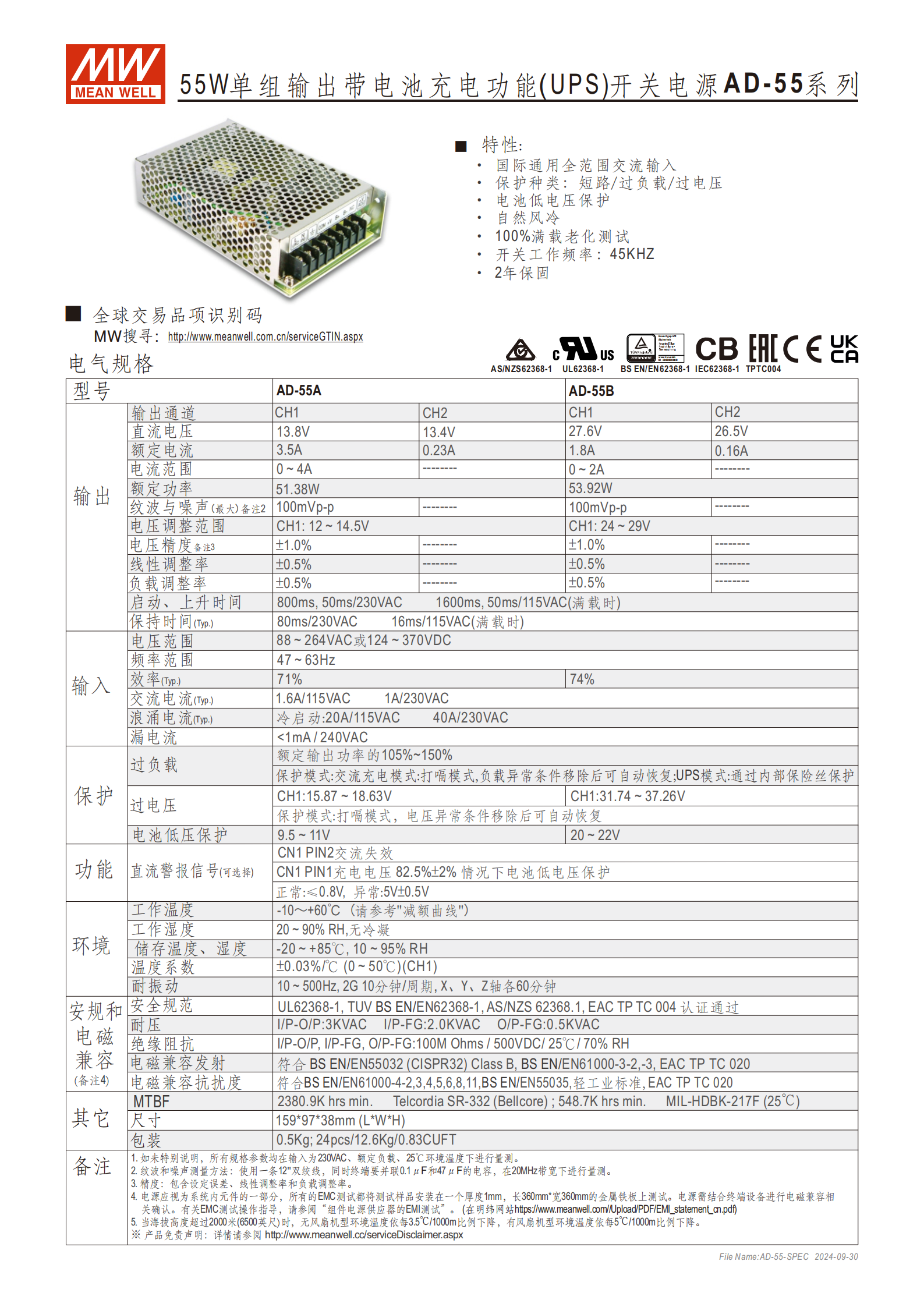

AD-55 系列是55W 單組輸出帶電池充電功能（UPS）的開關電源，具備國際通用全范圍交流 / 直流輸入（88~264VAC 或 124~370VDC），分為 AD-55A（CH1：13.8V/3.5A，CH2：13.4V/0.23A）和 AD-55B（CH1：27.6V/1.8A，CH2：26.5V/0.16A）兩款型號，擁有短路 / 過負載 / 過電壓 / 電池低電壓多重保護，支持自然風冷、100% 滿載老化測試，符合多項國際安規與電磁兼容標準，工作溫度范圍 - 10~+60℃，尺寸為 1599738mm，提供 2 年保固。
AD-55 系列是55W 單組輸出帶電池充電功能（UPS）的開關電源，專為需要不間斷供電與電池充電的場景設計，具備國際通用輸入、多重保護、高可靠性等特點，通過 100% 滿載老化測試，開關工作頻率為45KHZ，提供 2 年保固服務，適用于多種工業及民用設備。
二、核心型號與輸出參數
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| AD-55A | CH1 | 13.8V | 3.5A | 0~4A | 51.38W | 12~14.5V | ±1.0% |
| CH2 | 13.4V | 0.23A | —— | —— | —— | —— | |
| AD-55B | CH1 | 27.6V | 1.8A | 0~2A | 53.92W | 24~29V | ±1.0% |
| CH2 | 26.5V | 0.16A | —— | —— | —— | —— |
紋波與噪聲：最大100mVp-p（測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬）
線性調整率：±0.5%（CH1）
負載調整率：±0.5%（CH1）
啟動 / 上升時間：800ms/50ms（230VAC 滿載）、1600ms/50ms（115VAC 滿載）
三、輸入?yún)?shù)
電壓范圍：88~264VAC 或 124~370VDC（國際通用全范圍）
頻率范圍：47~63Hz
效率（Typ.）：71%~74%
交流電流（Typ.）：1.6A/115VAC、1A/230VAC
浪涌電流（Typ.）：冷啟動 20A/115VAC、40A/230VAC
漏電流：<1mA / 240VAC
輸入保護：過負載、過電壓、電池低壓保護（詳見保護功能部分）
四、保護功能
| 保護類型 | 具體參數 | 保護模式 |
|---|---|---|
| 過負載保護 | 觸發條件：額定輸出功率的 105%~150% | 交流充電模式：打嗝模式，負載異常移除后自動恢復；UPS 模式：內部保險絲保護 |
| 過電壓保護 | AD-55A（CH1）：15.87~18.63V；AD-55B（CH1）：31.74~37.26V | 打嗝模式，電壓異常移除后自動恢復 |
| 電池低壓保護 | AD-55A：9.5~11V；AD-55B：20~22V | 配合直流警報信號觸發（CN1 PIN1） |
五、功能與端子定義
直流警報信號（可選）：
CN1 PIN1：電池低電壓保護（充電電壓 82.5%±2% 時觸發，信號 5V±0.5V）
CN1 PIN2：交流失效檢測（正?！?.8V，異常狀態信號）

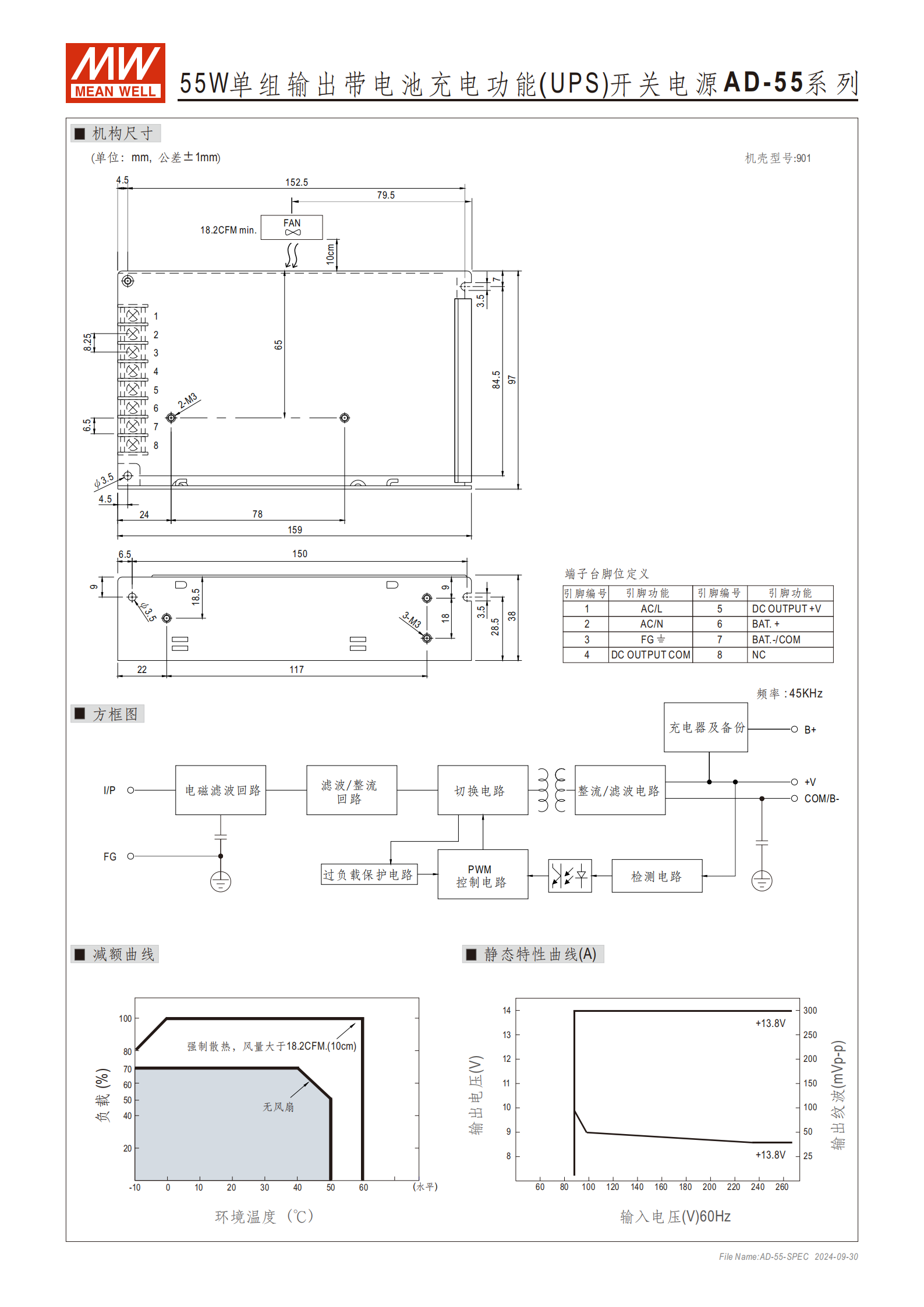

端子臺腳位定義：
引腳編號 引腳功能 引腳編號 引腳功能 1 AC/L 5 DC OUTPUT+V 2 AC/N 6 BAT.+ 3 FG 7 BAT.-/COM 4 DC OUTPUT COM 8 NC（空腳）
六、環境與安規要求
環境參數：
工作溫度：-10~+60℃（需參考減額曲線）
儲存溫度：-20~+85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃，CH1）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
安規與電磁兼容：
安全規范：UL62368-1、TUV EN62368-1、AS/NZS 62368.1、EAC TP TC 004、BS EN/EN62368-1、IEC62368-1
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms / 500VDC/25℃/70% RH
電磁兼容發射：符合 EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、EAC TP TC 020（輕工業標準）
七、其他關鍵信息
MTBF（平均無故障時間）：
Telcordia SR-332（Bellcore）標準：2380.9K hrs min.
MIL-HDBK-217F 標準（25℃）：548.7K hrs min.
包裝：24pcs / 箱，每箱 12.6Kg，容積 0.83 CUFT
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題與答案
問題 1：AD-55 系列兩款型號（AD-55A/AD-55B）的核心輸出差異是什么？適用于哪種電壓規格的電池充電場景？
答案：核心輸出差異集中在主通道（CH1）的電壓和電流參數：AD-55A 的 CH1 為 13.8V/3.5A（0~4A 可調），適配 12V 規格電池的充電與供電；AD-55B 的 CH1 為 27.6V/1.8A（0~2A 可調），適配 24V 規格電池的充電與供電。兩款副通道（CH2）僅提供輔助輸出（AD-55A：13.4V/0.23A，AD-55B：26.5V/0.16A），無電流調節范圍。
問題 2：AD-55 系列開關電源的過負載保護機制有何特點？不同工作模式下的保護邏輯是否一致？
答案：過負載保護具備模式區分特性，邏輯不一致：① 交流充電模式下，采用 “打嗝模式” 保護，當負載異常（超過額定功率 105%~150%）時電源間歇性停止輸出，待負載恢復正常后可自動重啟，無需人工干預；② UPS 模式（電池供電模式）下，通過內部保險絲熔斷實現保護，需更換保險絲才能恢復工作，避免電池因過載持續放電受損。
問題 3：AD-55 系列的工作環境限制有哪些？在高海拔場景使用時需注意什么？
答案：基礎工作環境限制：① 工作溫度：-10~+60℃（需參考減額曲線，負載越高可承受溫度越低）；② 工作濕度：20~90% RH（無冷凝）；③ 耐振動：10~500Hz、2G 條件下 X/Y/Z 軸各 60 分鐘。高海拔（>2000 米）使用注意事項：無風扇機型的環境溫度需按 “每 1000 米下降 3.5℃” 調整，有風扇機型按 “每 1000 米下降 5℃” 調整，避免因空氣散熱效率降低導致電源過熱保護。
