MEAN WELL PSC-160 系列是 160W 單組輸出帶電池型充電器（具備 UPS 功能），支持90VAC~264VAC 全范圍交流輸入，含主動式 PFC 功能，效率高達 90%，提供 CH1（13.8V/4A）和 CH2（27.6V）雙輸出組別，具備短路 / 過負載 / 過電壓等全面保護及 AC OK、電池低壓繼電器吸合警報功能，有 PCB 型和封閉型（帶 L 支架及上蓋）兩種機型，適用于安全系統、UPS 系統等場景，工作溫度范圍 - 20~+70℃，通過多項國際安規認證，提供 2 年保固。
品牌與系列：MEAN WELL（明緯）PSC-160 系列
產品類型：160W 單組輸出帶電池型充電器，具備 UPS 功能
核心定位：適用于需要后備電源的安全類、監控類系統，提供穩定供電及電池充電解決方案
機型選擇：
PCB 型：基礎款，無外殼
封閉型（型號后綴 - C，如 PSC-160A-C、PSC-160B-C）：帶 L 支架及上蓋，防護性更強
質保期限：2 年保固
核心優勢：全范圍交流輸入、主動式 PFC、高效率、全面保護與警報功能、小型化設計（6"x3" PCB 尺寸）
二、關鍵特性
| 特性類別 | 具體內容 |
|---|---|
| 輸入特性 | 國際通用全范圍輸入：90~264VAC（交流）、127~370VDC（直流）；頻率范圍 47~63Hz |
| 能效相關 | 主動式 PFC 功能，滿載功率因數 0.95（230VAC）/0.98（115VAC）；效率最高達 90%（Typ.） |
| 工作環境 | 自然風冷散熱；工作溫度 - 20~+70℃（需參考減額曲線）；儲存溫度 - 20~+85℃，濕度 10~95% RH（無冷凝） |
| 可靠性 | 100% 滿載老化測試；MTBF 最小值：2005.3K hrs（Telcordia SR-332）、257.1K hrs（MIL-HDBK-217F，25℃） |
三、電氣規格詳情
| 規格類別 | 具體參數 |
|---|---|
| 輸出參數 | 輸出組別：CH1（13.8V，可調范圍 12~15V）、CH2（27.6V）；CH1 額定電流 4A，總輸出功率 160W |
| 精度與穩定性 | 電壓精度 ±1.0%；線性調整率 ±0.5%；負載調整率 ±0.5%；輸出紋波 240mVp-p（20MHz 帶寬） |
| 啟動與保持 | 冷機啟動時間 2000ms（230VAC），上升時間 30ms（230VAC）；保持時間 Typ. 40ms（230VAC） |
| 電流相關 | 交流輸入電流 Typ.：2.5A（115VAC）、1.5A（230VAC）；浪涌電流 Typ.：35A（115VAC 冷啟動）、70A（230VAC 冷啟動）；漏電流 < 1mA（240VAC） |
四、保護與警報功能
保護功能：
核心保護：短路保護、過負載保護、過電壓保護
電池相關保護：電池低壓保護（<11V for CH1）、電池反極性保護（通過保險絲）
保護模式：過負載為打嗝模式，移除異常負載后自動恢復；過電壓為關斷輸出，重啟電源后恢復

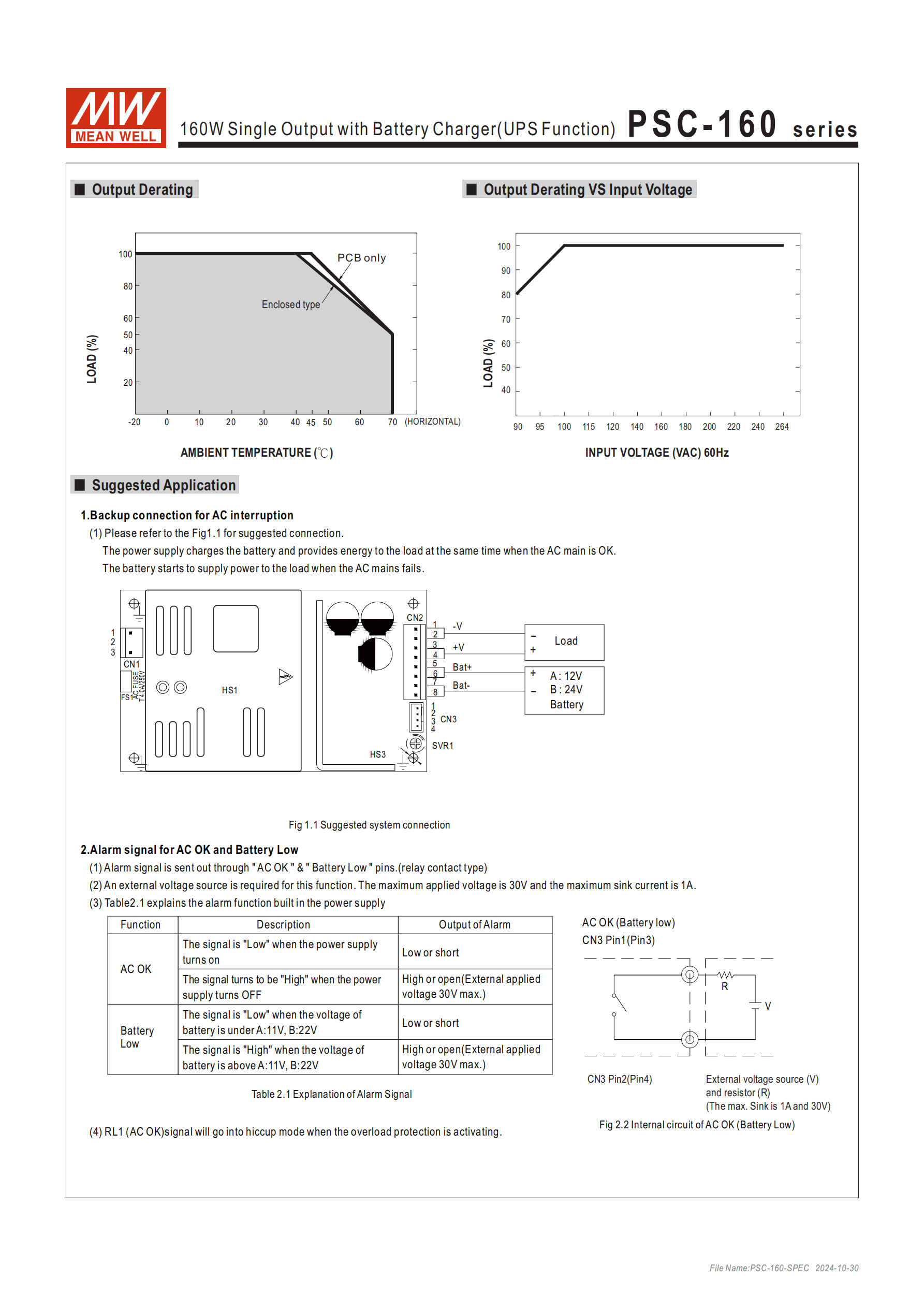

警報功能：
信號類型：AC OK 和電池低壓繼電器吸合信號輸出
規格限制：最大額定值 30V/1A，需外部電壓源支持
信號邏輯：
警報類型 信號狀態說明 AC OK 開 = AC 正常（AC Ok），關 = AC 故障（AC Fail）；過載保護激活時進入打嗝模式 電池低壓 開 = 電池低壓（<11V for A 型 / 22V for B 型），關 = 電池電壓正常

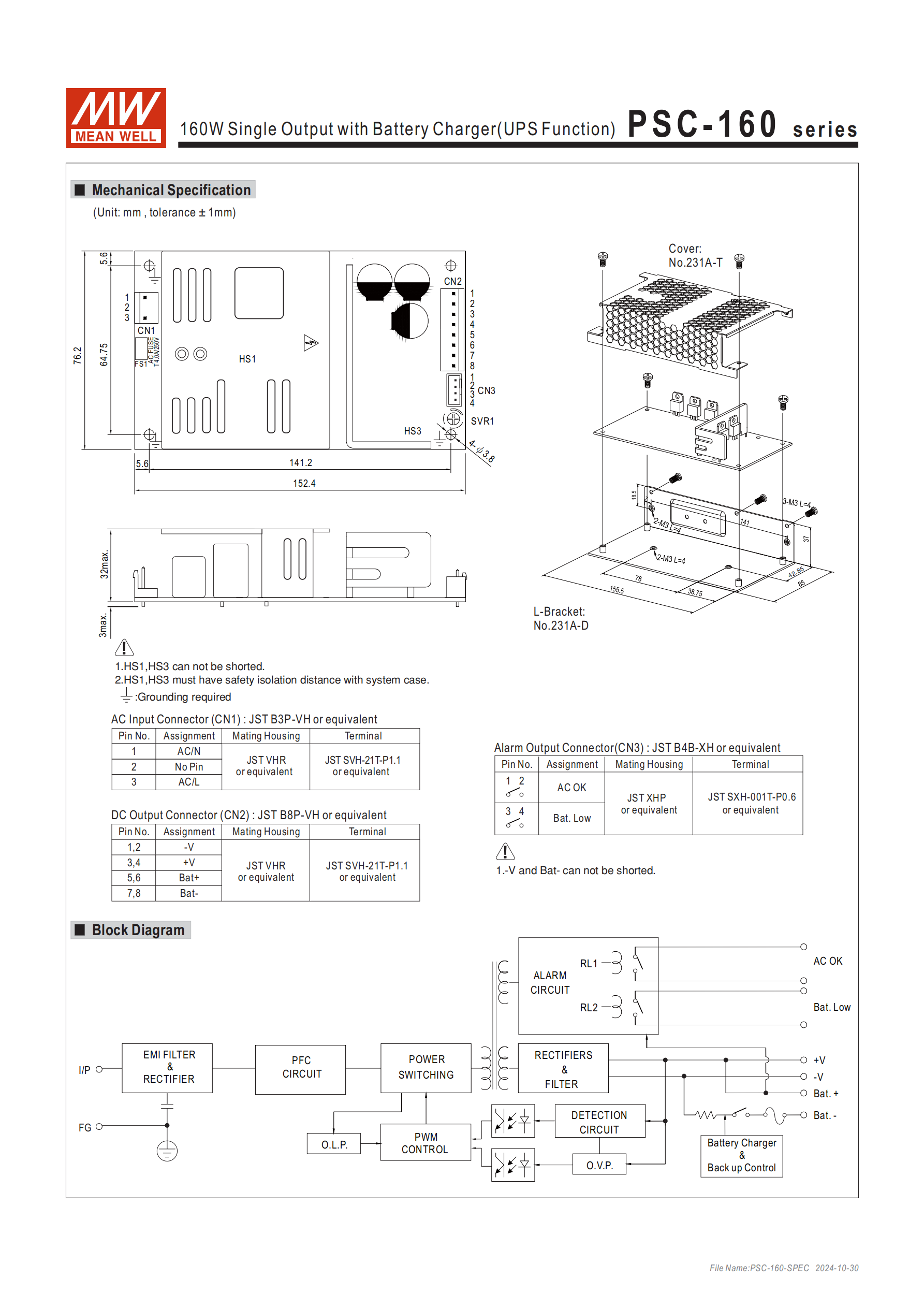

五、物理與包裝參數
| 類型 | 尺寸（LWH） | 重量 | 包裝規格 |
|---|---|---|---|
| PCB 型 | 152.476.232mm | 0.35Kg | 42pcs/15.7Kg/1.02CUFT |
| 封閉型 | 155.48537mm | 0.45Kg | 32pcs/15.4Kg/0.83CUFT |
六、安規與電磁兼容
安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓與絕緣：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC；絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準、EAC TP TC 020
七、應用場景
安全系統、應急照明系統
報警系統、UPS 系統
中央監控系統、存取系統
4. 關鍵問題
問題 1：PSC-160 系列充電器的核心供電能力與適配場景是什么？
答案：核心供電能力為 160W 總輸出功率，提供 CH1（13.8V/4A，可調 12~15V）和 CH2（27.6V）雙輸出組別，支持 90~264VAC 全范圍交流輸入及 127~370VDC 直流輸入，具備 UPS 功能（交流電中斷時電池供電）；適配場景集中在需要穩定后備電源的系統，包括安全系統、應急照明系統、報警系統、UPS 系統、中央監控系統及存取系統。
問題 2：該系列充電器的保護與警報功能如何保障系統安全？
答案：保護功能層面，涵蓋短路、過負載、過電壓、電池低壓、電池反極性（保險絲）多重保護，過負載時為打嗝模式（異常移除后自動恢復），過電壓時關斷輸出（重啟恢復），避免設備損壞；警報功能通過 AC OK 和電池低壓繼電器吸合信號反饋狀態，AC OK 信號 “開” 表示交流正常、“關” 表示交流故障，電池低壓信號 “開” 表示電壓低于 11V（A 型）/22V（B 型）、“關” 表示正常，最大支持 30V/1A 外部電壓源，便于用戶實時監控供電狀態，及時處理異常。
問題 3：PSC-160 系列的兩種機型（PCB 型與封閉型）在結構、尺寸及包裝上有何差異？
答案：差異集中在結構設計、物理參數及包裝規格，具體如下：
| 對比維度 | PCB 型 | 封閉型（帶 L 支架及上蓋） |
|---|---|---|
| 結構特點 | 無外殼，僅 PCB 板 | 含 L 支架及上蓋，防護性更強 |
| 尺寸（LWH） | 152.476.232mm | 155.48537mm |
| 單臺重量 | 0.35Kg | 0.45Kg |
| 包裝規格 | 42pcs/15.7Kg/1.02CUFT | 32pcs/15.4Kg/0.83CUFT |
