PSC-100 系列是100W 單組輸出帶 UPS 功能的電池型充電器，提供 PSC-100A（13.8V 輸出）和 PSC-100B（27.6V 輸出）兩種型號，分為光板型和封閉型，具備國際通用 90~264VAC 寬交流輸入、短路 / 過負載 / 過電壓等多重保護、AC OK 與電池低壓警報輸出功能，遵循 UL62368-1 等多項安規認證，工作溫度范圍 - 20~+70°C，基板型尺寸 12776.231mm、機殼型 1308537mm，享有2 年保固，適用于需電池備份供電的場景。

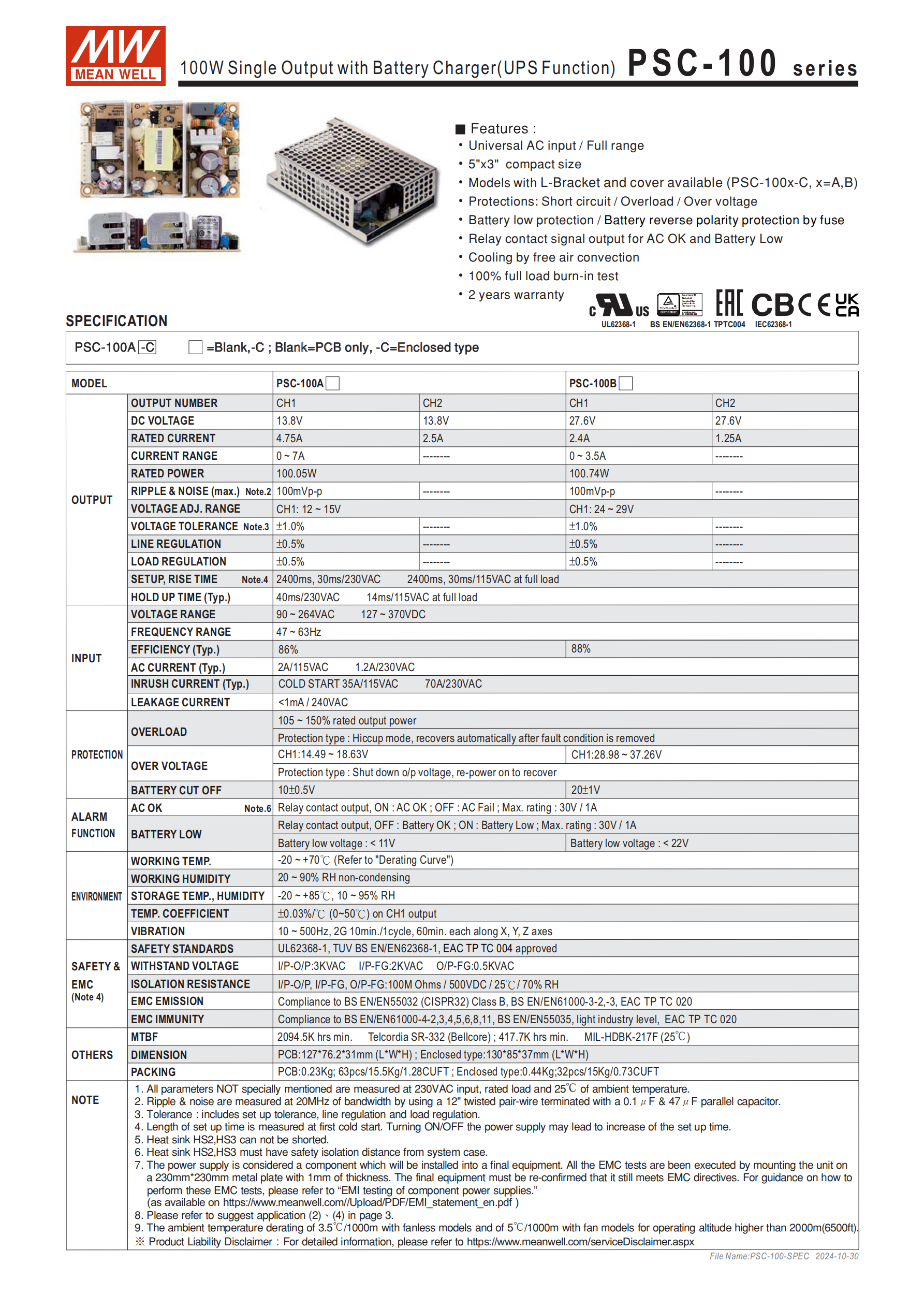

| 項目 | 詳情 |
|---|---|
| 產品名稱 | 100W 單組輸出帶電池型充電器（UPS 功能） |
| 系列型號 | PSC-100 系列（PSC-100A、PSC-100B） |
| 產品形態 | 光板型（Blank）、封閉型（-C，配備 L 型支架和機蓋，僅 PSC-100x-C，x=A/B） |
| 核心特性 | 國際通用寬輸入、多重保護、AC OK / 電池低壓警報、自然風冷、100% 滿載老化 |
| 保固期限 | 2 年 |
| 安規認證 | UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 |
二、電氣規格詳情
（1）輸出參數
| 參數 | PSC-100A | PSC-100B | 備注 |
|---|---|---|---|
| 直流電壓 | 13.8V（CH1/CH2） | 27.6V（CH1/CH2） | - |
| 額定電流 | CH1：4.75A；CH2：2.5A | CH1：2.4A；CH2：1.25A | - |
| 電流范圍 | CH1：0~7A；CH2：0~3.5A | - | - |
| 額定功率 | 100.05W | 100.74W | - |
| 紋波與噪聲（最大） | 100mVp-p | 100mVp-p（CH1：24~29V） | 按備注 2 方法測量 |
| 電壓調整范圍 | CH1：12~15V | - | - |
| 電壓精度 | ±1.0% | ±1.0% | 含設定誤差、線性 / 負載調整率 |
| 線性調整率 | ±0.5% | ±0.5% | - |
| 負載調整率 | ±0.5% | ±0.5% | - |
| 啟動 / 上升 / 保持時間（滿載） | 啟動：2400ms（115/230VAC）；上升：30ms（230VAC）/14ms（115VAC）；保持：40ms（230VAC）/14ms（115VAC） | - | 冷機啟動，快速開關機可能延長 |
（2）輸入?yún)?shù)
| 參數 | 詳情 |
|---|---|
| 電壓范圍 | 90~264VAC、127~370VDC |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 最高 88%（1.2A/230VAC） |
| 交流電流（Typ.） | 2A/115VAC、1.2A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：35A/115VAC、70A/230VAC |
| 漏電流 | <1mA/240VAC |
三、保護與警報功能
（1）保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~150% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | PSC-100A（CH1）：14.49~18.63V；PSC-100B（CH1）：28.98~37.26V | 關斷輸出，電源重啟后恢復 |
| 電池低壓保護 | PSC-100A：<11V；PSC-100B：<22V | 繼電器吸合警報 |
| 其他保護 | 短路保護、電池反極性保護（保險絲）、切斷電池（10±0.5V/20±1V） | - |
（2）警報功能
| 功能 | 觸發條件 | 輸出特性 |
|---|---|---|
| AC OK | 開：AC 正常；關：AC 中斷 | 繼電器吸合輸出，最大額定值 30V/1A |
| 電池低壓 | 開：電池低壓（A<11V/B<22V）；關：電池正常 | 繼電器吸合輸出，最大額定值 30V/1A |
| 過載關聯警報 | 過載保護激活時 | RL1（AC OK）信號進入打嗝模式 |
四、環境與物理規格
（1）環境參數
| 參數 | 詳情 |
|---|---|
| 工作溫度 | -20~+70°C（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 / 濕度 | -20~+85°C、10~95%RH |
| 溫度系數 | ±0.03%/°C（0~50°C，CH1） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘 |
| 海拔適應 | 超過 2000 米時，無風扇機型每 1000 米環境溫度降 3.5°C；有風扇機型降 5°C |
（2）物理與包裝規格
| 項目 | 基板型 | 機殼型 |
|---|---|---|
| 尺寸（LWH） | 12776.231mm（公差 ±1mm） | 1308537mm（公差 ±1mm） |
| 重量 | 0.23Kg | 0.44Kg |
| 包裝規格 | 63pcs/15.5Kg/1.28CUFT | 32pcs/15Kg/0.73CUFT |
五、連接與應用
（1）連接器規格
| 接口類型 | 連接器型號 | 引腳功能 |
|---|---|---|
| 交流輸入（CN1） | JST B3P-VH 或同等級 | 1：AC/N；2：無引腳；3：AC/L |
| 直流輸出（CN2） | JST B8P-VH 或同等級 | 1/2：-V；3/4：+V；5/6：Bat+；7/8：Bat- |
| 警報輸出（CN3） | JST B4B-XH 或同等級 | 1/2：AC OK；3/4：電池低壓 |
（2）應用建議

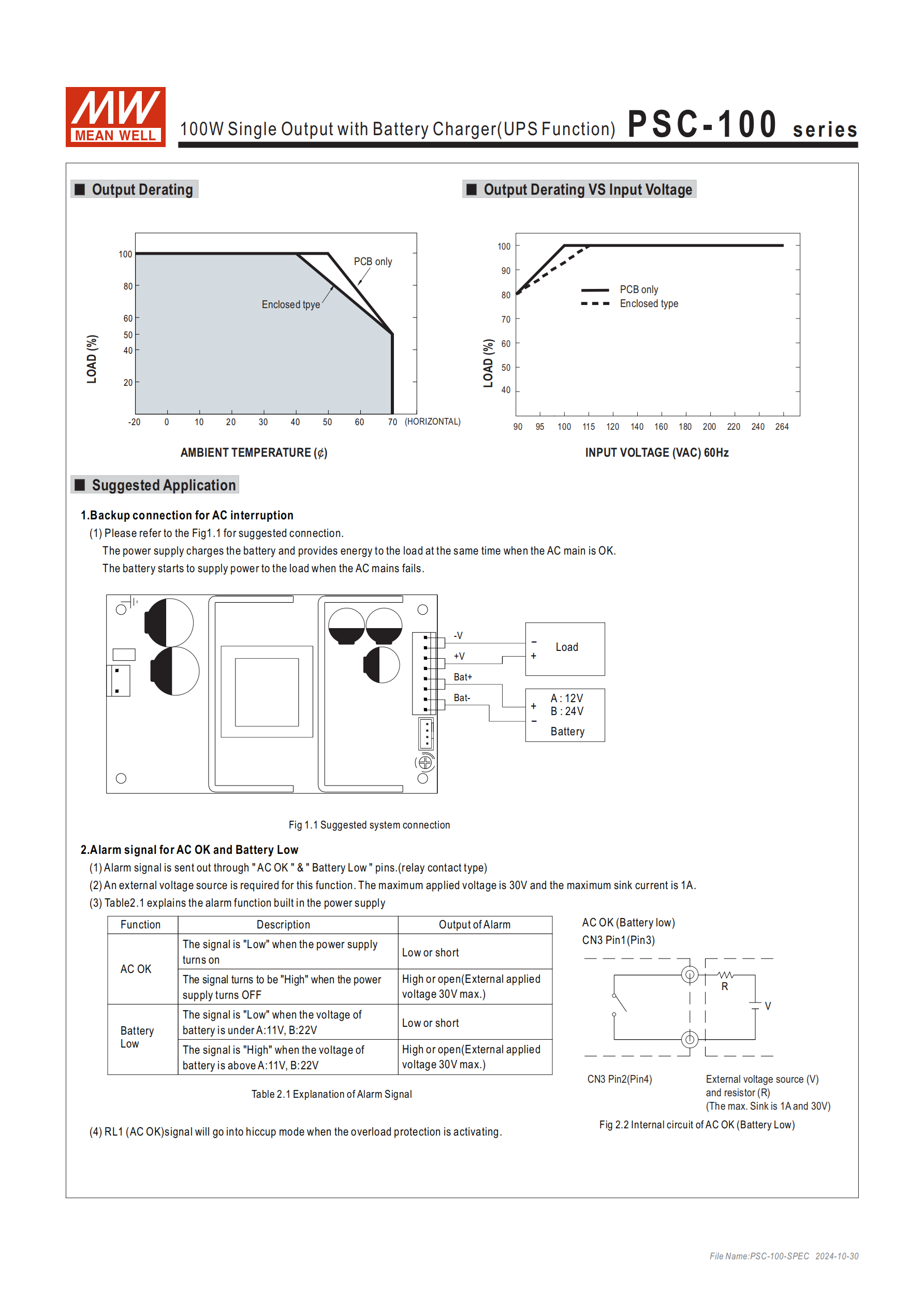

供電邏輯：AC 正常時，充電器同時給電池充電和負載供電；AC 失效時，電池自動給負載備份供電（參考圖 1.1）。
警報使用：警報功能需外部電壓源（最大 30V），最大吸收電流 1A（參考圖 2.2）。
安裝注意：HS2/HS3 不可短路，且與系統機殼需滿足安規絕緣距離；-V 與 Bat - 不可短路；M1/M2/M3 需與底架地電氣連接。
EMC 測試：電源需安裝在 1mm 厚、230*230mm 金屬鐵板上測試，建議結合終端設備確認電磁兼容特性。
4. 關鍵問題
問題 1：PSC-100A 和 PSC-100B 的核心輸出差異是什么？適用場景有何不同？
答案：核心輸出差異集中在電壓和電流規格，具體對比如下：
| 型號 | 直流輸出電壓 | 額定電流（CH1/CH2） | 額定功率 | 適用場景 |
|---|---|---|---|---|
| PSC-100A | 13.8V | 4.75A/2.5A | 100.05W | 適配 12V 電池系統，需中低電流供電的設備（如小型監控、便攜式設備備份電源） |
| PSC-100B | 27.6V | 2.4A/1.25A | 100.74W | 適配 24V 電池系統，需高壓供電的設備（如工業傳感器、小型工控設備備份電源） |
問題 2：該充電器的保護功能覆蓋哪些場景？異常情況發生后如何恢復正常？
答案：保護功能及恢復方式如下：
過負載保護：觸發條件為額定功率的 105%~150%，保護模式為打嗝模式，移除負載異常后可自動恢復；
過電壓保護：PSC-100A（CH1）觸發電壓 14.49~18.63V，PSC-100B（CH1）28.98~37.26V，保護模式為關斷輸出，需重啟電源恢復；
其他保護：短路保護、電池反極性保護（通過保險絲）、電池低壓保護（<11V/22V），其中反極性保護需更換保險絲恢復，短路和電池低壓保護在故障排除后自動恢復。
問題 3：在高海拔（如 3000 米）環境下使用該充電器，需注意什么？其工作溫度上限會發生怎樣的變化？
答案：高海拔使用注意事項及溫度變化如下：
注意事項：需遵循海拔高度對環境溫度的減額要求，且確保設備絕緣性能符合高海拔電氣安全標準；
溫度上限變化：該系列為無風扇機型，根據文檔要求，海拔超過 2000 米時，每升高 1000 米環境溫度上限下降 3.5°C；3000 米海拔較 2000 米升高 1000 米，因此工作溫度上限從 70°C 降至 70°C - 3.5°C = 66.5°C，需在此溫度以下使用以保證設備穩定性。
