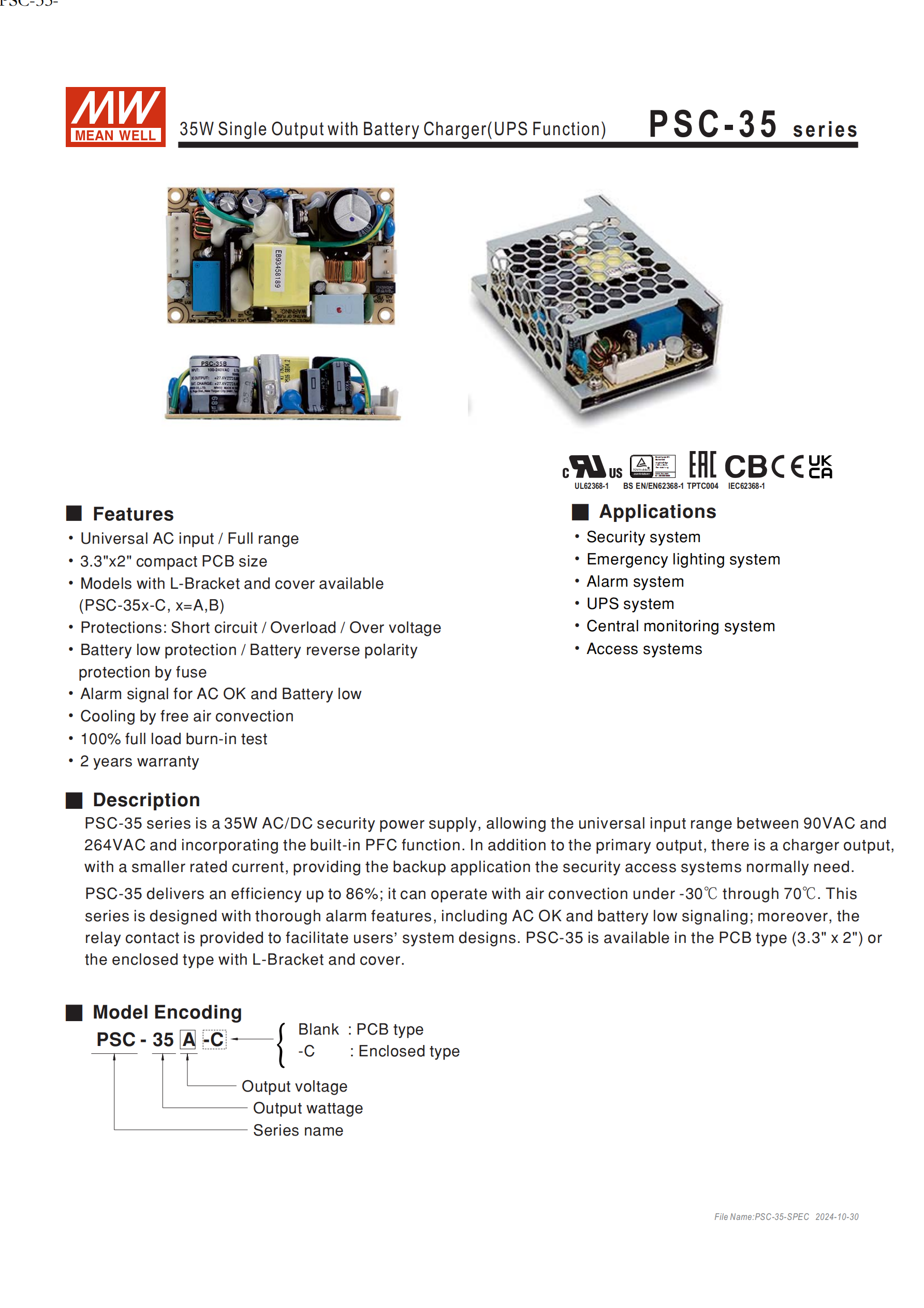

PSC-60 系列是一款 60W 單組輸出帶電池型充電器（具備 UPS 功能），提供PSC-60A、PSC-60B兩種型號，支持90~264VAC國際通用全范圍交流輸入，輸出直流電壓分別為 13.8V（2.8A）和 27.6V（1.4A/0.75A），具備短路、過負載、過電壓等多重保護，以及 AC OK 和電池低壓警報功能，工作溫度范圍為 - 20~+70℃，通過多項國際安規認證，提供 2 年保固，適用于需要備用電源的各類設備場景。
產品名稱：60W 單組輸出帶電池型充電器（UPS 功能）
系列型號：PSC-60 系列（含 PSC-60A、PSC-60B）
產品形態：基板型（無后綴）、機殼型（-C 后綴），機殼型配備 L 型支架和機蓋
核心優勢：國際通用輸入、多重保護、UPS 備用功能、自然風冷、100% 滿載老化、2 年保固
安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、IEC62368-1 等國際標準
二、核心電氣參數
（1）輸出規格（關鍵參數）

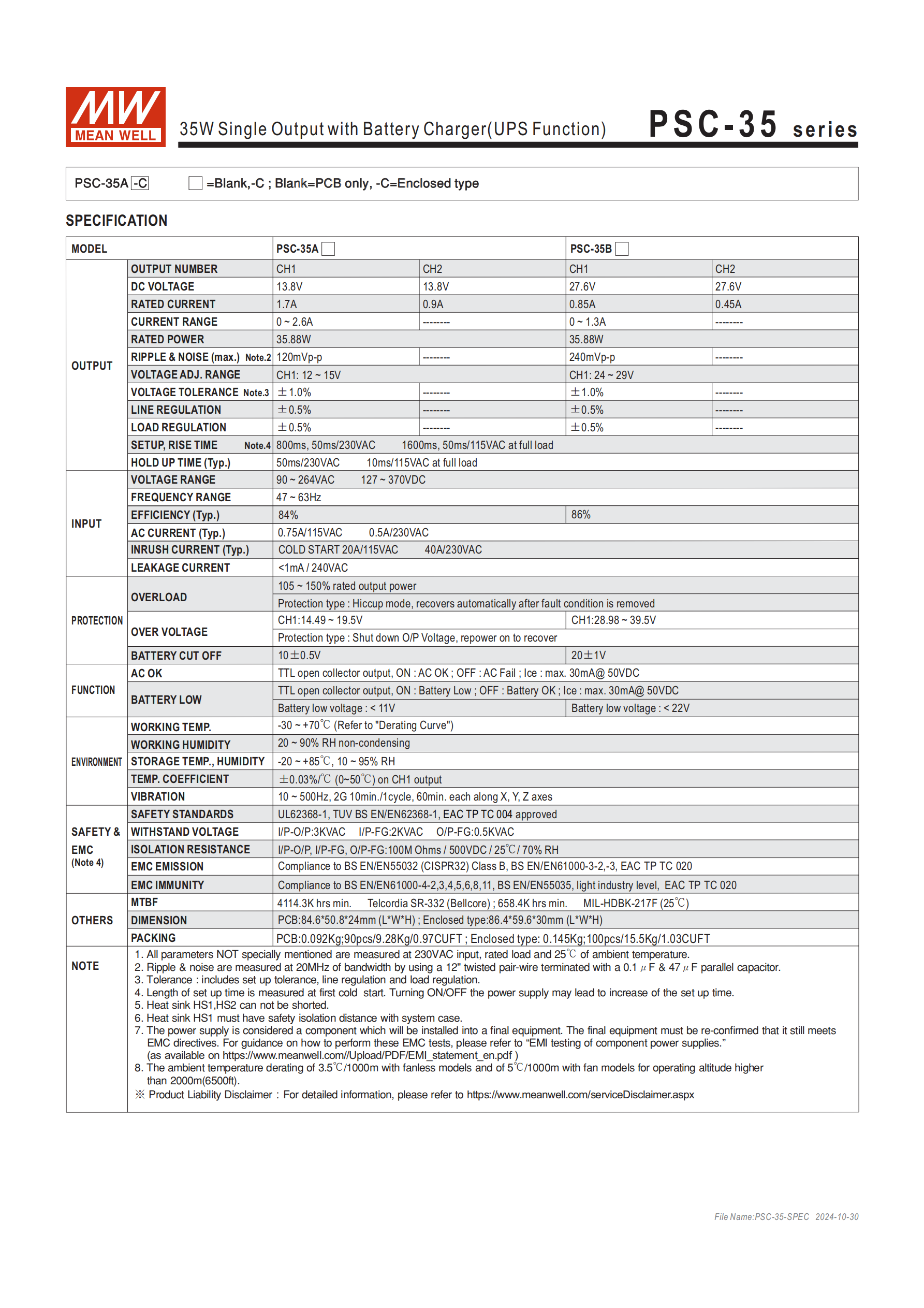

| 型號 | 輸出組別 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|---|
| PSC-60A | CH1 | 13.8V | 2.8A | 0~4.3A | 59.34W | 120mVp-p | 12~15V |
| PSC-60B | CH1 | 27.6V | 1.4A | 0~2.15A | 59.34W | 240mVp-p | 24~29V |
| PSC-60B | CH2 | 27.6V | 0.75A | - | - | - | - |
電壓精度：±0.5%~±1.0%（含設定誤差、線性調整率、負載調整率）
啟動 / 上升時間：230VAC 時 800ms/50ms，115VAC 時 1600ms/50ms（滿載）
（2）輸入規格
電壓范圍：90~264VAC（交流）、127~370VDC（直流）
頻率范圍：47~63Hz
典型效率：84%
交流電流：1.6A/115VAC、1A/230VAC（Typ.）
浪涌電流：冷啟動 30A/115VAC、60A/230VAC（Typ.）
漏電流：<1mA / 240VAC
三、保護功能詳情
| 保護類型 | 觸發條件 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載保護 | 額定輸出功率的 105%~150% | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓保護 | PSC-60A：14.49~18.63V；PSC-60B：28.98~37.26V | 打嗝模式 | 異常條件移除后自動恢復 |
| 電池低壓保護 | PSC-60A：<11V；PSC-60B：<22V | TTL 開放集電極輸出警報 | - |
| 電池切斷保護 | PSC-60A：10.5±0.5V；PSC-60B：21±1V | 切斷電池供電 | 電壓恢復后重新連接 |
| 其他保護 | 短路保護、電池反極性保護（保險絲） | 對應專項保護機制 | 故障排除后恢復 |
四、警報與功能特性
| 功能名稱 | 輸出類型 | 工作邏輯 | 電氣參數限制 |
|---|---|---|---|
| AC OK 警報 | TTL 開放集電極輸出 | 開 = AC 正常，關 = AC 失效 | Ice 最大 30mA@50VDC |
| 電池低壓警報 | TTL 開放集電極輸出 | 低 = 電池低壓，高 = 電池正常 | Ice 最大 30mA@50VDC |
五、環境與物理特性
工作環境：溫度 - 20~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 20~+85℃，濕度 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃，CH1）
耐振動：10~500Hz，2G，X、Y、Z 軸各 60 分鐘 / 周期
尺寸與重量：
基板型：101.650.829mm（LWH），0.13Kg，96pcs/13.5Kg/1.39CUFT
機殼型：103.46237mm（LWH），0.29Kg，45pcs/14Kg/0.63CUFT
MTBF：3681.4K hrs min.（Telcordia SR-332）；589.7K hrs min.（MIL-HDBK-217F，25℃）
六、應用建議

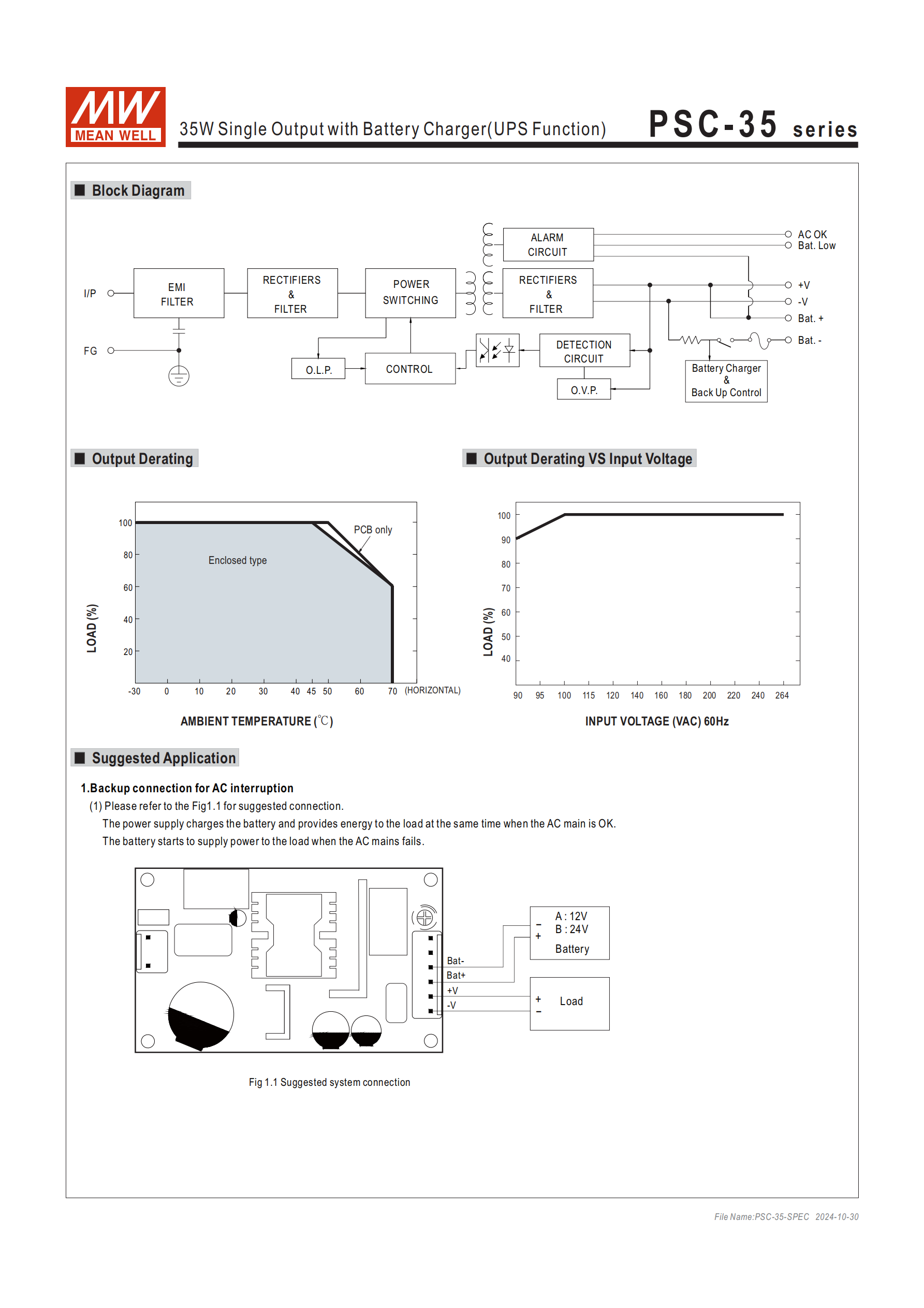

AC 中斷備用連接：交流電正常時，充電器同時給電池充電和負載供電；交流電失效時，電池自動給負載供電（建議參照圖 1.1 連接，A 對應 12V 系統，B 對應 24V 系統）
警報功能使用：AC OK 和電池低壓警報需外部電壓源，最大供電電壓 50VDC，最大吸收電流 30mA
安裝注意：HS1、HS2 不可短路；HS1 與系統機殼需滿足安規絕緣距離；M1（安全地）需與 M2 及底架地電氣連接以優化 EMC 特性
高海拔使用：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃
4. 關鍵問題
問題 1：PSC-60 系列充電器的核心 UPS 功能如何實現？適用于哪些電壓規格的系統？
答案：UPS 功能通過 “交流電正常時充電 + 供電，交流電失效時電池供電” 的模式實現：當 90~264VAC 交流輸入正常時，充電器一方面給外接電池充電，另一方面直接為負載提供穩定直流輸出；當交流輸入中斷，電池自動切換為供電源，保障負載持續工作。該系列適用于兩種電壓系統：PSC-60A 對應 12V 系統（輸出 13.8V），PSC-60B 對應 24V 系統（輸出 27.6V）。
問題 2：該充電器的過電壓、過負載保護機制是什么？電池相關的保護有哪些關鍵參數？
答案：保護機制與關鍵參數如下：① 過電壓 / 過負載保護：均采用 “打嗝模式”，當過電壓（PSC-60A：14.49~18.63V；PSC-60B：28.98~37.26V）或過負載（額定功率 105%~150%）發生時，充電器進入打嗝模式保護，異常條件移除后可自動恢復正常工作；② 電池相關保護：包含低壓警報（PSC-60A<11V、PSC-60B<22V 時觸發 TTL 輸出警報）、電池切斷保護（PSC-60A：10.5±0.5V、PSC-60B：21±1V 時切斷電池供電），以及通過保險絲實現的電池反極性保護。
問題 3：PSC-60 系列的兩種機型（基板型、機殼型）在尺寸、重量和安裝上有哪些差異？實際應用中如何選擇？
答案：① 差異對比：
機型 尺寸（LWH） 重量 安裝相關特性 基板型 101.650.829mm 0.13Kg 無外殼，需集成到設備內部基板 機殼型（-C） 103.46237mm 0.29Kg 帶 L 型支架和機蓋，可獨立安裝
② 選擇建議：若設備內部有預留基板安裝空間，追求輕量化和緊湊設計，可選擇基板型；若需要獨立安裝、無需集成到設備基板，且對防護性有一定要求，可選擇機殼型，其自帶的支架和機蓋更便于單獨固定和使用。
