PSC-35B 35W 單組輸出帶 UPS 功能的電池型充電器

 提示：點擊圖片可以放大

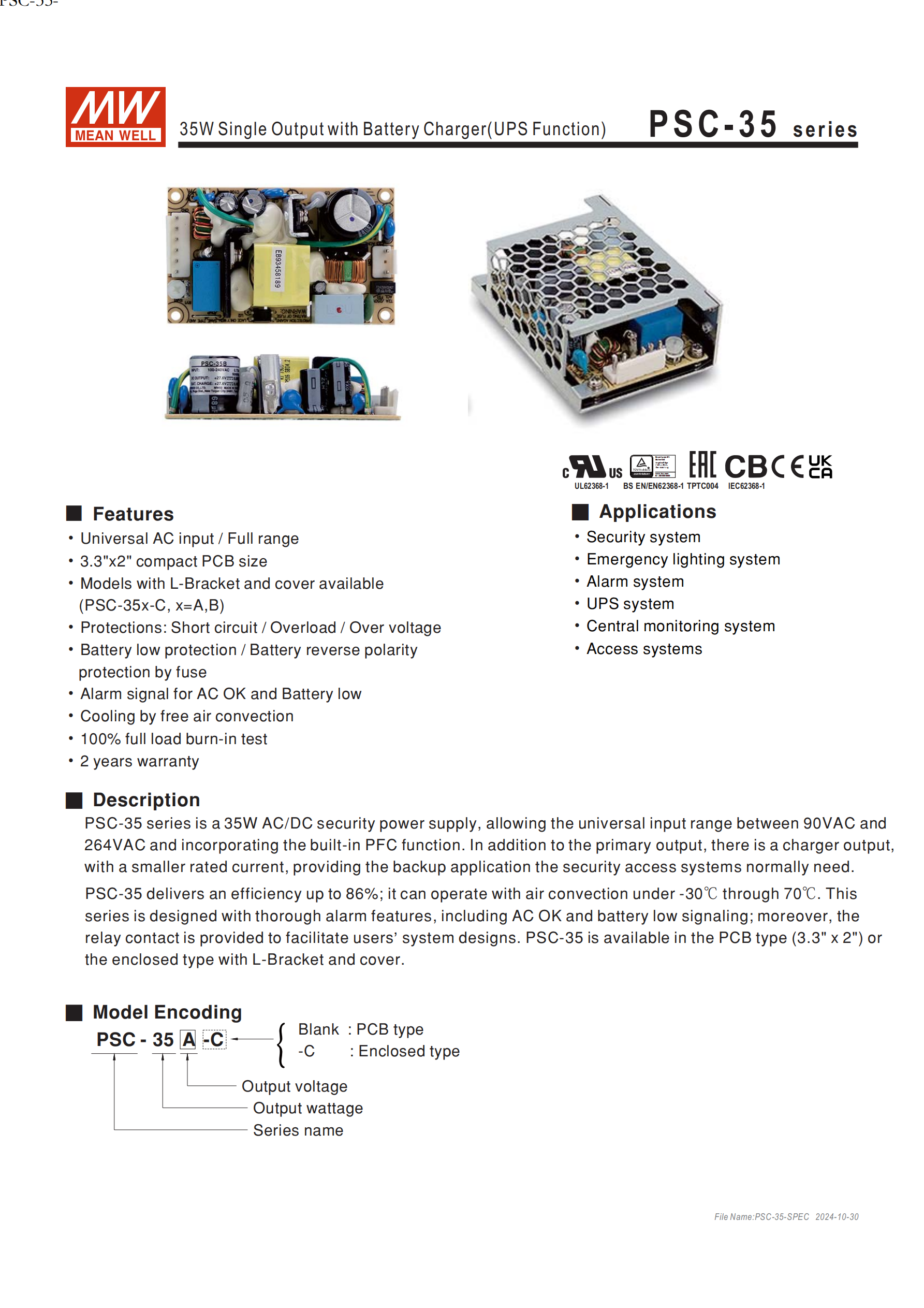

PSC-35 系列是明緯推出的35W 單組輸出帶 UPS 功能的電池型充電器，具備90VAC~264VAC 全范圍交流輸入，包含 PFC 功能，提供 CH1 主輸出和 CH2 充電輸出（PSC-35A 輸出 13.8V/27.6V，PSC-35B 輸出 27.6V/13.8V），效率高達86% ，支持 **-30℃~70℃** 寬溫工作，具備短路 / 過負載 / 過電壓等全面保護及 AC Ok、電池低壓警報功能，有 PCB 型和封閉型兩種機型，適用于安全系統、應急照明、UPS 系統等場景，通過多項國際安規認證，提供2 年保固。

  • 品牌型號：MEAN WELL（明緯）PSC-35 系列

  • 產品類型：35W 單組輸出帶電池型充電器，集成UPS 功能

  • 核心定位：適用于需要后備電源的安全存取類系統，提供主輸出和充電輸出雙路供電

  • 機型選項：

    • PCB 型：無外殼，尺寸 84.650.824mm（LWH）

    • 封閉型（型號后綴 - C）：帶 L 支架及上蓋，尺寸 86.459.630mm（LWH）

  • 品質保障：100% 滿載老化測試，2 年保固

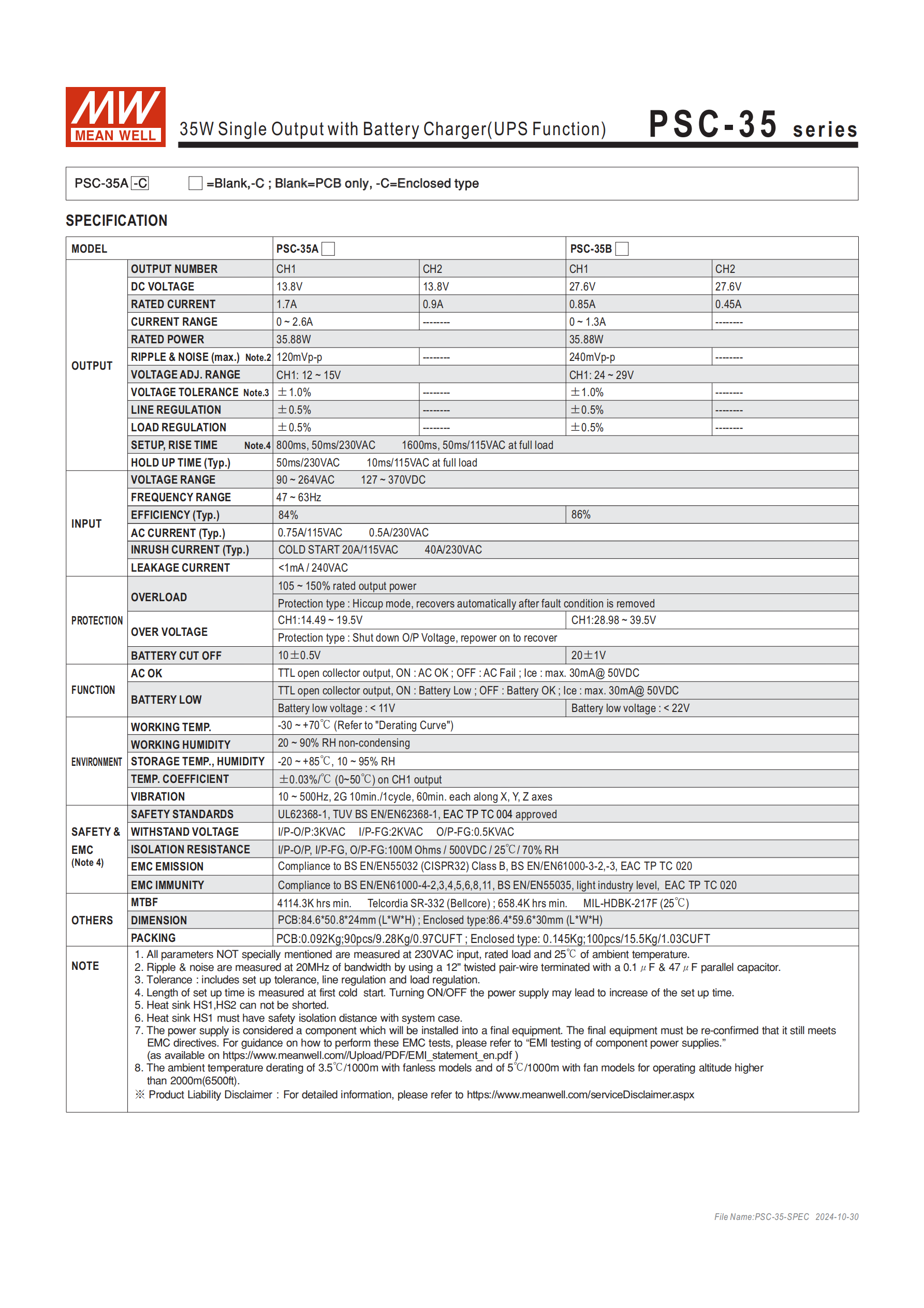

二、電氣規格（關鍵參數）

類別具體參數PSC-35APSC-35B
輸入電壓范圍90~264VAC / 127~370VDC90~264VAC

頻率范圍47~63Hz47~63Hz

效率（Typ.）86%84%

漏電流<1mA / 240VAC<1mA / 240VAC
輸出CH1 直流電壓13.8V27.6V

CH1 電流范圍0~1.3A0~0.45A

CH2 直流電壓27.6V13.8V

CH2 電流范圍0~2.6A0~1.7A

額定功率35.88W35.88W

紋波與噪聲（最大）120mVp-p240mVp-p

電壓精度±0.5%±0.5%

電壓調整范圍CH1：12~15VCH1：24~29V

三、核心功能與保護

  1. 保護功能（全面防護）：

    • 基礎保護：短路保護、過負載保護、過電壓保護

    • 電池專項保護：電池低壓保護、電池反極性保護（通過保險絲）

    • 保護模式：過負載為打嗝模式（異常移除后自動恢復）；過電壓為關斷模式（重啟后恢復）

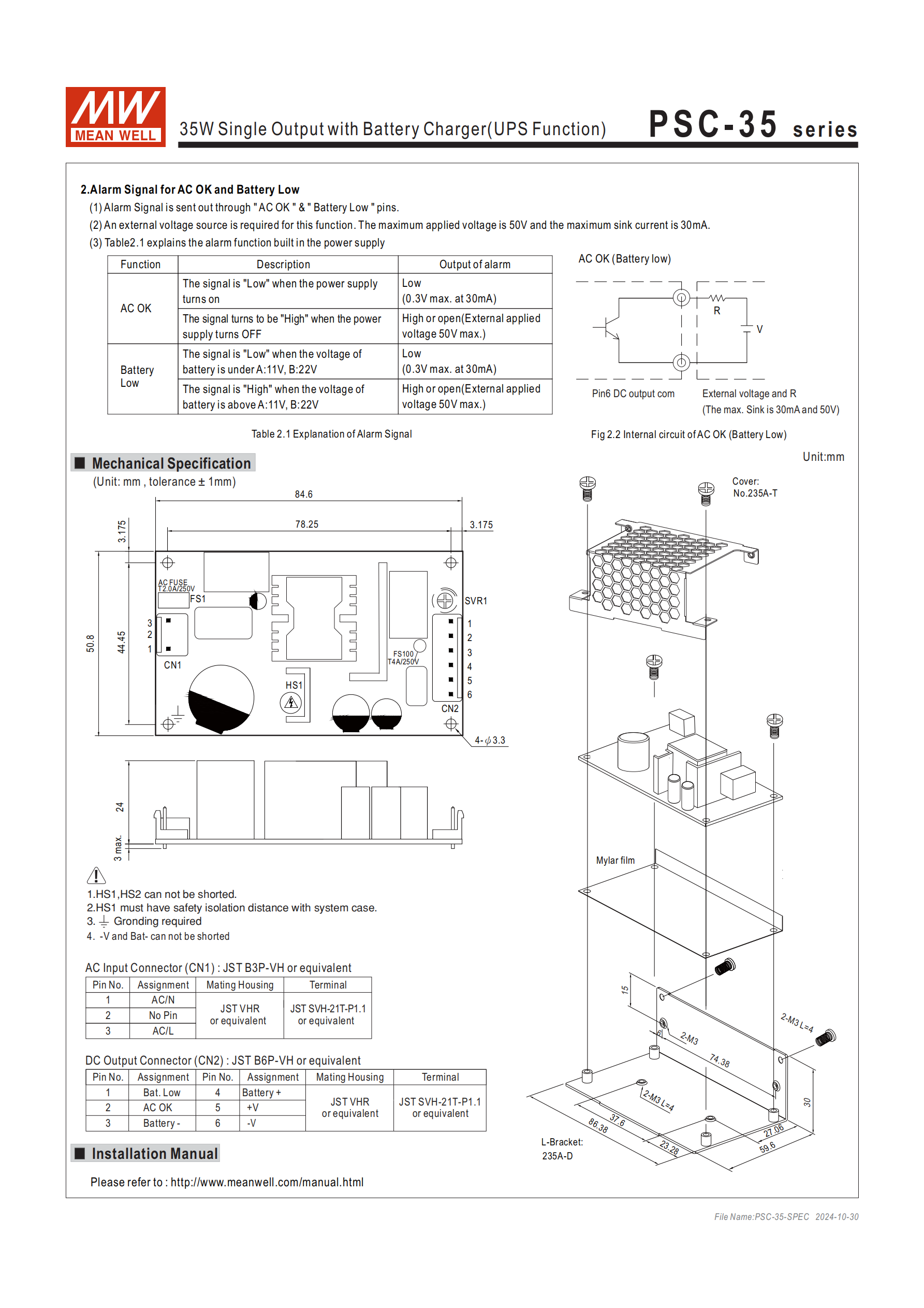

  2. 警報功能：

    • 信號類型：TTL 集電極開路輸出（最大工作電壓 50V，最大吸入電流 30mA）

    • 具體邏輯：

      功能觸發條件輸出狀態
      AC Ok電源打開（AC 正常）低（0.3V max. at 30mA）

      		電源關斷（AC 失效）高或開路
      電池低壓PSC-35A<11V；PSC-35B<22V低（0.3V max. at 30mA）

      		PSC-35A≥11V；PSC-35B≥22V高或開路

  3. 其他核心特性：

    • 散熱方式：自然風冷

    • 寬溫工作：-30℃~70℃（需參考減額曲線）

    • 啟動時間：滿載時 50ms/230VAC、10ms/115VAC（PSC-35A）；800ms/230VAC、1600ms/115VAC（PSC-35B）

    • 保持時間（Typ.）：50ms/230VAC

四、安規與電磁兼容

  • 安規認證：通過UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004

  • 耐壓規格：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC

  • 絕緣阻抗：100M Ohms / 500VDC / 25℃/ 70% RH（I/P-O/P、I/P-FG、O/P-FG）

  • 電磁兼容：

    • 發射：符合 BS EN/EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020

    • 抗擾度：符合 BS EN/EN61000-4 系列、EN55035、輕工業標準、EAC TP TC 020

五、物理與包裝參數

  • 重量：PCB 型 0.092Kg；封閉型 0.145Kg

  • 包裝規格：PCB 型 90pcs/9.28Kg/0.97CUFT；封閉型 100pcs/15.5Kg/1.03CUFT

  • 連接器：

    • 交流輸入（CN1）：JST B3P-VH 或同等級品

    • 直流輸出（CN2）：JST B6P-VH 或同等級品

六、應用場景

  • 安全系統、應急照明系統、報警系統

  • UPS 系統、中央監控系統、存取系統

七、使用注意事項

  1. HS1、HS2 不能被短路，且 HS1 需與系統機殼保持安全距離

  2. -V 和 Bat - 不能被短路

  3. 海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降

  4. 電源需結合終端設備進行電磁兼容確認，EMC 測試參考明緯官網聲明書

4. 關鍵問題

問題 1：PSC-35 系列的核心輸出規格差異（PSC-35A 與 PSC-35B）是什么？

答案：兩款機型的核心差異在于輸出電壓與電流分配：

  • PSC-35A：CH1 輸出 13.8V（0~1.3A），CH2 輸出 27.6V（0~2.6A），紋波噪聲最大 120mVp-p，效率 86%；

  • PSC-35B：CH1 輸出 27.6V（0~0.45A），CH2 輸出 13.8V（0~1.7A），紋波噪聲最大 240mVp-p，效率 84%；

  • 兩者額定功率均為 35.88W，電壓精度均為 ±0.5%，適配不同電壓需求的負載與電池充電場景。

問題 2：PSC-35 系列的警報功能如何工作，核心觸發條件是什么？

答案：該系列提供 AC Ok 和電池低壓兩組 TTL 集電極開路警報信號（最大工作電壓 50V，最大吸入電流 30mA），觸發邏輯如下：

  • AC Ok 警報：AC 正常（電源打開）時輸出低電平（0.3V max. at 30mA），AC 失效（電源關斷）時輸出高電平或開路；

  • 電池低壓警報：PSC-35A 電池電壓 < 11V、PSC-35B 電池電壓 < 22V 時輸出低電平（0.3V max. at 30mA），電壓高于閾值時輸出高電平或開路，可幫助用戶實時監控供電與電池狀態。

問題 3：PSC-35 系列的適用環境與安裝限制有哪些關鍵要求？

答案：

  • 環境要求：工作溫度范圍為 - 30℃~70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 20℃~+85℃、濕度 10~95% RH；

  • 安裝限制：HS1、HS2 禁止短路，HS1 需與系統機殼保持安全距離；-V 和 Bat - 禁止短路；海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降；

  • 安規適配：需結合終端設備完成電磁兼容確認，產品通過多項國際安規認證，適用于安全系統、UPS 系統等對穩定性要求較高的場景。
