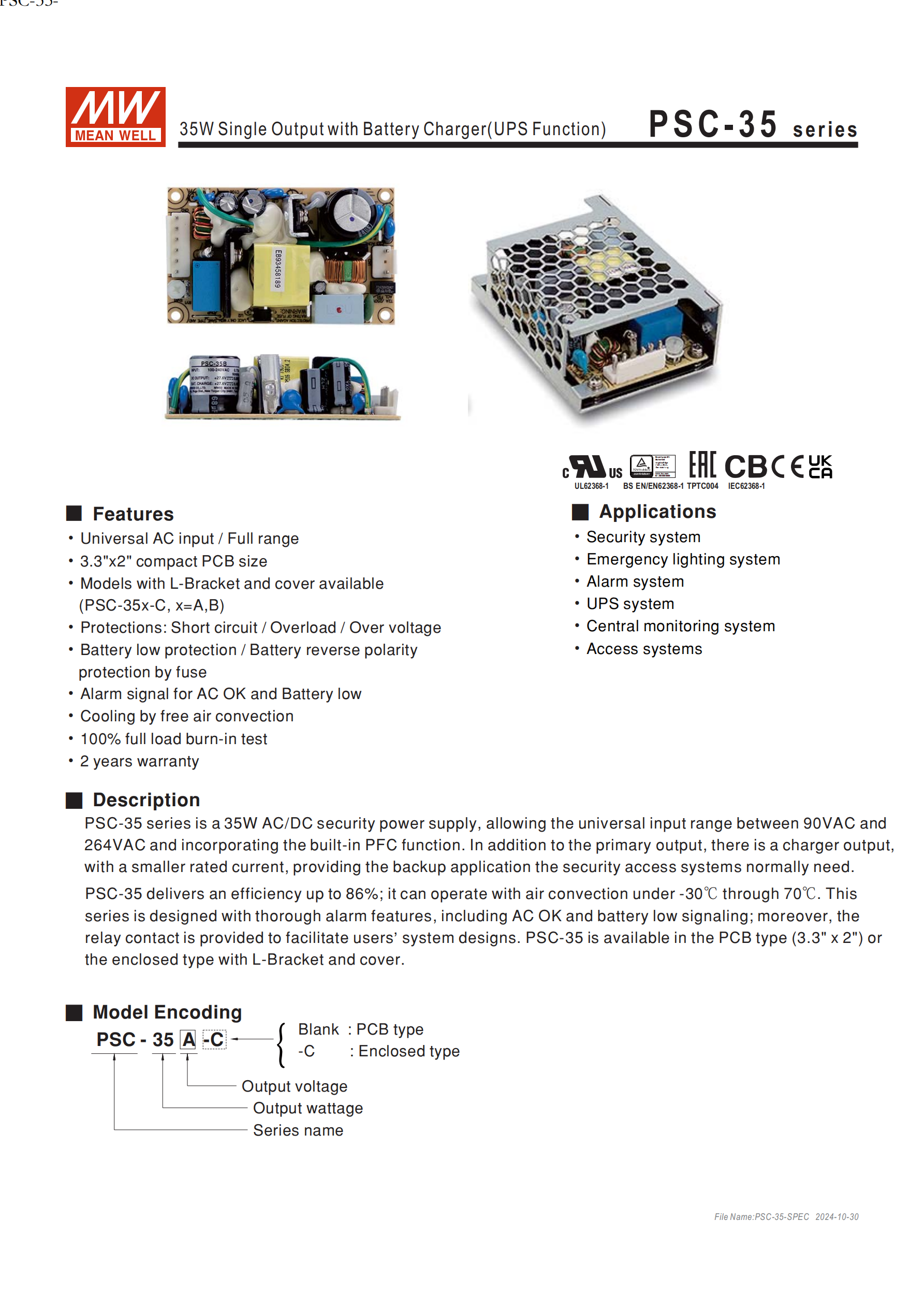

PSC-35 系列是明緯推出的35W 單組輸出帶 UPS 功能的電池型充電器，具備90VAC~264VAC 全范圍交流輸入，包含 PFC 功能，提供 CH1 主輸出和 CH2 充電輸出（PSC-35A 輸出 13.8V/27.6V，PSC-35B 輸出 27.6V/13.8V），效率高達86% ，支持 **-30℃~70℃** 寬溫工作，具備短路 / 過負載 / 過電壓等全面保護及 AC Ok、電池低壓警報功能，有 PCB 型和封閉型兩種機型，適用于安全系統、應急照明、UPS 系統等場景，通過多項國際安規認證，提供2 年保固。
品牌型號：MEAN WELL（明緯）PSC-35 系列
產品類型：35W 單組輸出帶電池型充電器，集成UPS 功能
核心定位：適用于需要后備電源的安全存取類系統，提供主輸出和充電輸出雙路供電
機型選項：
PCB 型：無外殼，尺寸 84.650.824mm（LWH）
封閉型（型號后綴 - C）：帶 L 支架及上蓋，尺寸 86.459.630mm（LWH）
品質保障：100% 滿載老化測試，2 年保固
二、電氣規格（關鍵參數）

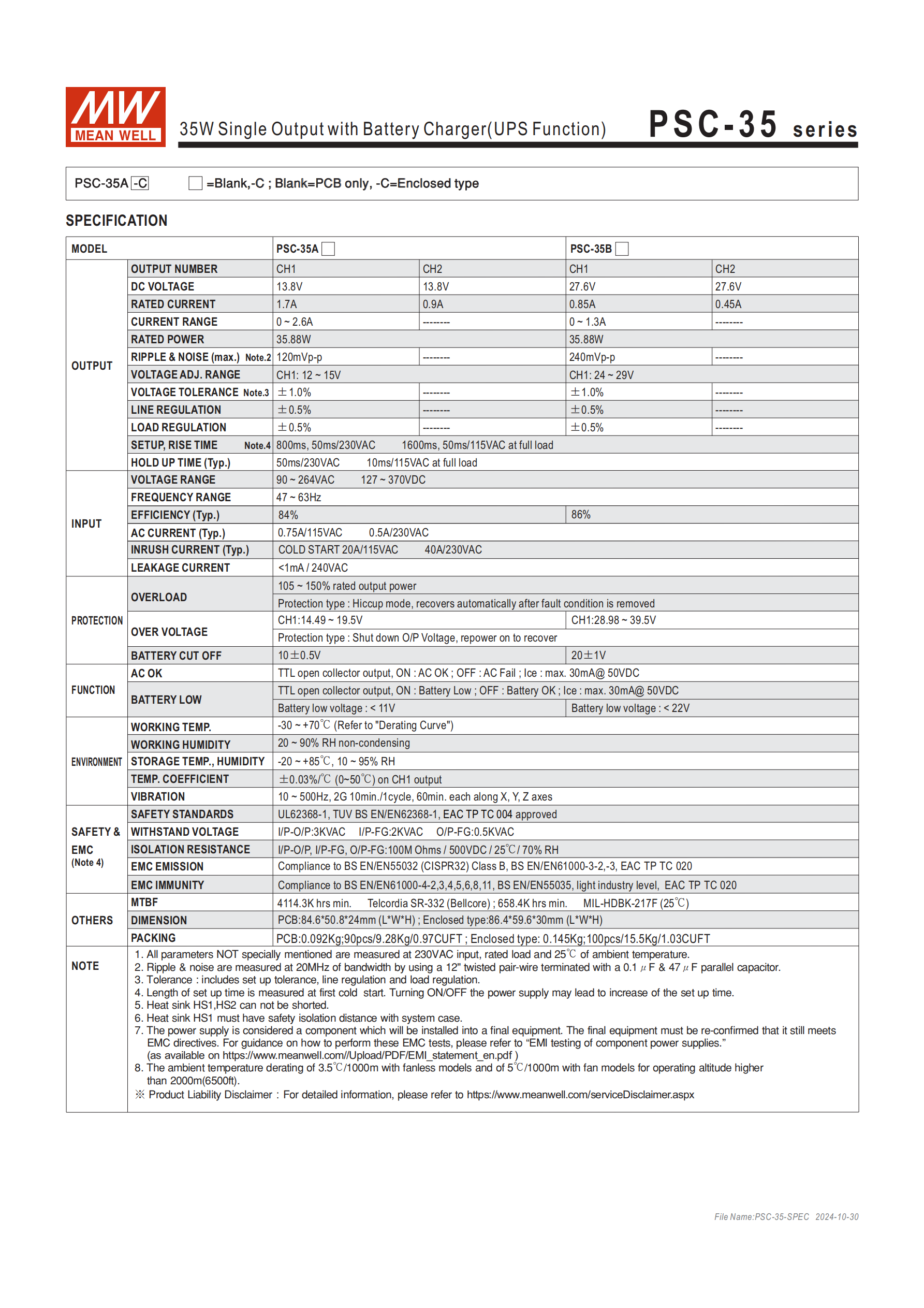

| 類別 | 具體參數 | PSC-35A | PSC-35B |
|---|---|---|---|
| 輸入 | 電壓范圍 | 90~264VAC / 127~370VDC | 90~264VAC |
| 頻率范圍 | 47~63Hz | 47~63Hz | |
| 效率（Typ.） | 86% | 84% | |
| 漏電流 | <1mA / 240VAC | <1mA / 240VAC | |
| 輸出 | CH1 直流電壓 | 13.8V | 27.6V |
| CH1 電流范圍 | 0~1.3A | 0~0.45A | |
| CH2 直流電壓 | 27.6V | 13.8V | |
| CH2 電流范圍 | 0~2.6A | 0~1.7A | |
| 額定功率 | 35.88W | 35.88W | |
| 紋波與噪聲（最大） | 120mVp-p | 240mVp-p | |
| 電壓精度 | ±0.5% | ±0.5% | |
| 電壓調整范圍 | CH1：12~15V | CH1：24~29V |
三、核心功能與保護
保護功能（全面防護）：
基礎保護：短路保護、過負載保護、過電壓保護
電池專項保護：電池低壓保護、電池反極性保護（通過保險絲）
保護模式：過負載為打嗝模式（異常移除后自動恢復）；過電壓為關斷模式（重啟后恢復）
警報功能：

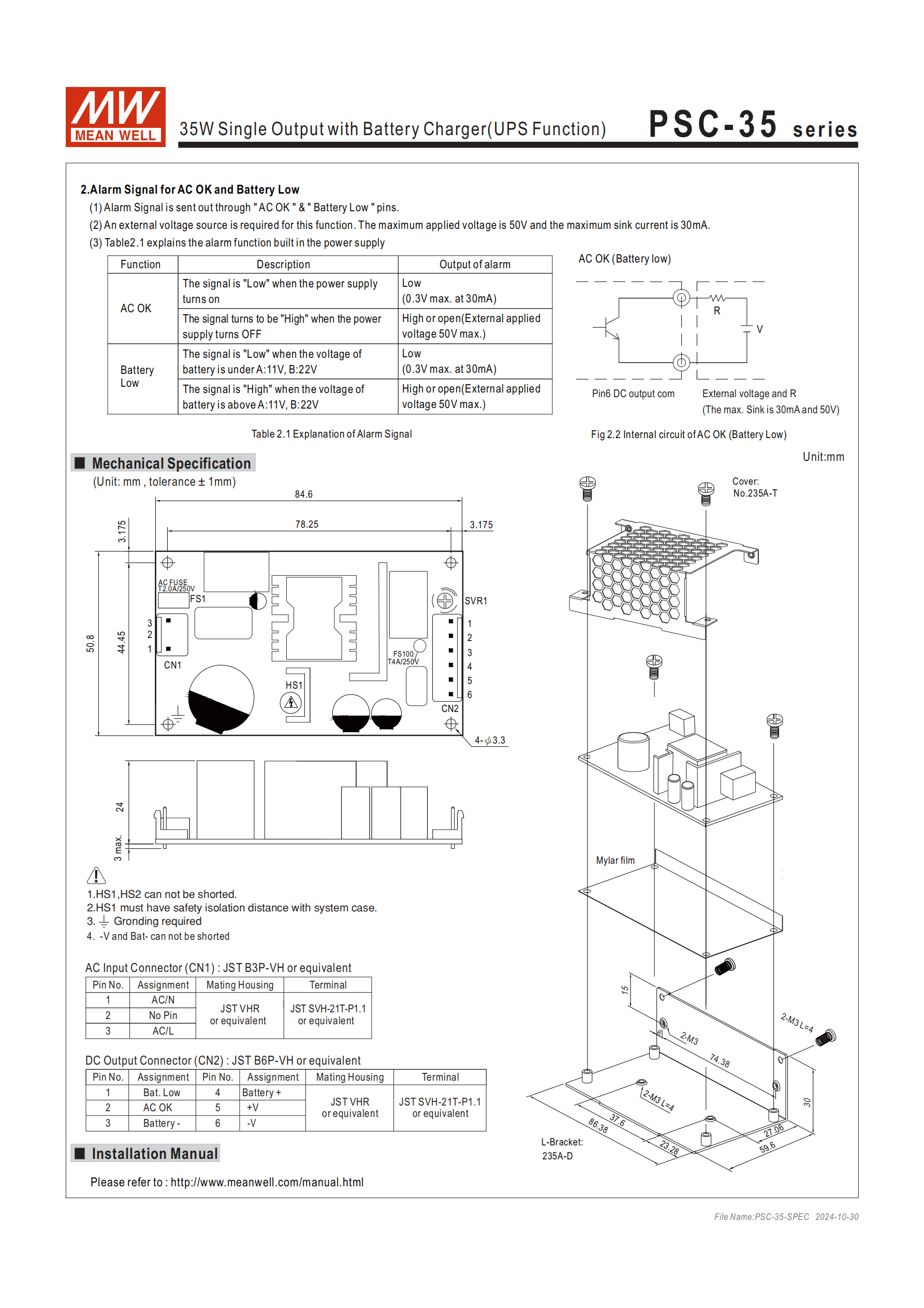

信號類型：TTL 集電極開路輸出（最大工作電壓 50V，最大吸入電流 30mA）
具體邏輯：
功能 觸發條件 輸出狀態 AC Ok 電源打開（AC 正常） 低（0.3V max. at 30mA） 電源關斷（AC 失效） 高或開路 電池低壓 PSC-35A<11V；PSC-35B<22V 低（0.3V max. at 30mA） PSC-35A≥11V；PSC-35B≥22V 高或開路 其他核心特性：
散熱方式：自然風冷

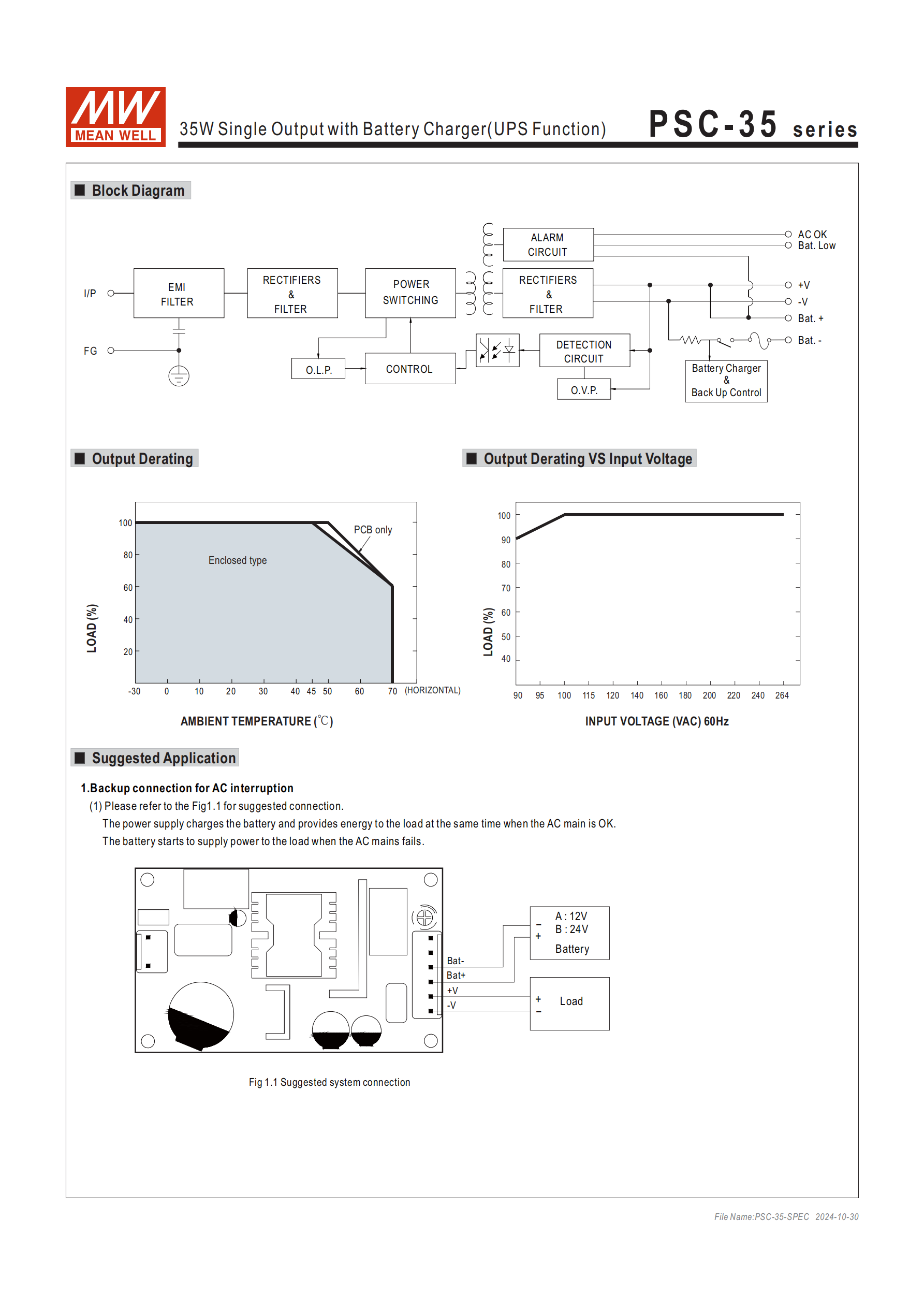

寬溫工作：-30℃~70℃（需參考減額曲線）
啟動時間：滿載時 50ms/230VAC、10ms/115VAC（PSC-35A）；800ms/230VAC、1600ms/115VAC（PSC-35B）
保持時間（Typ.）：50ms/230VAC
四、安規與電磁兼容
安規認證：通過UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃/ 70% RH（I/P-O/P、I/P-FG、O/P-FG）
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4 系列、EN55035、輕工業標準、EAC TP TC 020
五、物理與包裝參數
重量：PCB 型 0.092Kg；封閉型 0.145Kg
包裝規格：PCB 型 90pcs/9.28Kg/0.97CUFT；封閉型 100pcs/15.5Kg/1.03CUFT
連接器：
交流輸入（CN1）：JST B3P-VH 或同等級品
直流輸出（CN2）：JST B6P-VH 或同等級品
六、應用場景
安全系統、應急照明系統、報警系統
UPS 系統、中央監控系統、存取系統
七、使用注意事項
HS1、HS2 不能被短路，且 HS1 需與系統機殼保持安全距離
-V 和 Bat - 不能被短路
海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降
電源需結合終端設備進行電磁兼容確認，EMC 測試參考明緯官網聲明書
