DRS-480 系列是480W 多功能一體化智能安防電源，具備90~305VAC 寬范圍交流輸入、24V/36V/48V DC 輸出，集成電源、DC-UPS、電池充電與狀態監控功能，支持鉛酸和鋰離子電池，充電曲線可通過 DIP 開關或 SBP-001 編程器（僅 CANBus 型號）調節，擁有短路 / 過負載等多重保護，工作溫度范圍 **-30~+70℃，效率高達93.5%，適用于安全系統、應急照明等多場景，提供3 年保固 **。
一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | DRS-480 系列 480W 多功能一體化智能安防電源 |
| 核心定位 | 集電源、DC-UPS、電池充電、狀態監控于一體 |
| 安規認證 | UL62368-1、DEKRA、BS EN/EN62368-1 等 |

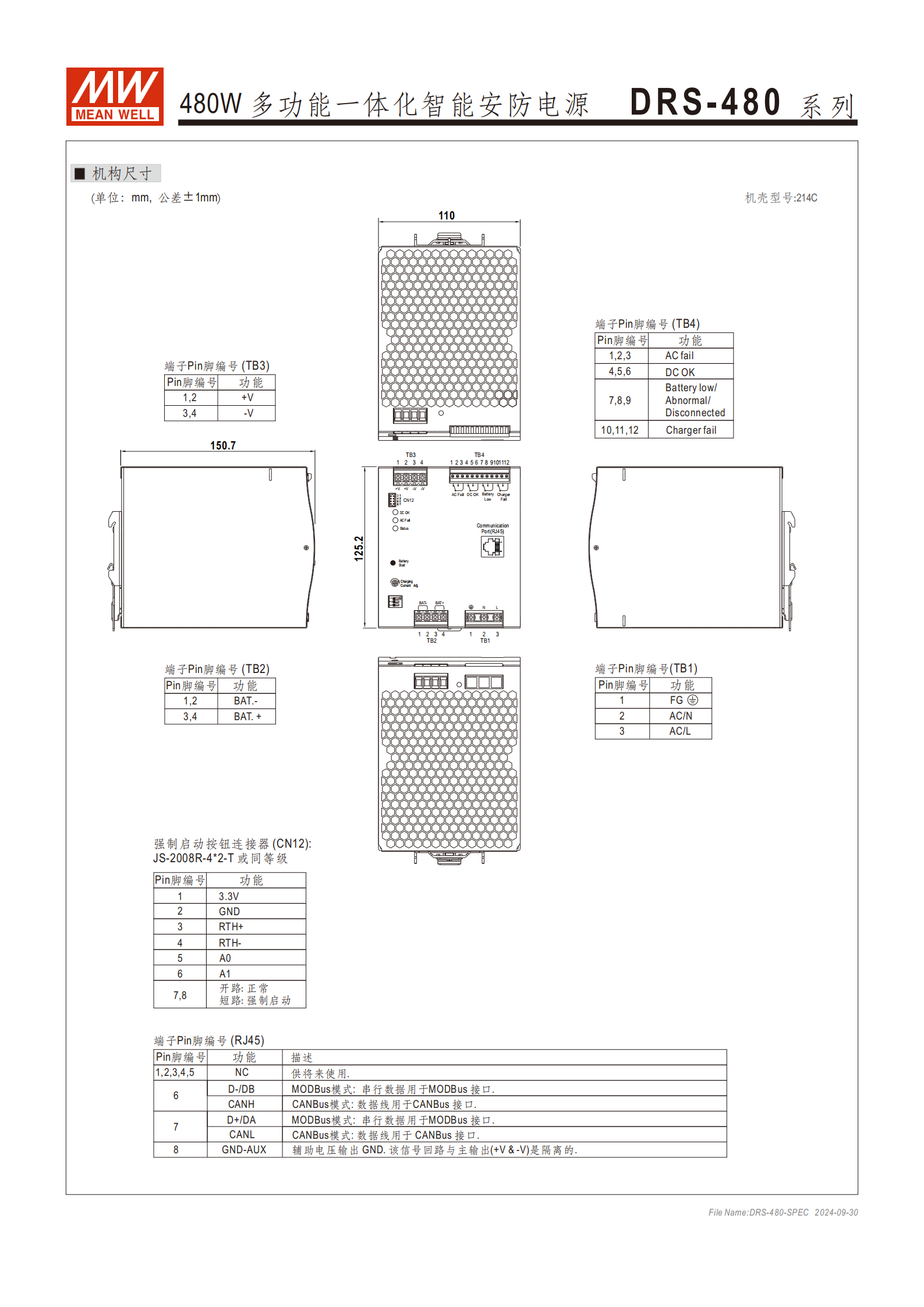

| 外形尺寸 | 110×125.2×150.7mm（W×H×D），重量 1.65Kg |
| 保固期限 | 3 年 |

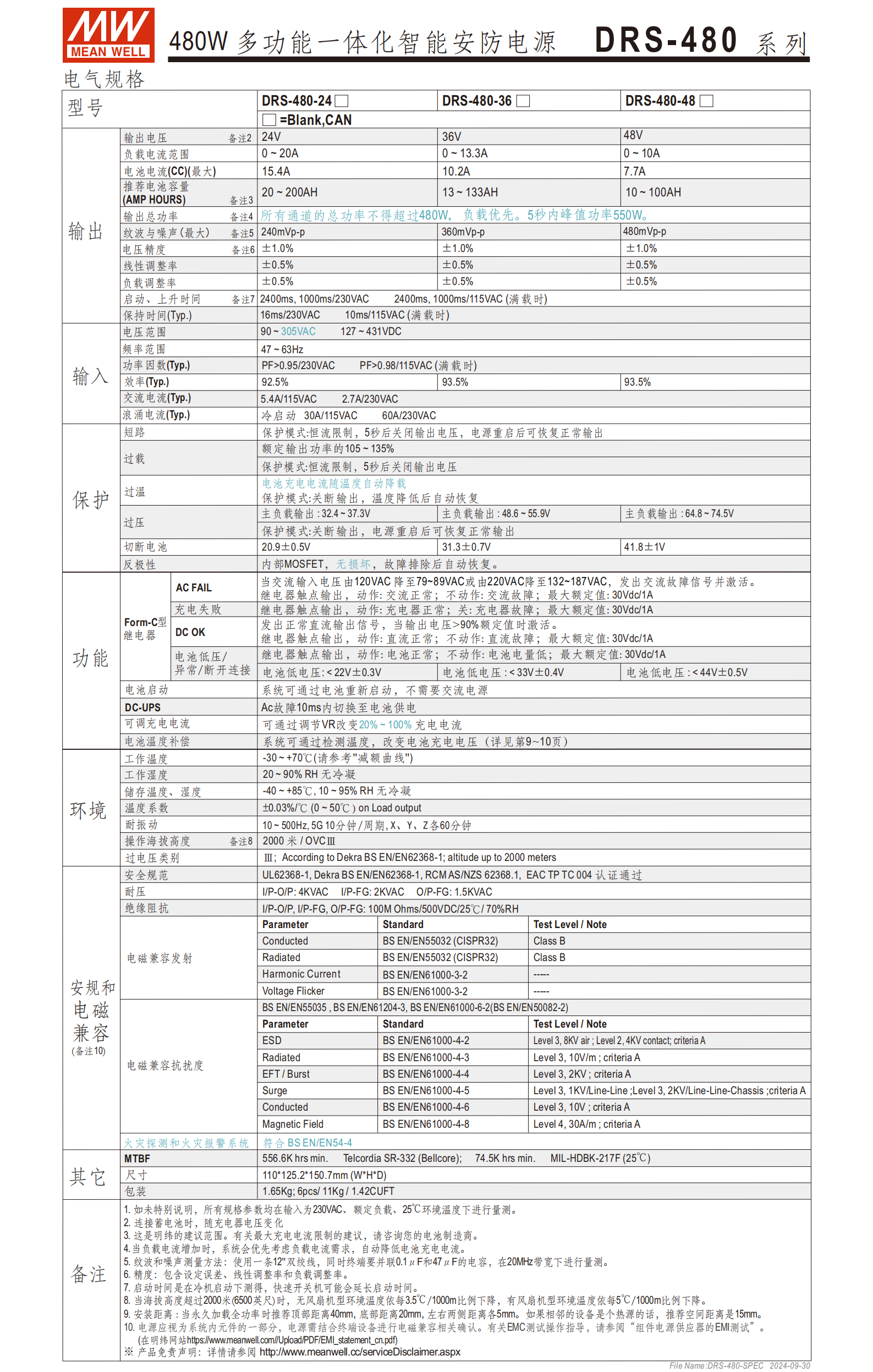

二、電氣規格核心參數
輸入輸出
輸入電壓：90~305VAC（頻率 47~63Hz）
輸出電壓：24V（0~20A）、36V（0~13.3A）、48V（0~10A）
輸出總功率：最大 480W（負載優先）
紋波與噪聲：24V 型號 240mVp-p，36V 型號 360mVp-p，48V 型號 480mVp-p
電壓精度：±1.0%（含設定誤差、線性調整率、負載調整率）
充電參數
最大充電電流：24V 型號 15.4A，36V 型號 10.2A，48V 型號 7.7A
推薦電池容量：24V 型號 20~200AH，48V 型號 10~100AH
充電曲線：支持 2/3 段可調（通過 DIP 開關），CANBus 型號可通過 SBP-001 編程器自定義
環境適應性

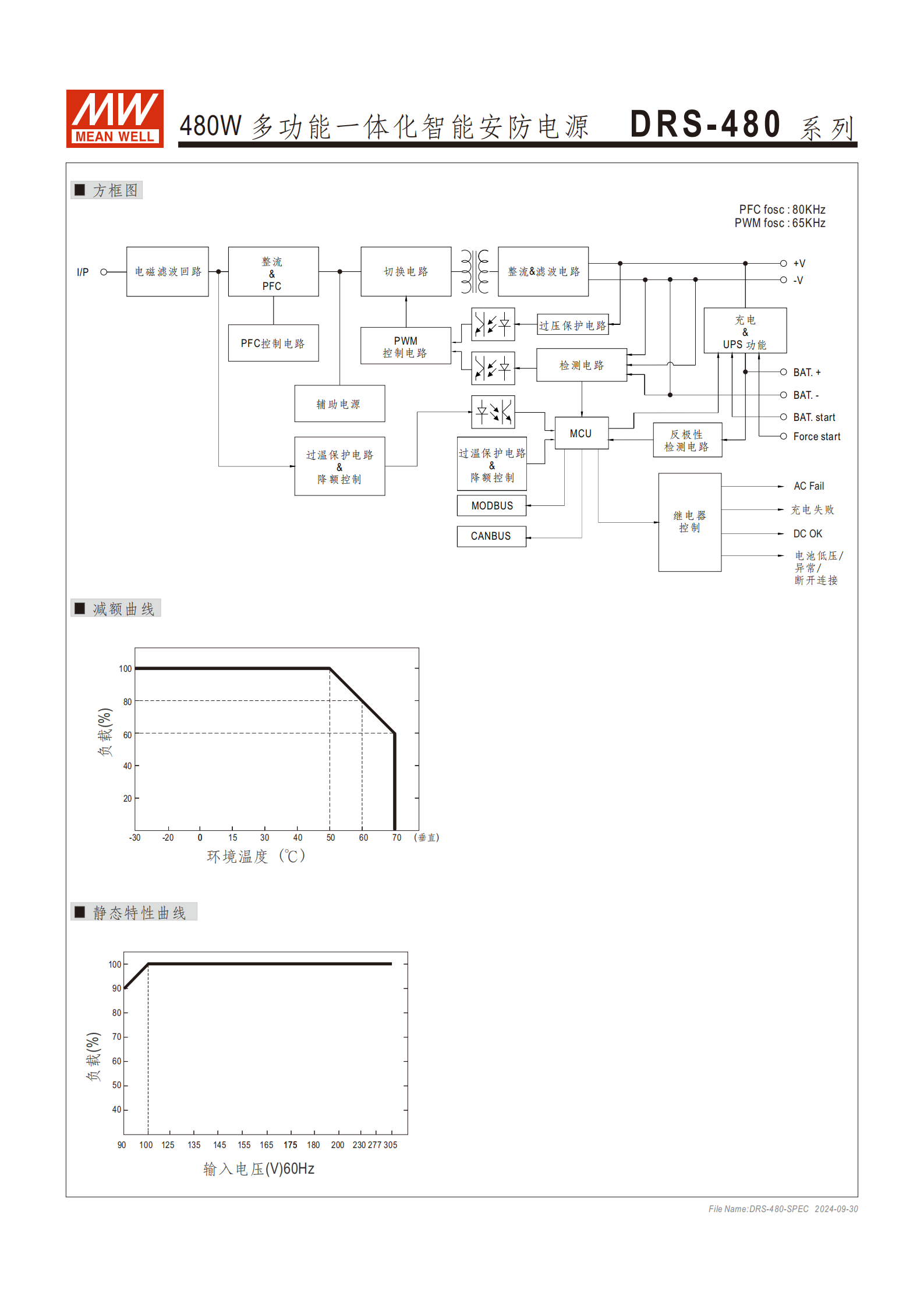

工作溫度：-30~+70℃（自然風冷，需參考減額曲線）
存儲溫度：-40~+85℃，存儲濕度 10~95% RH（無冷凝）
操作海拔：最高 2000 米，超海拔需降額（無風扇機型 3.5℃/1000m）
三、核心功能詳情
集成功能

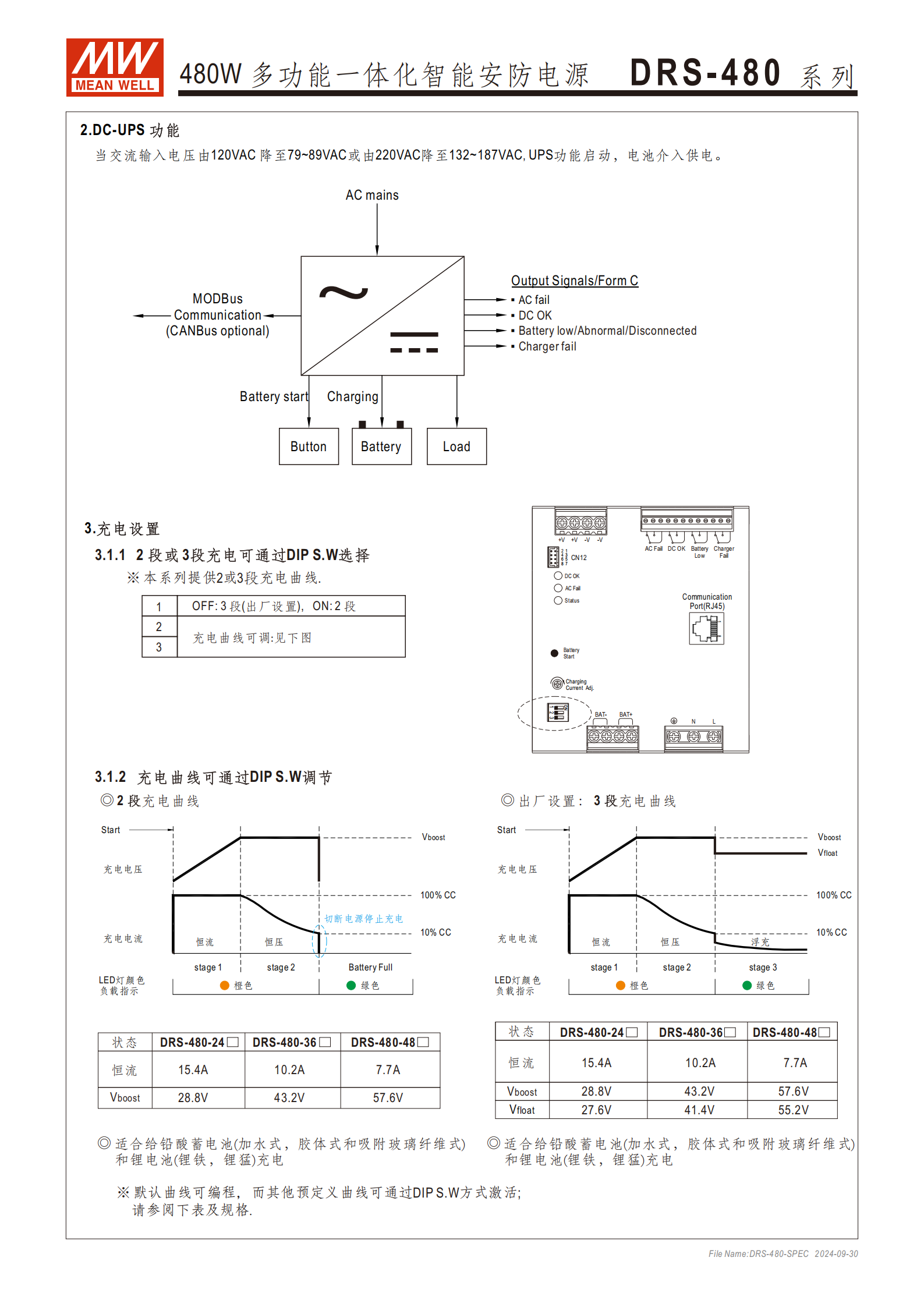

DC-UPS 功能：AC 輸入從 120VAC 降至 79~89VAC 或 220VAC 降至 132~187VAC 時，電池自動介入供電，無間斷
狀態監控：通過繼電器和 LED 指示燈反饋 AC 故障、電池低壓、充電故障、DC 正常等狀態
通信控制：MODBus（默認）或 CANBus（可選）協議，可通過通信接口調節參數
充電設置

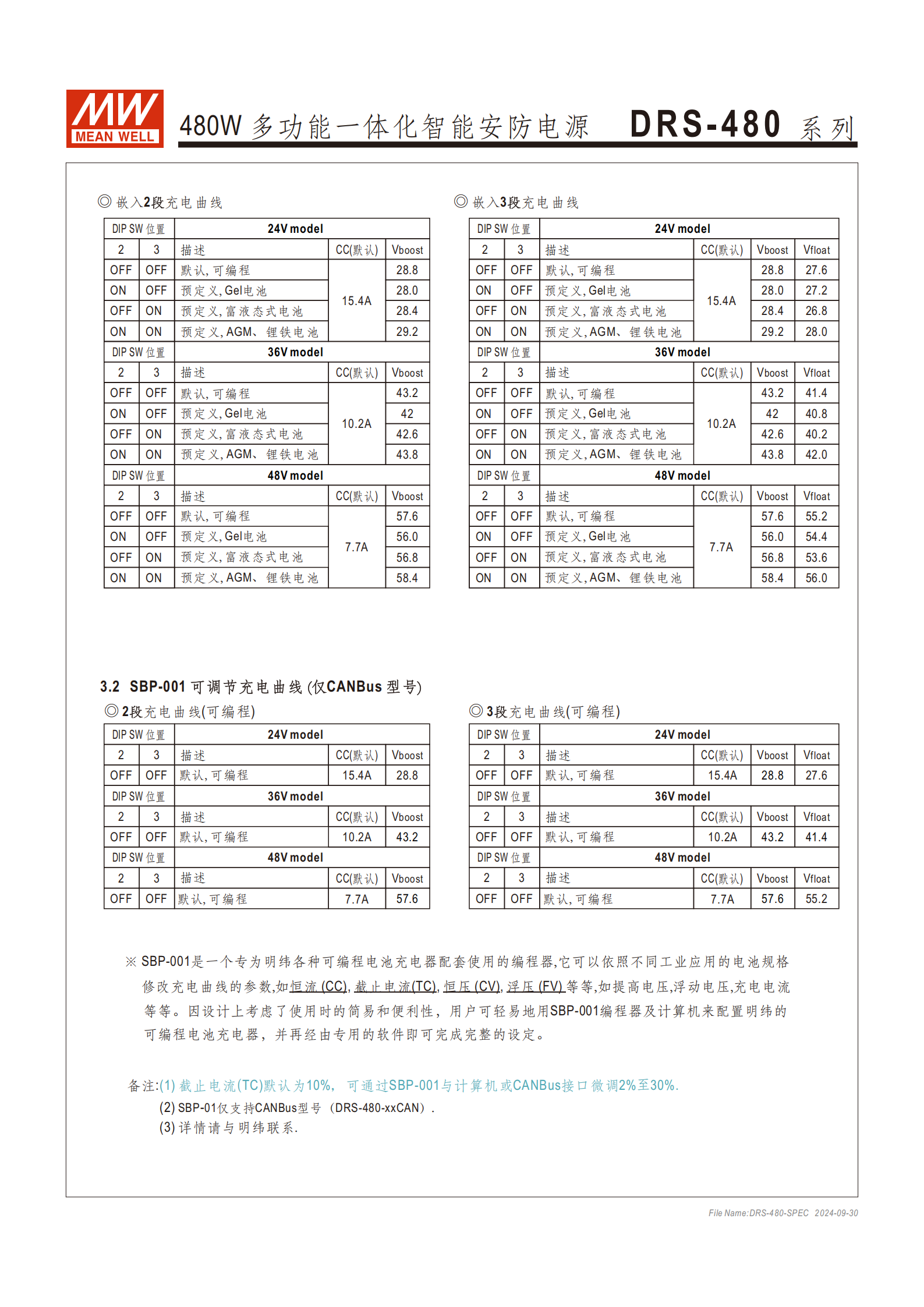

基礎調節：DIP 開關可選擇 2/3 段充電曲線，適配 Gel、富液態式、AGM、鋰鐵等不同電池

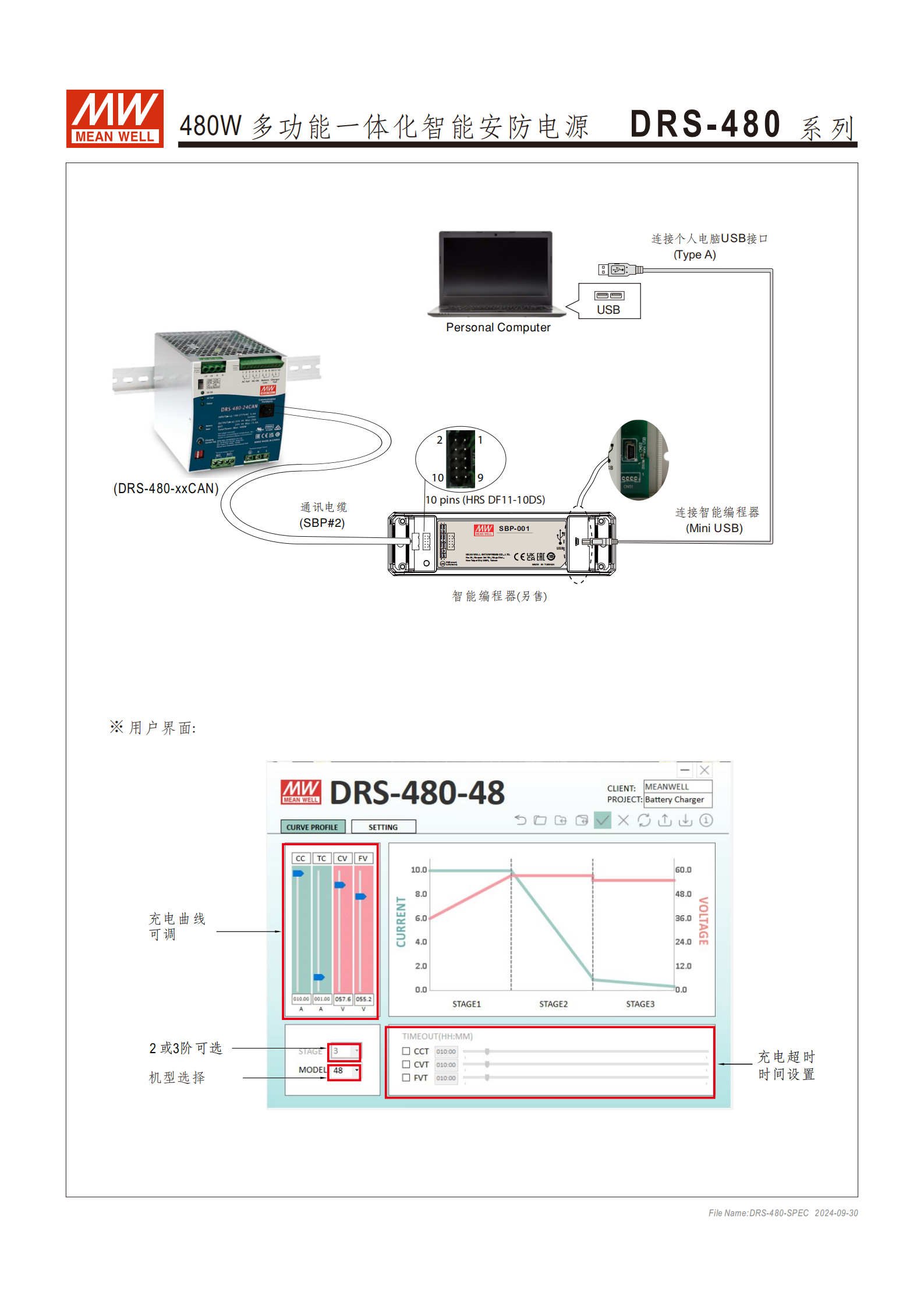

高級調節：CANBus 型號搭配 SBP-001 編程器，可自定義恒流（CC）、浮壓（FV）等參數，截止電流（TC）2~30% 可調

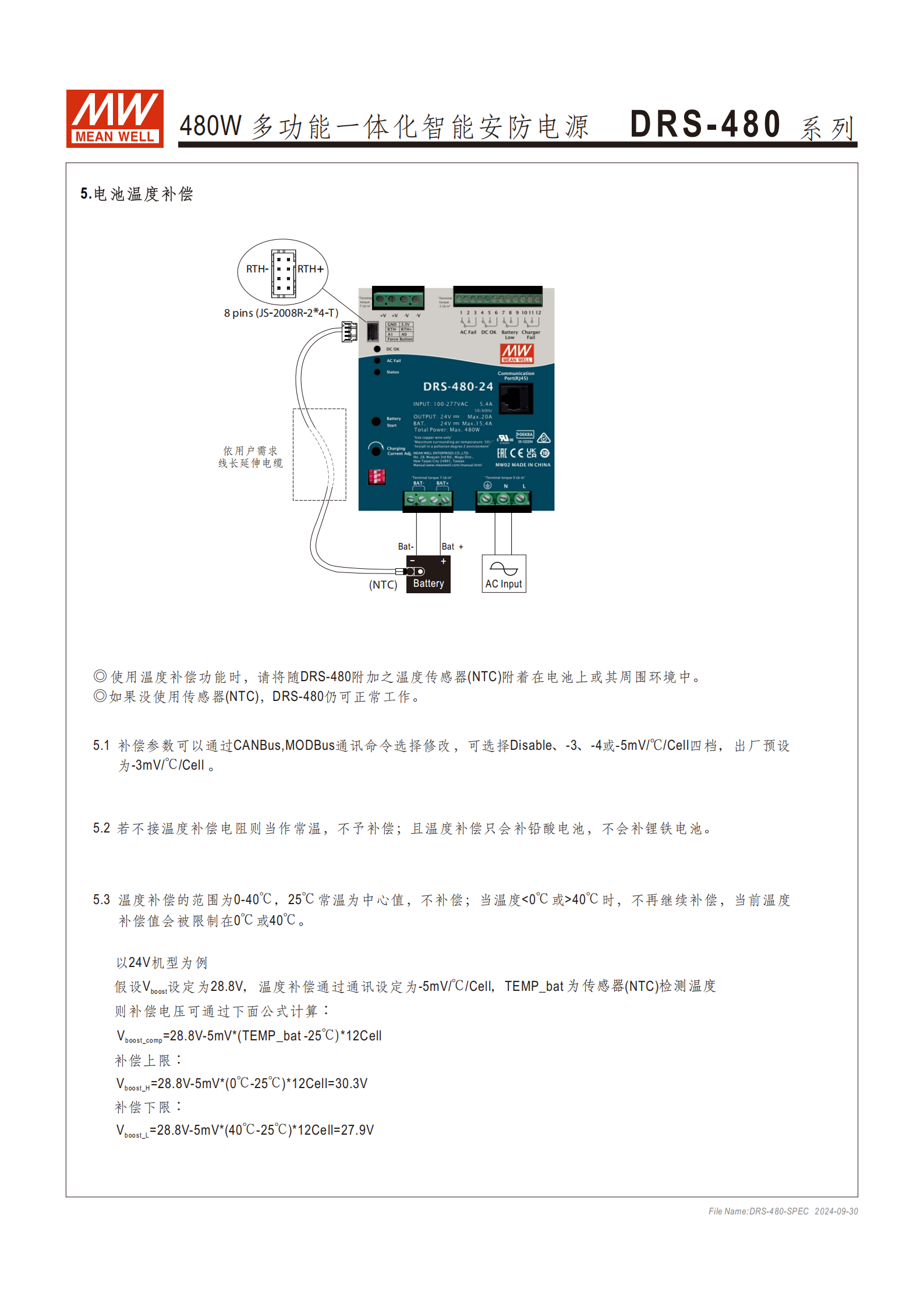

溫度補償：默認 - 3mV/℃/Cell，支持 Disable、-3、-4、-5 四檔調節，補償范圍 0~40℃
警報與指示

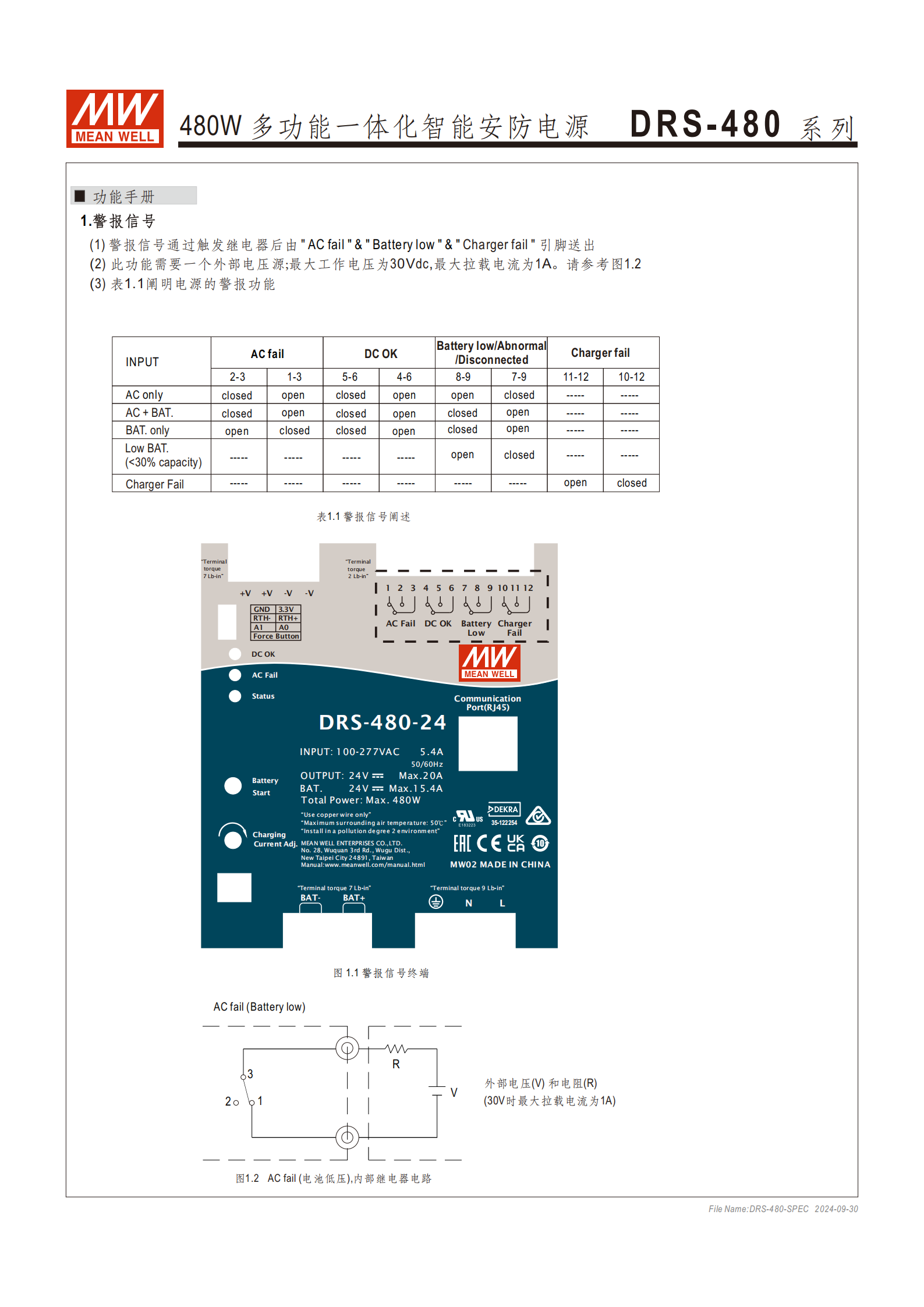

繼電器警報：通過 AC fail、DC OK、Battery low 等引腳輸出信號，最大工作電壓 30Vdc，最大拉載電流 1A

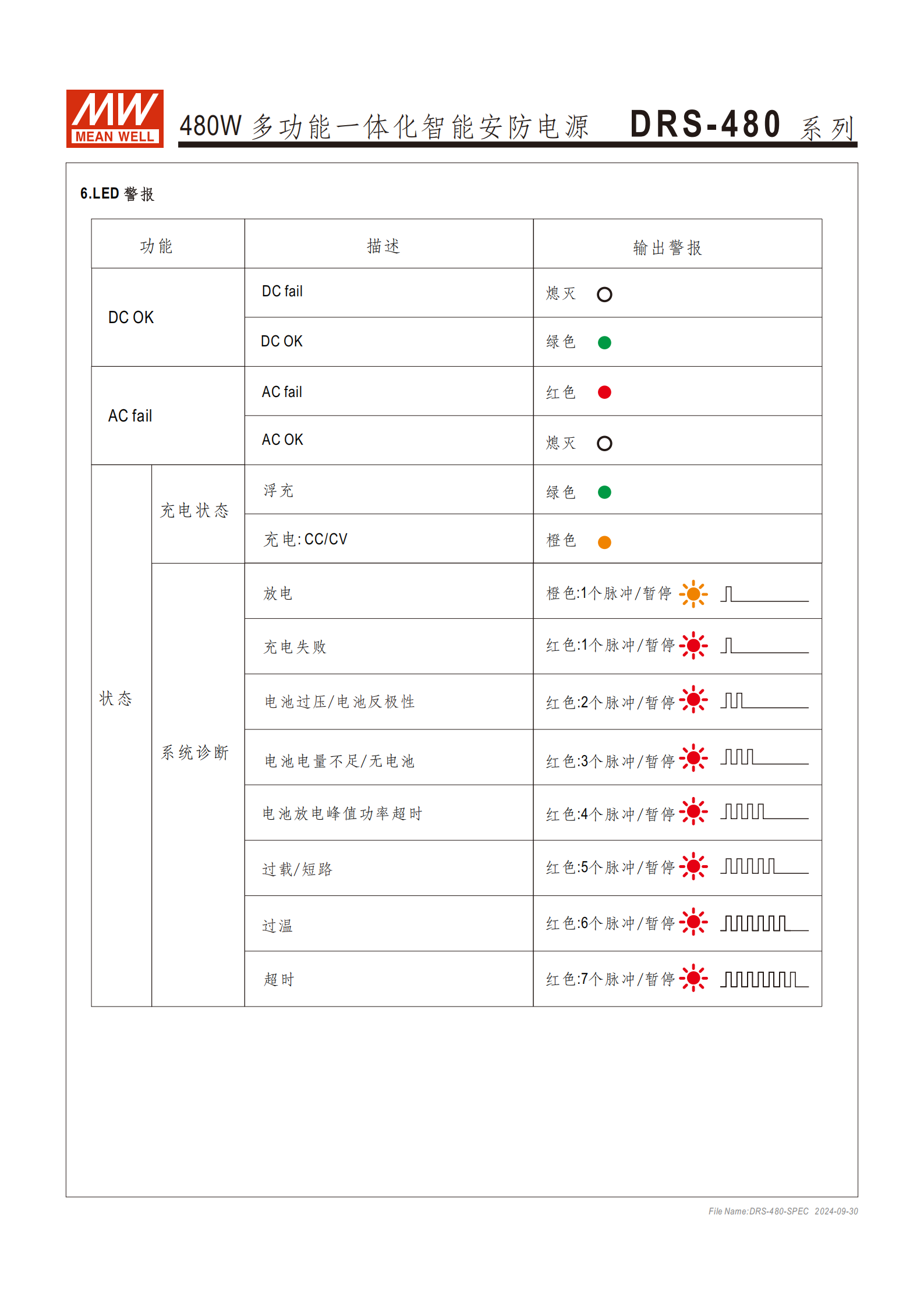

LED 指示：綠色表示 DC 正常 / 浮充，紅色表示 AC 故障 / 充電失敗等，紅色脈沖（1~7 次）區分不同故障類型
四、保護機制
核心保護：短路（恒流限制）、過負載（105~135% 額定功率）、過電壓（關斷輸出，溫度降低后自動恢復）、過溫度（自動降載）
電池保護：電池反極性保護（無損壞）、電池低壓切斷、電池低壓保護
其他保護：浪涌電流保護（冷啟動 30A/115VAC、60A/230VAC）、絕緣阻抗保護（100M Ohms/500VDC）
五、應用場景與安裝
典型應用：公共安全備用電池、安全系統、應急照明系統、報警系統、DC-UPS 不間斷系統、中央監控系統、工業自動化
安裝要求：
安裝方式：DIN 導軌 TS-35/7.5 或 TS-35/15
安裝距離：頂部 40mm、底部 20mm、兩側各 5mm，相鄰為熱源時需 15mm 間距
接線要求：僅使用銅線，端子扭矩 7 Lb-in
六、配件與耗材
| 配件名稱 | 型號 / 規格 | 用途 | 數量（標準配置） |
|---|---|---|---|
| NTC 傳感器線 | NGS05C250J5（UL2468 24x2C） | 電池溫度檢測 | 1 |
| 配合線 | JS-2007-2 * 或同等級（UL1007 28AWG） | 傳感器連接延伸 | 1 |
| 智能編程器 | SBP-001 | 充電曲線自定義（僅 CANBus 型號） | 單獨銷售 |

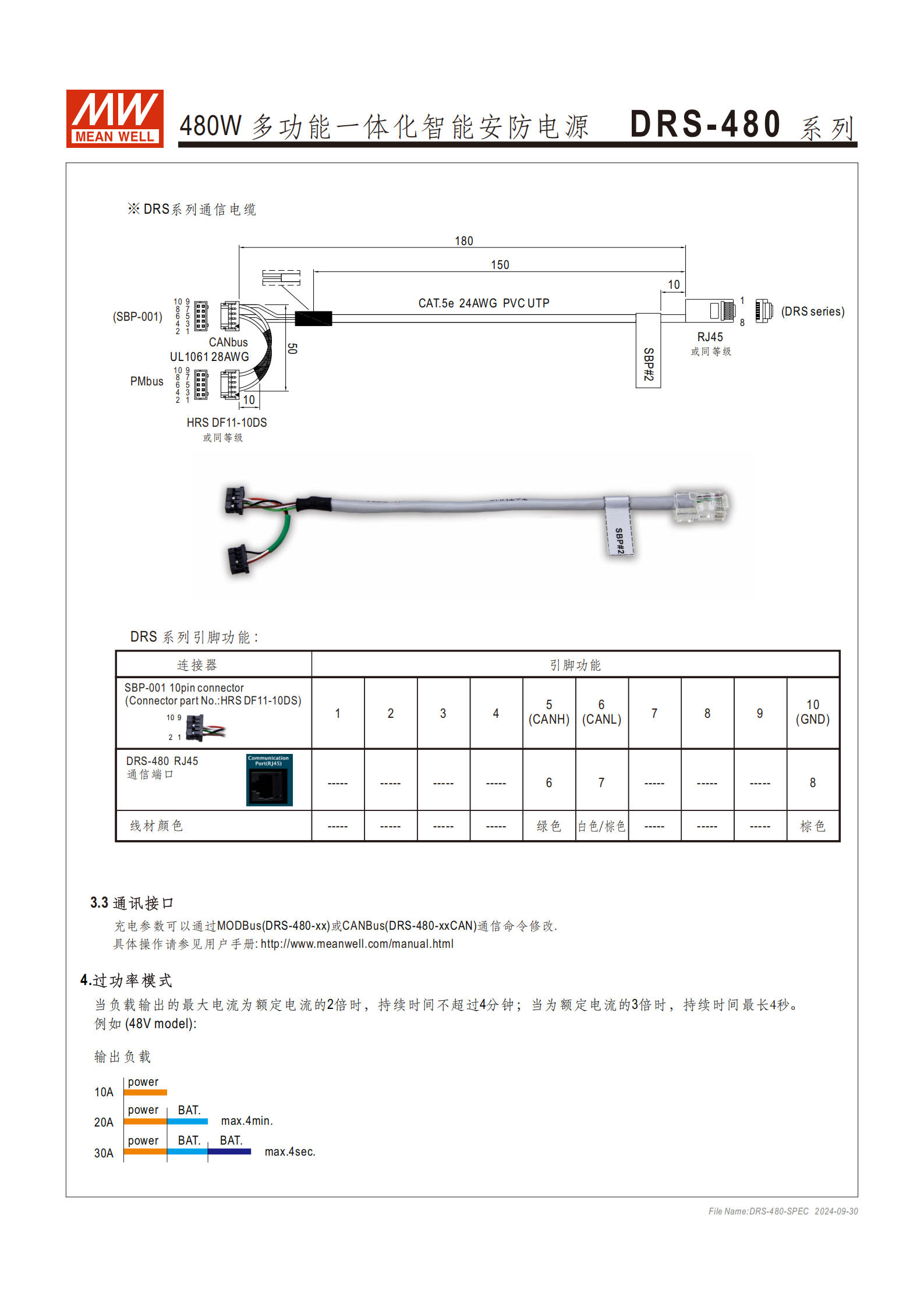

| 通信電纜 | CAT.5e 24AWG PVC UTP 或同等級 | 設備與編程器 / 電腦連接 | 單獨銷售 |
4. 關鍵問題
問題 1：DRS-480 系列電源支持哪些電池類型？充電曲線可通過哪些方式調節？
答案：支持的電池類型為鉛酸電池（加水式、膠體式、吸附玻璃纖維式）和鋰離子電池（鋰鐵、鋰猛）；充電曲線調節方式有兩種：① 基礎調節：通過機身DIP 開關選擇 2/3 段充電曲線，適配不同類型電池；② 高級調節：僅 CANBus 型號可搭配SBP-001 智能編程器（單獨銷售），自定義恒流（CC）、浮壓（FV）、截止電流（TC）等參數，截止電流可在 2%~30% 范圍內微調。
問題 2：DRS-480 系列的 DC-UPS 功能如何觸發？電池備用時間受哪些因素影響？
答案：DC-UPS 功能觸發條件：當交流輸入電壓由 120VAC 降至79~89VAC，或由 220VAC 降至132~187VAC時，系統自動切換至電池供電，實現無間斷供電；電池備用時間主要受兩個因素影響：① 負載電流（負載電流越大，備用時間越短）；② 電池容量（電池容量越大，備用時間越長）。例如 24V/10AH 電池搭配 1.5A 負載，備用時間約 6.7 小時；搭配 10A 負載，備用時間約 23 分鐘。
問題 3：DRS-480 系列具備哪些核心保護功能？工作環境溫度范圍及特殊環境下的使用要求是什么？
答案：核心保護功能包括：① 電路保護：短路（恒流限制）、過負載（105~135% 額定功率）、過電壓（關斷輸出）、過溫度（自動降載）；② 電池保護：電池反極性保護（無損壞）、電池低壓切斷、電池低壓保護；③ 其他保護：浪涌電流保護、絕緣阻抗保護。工作環境溫度范圍為 **-30~+70℃（自然風冷）；特殊環境要求：① 海拔超過 2000 米時，無風扇機型環境溫度需按3.5℃/1000 米比例降額；② 存儲溫度范圍-40~+85℃**，濕度需控制在 20~90% RH（無冷凝）；③ 永久全功率加載時，需嚴格遵守安裝間距要求（頂部 40mm、底部 20mm、兩側各 5mm）。
