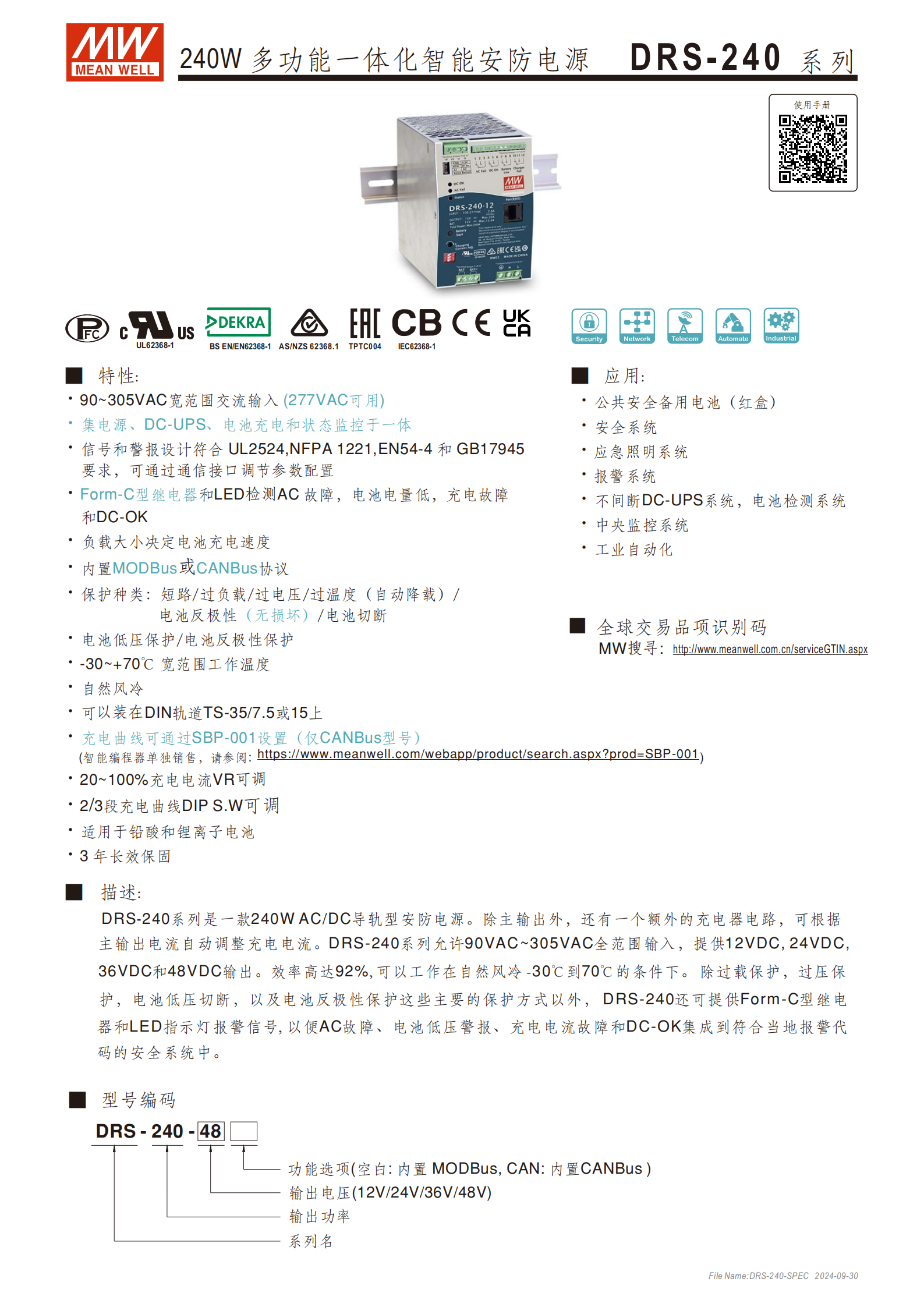

DRS-240 系列是240W 多功能一體化智能安防電源，具備90~305VAC 寬范圍交流輸入、集電源、DC-UPS、電池充電和狀態監控于一體的核心優勢，支持12V/24V/36V/48V 多種輸出電壓，適配鉛酸和鋰離子電池，擁有短路、過負載等多重保護功能，配備 MODBus/CANBus 通信接口，可通過 DIP 開關或 SBP-001 編程器調節充電曲線，工作溫度范圍為 -30~+70℃，適用于公共安全、安防、應急照明等多領域，提供3 年保固。
DRS-240 系列是240W 導軌型智能安防電源，核心特點為一體化設計，集成電源供應、DC-UPS、電池充電及狀態監控功能，自然風冷散熱，適配 **-30~+70℃** 寬溫環境，效率最高達92%，符合 UL62368-1、EN62368-1 等多項國際安全標準，適用于鉛酸和鋰離子電池，提供3 年長效保固。

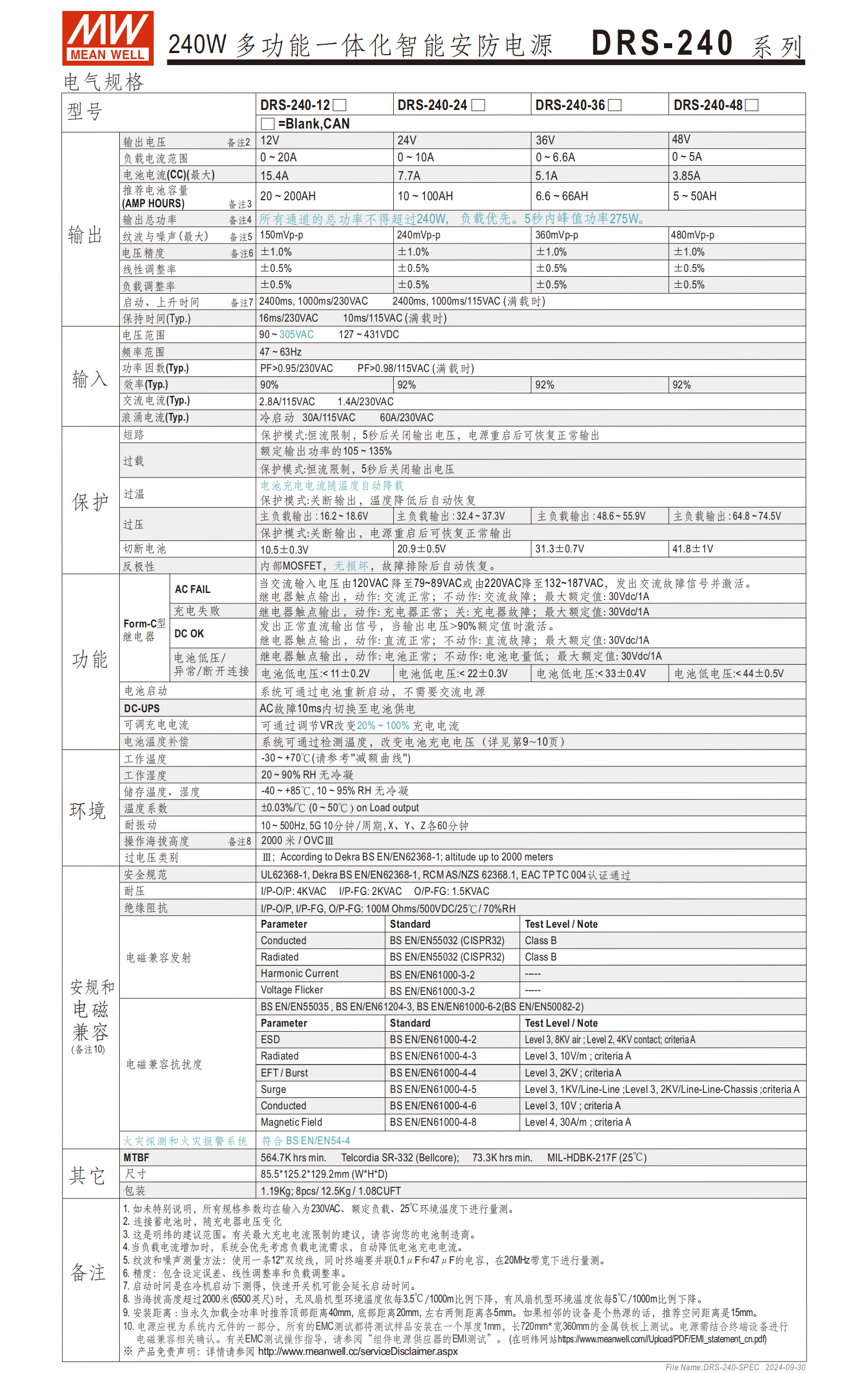

二、關鍵電氣規格
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸入特性 | 電壓范圍：90~305VAC；頻率：47~63Hz | 277VAC 可用 |
| 輸出特性 | 輸出電壓：12V/24V/36V/48V負載電流：0~20A/0~10A/0~6.6A/0~5A總功率：最大 240W，5 秒峰值 275W紋波噪聲：150~480mVp-p電壓精度：±1.0% | 負載優先，充電電流隨負載自動調整 |
| 電池參數 | 最大充電電流：15.4A/7.7A/5.1A/3.85A推薦容量：20~200AH/10~100AH/6.6~66AH/5~50AH | 依輸出電壓型號對應 |
| 效率 | 典型值：90%（12V）、92%（24V/36V/48V） | 230VAC、額定負載、25℃環境下測量 |
三、核心功能詳解
充電功能
充電曲線：支持2 段 / 3 段切換（DIP 開關控制，出廠默認 3 段），可通過 DIP 開關選擇預定義曲線（適配 Gel、富液態式、AGM、鋰鐵電池）。

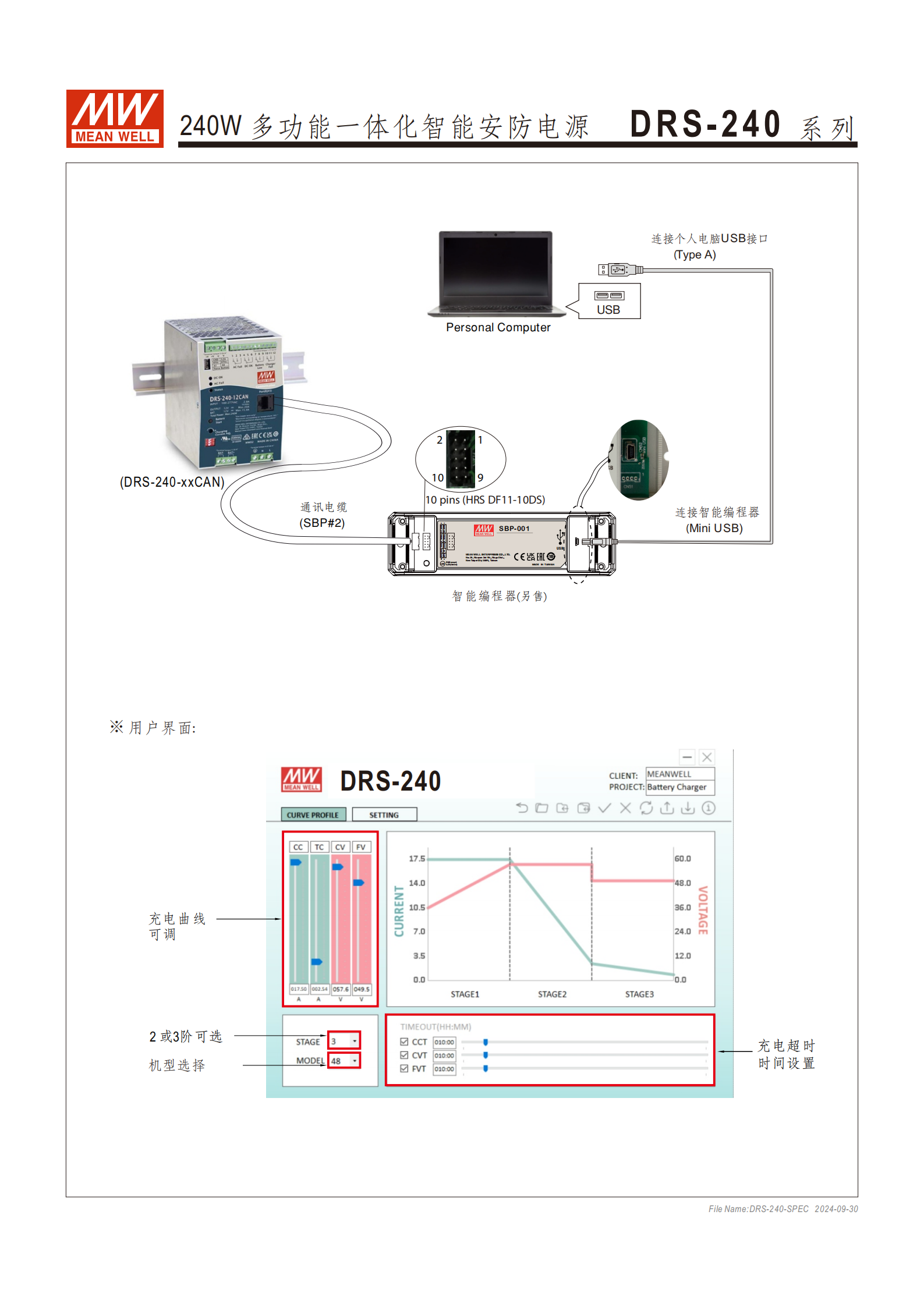

可調參數：充電電流20~100% VR 可調；CANBus 型號可通過 SBP-001 編程器自定義恒流（CC）、浮壓（FV）等參數，截止電流（TC）可在 2%~30% 微調。
溫度補償：僅適用于鉛酸電池，補償檔位為 Disable/-3/-4/-5mV/℃/Cell（出廠預設 - 3mV/℃/Cell），補償范圍0~40℃（25℃為基準）。

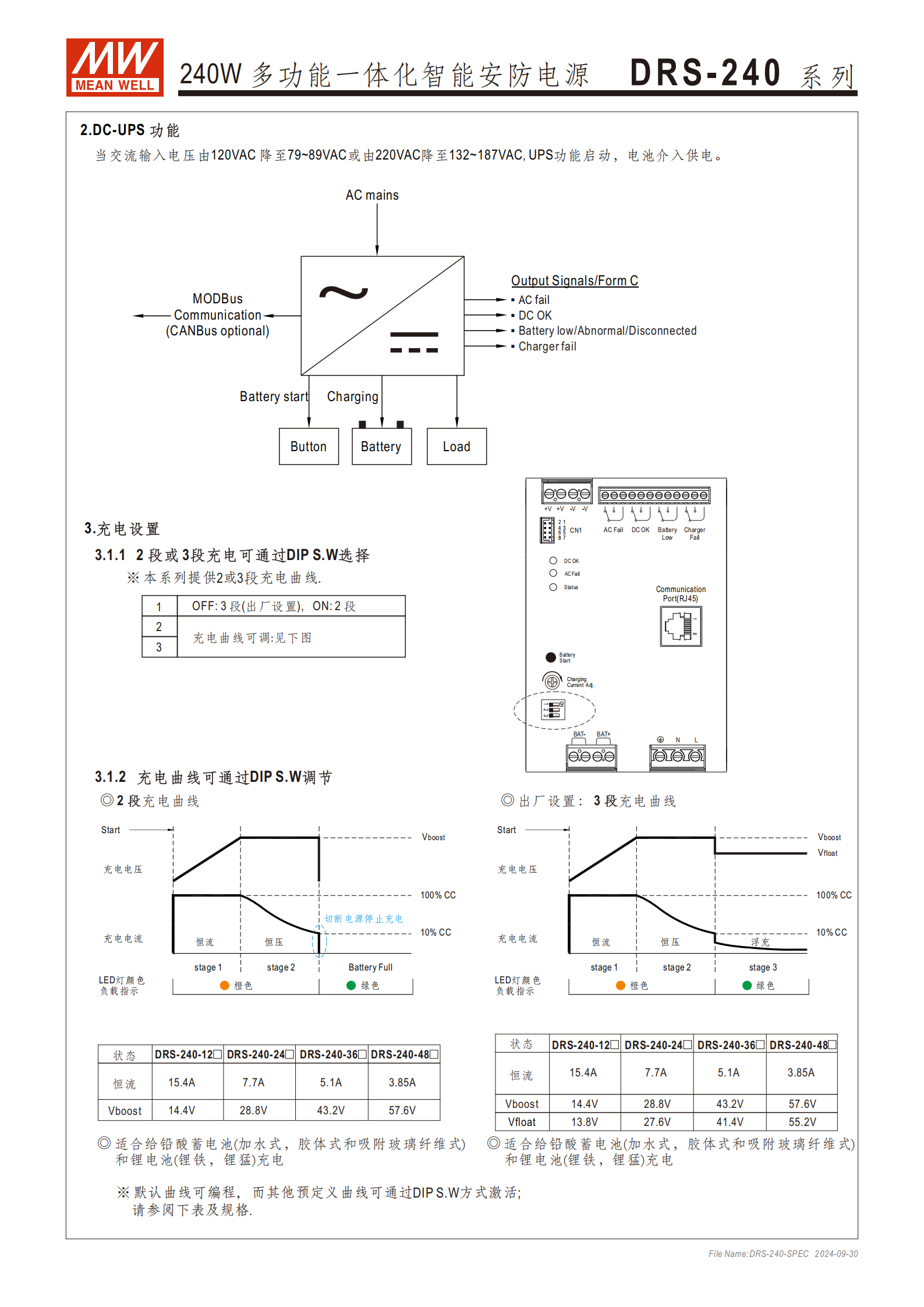

DC-UPS 功能
觸發條件：交流輸入電壓從 120VAC 降至 79~89VAC，或從 220VAC 降至 132~187VAC 時啟動。
切換速度：10ms 內切換至電池供電，保障負載不間斷運行。
保護功能
主要保護：短路（恒流限制，5 秒后關斷）、過負載（105~135% 額定功率，5 秒后關斷）、過電壓（關斷輸出，重啟恢復）、過溫度（自動降載 / 關斷，降溫后恢復）。
電池保護：電池反極性保護（內部 MOSFET，無損壞）、低壓保護（<11V/22V/33V/44V，依型號）、電池切斷保護。
警報與通信

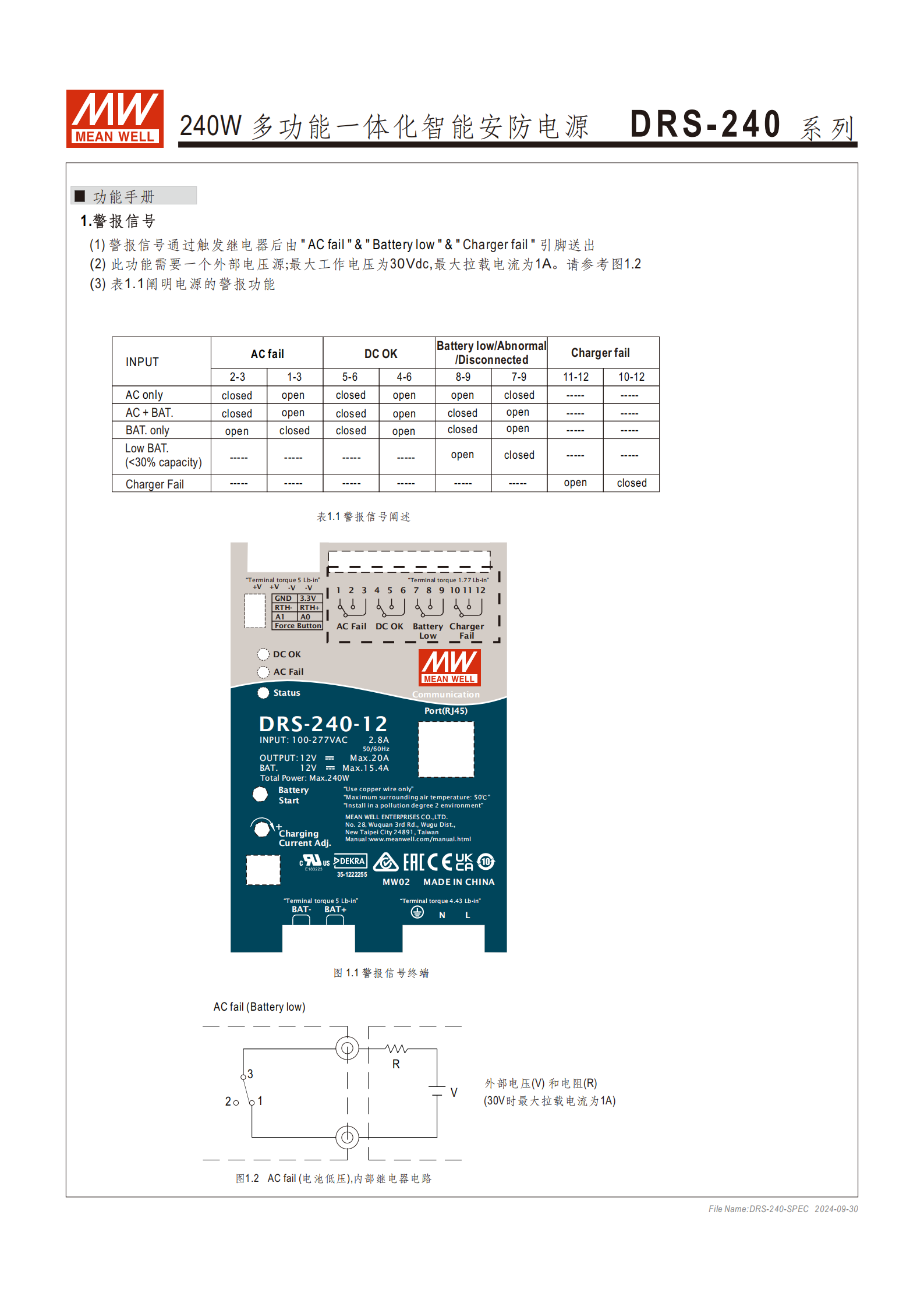

警報信號：通過 Form-C 繼電器輸出 AC 故障、DC 正常、電池低壓 / 異常 / 斷開、充電失敗信號，最大工作電壓30Vdc，最大拉載電流1A。
通信接口：內置 MODBus 協議（默認）或 CANBus 協議（可選），可通過通信命令修改充電參數、溫度補償參數。
LED 指示：綠色（DC 正常 / 浮充）、紅色（AC 故障 / 充電失敗等），故障狀態通過紅色脈沖次數區分（1~7 次對應不同故障）。
過功率模式
負載電流為額定 2 倍時，最長持續4 分鐘；3 倍額定電流時，最長持續4 秒。
四、應用場景與備用時間
適用領域：公共安全備用電池、安全系統、報警系統、應急照明、不間斷 DC-UPS 系統、中央監控、工業自動化。
備用時間示例（C10 放電）：10AH 電池在 1.5A 負載下可備用 350 分鐘，200AH 電池在 15A 負載下可備用 13 小時（具體取決于負載電流和電池容量）。
五、安裝與配件
安裝要求：DIN 導軌 TS35/7.5 或 TS35/15，頂部距離≥40mm、底部≥20mm、兩側≥5mm（全功率運行時）。
標準配件：NTC 傳感器線（NGS05C250J5）、配合線（JS-2007-2*T 或同等級）。
可選配件：SBP-001 智能編程器（僅 CANBus 型號可用，單獨銷售）。
4. 關鍵問題及答案
問題 1：DRS-240 系列電源的核心一體化功能包括哪些？適配哪些電池類型？
答案：核心一體化功能包括電源供應、DC-UPS 切換、電池充電、狀態監控四大模塊，無需額外設備即可實現多場景安防供電需求；適配電池類型為鉛酸電池（加水式、膠體式、吸附玻璃纖維式）和鋰離子電池（鋰鐵、鋰猛電池），可通過 DIP 開關或編程器選擇對應充電曲線。
問題 2：DRS-240 系列的 DC-UPS 功能如何觸發？切換速度和備用時間取決于哪些因素？
答案：DC-UPS 功能觸發條件為：交流輸入電壓從 120VAC 降至 79~89VAC，或從 220VAC 降至 132~187VAC；切換速度為10ms 內，可保障負載無間斷供電。備用時間主要取決于兩個因素：①負載電流大小（電流越大，備用時間越短）；②電池容量（容量越大，備用時間越長），例如 20AH 電池在 3A 負載下可備用 350 分鐘，100AH 電池在 10A 負載下可備用 10 小時。
問題 3：DRS-240 系列的充電曲線可通過哪些方式調節？不同調節方式的適用場景是什么？
答案：充電曲線調節有兩種方式，適用場景不同：①DIP 開關調節：適用于所有型號，可切換 2 段 / 3 段充電模式，選擇預定義曲線（適配不同類型電池），操作簡便，無需額外工具，適合現場快速配置；②SBP-001 編程器調節：僅適用于 CANBus 型號，可自定義恒流（CC）、浮壓（FV）、截止電流（TC）等參數，靈活適配特殊工業場景需求，需配合計算機軟件使用（編程器單獨銷售）。
