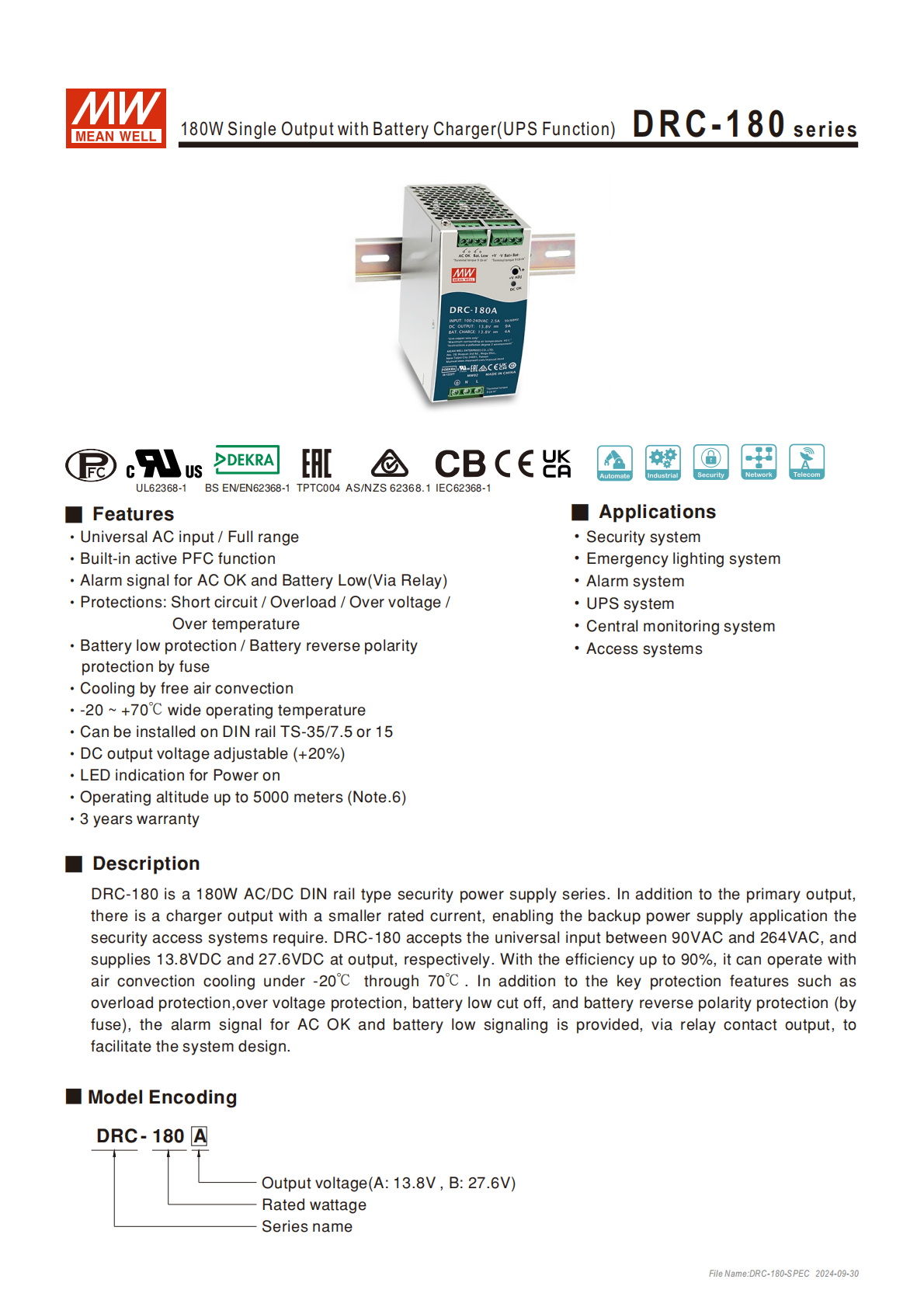

DRC-180 系列是一款 180W 充電型單組輸出導軌式安全電源（含 UPS 功能），符合德國工業標準，支持90VAC~264VAC 全范圍交流輸入，提供13.8VDC（DRC-180A）和 27.6VDC兩種輸出規格，效率最高達 90%，具備短路 / 過載 / 過壓 / 過溫等多重保護及 AC OK、電池低壓警報功能，可在 **-20℃~+70℃** 環境溫度、海拔 5000 米條件下工作，適用于安全系統、應急照明、UPS 系統等場景，享有 3 年保固。
產品名稱：DRC-180 系列 180W 充電型單組輸出電源（UPS 功能）
核心特性：符合德國工業標準，導軌式安裝，兼具主輸出與充電輸出，支持 UPS 后備電源程序，滿足安全存取系統等場景的后備供電需求
保固期限：3 年
適用場景：安全系統、應急照明系統、報警系統、UPS 系統、中央監控系統、存取系統

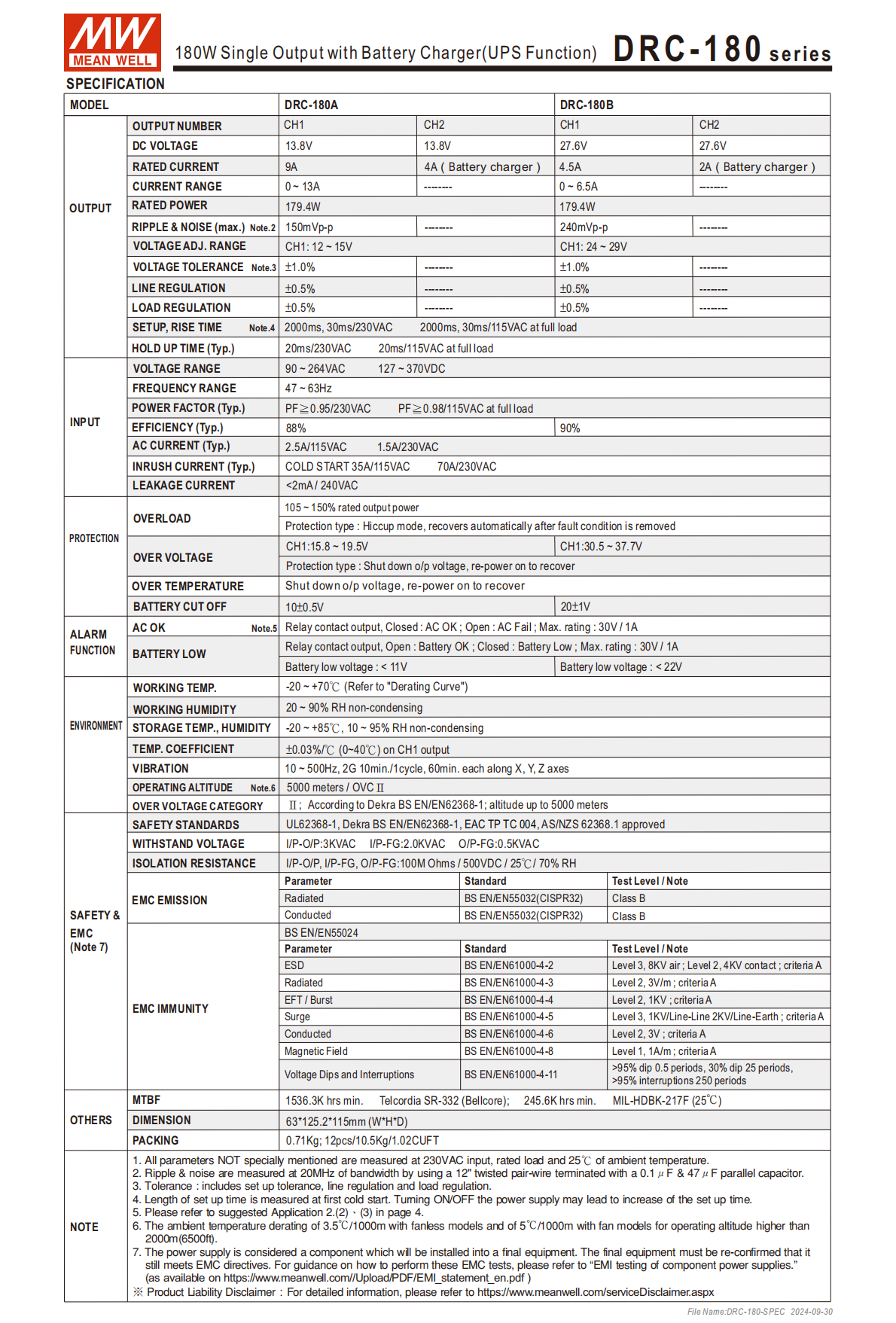

二、關鍵規格參數
（1）輸入?yún)?shù)
| 參數名稱 | 具體數值 |
|---|---|
| 輸入電壓范圍 | 90~264VAC、127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | 230VAC 時 PF 0.95；115VAC 滿載時 PF 0.98 |
| 交流電流（Typ.） | 115VAC 時 2.5A；230VAC 時 1.5A |
| 浪涌電流 | -（文檔未明確具體數值） |
| 漏電流 | <2mA/240VAC |
（2）輸出參數（分型號）
| 參數名稱 | DRC-180A（13.8VDC） | 27.6VDC 型號 |
|---|---|---|
| 額定電流 | 主輸出：0~13A；充電輸出：4.5A | 主輸出：0~6.5A；充電輸出：2A |
| 額定功率 | 179.4W | 179.4W |
| 紋波與噪聲（最大） | 150mVp-p | 240mVp-p |
| 電壓調整范圍 | 12~15V | 24~29V |
| 線性調整率 / 負載調整率 | ±0.5% / ±0.5% | ±0.5% / ±0.5% |
| 啟動 / 上升時間（滿載） | 230VAC 時 20ms；115VAC 時 20ms | 同左 |
（3）環境與物理參數

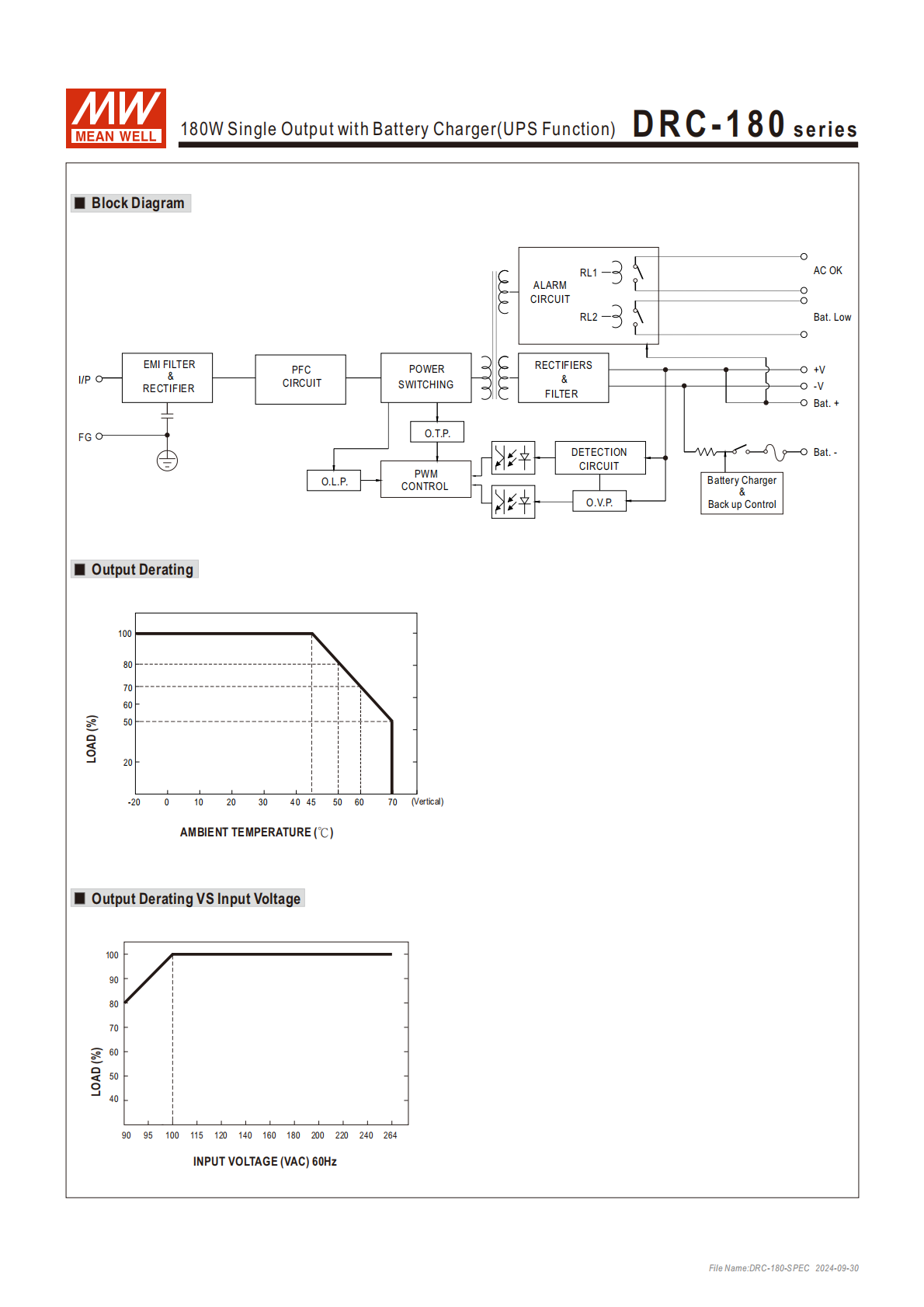

| 參數名稱 | 具體數值 |
|---|---|
| 工作溫度 | -20~+70℃（需參考 “減額曲線”） |
| 工作濕度 | 20~90% RH（無冷凝） |
| 儲存溫度 / 濕度 | -20~+85℃；10~95% RH（無冷凝） |
| 海拔適應 | 最高 5000 米（OVCII 級） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘 |
| 尺寸（WHD） | 63125.2115mm |
| 單臺重量 | 0.71Kg |
| 包裝規格 | 12pcs/10.5Kg/1.02CUFT |
三、核心功能與保護機制
（1）核心功能
內置主動式 PFC 功能，提升電能利用效率
支持AC OK 和電池低壓警報信號輸出，可通過繼電器觸發，便于系統設計
UPS 功能：交流電正常時給電池充電并向負載供電，交流電失效時電池向負載提供后備電源
電源啟動 LED 指示燈，直觀顯示工作狀態
（2）保護機制
| 保護類型 | 觸發條件 / 參數 | 保護模式 |
|---|---|---|
| 過載保護 | 額定輸出功率的 105~150% | 打嗝模式，負載異常移除后自動恢復 |
| 過壓保護 | 13.8V 型：15.8~19.5V；27.6V 型：30.5~37.7V | 關斷輸出，電源重啟后恢復 |
| 過溫保護 | 溫度超標 | 關斷輸出，電源重啟后恢復 |
| 電池低壓保護 | 13.8V 型：<11V（切斷電壓 10±0.5V）；27.6V 型：<22V（切斷電壓 20±1V） | 繼電器信號觸發警報，低壓時切斷電池 |
| 電池反極性保護 | 電池正負極接反 | 通過保險絲實現保護 |
四、認證與合規
安全規范認證：UL62368-1、Dekra BS EN/EN62368-1、EAC TP TC 004、AS/NZS 62368.1
電磁兼容（EMC）：
發射標準：BS EN/EN55032（CISPR32）Class B
抗擾度標準：BS EN/EN55024（ESD、輻射、浪涌等多項測試達標）
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms /500VDC/25℃/70% RH

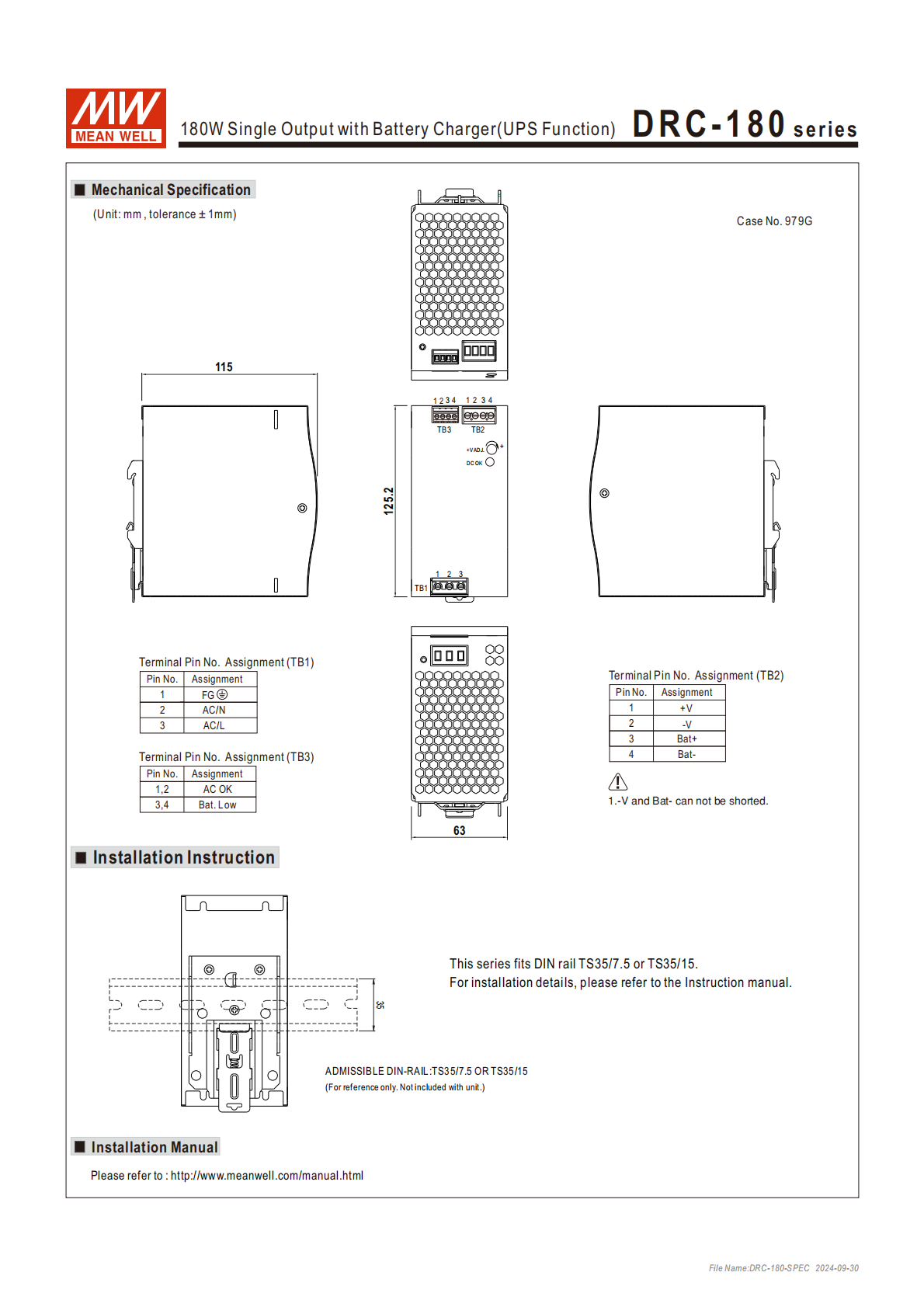

五、安裝與使用說明
安裝方式：適配TS35/7.5 或 TS35/15 規格 DIN 導軌（導軌不含在電源中）
端子腳位定義：
TB1：1 腳（FG）、2 腳（AC/N）、3 腳（AC/L）
TB2：+V、-V、Bat+、Bat-（-V 和 Bat - 不可短接）
TB3：1/2 腳（AC OK）、3/4 腳（Bat. Low）
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降；電池電壓低于切斷電壓時無法執行 AC 復歸充電
4. 關鍵問題及答案
問題 1：DRC-180 系列電源的輸入輸出電壓范圍、核心保護功能分別是什么？
答案：輸入電壓范圍為 90~264VAC（交流）、127~370VDC（直流）；輸出電壓范圍分兩種規格，13.8VDC 型可調整至 12~15V，27.6VDC 型可調整至 24~29V。核心保護功能包括：①過載保護（105~150% 額定功率，打嗝模式自動恢復）；②過壓保護（13.8V 型觸發電壓 15.8~19.5V，27.6V 型 30.5~37.7V，關斷輸出重啟恢復）；③過溫保護（關斷輸出重啟恢復）；④電池低壓保護（13.8V 型 < 11V，27.6V 型 < 22V，繼電器警報 + 切斷）；⑤電池反極性保護（保險絲實現）。
問題 2：DRC-180 系列電源的適用環境條件（溫度、海拔、濕度）及安裝要求是什么？
答案：環境條件：①工作溫度：-20℃~+70℃（需參考輸出減額曲線）；②儲存溫度：-20℃~+85℃；③工作濕度：20~90% RH（無冷凝）；④儲存濕度：10~95% RH（無冷凝）；⑤海拔適應：最高 5000 米（海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降）。安裝要求：適配 TS35/7.5 或 TS35/15 規格 DIN 導軌，安裝時需注意 TB2 端子的 - V 和 Bat - 不可短接，具體安裝細節需參考用戶手冊。

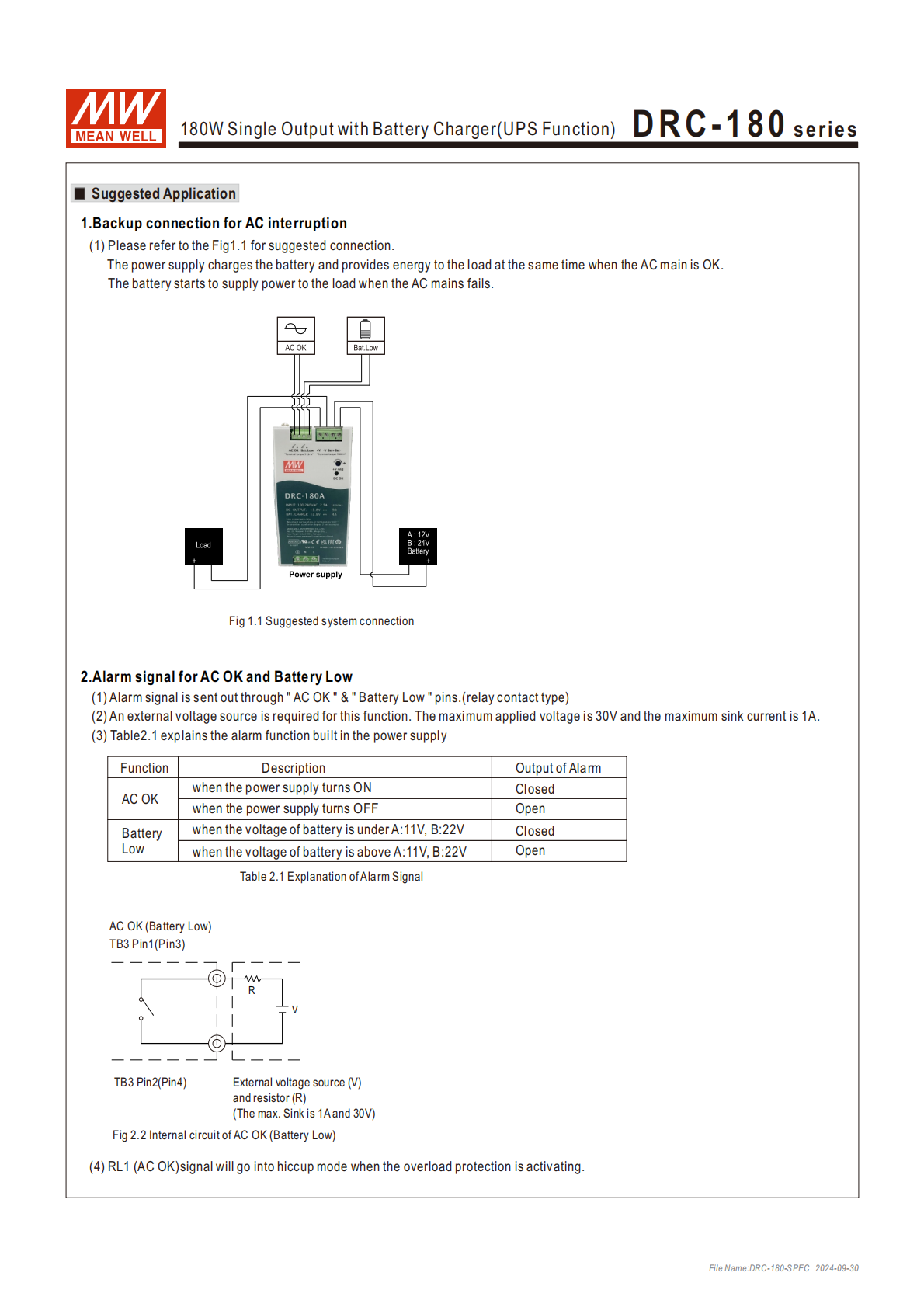

問題 3：DRC-180 系列電源的 UPS 功能如何實現？AC OK 和電池低壓警報功能的作用及輸出邏輯是什么？
答案：UPS 功能實現：交流電正常時，電源同時向負載供電和給后備電池充電；當交流電失效（AC Fail）時，后備電池自動切換為供電源，向負載提供持續電力。AC OK 和電池低壓警報功能通過繼電器觸發，需外部電壓源（最大 30V/1A）支持，輸出邏輯如下：①AC OK：電源正常工作（AC OK）時繼電器 “關”，電源關斷（AC Fail）時繼電器 “開”，用于提示交流電源狀態；②電池低壓：電池電壓正常（13.8V 型 > 11V，27.6V 型 > 22V）時繼電器 “開”，電池低壓（13.8V 型 < 11V，27.6V 型 < 22V）時繼電器 “關”，用于提示電池供電狀態。
