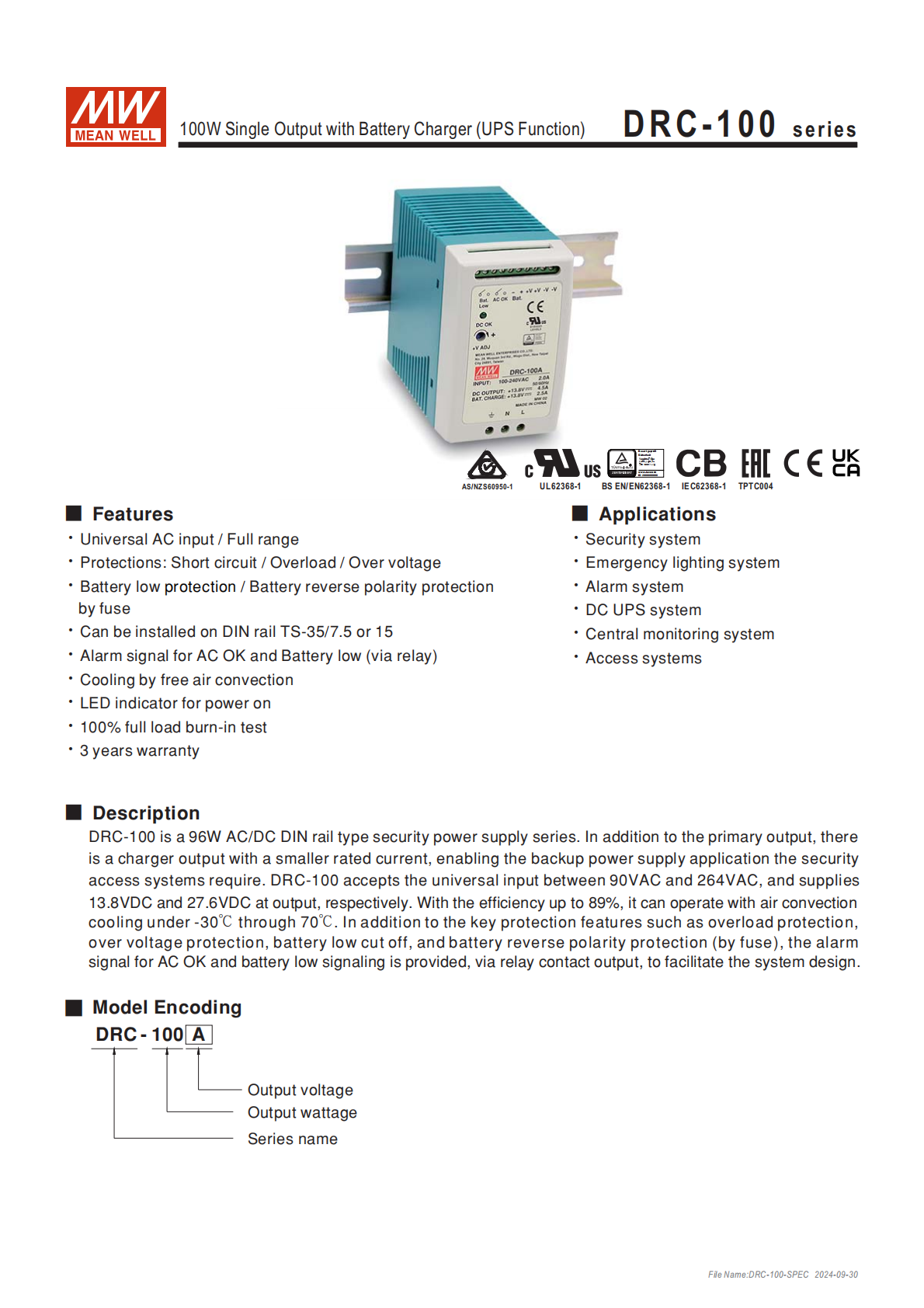

DRC-100 系列是明緯推出的100W 充電型單組輸出電源（具備 UPS 功能），符合多項國際安全規范，支持90VAC~264VAC 全范圍交流輸入及 127~370VDC 直流輸入，提供13.8VDC（DRC-100A）和 27.6VDC（DRC-100B） 主輸出及對應充電輸出，效率高達89%，具備短路 / 過負載 / 過電壓等多重保護，支持DIN 軌道 TS-35/7.5 或 15 安裝，工作溫度范圍為 **-30℃~70℃，適用于安全系統、應急照明等場景，提供3 年保固 **。
品牌型號：MEAN WELL（明緯）DRC-100 系列
產品類型：100W 充電型單組輸出電源，具備 UPS 功能，為后備電源程序提供支持，適用于需安全存取的場景
核心優勢：國際通用全范圍輸入、多重保護機制、支持導軌安裝、寬溫工作、3 年保固
認證規范：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、AS/NZS 60950.1 等多項國際安全認證

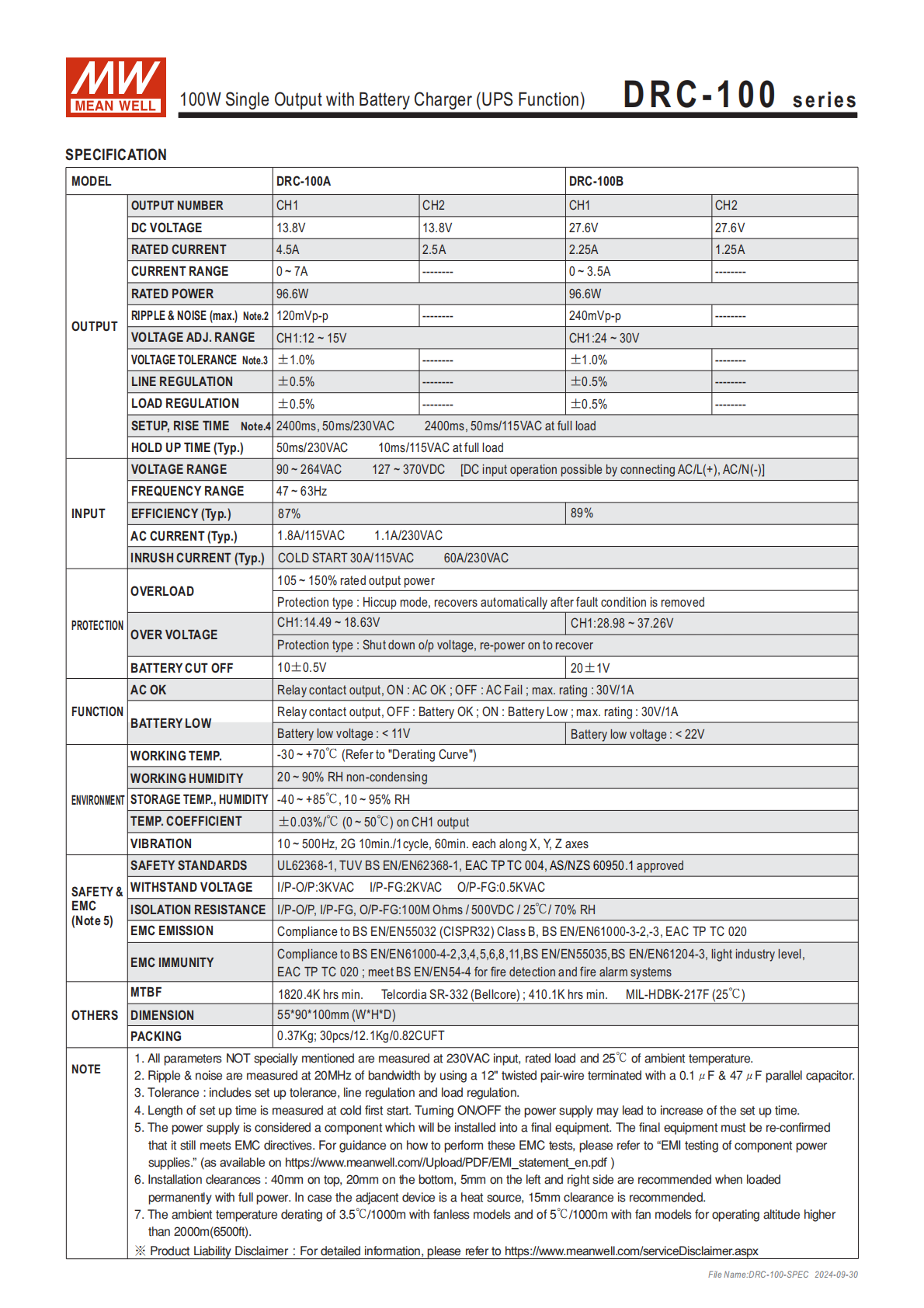

二、電氣規格詳情
（1）輸出參數（核心型號對比）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| DRC-100A | 13.8VDC | 4.5A | 0~7A | 96.6W | 120mVp-p | 12~15V | ±1.0% |
| DRC-100B | 27.6VDC | 2.25A | 0~3.5A | 96.6W | 240mVp-p | 24~30V | ±1.0% |
（2）輸入?yún)?shù)
電壓范圍：90~264VAC（交流輸入）、127~370VDC（直流輸入，通過 AC/L (+)、AC/N (-) 連接）
頻率范圍：47~63Hz
交流電流（Typ.）：1.8A/115VAC、1.1A/230VAC
浪涌電流（Typ.）：冷啟動 30A/115VAC、60A/230VAC
效率（Typ.）：最高89%
（3）啟動與保持特性
啟動時間：2400ms（冷機啟動，滿載時）
上升時間：50ms/230VAC、10ms/115VAC（滿載時）
保持時間（Typ.）：50ms/230VAC、10ms/115VAC（滿載時）
三、保護與警報功能
（1）保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105%~150% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | DRC-100A：14.49~18.63V；DRC-100B：28.98~37.26V | 關斷輸出，電源重啟后恢復 |
| 電池低壓保護 | DRC-100A：<11V；DRC-100B：<22V | 切斷電池輸出 |
| 反極性保護 | 電池正負極接反 | 通過保險絲實現保護 |
| 其他保護 | 短路保護 | 內置對應保護機制 |

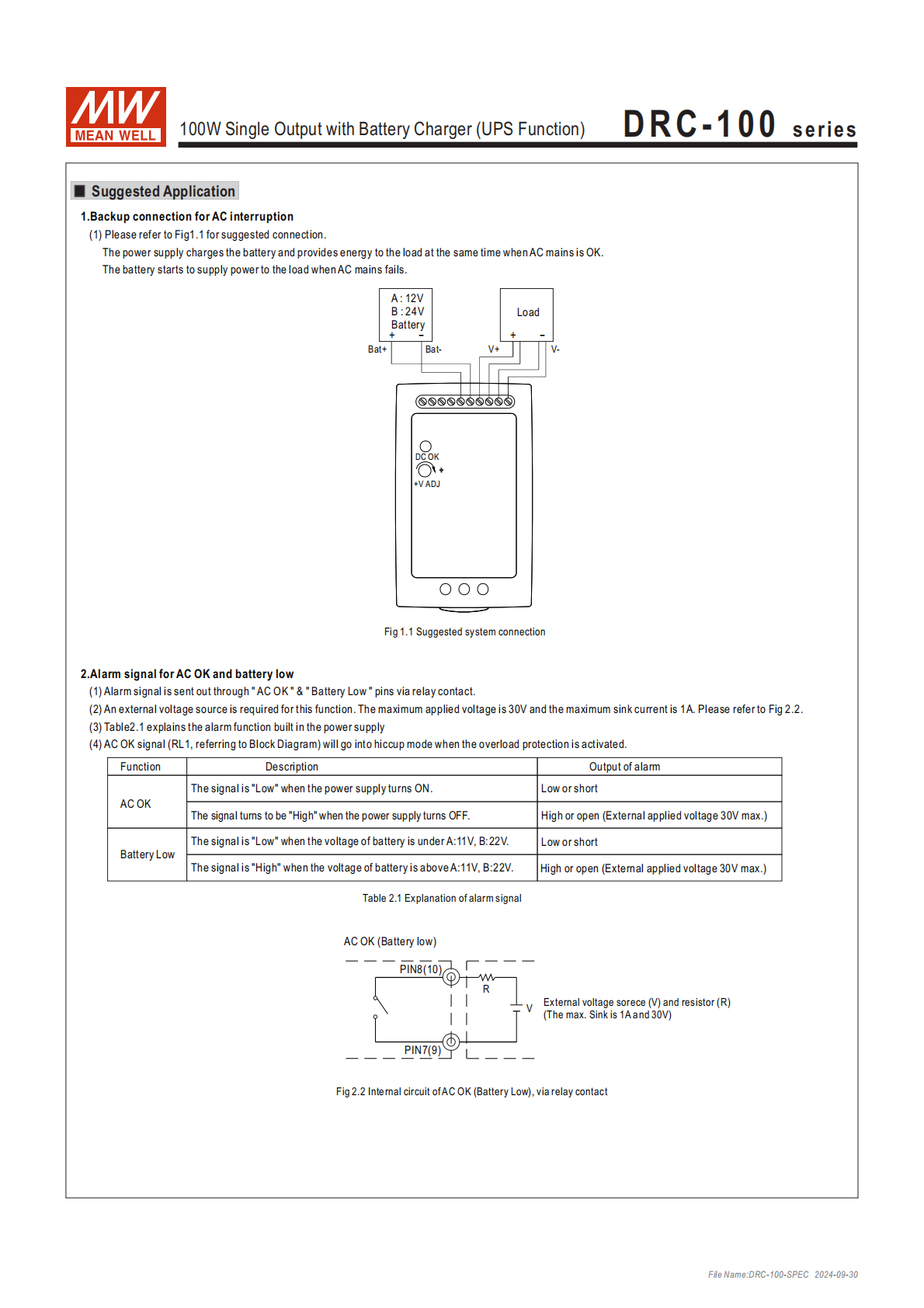

（2）警報功能
警報類型：AC OK 警報、電池低壓警報
觸發方式：通過繼電器觸發，需外部電壓源（最大工作電壓 30V，最大吸入電流 1A）
信號邏輯：
AC OK：電源打開時為 “低 / 短路”，電源關斷時為 “高 / 開路”
電池低壓：電池電壓低于閾值（11V/22V）時為 “低 / 短路”，高于閾值時為 “高 / 開路”
特殊情況：過載保護激活時，AC OK 信號進入打嗝模式
四、環境與物理特性
（1）環境參數

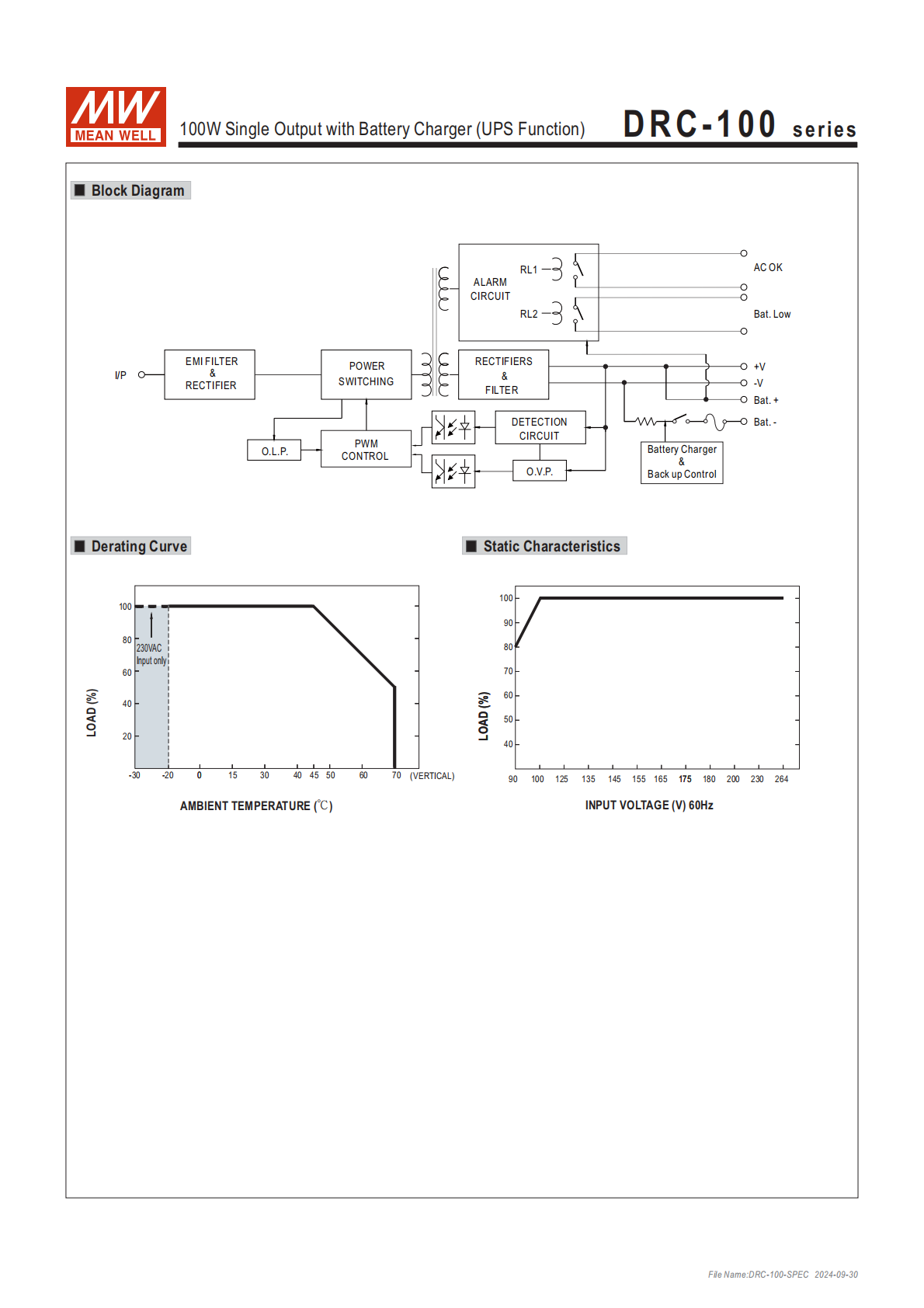

工作溫度：-30~70℃（需參考減額曲線）
工作濕度：20~90%RH（無冷凝）
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃，CH1）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘

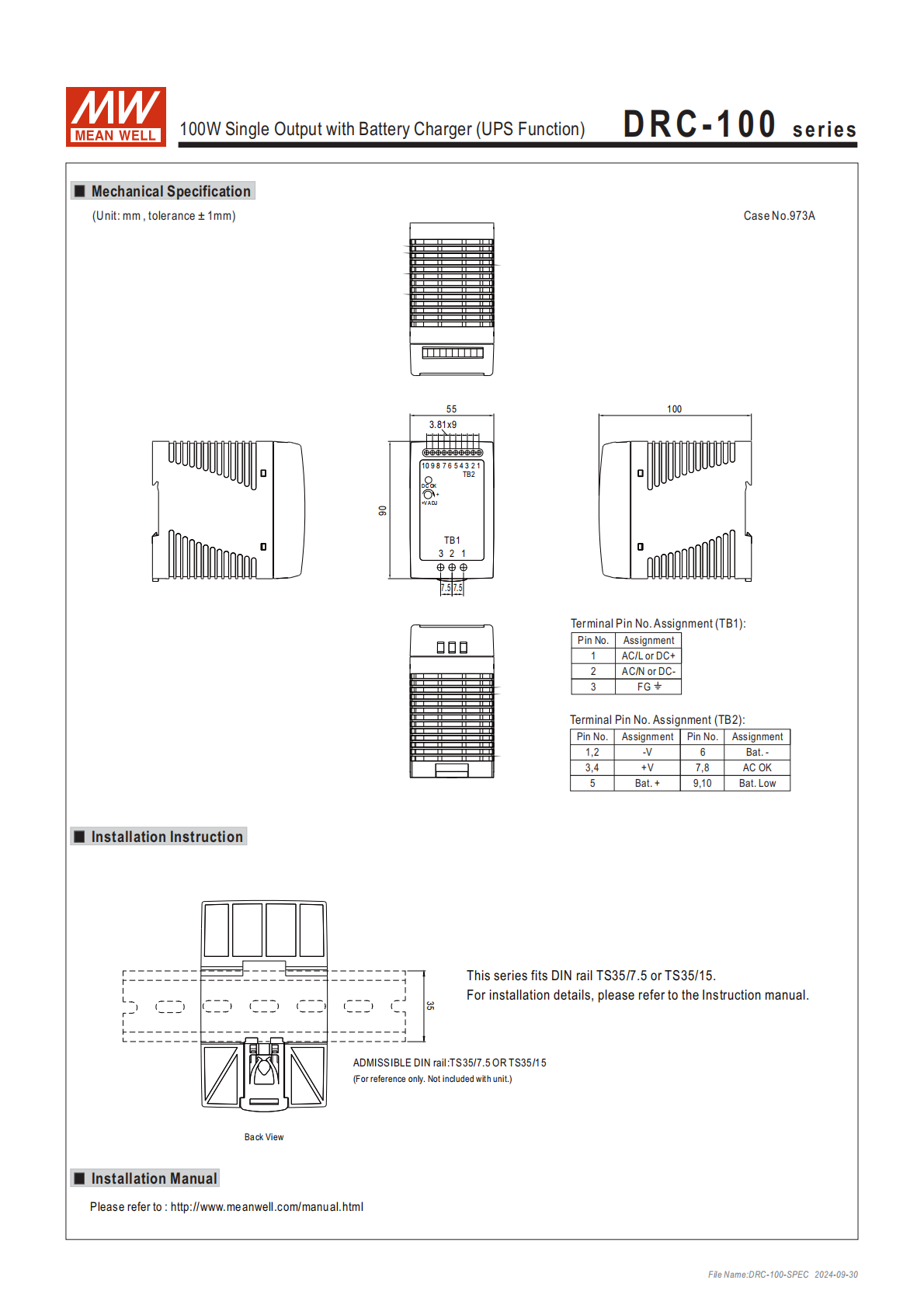

（2）物理與安裝參數
尺寸：55×90×100mm（W×H×D）（公差 ±1mm）
重量：?jiǎn)螜C(jī) 0.37Kg，整箱（30pcs）12.1Kg，體積 0.82CUFT
安裝方式：支持DIN 導軌 TS-35/7.5 或 TS-35/15安裝
安裝距離要求：全功率長期加載時，頂部距離 40mm、底部 20mm、左右兩側各 5mm；相鄰設備為熱源時，間距≥15mm
冷卻方式：自然風冷
指示燈：電源啟動 LED 指示燈
五、應用場景
安全系統、應急照明系統、報警系統
DC UPS 系統、中央監控系統、存取系統
六、其他重要說明
測試條件：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下量測
紋波噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試
海拔適應：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃
電池充電限制：電池電壓低于切斷電壓時，無法執行 AC 復歸充電
4. 關鍵問題
問題 1：DRC-100 系列電源的輸入輸出核心參數是什么，不同型號有何差異？
答案：輸入方面，支持 90~264VAC 全范圍交流輸入和 127~370VDC 直流輸入，頻率范圍 47~63Hz，最高效率 89%；輸出核心差異集中在 DRC-100A 和 DRC-100B，DRC-100A 輸出 13.8VDC/4.5A（電流范圍 0~7A），DRC-100B 輸出 27.6VDC/2.25A（電流范圍 0~3.5A），兩者額定功率均為 96.6W，電壓精度均為 ±1.0%。
問題 2：DRC-100 系列具備哪些保護和警報功能，適用于哪些場景？
答案：保護功能包括短路、過負載（105%~150% 額定功率，打嗝模式自動恢復）、過電壓（關斷輸出重啟恢復）、電池低壓切斷、電池反極性（保險絲保護）；警報功能為 AC OK 和電池低壓警報（繼電器觸發，需 30V/1A 外部電壓源）。適用于安全系統、應急照明系統、報警系統、DC UPS 系統、中央監控系統、存取系統等對后備電源和安全存取有需求的場景。
問題 3：DRC-100 系列的安裝、環境適應性及保固政策如何？
答案：安裝上支持 DIN 導軌 TS-35/7.5 或 15 安裝，全功率工作時需滿足特定間距要求（頂部 40mm、底部 20mm、兩側 5mm，熱源相鄰時 15mm）；環境適應性方面，工作溫度范圍 - 30~70℃，工作濕度 20~90% RH（無冷凝），耐振動性能達標；產品經過 100% 滿載老化測試，提供3 年保固，并通過多項國際安全認證，可靠性有保障。
