DRC-60 系列是明緯推出的60W 充電型單組輸出導軌式安全電源（具備 UPS 功能），支持90VAC~264VAC 全范圍交流輸入（可兼容 127~370VDC 直流輸入），提供13.8VDC（DRC-60A）和 27.6VDC（DRC-60B） 兩種輸出規格，效率高達88%，具備短路 / 過負載 / 過電壓等多重保護及 AC OK、電池低壓警報功能，可在 **-30℃~70℃** 環境下自然風冷工作，適用于安全系統、應急照明、DC UPS 等場景，通過多項國際安規認證，提供3 年保固。
一、產品概述
產品名稱：DRC-60 系列 60W 充電型單組輸出電源，具備 UPS 功能，符合德國工業標準，為導軌型安全電源
品牌：MEAN WELL（明緯）
核心定位：提供主輸出 + 充電輸出雙路供電，適配后備電源程序，滿足安全存取系統等場景的供電需求
關鍵保障：通過 LPS（限功率電源）測試、100% 滿載老化測試，提供3 年保固

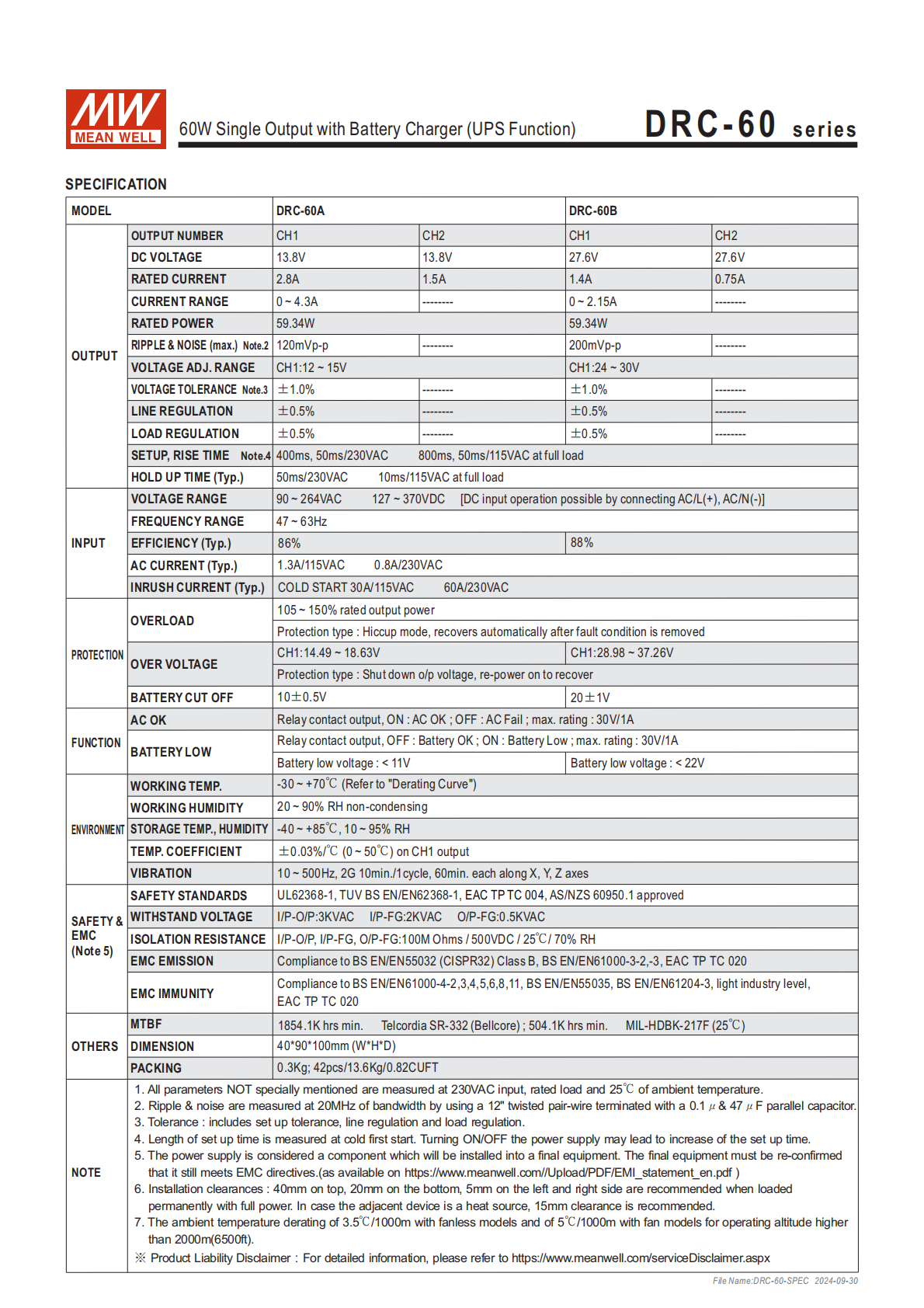

二、核心電氣規格
| 類別 | 具體參數 | DRC-60A | DRC-60B |
|---|---|---|---|
| 輸出參數 | 直流電壓 | 13.8V（CH1/CH2） | 27.6V（CH1/CH2） |
| 額定電流 | CH1:2.8A；CH2:1.5A | CH1:1.4A；CH2:0.75A | |
| 電流范圍 | 0~4.3A（CH1） | 0~2.15A（CH1） | |
| 額定功率 | 59.34W | 59.34W | |
| 紋波與噪聲（最大） | 120mVp-p（CH1）；200mVp-p（CH2） | 120mVp-p（CH1）；200mVp-p（CH2） | |
| 電壓調整范圍 | 12~15V（CH1） | 24~30V（CH1） | |
| 電壓精度 | ±1.0% | ±1.0% | |
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC；127~370VDC（AC/L (+)/AC/N (-) 連接實現直流輸入） | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | |
| 效率（Typ.） | 最高 88% | 最高 88% | |
| 交流電流（Typ.） | 1.3A/115VAC；0.8A/230VAC | 同左 | |
| 浪涌電流（Typ.） | 冷啟動 30A/115VAC；60A/230VAC | 同左 |
三、功能與保護特性
保護功能
核心保護：短路保護、過負載保護、過電壓保護、電池低壓切斷保護、電池反極性保護（通過保險絲）
過負載保護：觸發條件為額定輸出功率的 105%~150%，保護模式為打嗝模式，負載異常移除后自動恢復
過電壓保護：DRC-60A（CH1）觸發電壓 14.49~18.63V，DRC-60B（CH1）28.98~37.26V，保護模式為關斷輸出，電源重啟后恢復
電池低壓切斷：DRC-60A 為 10±0.5V，DRC-60B 為 20±1V
警報功能
AC OK：電源打開時為 “低”（輸出低 / 短路），電源關斷時為 “高”（輸出高 / 開路，最大支持 30V 電壓）
電池低壓：電壓低于 11V（DRC-60A）/22V（DRC-60B）時為 “低”，高于該值時為 “高”，最大吸入電流 1A
警報類型：AC OK 警報、電池低壓警報，均通過繼電器觸發
信號邏輯：
特殊說明：過載保護激活時，AC OK 信號進入打嗝模式
其他功能
散熱方式：自然風冷
狀態指示：電源啟動 LED 指示燈
啟動與保持時間：滿載時，230VAC 下啟動時間 400ms、上升時間 50ms、保持時間 50ms；115VAC 下啟動時間 800ms、上升時間 50ms、保持時間 10ms
四、環境與物理參數
環境適應性

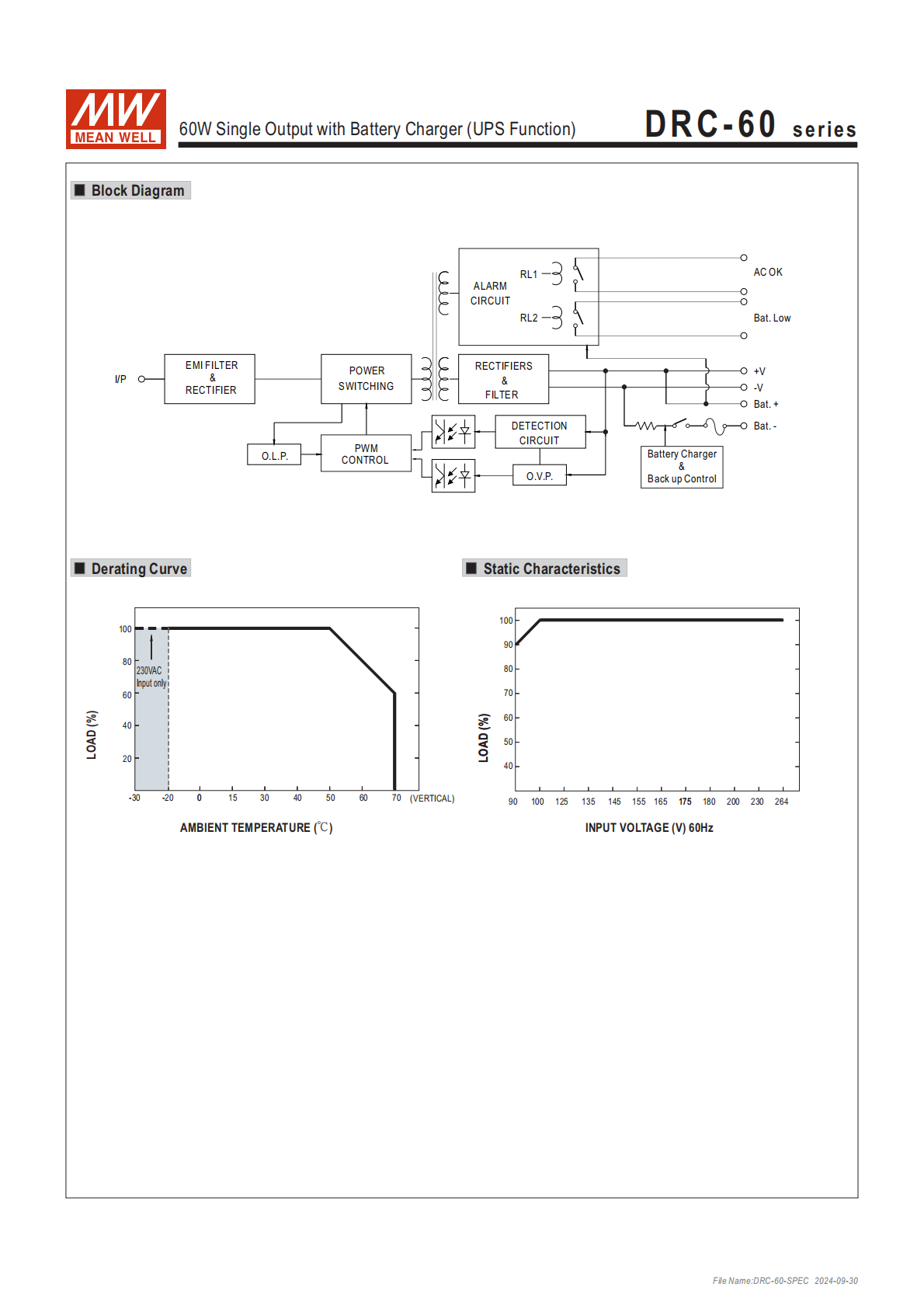

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/°C（0~50℃，CH1）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
物理與包裝規格

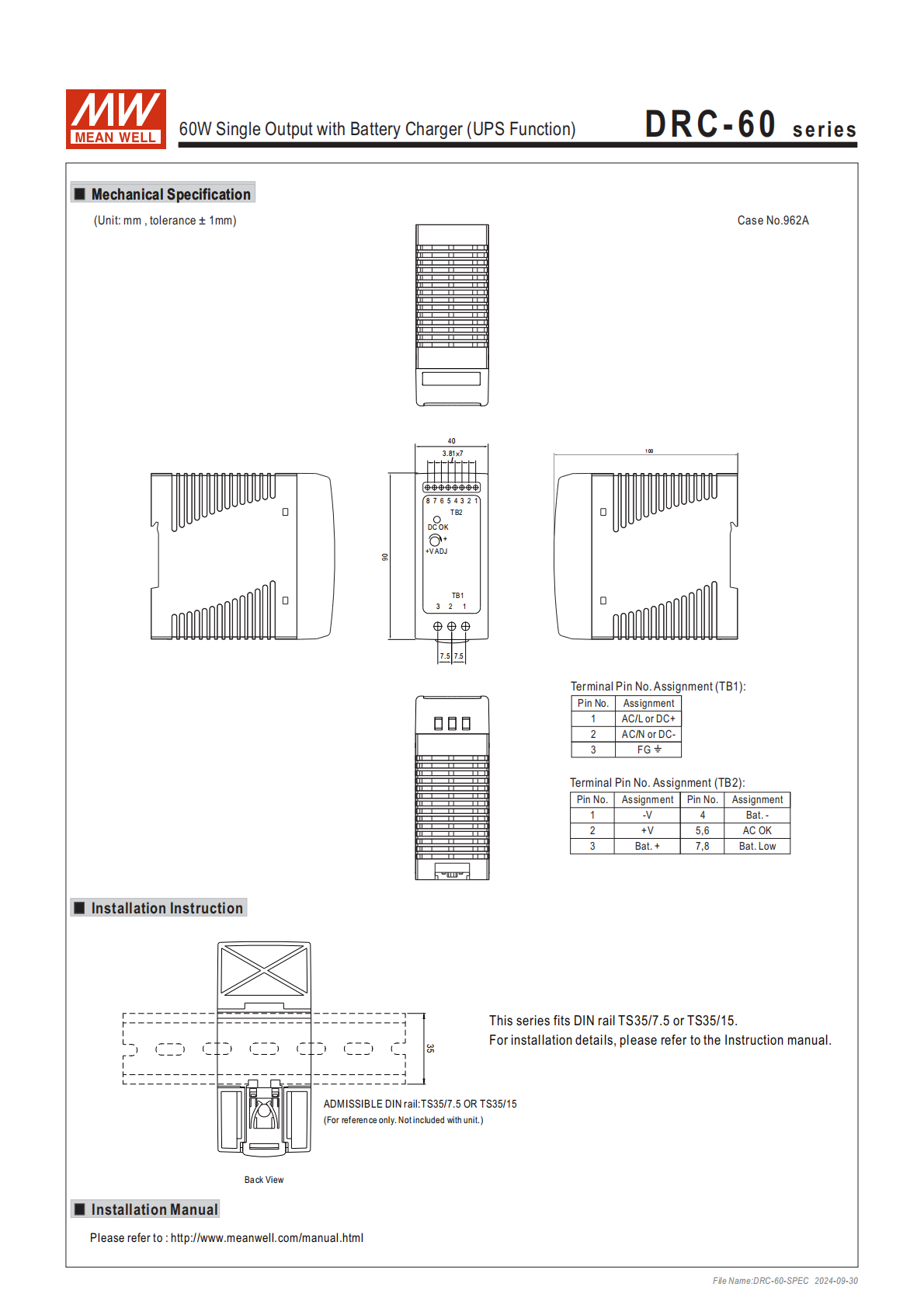

尺寸：40×90×100mm（W×H×D），公差 ±1mm
重量：?jiǎn)闻_(tái) 0.3Kg
包裝：42pcs/13.6Kg/0.82CUFT
安裝要求：永久滿載時，頂部距離 40mm、底部 20mm、左右兩側各 5mm；相鄰為熱源時間距 15mm；海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
五、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、AS/NZS 60950.1 認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃/70% RH
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61204-3、輕工業標準 EAC TP TC 020
六、安裝與連接
安裝適配：可安裝在 TS-35/7.5 或 TS-35/15 DIN 導軌上
端子腳位定義
TB1：1 腳（AC/L or DC+）、2 腳（AC/N or DC-）、3 腳（FG）
TB2：1 腳（-V）、2 腳（+V）、3 腳（Bat.+）、4 腳（Bat.-）、5-6 腳（AC OK）、7-8 腳（Bat. Low）

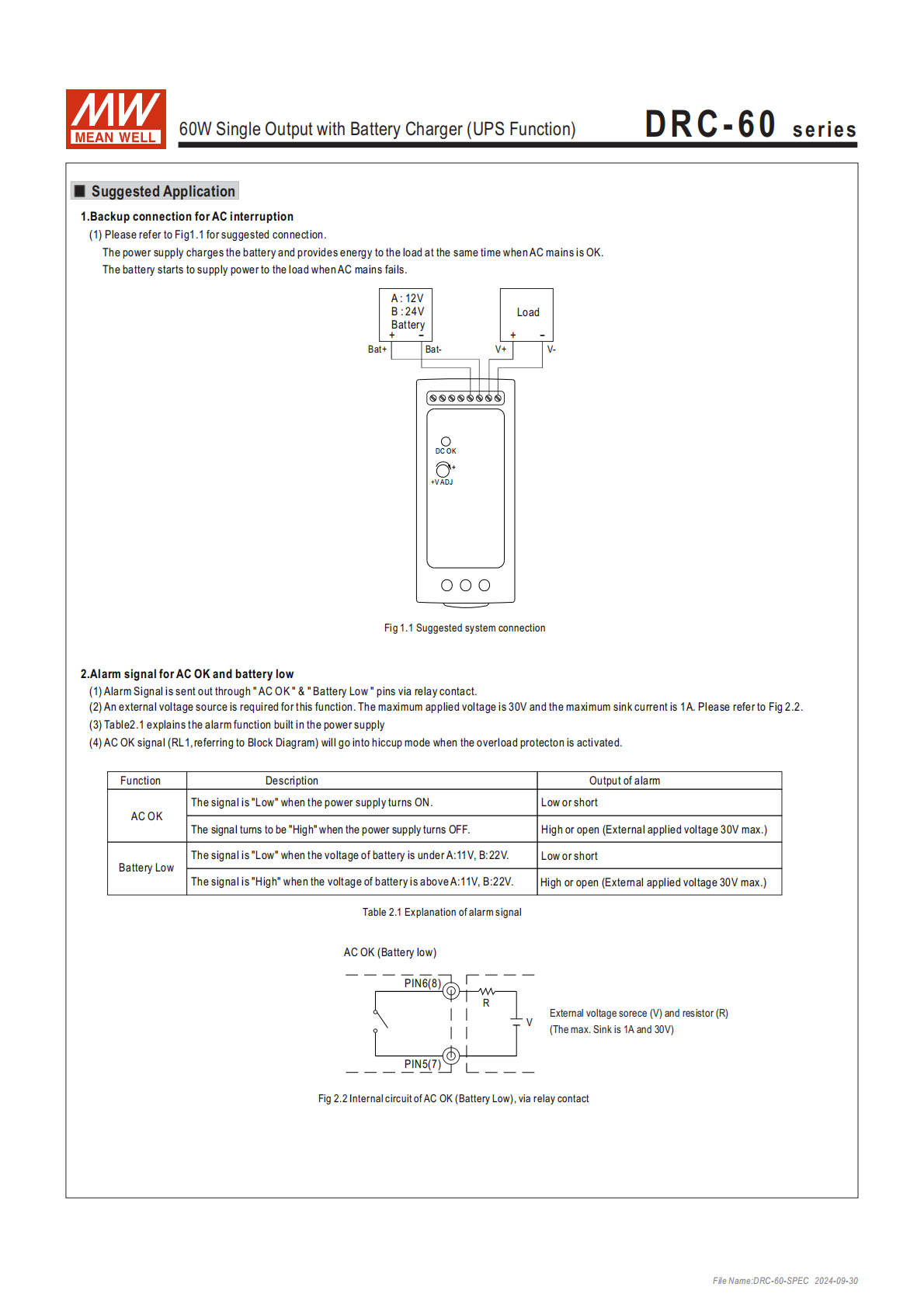

備用連接建議：交流電正常時，電源同時給電池充電和向負載供電；交流電失效時，電池向負載供電
七、應用場景
安全系統、應急照明系統、報警系統
DC UPS 系統、中央監控系統、存取系統
4. 關鍵問題
問題 1：DRC-60 系列電源的輸入輸出規格核心差異是什么？不同型號適配哪些電壓需求場景？
答案：核心差異集中在輸出電壓和對應電流規格，具體如下：
| 型號 | 輸出電壓 | 額定電流（CH1/CH2） | 適配場景 |
|---|---|---|---|
| DRC-60A | 13.8VDC | 2.8A/1.5A | 12V 系列設備供電，如低電壓安全傳感器、小型應急照明 |
| DRC-60B | 27.6VDC | 1.4A/0.75A | 24V 系列設備供電，如中型監控設備、工業級存取控制系統 |
| 兩者輸入規格一致，均支持 90~264VAC 全范圍交流輸入和 127~370VDC 直流輸入，適配全球多數電網環境。 |
問題 2：DRC-60 系列電源的保護功能和警報功能如何保障系統穩定運行？
答案：
保護功能：具備短路、過負載、過電壓、電池低壓切斷、電池反極性（保險絲） 五大核心保護，其中過負載采用 “打嗝模式”（異常移除后自動恢復），過電壓采用 “關斷輸出模式”（重啟后恢復），電池低壓切斷精準觸發（DRC-60A：10±0.5V，DRC-60B：20±1V），可避免設備損壞和電池過度放電；
警報功能：通過繼電器觸發AC OK 和電池低壓兩個關鍵警報，AC OK 信號反映電網供電狀態（開 = AC Fail，關 = AC OK），電池低壓信號提示電池電量不足（開 = 低壓，關 = 正常），且支持 30V/1A 外部電壓源接入，便于系統實時監控供電狀態，及時排查故障。
問題 3：DRC-60 系列電源的安裝和環境適應性有哪些關鍵要求？適合在哪些特殊場景部署？
答案：
安裝要求：需安裝在 TS-35/7.5 或 TS-35/15 DIN 導軌上；永久滿載運行時，頂部 / 底部 / 兩側需預留指定散熱空間（頂部 40mm、底部 20mm、兩側各 5mm，相鄰為熱源時 15mm）；海拔超 2000 米時需按標準降額使用（無風扇機型每 1000 米降 3.5℃）；
環境適應性：工作溫度范圍 **-30℃~70℃**，支持 20~90% RH 無冷凝濕度環境，耐振動（10~500Hz，2G），適合低溫戶外機房、高溫工業車間、高海拔偏遠監控站點等特殊場景；
適配特殊場景：因具備 UPS 功能、寬溫工作能力和多重保護，可部署在無穩定電網的野外應急設備、需 24 小時不間斷供電的安全系統、環境惡劣的工業存取控制場景中。
