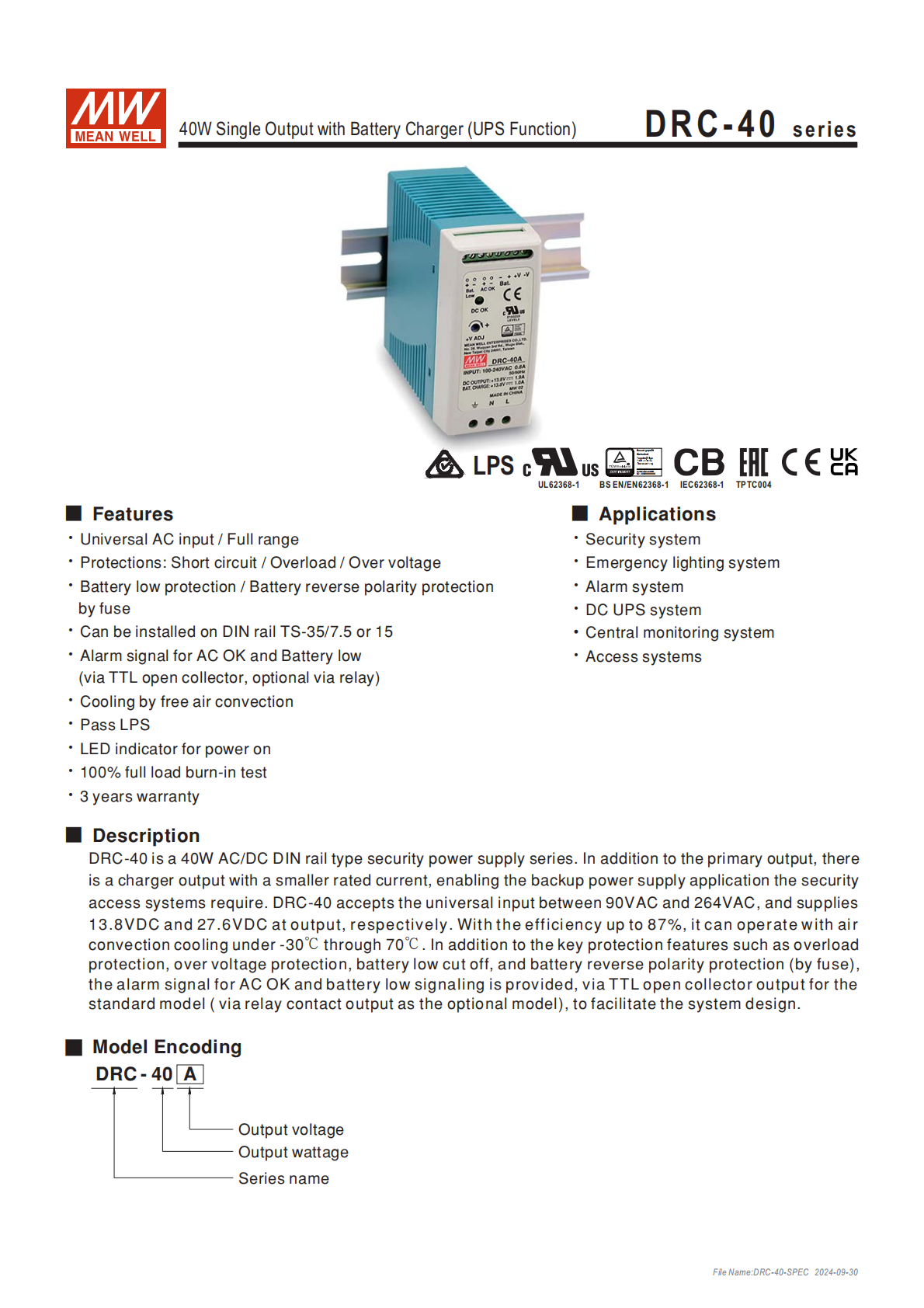

MEAN WELL DRC-40 系列是一款 40W 充電型單組輸出導軌式安全電源（具備 UPS 功能），符合多項國際標準，支持90VAC~264VAC 全范圍交流輸入，提供13.8VDC（DRC-40A）和 27.6VDC（DRC-40B） 輸出，效率最高達 87%，具備短路 / 過負載 / 過電壓等多重保護及 AC OK、電池低壓警報信號輸出，可在 **-30℃~70℃** 環境下自然風冷工作，適用于安全系統、應急照明等場景，支持 TS-35/7.5 或 15 導軌安裝，提供 3 年保固。
品牌與系列：MEAN WELL DRC-40 系列，定位為 40W 充電型單組輸出電源，具備 UPS 功能，符合德國工業標準，通過 LPS（限功率電源）測試。
核心定位：除主輸出外，配備一組小額定電流充電輸出，專為后備電源程序設計，適配安全存取系統需求。
認證與保固：符合 UL62368-1、AS/NZS60950-1、BS EN/EN62368-1 等多項國際標準，提供3 年保固，經過 100% 滿載老化測試。

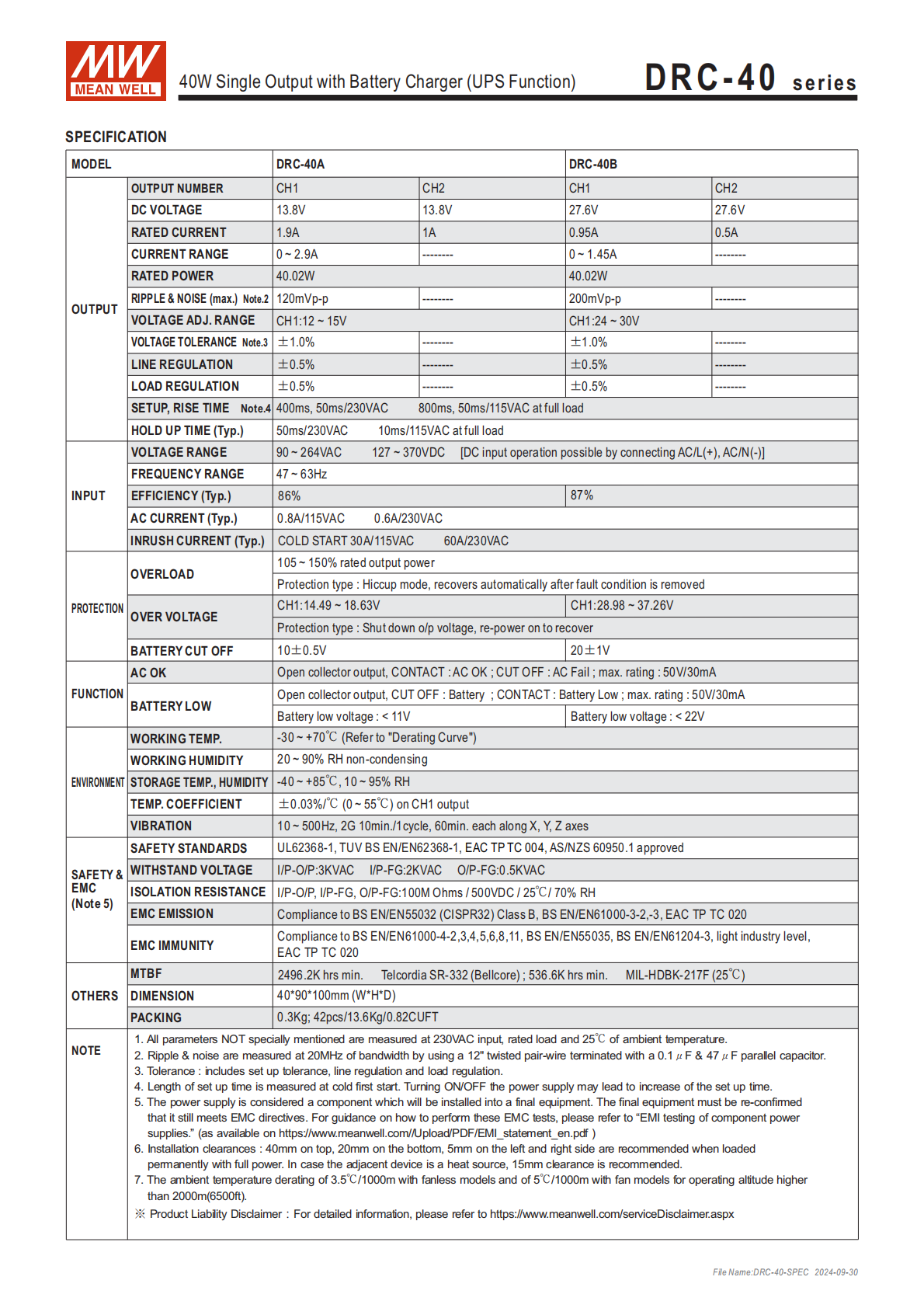

二、電氣規格詳情
| 類別 | 具體參數 | DRC-40A | DRC-40B |
|---|---|---|---|
| 輸出電壓 | 直流電壓 | 13.8VDC | 27.6VDC |
| 輸出電流 | CH2 額定電流 | - | 0.95A |
| 電壓調整范圍 | CH1 | 24~30V | - |
| 線性調整率 | - | ±0.5% | ±0.5% |
| 效率（Typ.） | - | 86% | - |
| 冷啟動 | - | 30A/115VAC | - |
| 保護閾值 | 過載保護 | 額定輸出功率的 105%~150% | 額定輸出功率的 105%~150% |
| 保護模式 | 過載保護 | 打嗝模式，異常移除后自動恢復 | 打嗝模式，異常移除后自動恢復 |
| 保護模式 | 過壓保護 | 關斷輸出，電源重啟后恢復 | 關斷輸出，電源重啟后恢復 |
三、核心功能與特性
輸入輸出能力
輸入：支持90VAC~264VAC全范圍交流輸入，適配國際通用電壓場景。
輸出：兩組型號分別提供穩定直流輸出，滿足不同設備供電需求。
保護功能
主要保護：短路保護、過負載保護、過電壓保護、電池低壓保護、電池反極性保護（通過保險絲）。
警報信號：AC OK 和電池低壓警報信號輸出，標準型通過 TTL 集電極開路，可選型號通過繼電器恒定輸出；最大額定值50V/30mA，便于系統狀態監測。
AC OK：電源打開時信號為 “低”（最大 30mA，0.3V），關斷時為 “高” 或開路（外加最大 50V 電壓）。
電池低壓：DRC-40A 低于 11V、DRC-40B 低于 22V 時信號為 “低”，高于閾值時為 “高” 或開路。
環境與安裝
工作環境：-30℃~70℃（需參考減額曲線），自然風冷散熱，無需額外散熱設備。
安裝適配：可安裝在 TS-35/7.5 或 TS-35/15 導軌上，尺寸為4090100mm（WHD），公差 ±1mm。
其他特性：配備電源啟動 LED 指示燈，直觀顯示工作狀態；電磁兼容符合 BS EN/EN61000-4 系列、BS EN/EN55035 等標準。

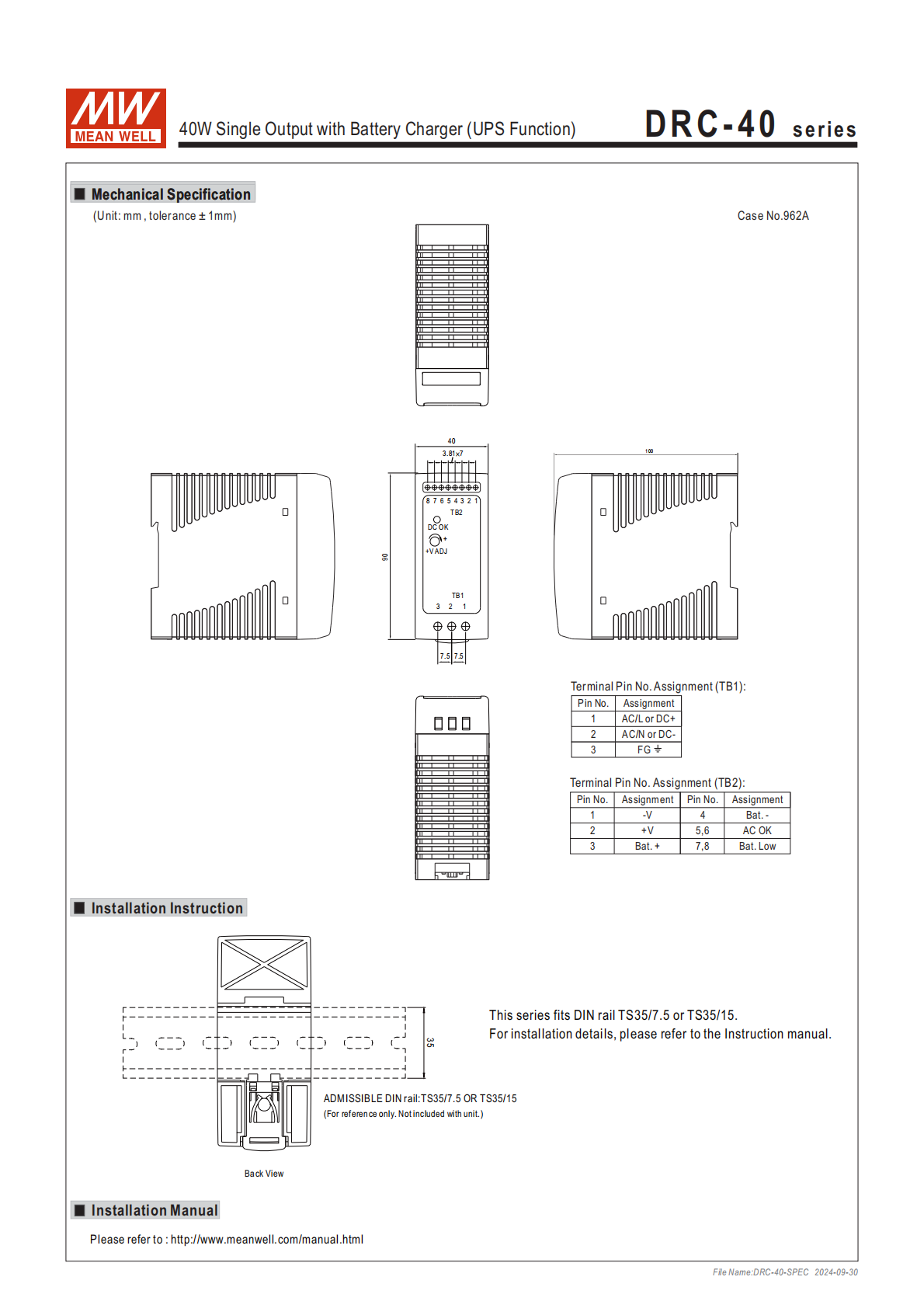

四、機構與接口
端子腳位定義
TB1 端子：包含 AC/L 或 DC+、AC/N 或 DC-、FG（保護地）引腳。
TB2 端子：
引腳編號 功能 引腳編號 功能 1 -V 4 Bat. - 2 +V 5、6 AC OK 3 Bat. + 7、8 Bat. Low

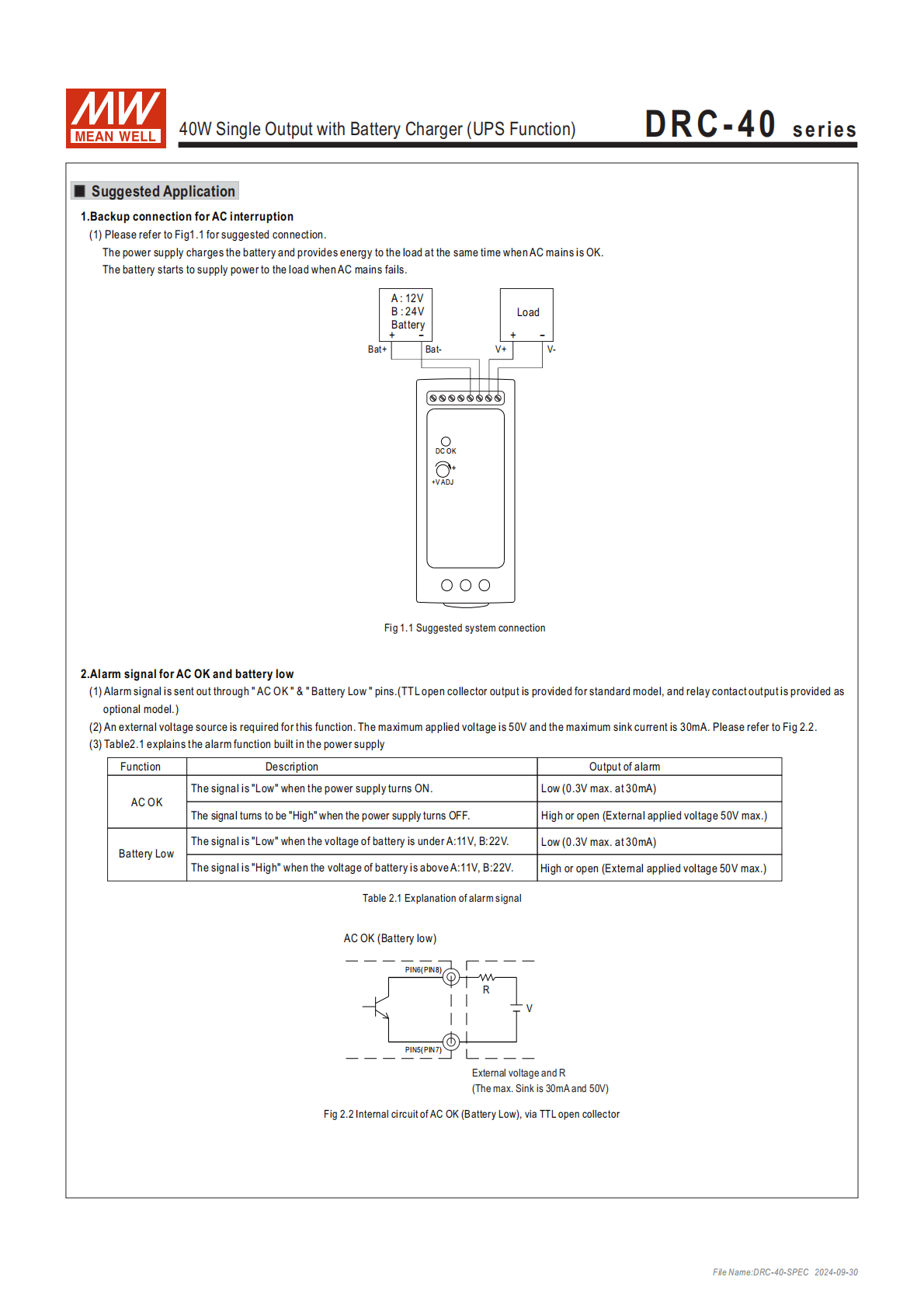

連接建議：AC 中斷備用連接需按圖 1.1 接線，交流電正常時電源同時給電池充電和向負載供電，交流電失效時電池為負載供電。
五、應用場景
核心適配場景：安全系統、應急照明系統、報警系統、DC UPS 系統、中央監控系統、存取系統，覆蓋工業及安防領域的后備電源需求。
4. 關鍵問題
問題 1：DRC-40 系列電源的輸入輸出核心參數是什么，不同型號有何區別？
答案：輸入?yún)?shù)為90VAC~264VAC 全范圍交流輸入；輸出參數區分型號：DRC-40A 輸出 13.8VDC，DRC-40B 輸出 27.6VDC 且 CH2 額定電流 0.95A；系列最高效率達 87%，線性調整率均為 ±0.5%，可滿足不同電壓需求的設備供電及后備充電場景。
問題 2：該電源具備哪些保護功能和警報機制，如何保障系統安全？
答案：保護功能包括短路保護、過負載保護（105%~150% 額定功率）、過電壓保護、電池低壓保護、電池反極性保護（保險絲），其中過載保護為打嗝模式（異常移除后自動恢復），過壓保護為關斷模式（重啟恢復）；警報機制通過 AC OK 和電池低壓信號輸出，標準型為 TTL 集電極開路（可選繼電器型），最大支持 50V/30mA 外部電壓與電流，可實時監測電源工作狀態和電池電壓，及時反饋異常。
問題 3：DRC-40 系列的安裝條件、工作環境要求及適用場景有哪些？
答案：安裝方面，支持TS-35/7.5 或 TS-35/15 導軌安裝，尺寸為 4090100mm（WHD）；工作環境要求為 **-30℃~70℃** 自然風冷，符合多項電磁兼容標準；適用場景集中在工業及安防領域，包括安全系統、應急照明系統、報警系統、DC UPS 系統、中央監控系統、存取系統，尤其適配需要后備電源的安全存取場景。
