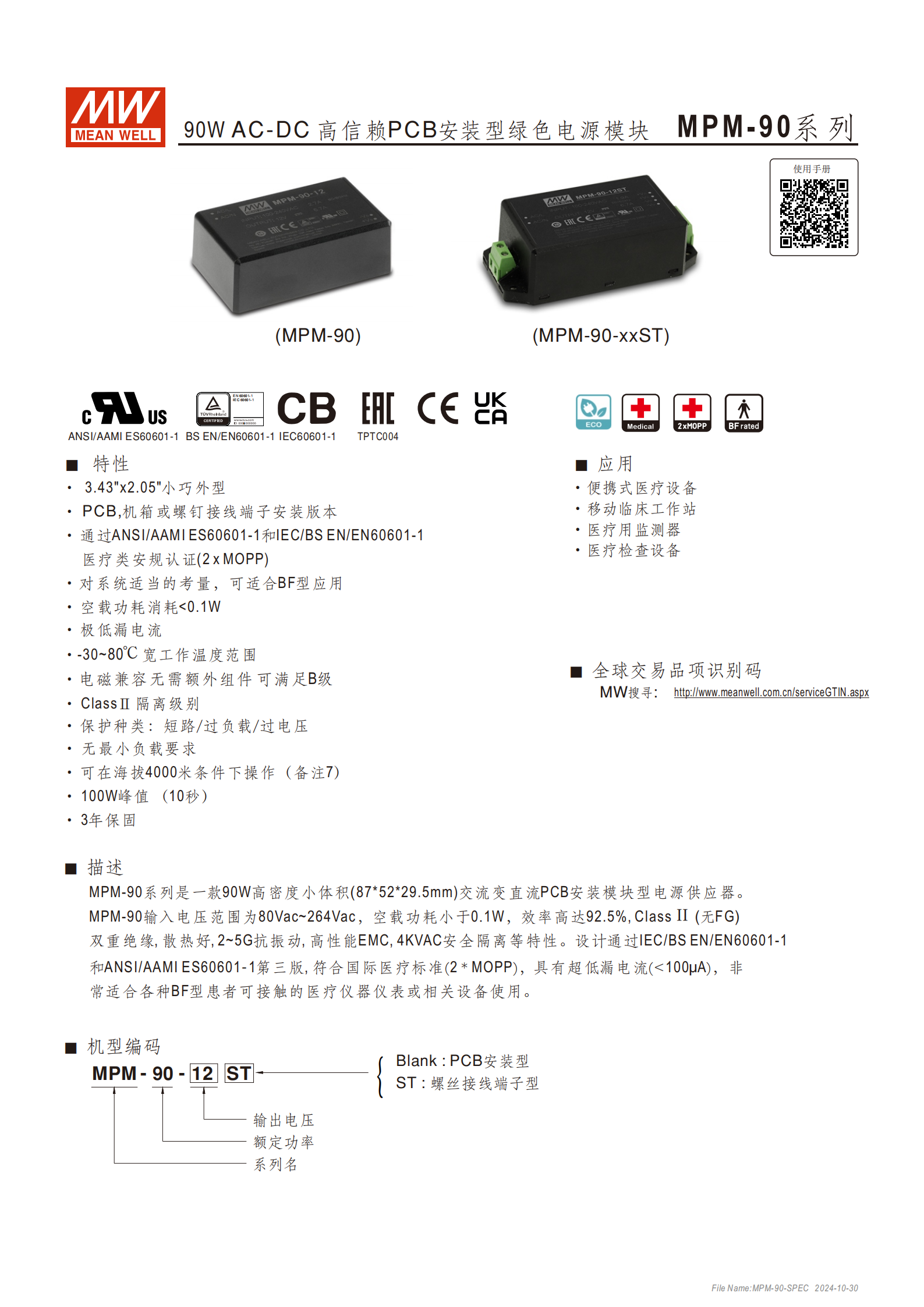

MPM-90 系列是90W 高密度小體積AC-DC 電源模塊，有 PCB 安裝型和螺絲接線端子型兩種，輸入電壓范圍80~264VAC/113~370VDC，輸出電壓涵蓋 12V、24V、48V 等規格，效率高達92.5% ，通過IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 醫療類安規認證（2×MOPP），具備超低漏電流（<100μA） 、-30~80℃寬工作溫度范圍、多重保護功能及 3 年保固，適用于便攜式醫療設備等 BF 型患者可接觸的醫療相關設備。
1. 產品概述
產品名稱：MPM-90 系列 90W AC-DC 高信賴 PCB 安裝型綠色電源模塊
產品類型：分為 PCB 安裝型（MPM-90）和螺絲接線端子型（MPM-90-xxST）
核心定位：專為醫療設備設計，符合 BF 型患者可接觸設備要求，具備高可靠性和安全性
保固期限：3 年
2. 核心特性
安規認證：通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證，滿足 2×MOPP 安全標準
能效與功耗：空載功耗 < 0.1W，效率高達 92.5%，屬于綠色節能電源
安全性能：ClassⅡ 雙重絕緣（無 FG），初級 - 次級耐壓 4KVAC，絕緣阻抗 100M Ohms（500VDC/25℃/70% RH），漏電流 < 100μA（264VAC）
環境適應性：工作溫度范圍 - 30~80℃，儲存溫度 - 40~85℃，工作濕度 20~90% RH（無冷凝）；可在海拔 4000 米條件下操作（海拔超 2000 米需降額）；PCB 安裝型 2G 抗振動，螺絲端子型 5G 抗振動
電磁兼容：無需額外組件即可滿足 BS EN/EN55011（CISPR11）Class B 等級
峰值功率：100W（持續 10 秒，每 30 秒最大占空比 33%，平均輸出不超額定功率）

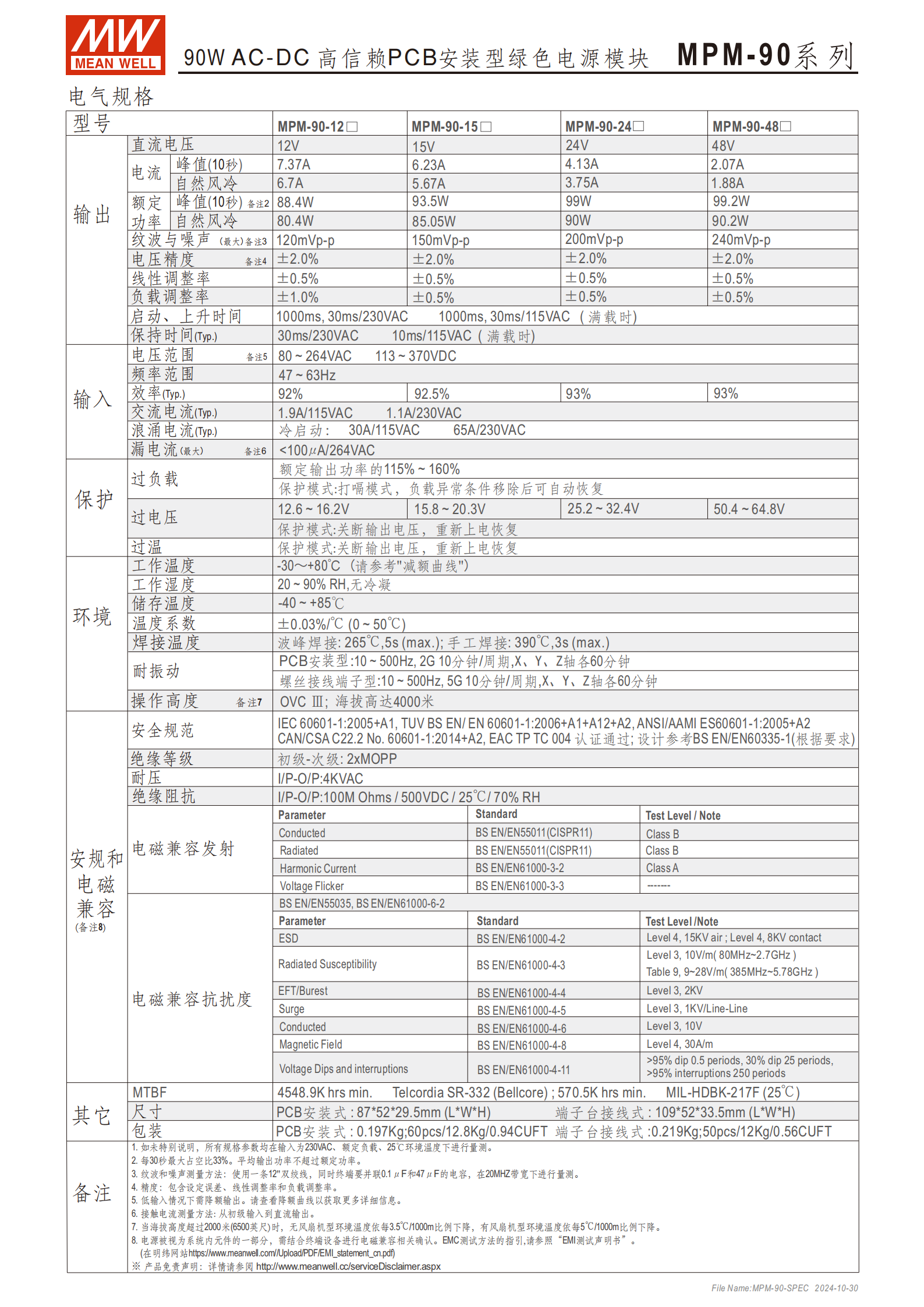

3. 電氣規格
（1）輸入?yún)?shù)
| 項目 | 規格 |
|---|---|
| 電壓范圍 | 80~264VAC、113~370VDC（低輸入需降額輸出） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.9A/115VAC、1.1A/230VAC |
| 浪涌電流（Typ.） | 冷啟動 30A/115VAC、65A/230VAC |
（2）輸出參數（核心型號）
| 型號 | 輸出電壓 | 額定電流（自然風冷） | 峰值電流（10 秒） | 額定功率 | 峰值功率（10 秒） | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| MPM-90-12 | 12V | 6.7A | 7.37A | 80.4W | 88.4W | 120mVp-p | ±2.0% |
| MPM-90-24 | 24V | 3.75A | 4.13A | 90W | 99W | 200mVp-p | ±2.0% |
| MPM-90-48 | 48V | - | - | 90.2W | 99.2W | - | ±2.0% |
補充：線性調整率 ±0.5%，負載調整率 ±0.5%~±1.0%，溫度系數 ±0.03%/℃（0~50℃）
（3）保護功能
| 保護類型 | 保護閾值 | 恢復方式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115%~160% | 打嗝模式，移除異常后自動恢復 |
| 過電壓保護 | 12V 機型：12.6~16.2V；24V 機型：25.2~32.4V；48V 機型：50.4~64.8V | 關斷輸出，重新上電恢復 |
| 過溫保護 | - | 關斷輸出，重新上電恢復 |
| 短路保護 | - | 打嗝模式，移除異常后自動恢復 |
4. 物理與環境參數

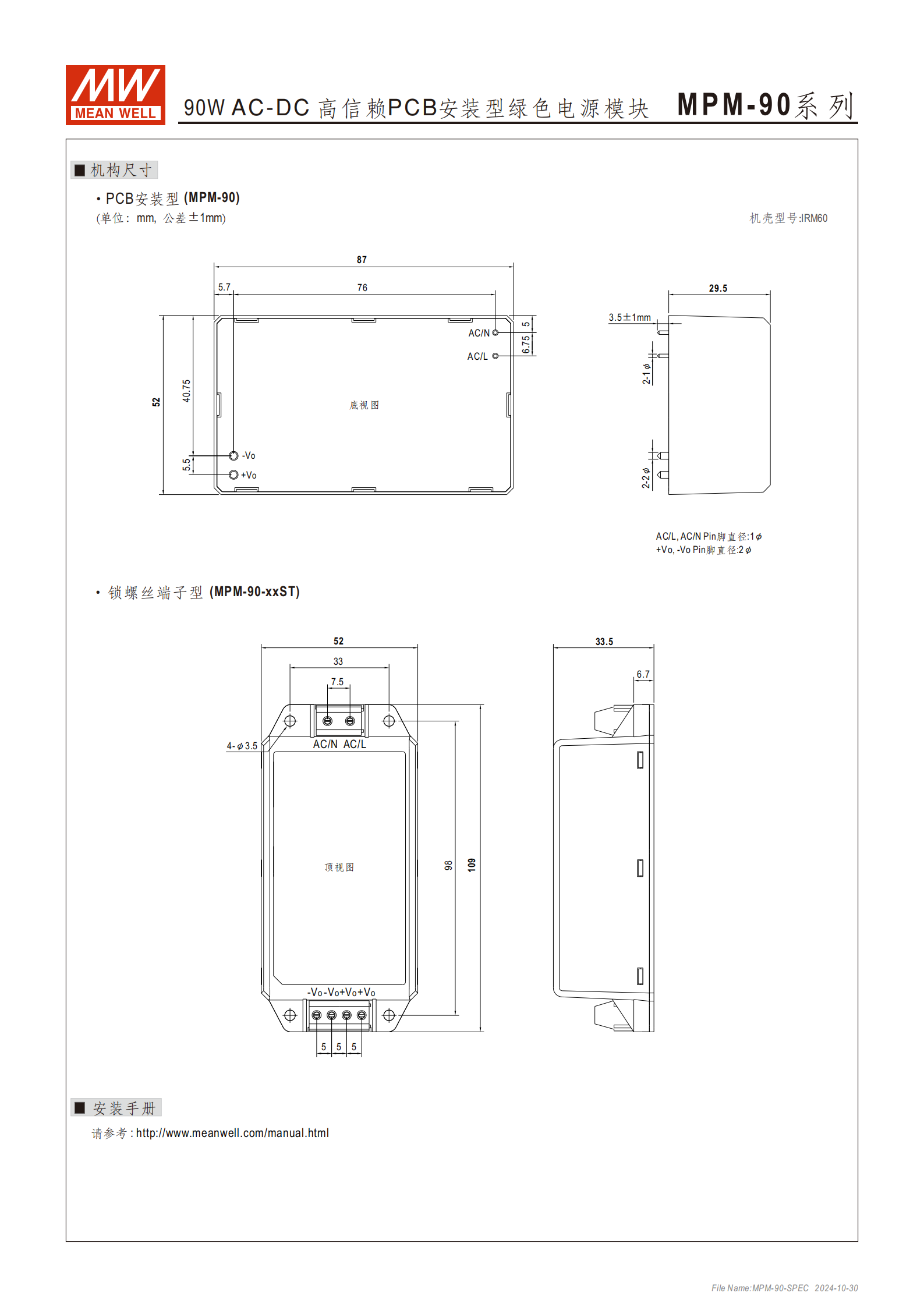

尺寸：PCB 安裝型 87×52×29.5mm（L×W×H）；螺絲接線端子型 109×52×33.5mm（L×W×H）
重量：PCB 安裝型 0.197Kg；螺絲接線端子型 0.219Kg
焊接溫度：波峰焊接 265℃（最大 5 秒）；手工焊接 390℃（最大 3 秒）
耐振動：PCB 安裝型 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；螺絲接線端子型 10~500Hz、5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：最小 4548.9K 小時（Telcordia SR-332 標準，25℃）；最小 570.5K 小時（MIL-HDBK-217F 標準，25℃）
5. 應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備（BF 型患者可接觸類）
6. 包裝與認證
包裝規格：PCB 安裝型 60pcs/12.8Kg/0.94CUFT；螺絲接線端子型 50pcs/12Kg
安規認證：IEC 60601-1:2005+A1、TUV BS EN/EN 60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 60601-1:2014+A2、EAC TPTC 004
電磁兼容認證：符合 BS EN/EN55011（CISPR11）Class B（傳導 + 輻射）、BS EN/EN61000 系列抗擾度標準
關鍵問題
問題 1：MPM-90 系列電源模塊的核心安全特性的是什么？為何適合醫療設備使用？
答案：核心安全特性包括：①通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證，滿足 2×MOPP 安全標準；②ClassⅡ 雙重絕緣設計，初級 - 次級耐壓 4KVAC，絕緣阻抗達 100M Ohms；③超低漏電流（<100μA），空載功耗 < 0.1W，安全性和能效兼具。適合醫療設備的原因是其符合 BF 型患者可接觸設備的嚴格要求，能有效避免患者觸電風險，且通過醫療專用安規認證，適配醫療場景的高安全標準。
問題 2：MPM-90 系列不同輸出規格的核心參數有哪些差異？
答案：該系列主要有 12V、24V、48V 三種輸出規格，核心差異如下：①額定功率：12V 機型 80.4W、24V 機型 90W、48V 機型 90.2W；②峰值電流（10 秒）：12V 機型 7.37A、24V 機型 4.13A、48V 機型 2.07A；③紋波與噪聲：12V 機型 120mVp-p、24V 機型 200mVp-p；④過電壓保護閾值：12V 機型 12.6~16.2V、24V 機型 25.2~32.4V、48V 機型 50.4~64.8V。三者電壓精度均為 ±2.0%，線性調整率均為 ±0.5%，保障輸出穩定性。
問題 3：MPM-90 系列電源模塊的環境適應性和物理規格如何？適配哪些安裝場景？
答案：環境適應性方面：①工作溫度范圍 - 30~80℃，儲存溫度 - 40~85℃，工作濕度 20~90% RH（無冷凝）；②可在海拔 4000 米操作（超 2000 米需按標準降額）；③抗振動性能：PCB 安裝型 2G、螺絲端子型 5G（10~500Hz，多軸測試）。物理規格方面：PCB 安裝型尺寸 87×52×29.5mm、重量 0.197Kg；螺絲接線端子型尺寸 109×52×33.5mm、重量 0.219Kg。適配場景：PCB 安裝型適合設備內部集成安裝，螺絲接線端子型適合需要便捷接線的場景，均適用于便攜式醫療設備、移動臨床工作站等醫療場景。
