MPM-65 系列是一款65W 高密度小體積的 AC-DC 電源模塊，提供 PCB 安裝型和螺絲接線端子型兩種版本，輸出電壓涵蓋 5V、15V、24V、48V 等規格，具備 **-30~80℃寬工作溫度范圍 **、<0.1W 空載功耗、<100μA 超低漏電流、92.5% 高轉換效率及 71W 峰值功率（10 秒）等特性，通過IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 醫療類安規認證（2×MOPP） ，符合 BF 型應用要求，擁有短路 / 過負載 / 過電壓等多重保護，適用于便攜式醫療設備、醫療監測器等場景，支持海拔 4000 米操作，提供 3 年保固。
一、產品概述

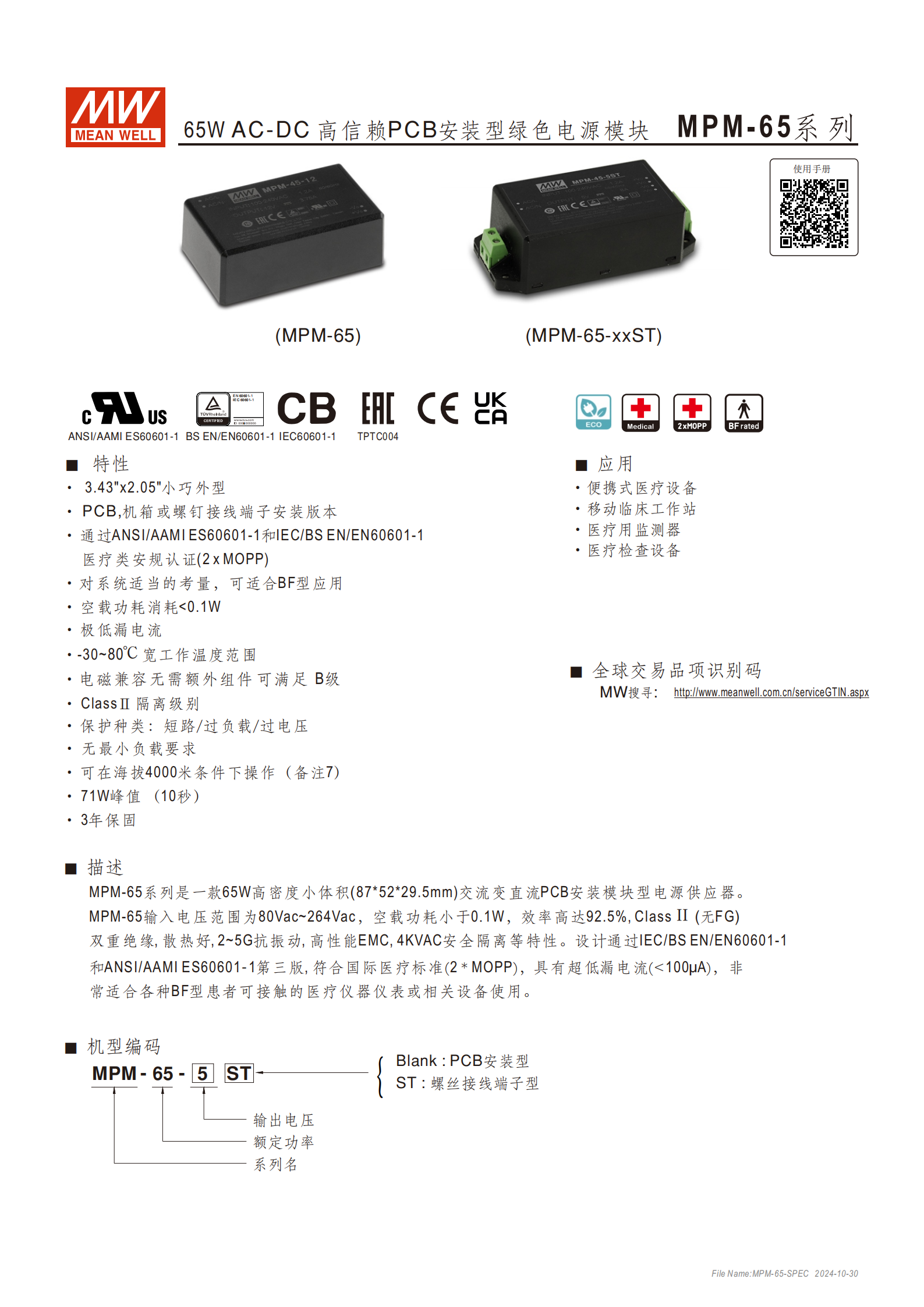

產品名稱：MPM-65 系列 65W AC-DC 高信賴 PCB 安裝型綠色電源模塊
核心定位：高密度小體積醫療級電源供應器，適用于患者可接觸的醫療設備

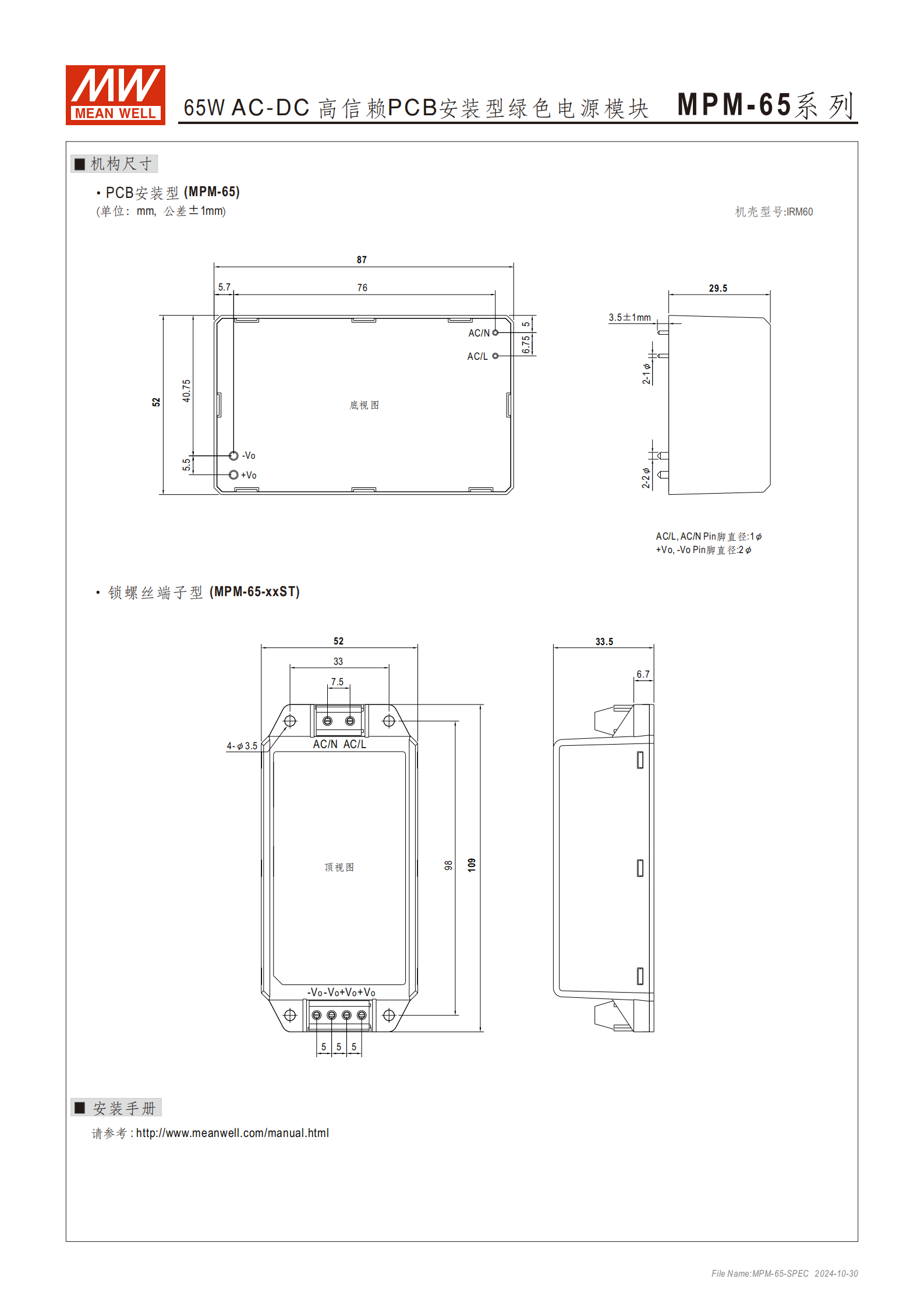

安裝類型：
PCB 安裝型（MPM-65）：尺寸 87×52×29.5mm（L×W×H），重量 0.191Kg，60pcs / 箱（12.5Kg/0.94CUFT）
螺絲接線端子型（MPM-65-xxST）：尺寸 109×52×33.5mm（L×W×H），重量 0.216Kg，50pcs / 箱（11.8Kg/0.56CUFT）
保固期限：3 年
二、核心特性
安規與隔離：
認證標準：通過 IEC/BS EN/EN60601-1:2005+A1、BS EN/EN60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005+A2 等醫療安規認證
隔離級別：ClassⅡ（無 FG）雙重絕緣，初級 - 次級 2×MOPP，4KVAC 安全隔離，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH
應用適配：適合 BF 型患者可接觸醫療儀器
功耗與效率：
空載功耗：<0.1W（綠色節能）
轉換效率：典型值 92.5%（部分規格達 93%）
電氣性能：
峰值功率：71W（持續 10 秒，每 30 秒最大占空比 33%）
漏電流：最大 < 100μA（264VAC 條件下）
抗振動：PCB 安裝型 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；螺絲端子型 10~500Hz、5G，測試條件相同
環境適應性：
工作溫度：-30~+80℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
操作高度：海拔高達 4000 米（超過 2000 米時需按規定降額環境溫度）
儲存溫度：未明確標注，溫度系數 ±0.03%/℃（0~50℃）
電磁兼容：
發射標準：BS EN/EN55011（CISPR11）Class B（傳導 + 輻射），諧波電流符合 BS EN/EN61000-3-2 Class A
抗擾度：ESD Level 4（15KV 空氣 / 8KV 接觸）、輻射抗擾度 Level 3（10V/m，80MHz~2.7GHz）等多項 Level 3/4 標準
三、電氣規格詳情
| 類別 | 參數項 | 具體規格 |
|---|---|---|
| 輸入 | 電壓范圍 | 80~264VAC |
| 頻率范圍 | 47~63Hz | |
| 保持時間 | 典型 50ms（230VAC）、12ms（115VAC，滿載） | |
| 浪涌電流 | 冷啟動 30A/115VAC、65A/230VAC（典型值） | |
| 交流電流 | 1.5A/115VAC、1A/230VAC（典型值） | |
| 輸出 | 直流電壓規格 | MPM-65-5□：5V；MPM-65-15□：15V；MPM-65-24□：24V；MPM-65-48□：48V |
| 額定電流 | 5V：10A；15V：4.33A；24V：2.71A；48V：1.36A | |
| 峰值電流（10 秒） | 5V：11A；15V：4.77A；24V：2.98A；48V：1.49A | |
| 額定功率 | 5V：50W；15V/24V/48V：65W | |
| 峰值功率（10 秒） | 5V：55W；15V/24V/48V：71.5~71.6W | |
| 紋波與噪聲（最大） | 5V：80mVp-p；15V：120mVp-p；24V：200mVp-p；48V：240mVp-p（測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬） | |
| 電壓精度 | ±2.0%（含設定誤差、線性調整率、負載調整率） | |
| 線性調整率 | 5V：±1.0%；其他規格：±0.5% | |
| 啟動 / 上升時間 | 1000ms（30ms/230VAC；30ms/115VAC，滿載） | |
| 保護 | 過負載保護 | 觸發條件：額定輸出功率的 115%~135%；保護模式：打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 5V：5.3~7.2V；15V：15.8~20.3V；24V：25.2~32.4V；48V：50.4~64.8V；保護模式：關斷輸出，重新上電恢復 | |
| 過溫保護 | 保護模式：關斷輸出電壓，重新上電恢復 |
四、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
五、其他關鍵信息
MTBF：最小 5087.8K 小時（Telcordia SR-332 標準）；最小 563.4K 小時（MIL-HDBK-217F 標準，25℃）
焊接要求：波峰焊接最大 265℃/5s；手工焊接最大 390℃/3s
備注說明：所有規格默認在 230VAC 輸入、額定負載、25℃環境下量測；低輸入電壓需降額輸出；電源為系統內元件，需結合終端設備確認電磁兼容
4. 關鍵問題及答案
問題 1：MPM-65 系列電源模塊的醫療安規優勢是什么，適用于哪些醫療場景？
答案：安規優勢包括通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證，具備 2×MOPP 雙重絕緣、4KVAC 安全隔離、<100μA 超低漏電流，符合 BF 型患者可接觸設備要求，能保障醫療場景下的用電安全。適用場景涵蓋便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備等。
問題 2：MPM-65 系列的核心電氣性能參數（功率、效率、環境適應性）如何，滿足哪些嚴苛使用需求？
答案：核心電氣性能如下：①功率：額定 65W，峰值 71W（持續 10 秒）；②效率：典型值 92.5%，空載功耗 < 0.1W（節能）；③環境適應性：-30~80℃寬工作溫度、20~90% RH 無冷凝濕度、海拔 4000 米操作能力，搭配 2~5G 抗振動設計。這些參數使其能滿足低溫 / 高溫環境、高海拔地區、移動醫療設備（抗振動）等嚴苛使用需求，同時兼顧節能與高功率輸出。
問題 3：MPM-65 系列不同安裝類型的尺寸、重量及輸出規格差異是什么，如何選擇適配版本？
答案：①安裝類型差異：PCB 安裝型尺寸 87×52×29.5mm，重量 0.191Kg，60pcs / 箱；螺絲接線端子型尺寸 109×52×33.5mm，重量 0.216Kg，50pcs / 箱。②輸出規格差異：共 4 種電壓版本，5V（額定 10A/50W）、15V（額定 4.33A/65W）、24V（額定 2.71A/65W）、48V（額定 1.36A/65W），紋波與噪聲、過電壓保護閾值隨電壓規格不同略有差異（如 5V 紋波 80mVp-p，48V 紋波 240mVp-p）。③選擇建議：若設備空間緊湊，優先選 PCB 安裝型；若需便捷接線維護，選螺絲端子型；輸出電壓需根據設備額定電壓匹配（如 5V 適配低功耗醫療傳感器，24V/48V 適配大功率監測設備）。
