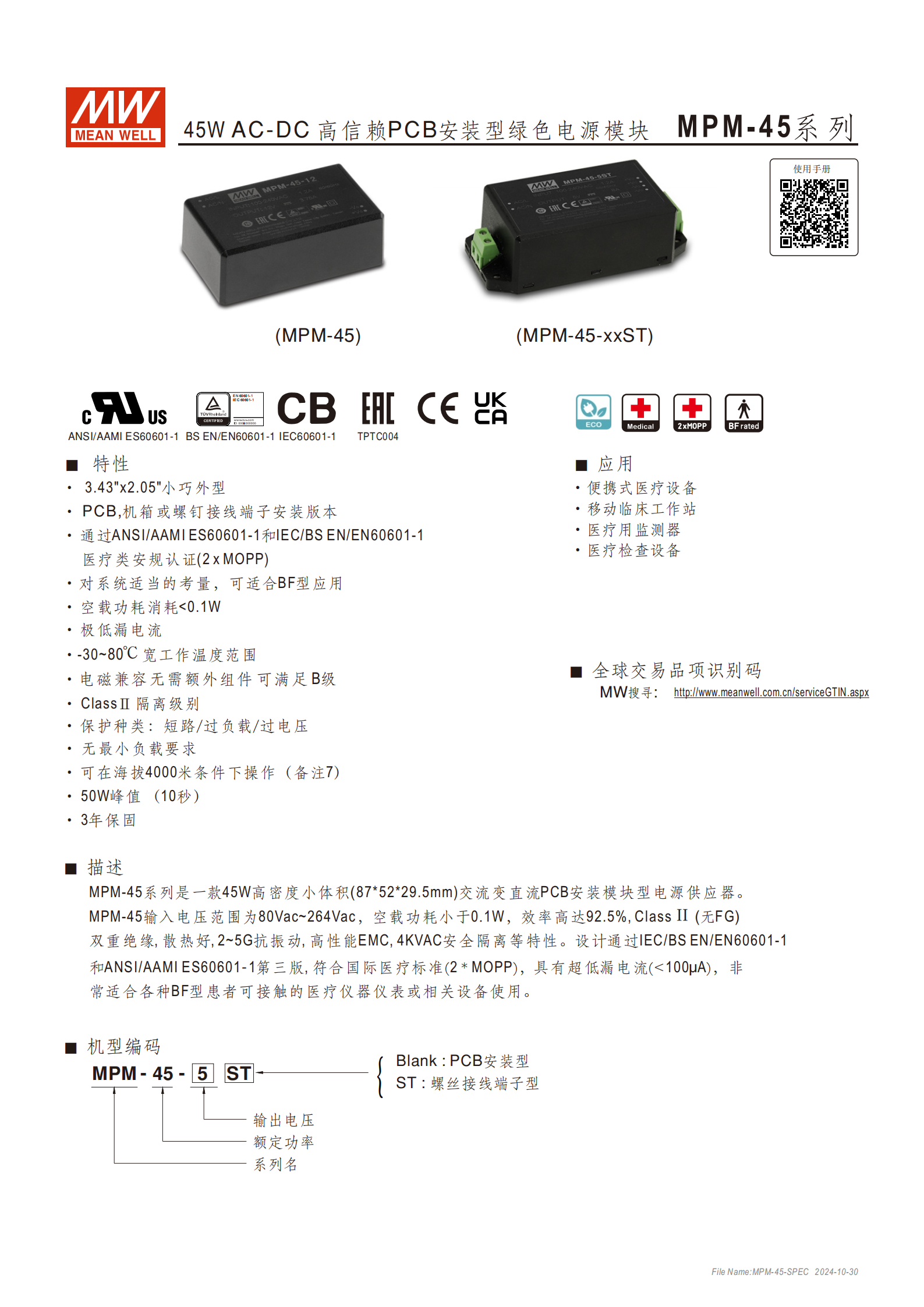

MPM-45 系列是45W 高密度小體積AC-DC 電源模塊，提供5V、15V、24V、48V四種輸出電壓規格，具備80~264VAC寬輸入電壓范圍、<0.1W 空載功耗、高達 92.5% 的效率及 **-30~+80℃** 寬工作溫度范圍，通過 ANSI/AAMI ES60601-1 和 IEC/BS EN/EN60601-1 醫療類安規認證（2xMOPP），超低漏電流（<100μA），支持 PCB 安裝和螺絲接線端子安裝兩種方式，具備短路 / 過負載 / 過電壓保護功能，適用于便攜式醫療設備、醫療監測器等 BF 型應用場景，享有 3 年保固。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 產品系列 | MPM-45 系列 AC-DC 電源模塊 |
| 產品定位 | 高信賴 PCB 安裝型綠色電源 |
| 額定功率 | 45W（峰值 50.4W，持續 10 秒，每 30 秒最大占空比 33%） |
| 安裝類型 | 1. PCB 安裝型（型號：MPM-45-xx）；2. 螺絲接線端子型（型號：MPM-45-xxST） |
| 保固期限 | 3 年 |
二、核心特性與優勢
安規與隔離：
通過醫療類安規認證：IEC/BS EN/EN60601-1:2005+A1、ANSI/AAMI ES60601-1:2005+A2 等，符合 2xMOPP 要求
隔離級別：ClassⅡ（無 FG）雙重絕緣，初級 - 次級絕緣阻抗 100M Ohms/500VDC/25℃/70% RH
漏電流：最大 < 100μA（264VAC 條件下），適配 BF 型患者接觸設備
能效與環保：
空載功耗：<0.1W，綠色節能
轉換效率：最高 92.5%（Typ.）
電磁兼容：無需額外組件即可滿足 B 級（EN55011/CISPR11），抗擾度達 Level 3~4（ESD、浪涌等）
環境適應性：

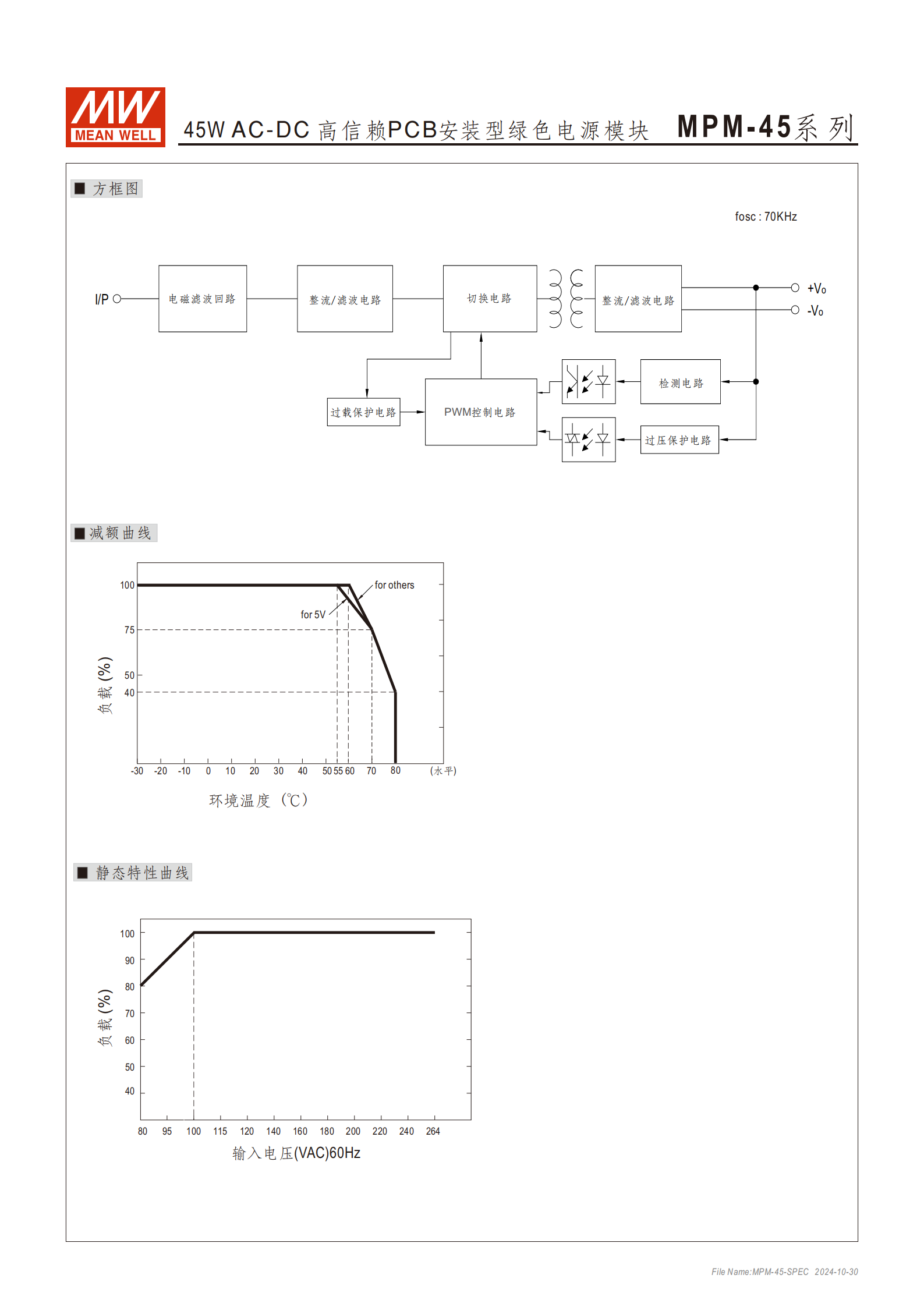

工作溫度：-30~+80℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH，無冷凝
操作海拔：最高 4000 米（海拔 > 2000 米時需降額）
抗振動：PCB 型 2G/10~500Hz，ST 型 5G/10~500Hz，X、Y、Z 軸各 60 分鐘
保護功能：
過負載保護：額定功率的 115%~135%，打嗝模式，自動恢復
過電壓保護：各型號對應保護電壓（如 5V 型號 5.3~7.2V），關斷輸出，重新上電恢復
過溫保護：關斷輸出，重新上電恢復
無最小負載要求

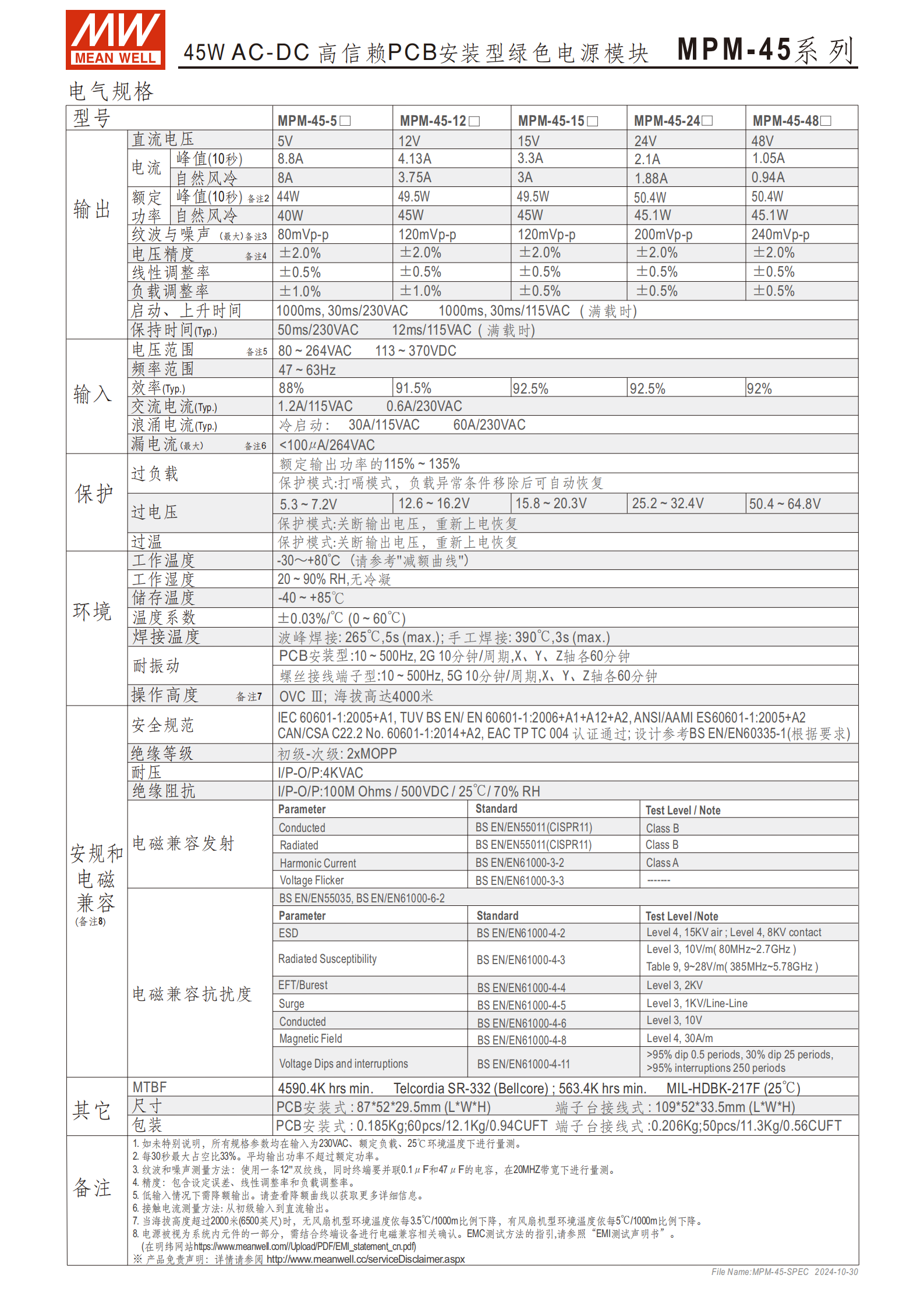

三、電氣規格詳情
（1）輸出參數（自然風冷條件）
| 型號 | 直流電壓 | 額定電流 | 峰值電流（10 秒） | 額定功率 | 峰值功率（10 秒） | 紋波與噪聲（最大） | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|---|---|
| MPM-45-5□ | 5V | 8A | 8.8A | 40W | 44W | 80mVp-p | ±2.0% | ±0.5% | ±1.0% |
| MPM-45-15□ | 15V | 3A | 3.3A | 45W | 49.5W | 120mVp-p | ±2.0% | ±0.5% | ±0.5% |
| MPM-45-24□ | 24V | 1.88A | 2.1A | 45.1W | 50.4W | 200mVp-p | ±2.0% | ±0.5% | ±0.5% |
| MPM-45-48□ | 48V | 0.94A | 1.05A | 45.1W | 50.4W | 240mVp-p | ±2.0% | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：80~264VAC（低輸入需降額）
頻率范圍：47~63Hz
交流電流（Typ.）：1.2A/115VAC、0.6A/230VAC
浪涌電流（Typ.）：冷啟動 30A/115VAC、60A/230VAC
（3）其他電氣特性
啟動、上升時間：1000ms（啟動）、30ms/115VAC（上升）
溫度系數：±0.03%/℃（0~60℃）
焊接溫度：波峰焊接 265℃/5s（max.）；手工焊接 390℃/3s（max.）
MTBF：最小 4590.4K 小時（Telcordia SR-332）；最小 563.4K 小時（MIL-HDBK-217F，25℃）

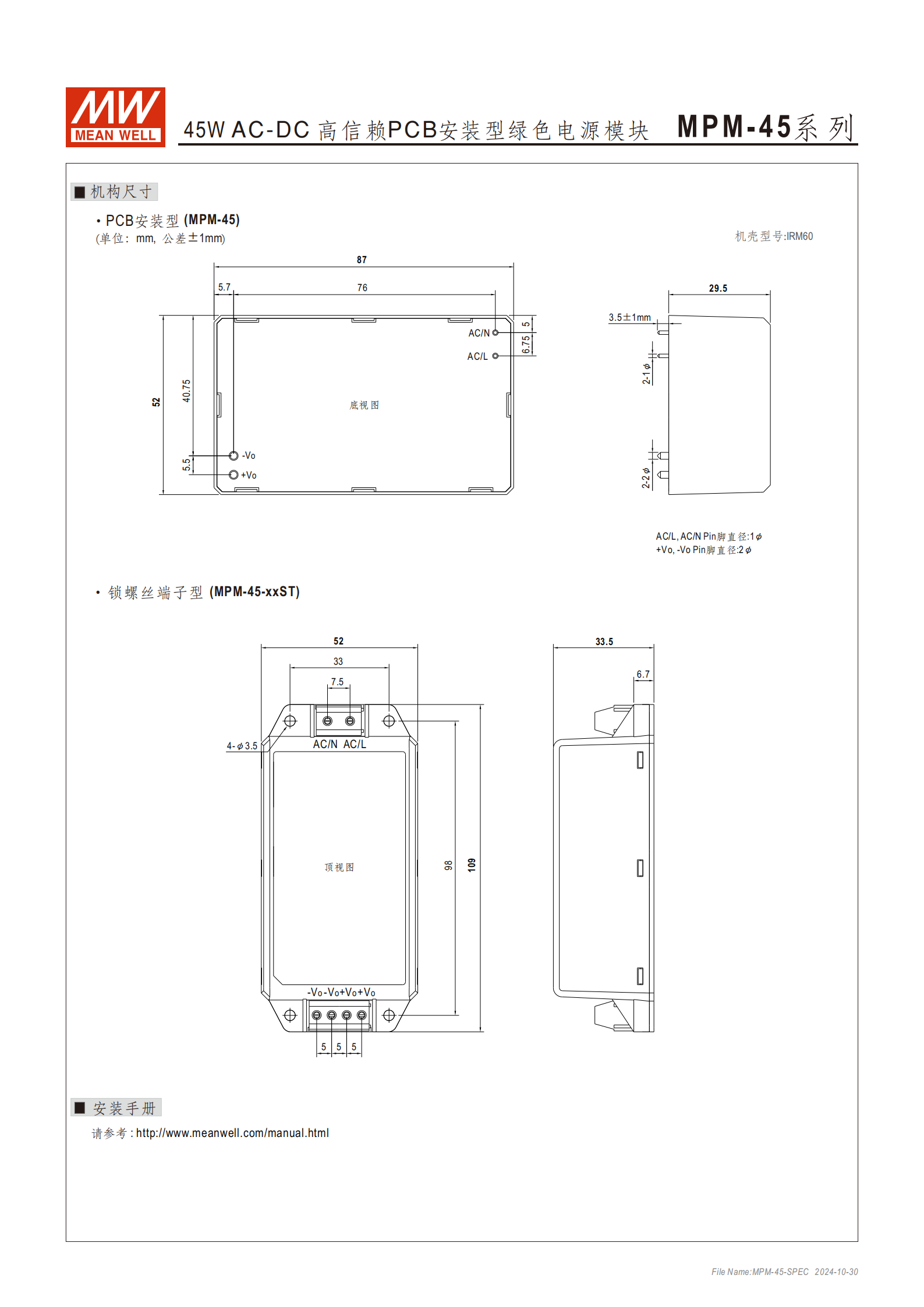

四、物理規格
| 類型 | 尺寸（LWH） | 重量 | 包裝規格 |
|---|---|---|---|
| PCB 安裝型 | 875229.5mm | 0.185Kg | 60pcs/12.1Kg/0.94CUFT |
| 螺絲接線端子型（ST） | 1095233.5mm | 0.206Kg | 50pcs/11.3Kg/0.56CUFT |
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備（經系統考量適配 BF 型應用）
4. 關鍵問題
問題 1：MPM-45 系列電源模塊的醫療安規優勢是什么，適用于哪些特定醫療場景？
答案：安規優勢包括通過 ANSI/AAMI ES60601-1 和 IEC/BS EN/EN60601-1 第三版醫療類安規認證，滿足 2xMOPP（雙重患者保護）要求，超低漏電流（<100μA），ClassⅡ 雙重絕緣設計，可避免患者觸電風險；適用于 BF 型患者可接觸的醫療場景，具體包括便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備等。
問題 2：MPM-45 系列不同輸出電壓型號的核心電氣參數（額定電流、功率、紋波噪聲）有何差異？
答案：各型號核心參數差異如下表所示：
| 型號 | 額定電流 | 額定功率 | 峰值功率（10 秒） | 紋波與噪聲（最大） |
|---|---|---|---|---|
| MPM-45-5□ | 8A | 40W | 44W | 80mVp-p |
| MPM-45-15□ | 3A | 45W | 49.5W | 120mVp-p |
| MPM-45-24□ | 1.88A | 45.1W | 50.4W | 200mVp-p |
| MPM-45-48□ | 0.94A | 45.1W | 50.4W | 240mVp-p |
問題 3：MPM-45 系列電源模塊在極端環境下的使用限制及保障措施有哪些？
答案：極端環境使用限制及保障如下：① 溫度限制：工作溫度范圍 - 30~+80℃，超過需參考減額曲線；儲存溫度 - 40~+85℃；② 海拔限制：最高可在 4000 米海拔操作，海拔 > 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型下降 5℃；③ 濕度限制：工作濕度 20~90% RH（無冷凝）；④ 保障措施：具備 2~5G 抗振動能力（依安裝類型），過溫 / 過壓 / 過負載 / 短路多重保護，EMC 抗擾度達 Level 3~4（可抵御 ESD、浪涌等干擾），確保極端環境下穩定運行。
