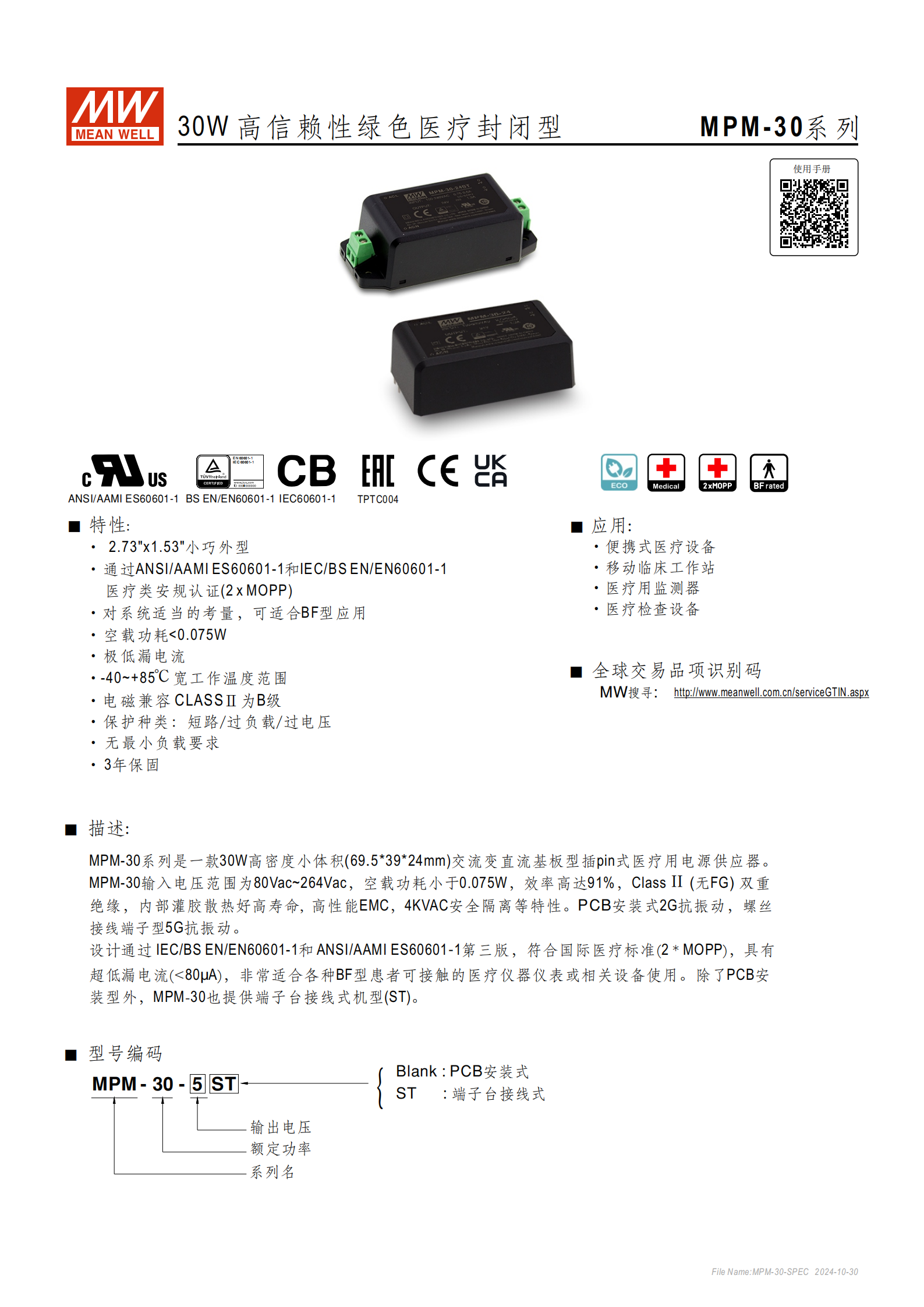

MPM-30 系列是一款 30W 高密度小體積（PCB 安裝式 69.5×39×24mm，端子臺接線式 91×39.5×28.5mm）的醫療用基板型插 pin 式電源供應器，輸入電壓范圍 80~264VAC，通過IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 醫療類安規認證（2×MOPP），支持 BF 型應用，具備空載功耗 < 0.075W、漏電流 < 80μA、效率高達 91%、-40~+85℃寬工作溫度范圍、ClassⅡ 雙重絕緣、EMC Class B 級等特性，提供短路 / 過負載 / 過電壓保護，無最小負載要求，有 PCB 安裝式和端子臺接線式兩種機型，適配便攜式醫療設備等場景，提供 3 年保固。
產品定位：專為醫療場景設計的高密度、小體積交流變直流電源供應器，核心適配 BF 型患者可接觸的醫療儀器儀表及相關設備。
機型分類：
PCB 安裝式：抗振動等級 2G（10~500Hz，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘），操作高度 5000 米
端子臺接線式（ST）：抗振動等級 5G（10~500Hz，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘），操作高度 3000 米
核心優勢：通過國際醫療安規認證、超低漏電流、寬溫工作、高效率、高可靠性，提供 3 年保固。
二、關鍵特性詳情
| 特性類別 | 具體內容 |
|---|---|
| 安規認證 | 符合 IEC/BS EN/EN60601-1（2006+A1+A12+A2）、ANSI/AAMI ES60601-1（2005+A2）等標準，2×MOPP 絕緣防護等級 |
| 電氣特性 | 輸入電壓 80~264VAC，頻率 47~63Hz；空載功耗 < 0.075W，效率最高 91%；漏電流 < 80μA（264VAC） |
| 環境適應 | 工作溫度 - 40~+85℃（需參考減額曲線），儲存溫度 - 40~+85℃；工作濕度 20~90% RH、儲存濕度 10~95% RH（均無冷凝）；溫度系數 ±0.03%/℃（0~60℃） |
| 電磁兼容 | 發射：Conducted/Radiated 符合 BS EN/EN55011 Class B；抗擾度：ESD Level 4（15KV 空氣 / 8KV 接觸）、RF 場 susceptibility Level 3（10V/m）等 |
| 保護功能 | 過負載：額定功率 115%~165% 時打嗝模式，異常移除后自動恢復；過電壓：關斷輸出電壓，二極管鉗位；短路保護 |
| 焊接要求 | 波峰焊接：265℃，最長 5 秒；手工焊接：390℃，最長 3 秒 |

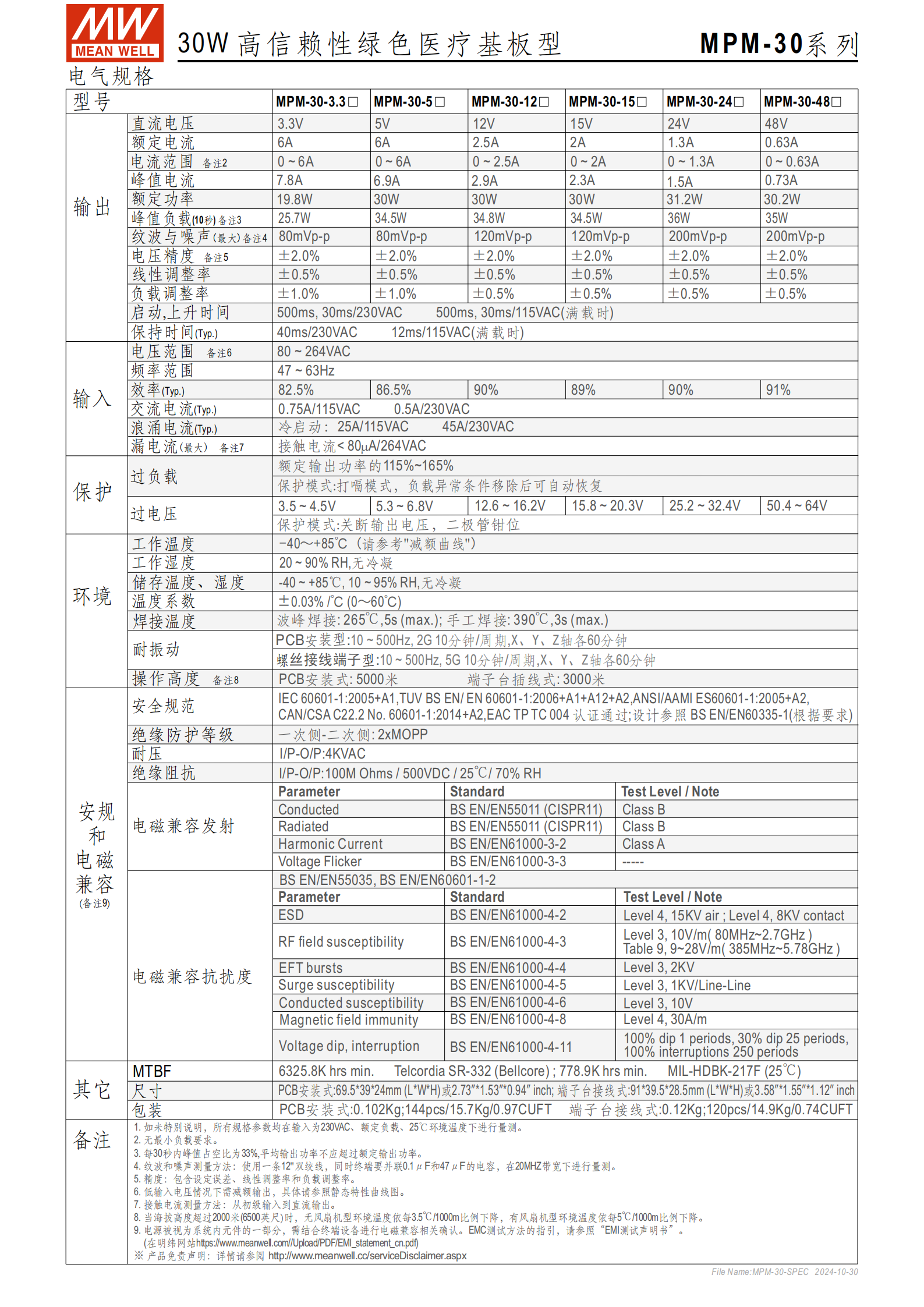

三、核心電氣規格（主要型號）
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 峰值電流 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| MPM-30-3.3 | 3.3V | 6A | 19.8W | 7.8A | 80mVp-p | ±2.0% |
| MPM-30-12 | 12V | 2.5A | 30W | 2.9A | 120mVp-p | ±2.0% |
| MPM-30-15 | 15V | 2A | 30W | 2.3A | 120mVp-p | ±2.0% |
| MPM-30-24 | 24V | 1.3A | 31.2W | 1.5A | 200mVp-p | ±2.0% |
| MPM-30-48 | 48V | 0.63A | 30.2W | 0.73A | 200mVp-p | ±2.0% |

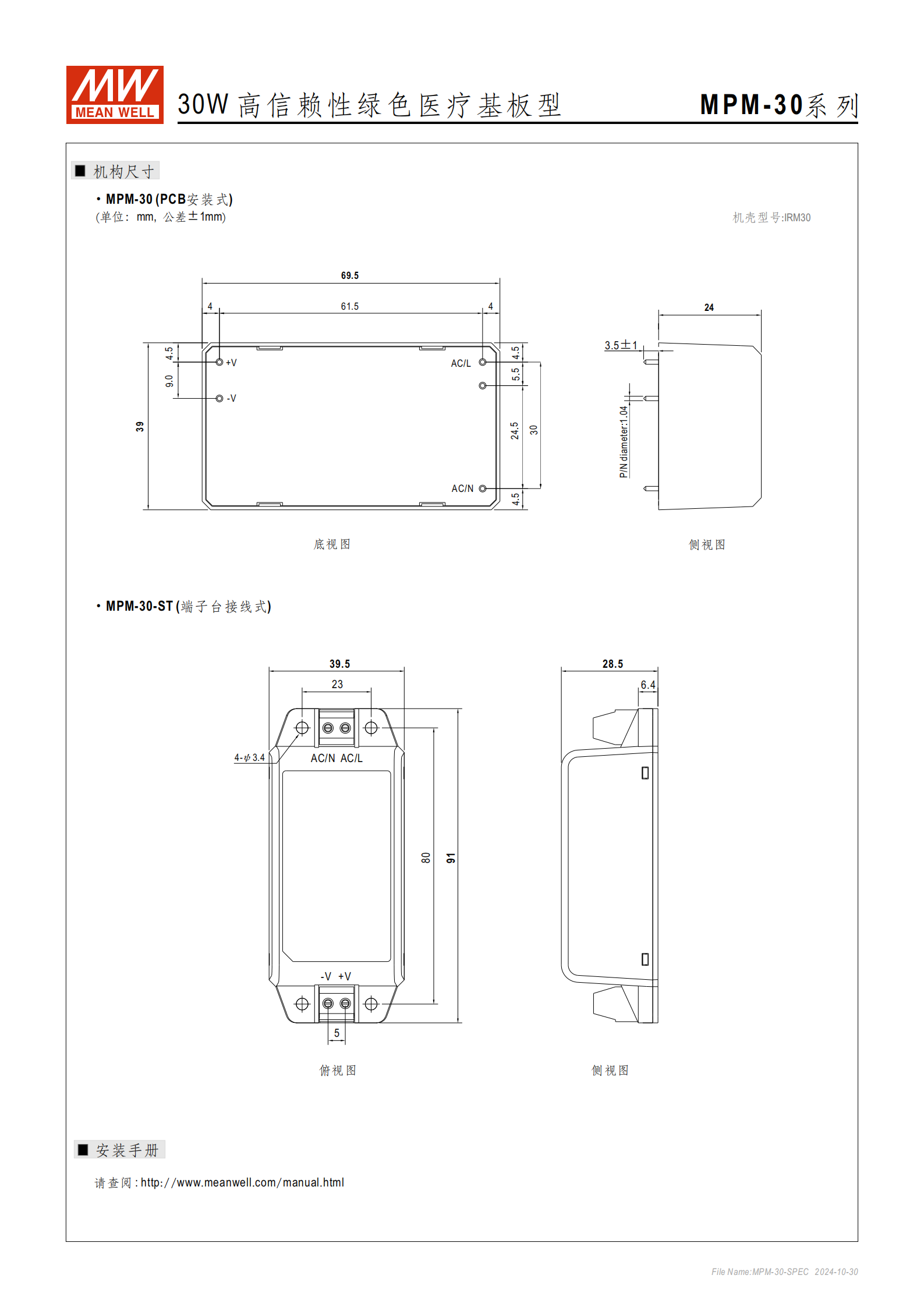

四、物理與包裝信息
| 機型 | 尺寸（L×W×H） | 重量 | 包裝規格 |
|---|---|---|---|
| PCB 安裝式 | 69.5×39×24mm（2.7×1.53×0.94 英寸） | 0.102Kg | 144pcs/15.7Kg/0.97CUFT |
| 端子臺接線式 | 91×39.5×28.5mm（3.5×1.5×1.12 英寸） | 0.12Kg | 120pcs/14.9Kg/0.74CUFT |
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
六、其他關鍵信息
MTBF：最小 6325.8K 小時（Telcordia SR-332 標準）；最小 778.9K 小時（MIL-HDBK-217F 標準，25℃）
測量條件：未特別說明時，所有參數均在輸入 230VAC、額定負載、25℃環境溫度下量測

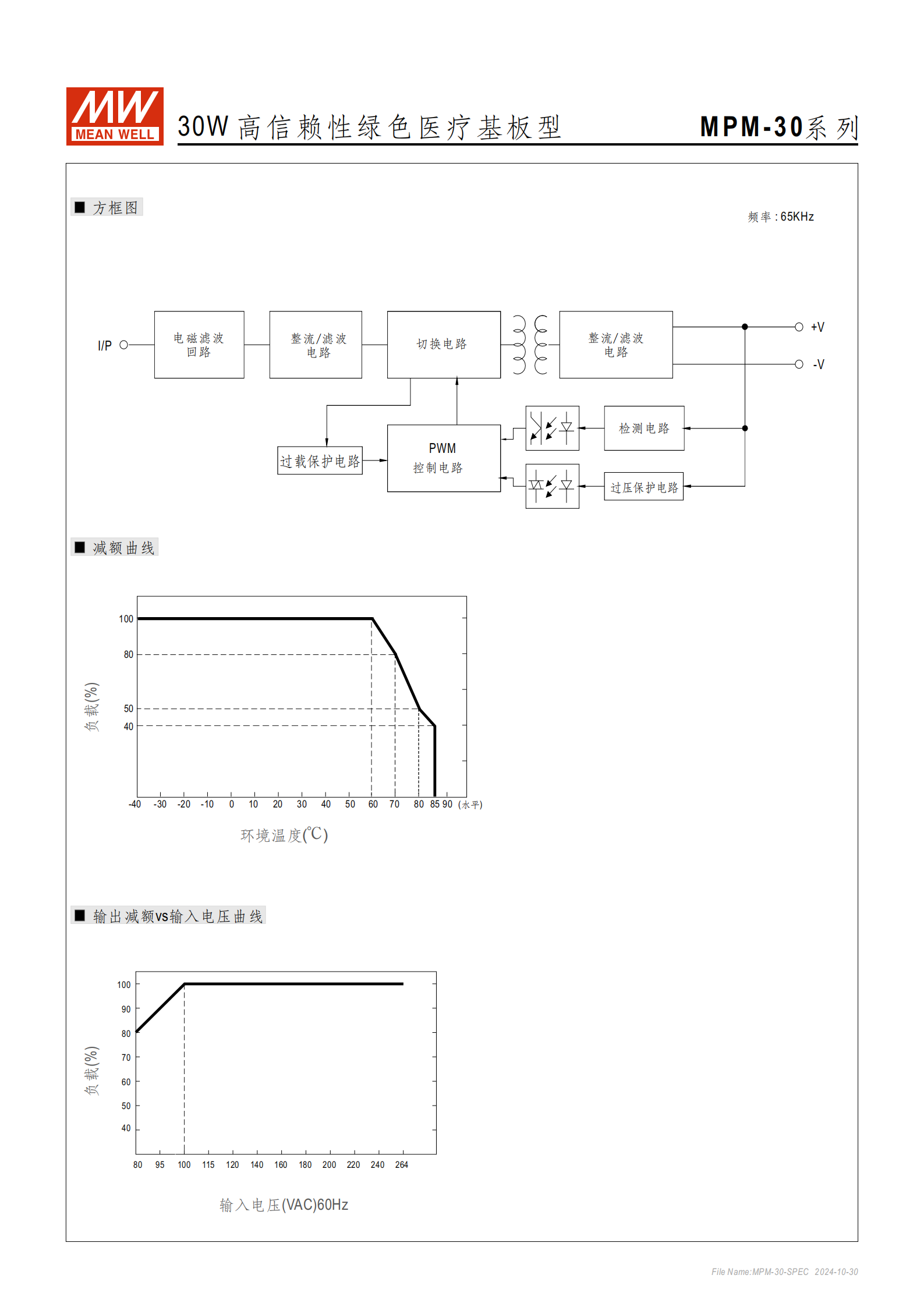

海拔影響：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題及答案
問題 1：MPM-30 系列電源的核心醫療安規優勢是什么，適配哪些醫療設備場景？
答案：核心醫療安規優勢包括：通過IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版認證，滿足 2×MOPP 絕緣防護等級，超低漏電流（<80μA），符合 BF 型應用要求，可直接用于患者可接觸的醫療儀器。適配場景為便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備等對安全性和可靠性要求極高的醫療設備。
問題 2：MPM-30 系列不同機型的核心輸出參數（電壓、電流、功率）有何差異？
答案：各主要機型核心輸出參數差異如下：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流 |
|---|---|---|---|---|
| MPM-30-3.3 | 3.3V | 6A | 19.8W | 7.8A |
| MPM-30-12 | 12V | 2.5A | 30W | 2.9A |
| MPM-30-15 | 15V | 2A | 30W | 2.3A |
| MPM-30-24 | 24V | 1.3A | 31.2W | 1.5A |
| MPM-30-48 | 48V | 0.63A | 30.2W | 0.73A |
| 整體來看，電壓越高，額定電流和峰值電流越低，額定功率集中在 30W 左右（MPM-30-3.3 為 19.8W，MPM-30-24 為 31.2W）。 |
問題 3：MPM-30 系列電源的環境適應性和物理防護能力如何，滿足哪些特殊使用條件？
答案：環境適應性和物理防護能力表現優異：① 溫度適應：工作溫度范圍 - 40~+85℃，儲存溫度 - 40~+85℃，溫度系數 ±0.03%/℃（0~60℃）；② 濕度適應：工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝要求；③ 抗振動：PCB 安裝式 2G 抗振，端子臺接線式 5G 抗振（均為 10~500Hz 頻率，X、Y、Z 軸各 60 分鐘測試）；④ 海拔適應：PCB 安裝式支持 5000 米操作高度，端子臺式支持 3000 米，海拔超 2000 米時可按規范降額使用；⑤ 其他防護：內部灌膠散熱設計提升壽命，具備短路、過負載、過電壓三重保護，滿足醫療設備復雜使用環境的可靠性需求。
