MPM-20 系列是一款20W 高密度小體積（52.427.224mm）的醫療用交流變直流模塊型插 pin 式電源供應器，輸入電壓范圍 80~264Vac，空載功耗 < 0.1W，效率高達 87%，具備Class Ⅱ 雙重絕緣、2G 抗振動、4KVAC 安全隔離等特性，通過 IEC/BS EN/EN60601-1 等國際醫療標準認證（2*MOPP），超低漏電流（<80μA），適配 3.3V、5V、12V、15V、24V 多種輸出電壓，覆蓋 0~4.5A 輸出電流范圍，適用于便攜式醫療設備等 BF 型患者可接觸場景，提供 3 年保固，兼具短路 / 過負載等多重保護功能與 - 35~+85℃寬工作溫度范圍。
系列名稱：MPM-20 系列
產品類型：20W 高信賴性綠色醫療基板型交流變直流模塊型插 pin 式電源供應器
核心定位：專為 BF 型患者可接觸的醫療儀器儀表設計，滿足國際醫療安全標準
保固期限：3 年
關鍵優勢：高密度小體積、低功耗、寬溫工作、高安全性、多重保護、高 EMC 性能
二、核心特性
| 特性類別 | 具體參數 / 說明 |
|---|---|

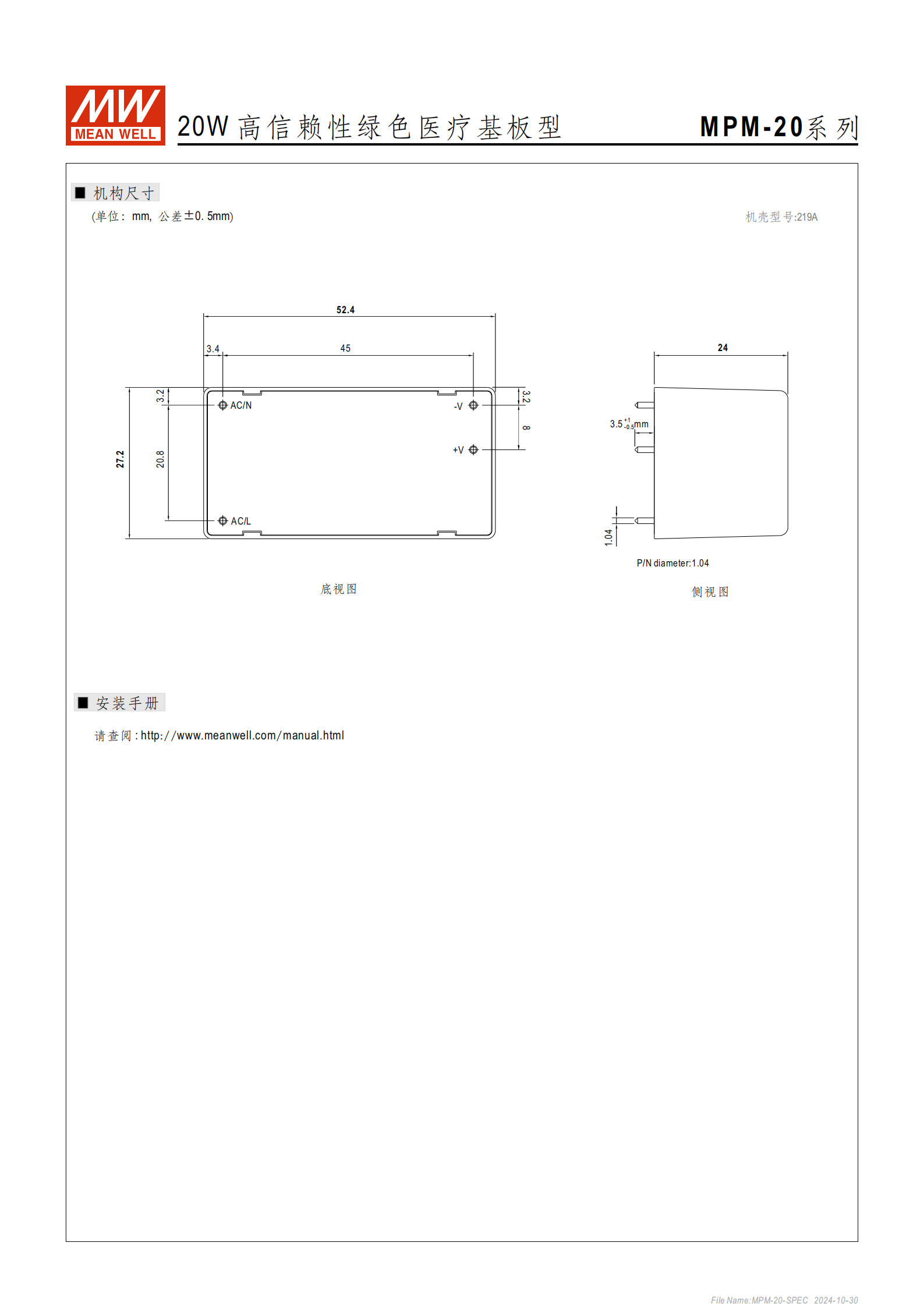

| 尺寸規格 | 52.427.224mm（LWH），約 2.06"*1.07"*0.94"，重量 0.056Kg |
| 電氣核心 | 輸入電壓范圍 80~264Vac；空載功耗 < 0.1W；效率高達 87%（Typ.）；無最小負載要求 |
| 安全防護 | Class Ⅱ 雙重絕緣（無 FG）；4KVAC 安全隔離；漏電流 < 80μA/264VAC；2*MOPP 醫療絕緣等級 |
| 環境適應 | 工作溫度 - 35~+85℃；工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+85℃；耐振動 10~500Hz、2G（X/Y/Z 軸各 60 分鐘）；操作高度 5000 米 |
| 保護功能 | 短路、過負載（打嗝模式，自動恢復）、過電壓、過溫度（關斷輸出，溫度下降后自動恢復） |
三、電氣規格詳情
（1）輸出參數（各型號對比）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 峰值電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| MPM-20-3.3 | 3.3V | 4.5A | 0~4.5A | 4.95A | 14.9W | 16.3W | 150mVp-p |
| MPM-20-5 | 5V | 1.8A | 0~1.8A | 1.98A | 21.6W | 23.8W | 150mVp-p |
| MPM-20-12 | 12V | 1.4A | 0~1.4A | 1.54A | 21W | 23.1W | 150mVp-p |
| MPM-20-15 | 15V | - | - | - | - | - | 180mVp-p |
| MPM-20-24 | 24V | 0.9A | 0~0.9A | 0.99A | 21.6W | 23.8W | 180mVp-p |
（2）其他電氣性能
線性調整率：±0.3%~±0.5%
負載調整率：±0.5%（所有型號）
啟動與上升時間：滿載時 1500ms 啟動，30ms/230VAC、30ms/115VAC 上升
保持時間（Typ.）：滿載時 40ms/230VAC、10ms/115VAC
交流電流（Typ.）：0.75A/115VAC、0.5A/230VAC
浪涌電流（Typ.）：冷啟動 20A/115VAC、45A/230VAC
四、認證與電磁兼容
安全規范認證：IEC 60601-1:2005+A1、BS EN/EN 60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005/A2:2021、CAN/CSA C22.2 No. 60601-1:2014+A2 等
電磁兼容（EMC）：
發射：傳導發射（BS EN/EN55011 Class B）、輻射發射（BS EN/EN55011 Class B）、諧波電流（BS EN/EN61000-3-2 Class A）
抗擾度：ESD（Level 4，15KV 空氣 / 8KV 接觸）、RF 場 susceptibility（Level 3，10V/m；385MHz~5.78GHz 達 9~28V/m）、EFT bursts（Level 3，2KV）等
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備（BF 型患者可接觸類設備）
六、其他關鍵信息
MTBF：最小 7319.8K hrs（Telcordia SR-332 標準）；最小 1210.0K hrs（MIL-HDBK-217F 標準，25℃）
焊接要求：波峰焊接 265℃（max.5s）；手工焊接 390℃
包裝規格：240pcs/14.4Kg/0.94CUFT
特殊說明：海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃；低輸入電壓需參照減額曲線調整輸出
4. 關鍵問題及答案
問題 1：MPM-20 系列電源的核心安全特性有哪些，為何適合醫療場景？
答案：核心安全特性包括：①通過 IEC/BS EN/EN60601-1、ANSI/AAMI ES60601-1 等國際醫療標準認證，符合 2*MOPP 醫療絕緣等級；②超低漏電流（<80μA/264VAC），降低患者觸電風險；③Class Ⅱ 雙重絕緣（無 FG）+4KVAC 安全隔離，提升電氣安全性；④具備短路、過負載、過電壓、過溫度多重保護功能，保障設備穩定運行。這些特性使其能滿足 BF 型患者可接觸醫療設備的安全要求，適用于便攜式醫療設備、醫療監測器等場景。
問題 2：MPM-20 系列各型號的輸出電壓、額定電流及核心性能差異是什么？
答案：各型號核心參數差異如下表所示，性能上統一具備 ±0.5% 負載調整率、低紋波噪聲（最大 180mVp-p），僅線性調整率和額定功率略有區別：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 線性調整率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| MPM-20-3.3 | 3.3V | 4.5A | 14.9W | ±0.5% | 150mVp-p |
| MPM-20-5 | 5V | 1.8A | 21.6W | ±0.5% | 150mVp-p |
| MPM-20-12 | 12V | 1.4A | 21W | ±0.3% | 150mVp-p |
| MPM-20-15 | 15V | - | - | ±0.3% | 180mVp-p |
| MPM-20-24 | 24V | 0.9A | 21.6W | ±0.3% | 180mVp-p |
問題 3：MPM-20 系列電源的環境適應性和機械特性如何，使用時需注意哪些特殊要求？
答案：環境適應性與機械特性：①工作溫度 - 35~+85℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝）；②耐振動 10~500Hz、2G（X/Y/Z 軸各 60 分鐘），操作高度 5000 米；③尺寸 52.427.224mm，重量 0.056Kg，波峰焊接需控制 265℃/5s 內，手工焊接 390℃。特殊要求：①海拔超 2000 米時，環境溫度需按 “無風扇 3.5℃/1000 米、有風扇 5℃/1000 米” 下降；②低輸入電壓下需參照減額曲線調整輸出，避免過載；③作為系統內元件，需結合終端設備完成 EMC 確認，參考官方 EMI 測試聲明書。
