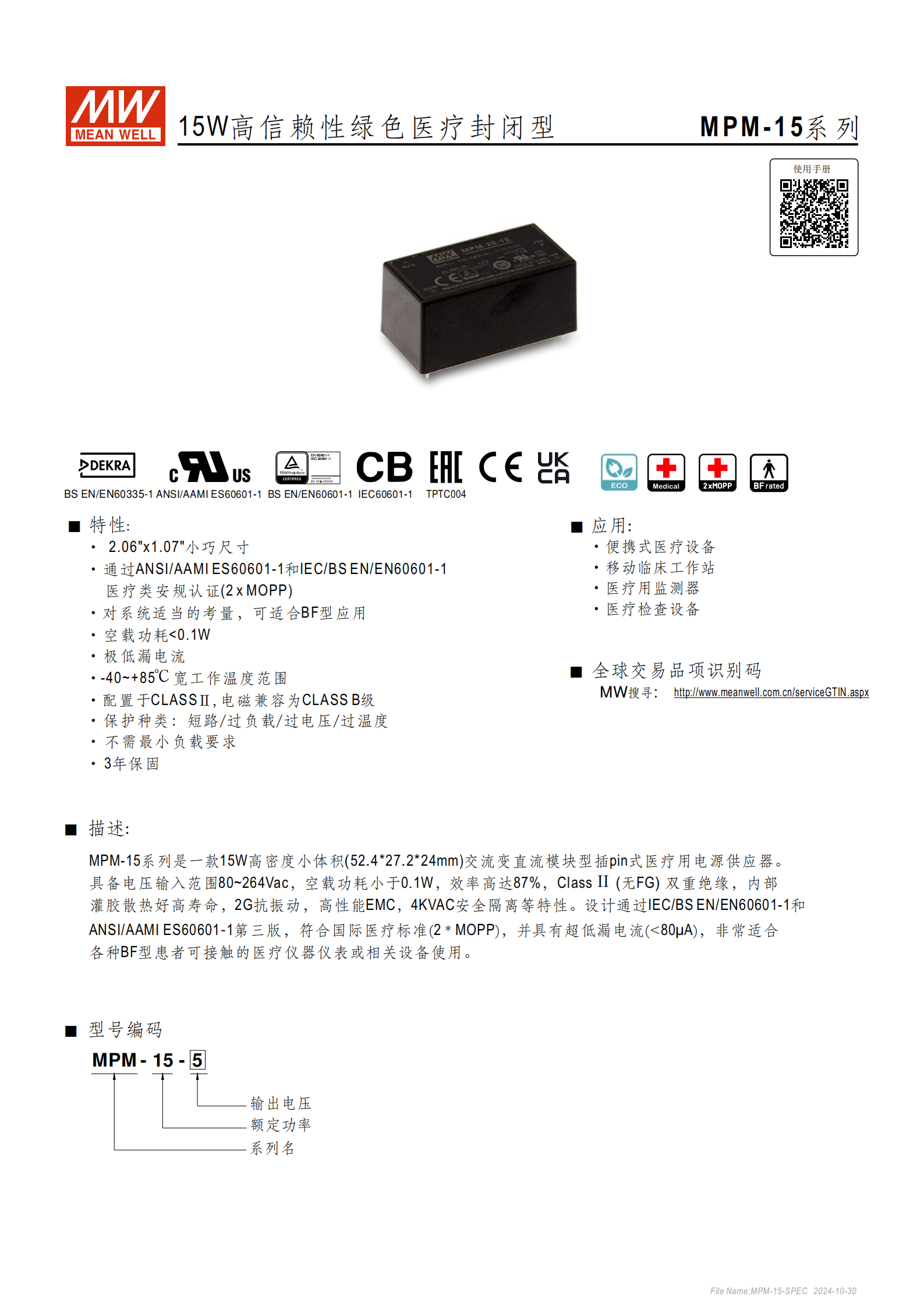

MPM-15 系列是15W 高密度小體積（52.427.224mm）的交流變直流模塊型插 pin 式醫療用電源供應器，輸入電壓范圍80~264Vac，空載功耗 < 0.1W，效率高達 87%，具備Class Ⅱ 雙重絕緣、內部灌膠散熱、2G 抗振動、4KVAC 安全隔離等特性，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證（2×MOPP），漏電流 < 80μA，適配 BF 型患者可接觸醫療設備，工作溫度范圍 **-40~+85℃**，提供 3 年保固，有 3.3V、5V、15V、24V 等多種輸出規格，具備短路 / 過負載 / 過電壓 / 過溫度保護功能。
一、產品概述
MPM-15 系列是一款15W 高密度小體積的交流變直流模塊型插 pin 式醫療用電源供應器，專為 BF 型患者可接觸的醫療儀器儀表設計。產品采用 Class Ⅱ 雙重絕緣結構，內部灌膠散熱，具備高壽命、抗振動、低功耗等優勢，通過多項國際醫療安規認證，適用于各類醫療場景。

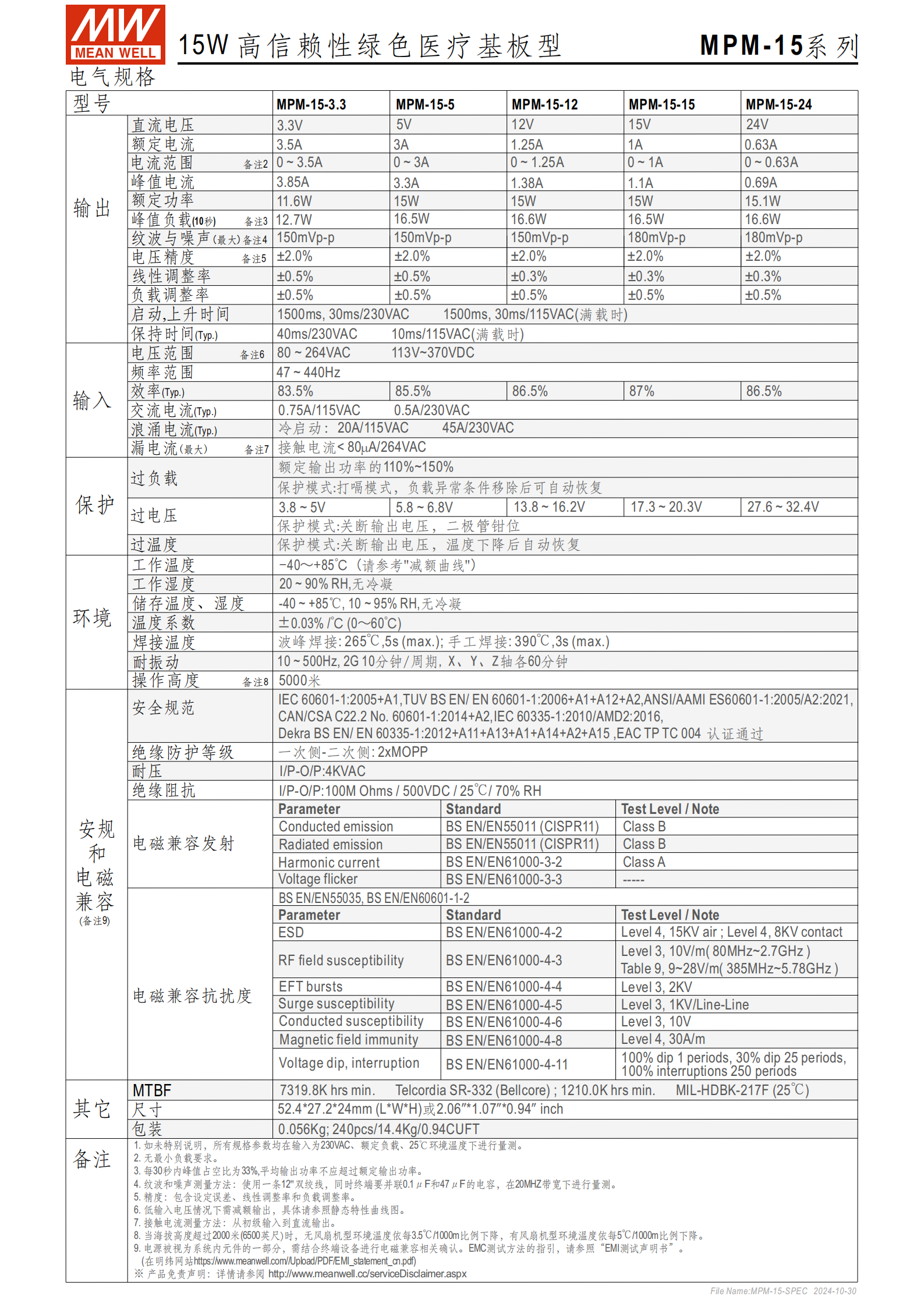

二、核心參數與規格
（1）基礎物理參數
| 項目 | 具體規格 |
|---|---|
| 尺寸（LWH） | 52.427.224mm（或 2.06″*1.07″*0.94″） |
| 重量 | 單個 0.056Kg |
| 包裝規格 | 240pcs/14.4Kg/0.94CUFT |
| 工作溫度 | -40~+85℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫濕度 | -40~+85℃，10~95% RH，無冷凝 |
| 耐振動 | 10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期） |
| 操作高度 | 5000 米（超 2000 米需降額） |
| 焊接溫度 | 波峰焊 265℃/5s（max.）；手工焊 390℃/3s（max.） |
（2）電氣核心參數
輸入?yún)?shù)：
電壓范圍：80~264VAC、113~370VDC
頻率范圍：47~440Hz
交流電流（Typ.）：0.75A/115VAC、0.5A/230VAC
浪涌電流（冷啟動，Typ.）：20A/115VAC、45A/230VAC
輸出參數（分型號）：| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 峰值電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） ||------|----------|----------|----------|----------|----------|------------------|--------------------|| MPM-15-3.3 | 3.3V | 3A | 0~3A | 3.85A | 11.6W | 12.7W | 150mVp-p || MPM-15-5 | 5V | 3.5A | 0~3.5A | 3.3A | 15W | 16.5W | 150mVp-p || MPM-15-15 | 15V | 1A | 0~1A | 1.1A | 15W | 16.6W | 180mVp-p || MPM-15-24 | 24V | 0.63A | 0~0.63A | 0.69A | 15.1W | 16.5W | 180mVp-p |
其他電氣特性：
線性調整率：±0.3%~±0.5%
負載調整率：±0.5%
啟動 / 上升時間：1500ms（30ms/230VAC、30ms/115VAC，滿載）
保持時間（Typ.）：40ms/230VAC、10ms/115VAC（滿載）
溫度系數：±0.03%/℃（0~60℃）
效率（Typ.）：3.3V 型號 83.5%、5V 型號 85.5%、15V 型號 87%、24V 型號 86.5%
（3）保護功能
| 保護類型 | 保護閾值 / 條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 110%~150% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 3.3V 型號：3.8~5V；5V 型號：5.8~6.8V；15V 型號：13.8~16.2V；24V 型號：27.6~32.4V | 關斷輸出電壓，二極管鉗位 |
| 過溫度 | 溫度超標 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路 | 輸出短路 | 打嗝模式，故障排除后自動恢復 |
三、認證與電磁兼容
安全規范認證：通過 IEC 60601-1:2005+A1、BS EN/EN 60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005/A2:2021、CAN/CSA C22.2 No. 60601-1:2014+A2、IEC 60335-1:2010/AMD2:2016、Dekra BS EN/EN 60335-1:2012+A11+A13+A1+A14+A2+A15、EAC TP TC 004 等認證
絕緣防護：一次側 - 二次側 2×MOPP，絕緣阻抗 I/P-O/P:100M Ohms/500VDC/25℃/70% RH
電磁兼容（EMC）：
發射：傳導發射（BS EN/EN55011）、輻射發射（BS EN/EN55011）均達 Class B；諧波電流（BS EN/EN61000-3-2）達 Class A；電壓閃爍（BS EN/EN61000-3-3）符合標準
抗擾度：ESD（Level 4，15KV 空氣 / 8KV 接觸）、RF 場 susceptibility（Level 3，10V/m；385MHz~5.78GHz 達 9~28V/m）、EFT bursts（Level 3，2KV）、Surge susceptibility（Level 3，1KV 線對線）等均符合 BS EN/EN61000 系列標準
四、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備（BF 型患者可接觸類設備）
五、其他說明
量測條件：默認在 230VAC 輸入、額定負載、25℃環境溫度下測試
峰值負載限制：每 30 秒內峰值占空比 33%，平均輸出功率不超過額定功率
紋波 / 噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試
EMC 提示：電源為系統內元件，需結合終端設備確認電磁兼容，參考明緯網站 EMI 測試聲明書
4. 關鍵問題
問題 1：MPM-15 系列電源的核心安全優勢是什么？為何適合 BF 型醫療設備？
答案：核心安全優勢包括：① 符合國際醫療安規認證，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版標準，具備 2×MOPP 雙重絕緣防護；② 超低漏電流，最大值 < 80μA，遠低于普通電源，避免患者觸電風險；③ 4KVAC 高安全隔離，提升電氣安全性；④ 具備短路、過負載、過電壓、過溫度全方面保護，確保設備穩定運行。因其安全防護等級高、漏電流極低，能滿足 BF 型患者可接觸醫療設備的嚴苛安全要求，故適用于此類場景。
問題 2：MPM-15 系列不同型號的輸出規格差異是什么？如何根據設備需求選擇？
答案：各型號核心輸出差異如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 核心適配場景 |
|---|---|---|---|---|
| MPM-15-3.3 | 3.3V | 3A | 11.6W | 低電壓、中等電流需求的小型醫療傳感器、監測模塊 |
| MPM-15-5 | 5V | 3.5A | 15W | 常規 5V 供電設備，如小型醫療顯示屏、數據采集器 |
| MPM-15-15 | 15V | 1A | 15W | 中等電壓需求的醫療監測儀器、便攜診斷設備 |
| MPM-15-24 | 24V | 0.63A | 15.1W | 高電壓、低電流需求的醫療泵、精密檢測組件 |
| 選擇時需匹配設備的額定電壓、電流需求，確保電源額定功率≥設備最大功耗，同時結合設備尺寸要求（電源體積 52.427.224mm）確認安裝兼容性。 |
問題 3：MPM-15 系列電源在極端環境下的使用限制及注意事項是什么？

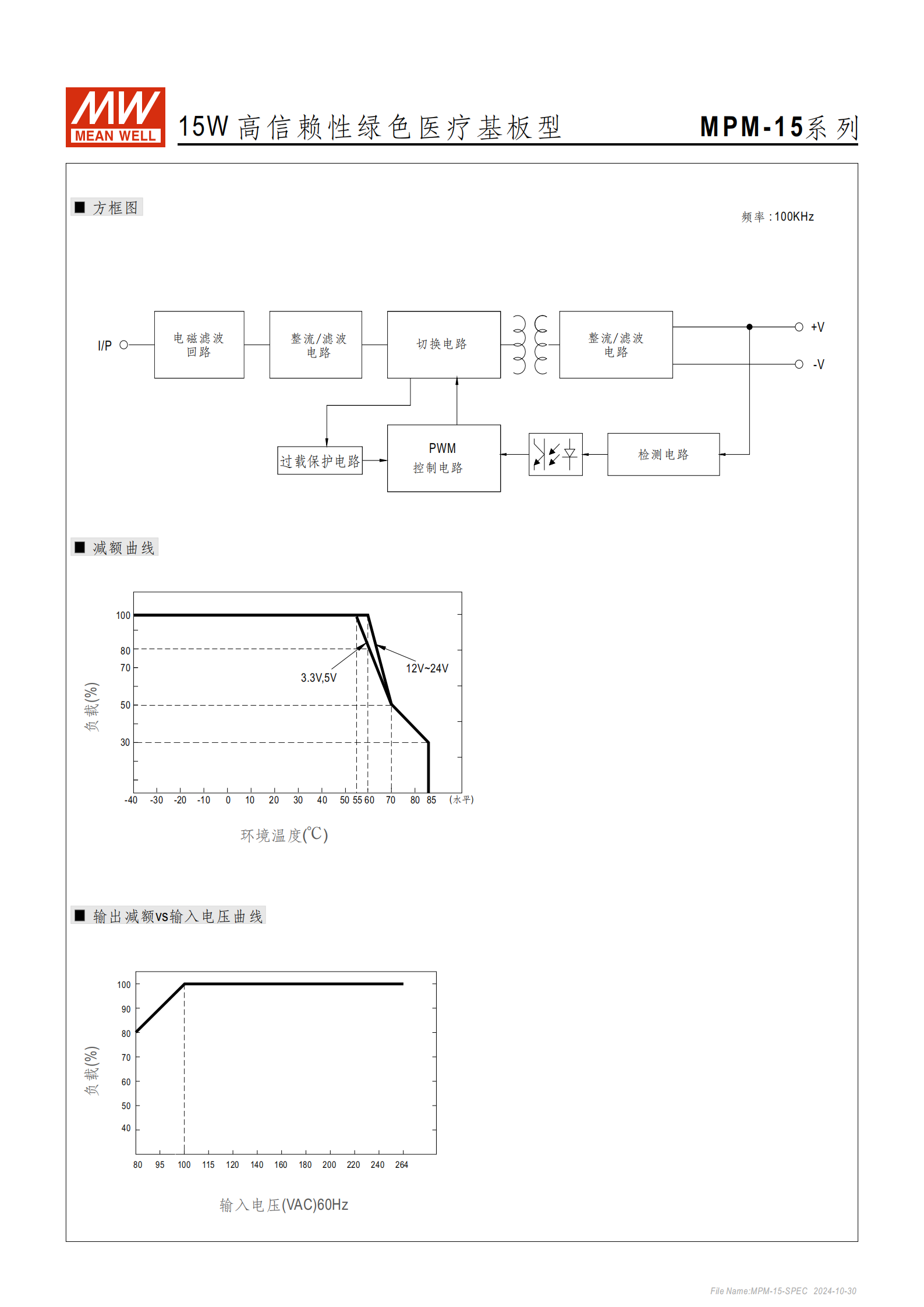

答案：極端環境使用限制及注意事項：① 溫度限制：工作溫度范圍 - 40~+85℃，但需參考減額曲線，高溫環境下需降低負載輸出；② 海拔限制：操作高度最高 5000 米，超過 2000 米時，無風扇機型環境溫度每升高 1000 米需下降 3.5℃，有風扇機型需下降 5℃；③ 輸入電壓限制：輸入電壓低于 80VAC 時需減額輸出，具體參照靜態特性曲線圖；④ 濕度限制：工作濕度需保持 20~90% RH 且無冷凝，儲存濕度 10~95% RH 無冷凝，避免潮濕導致短路；⑤ 振動防護：雖具備 2G 抗振動能力，但長期劇烈振動環境下需額外加固安裝，防止引腳松動。
