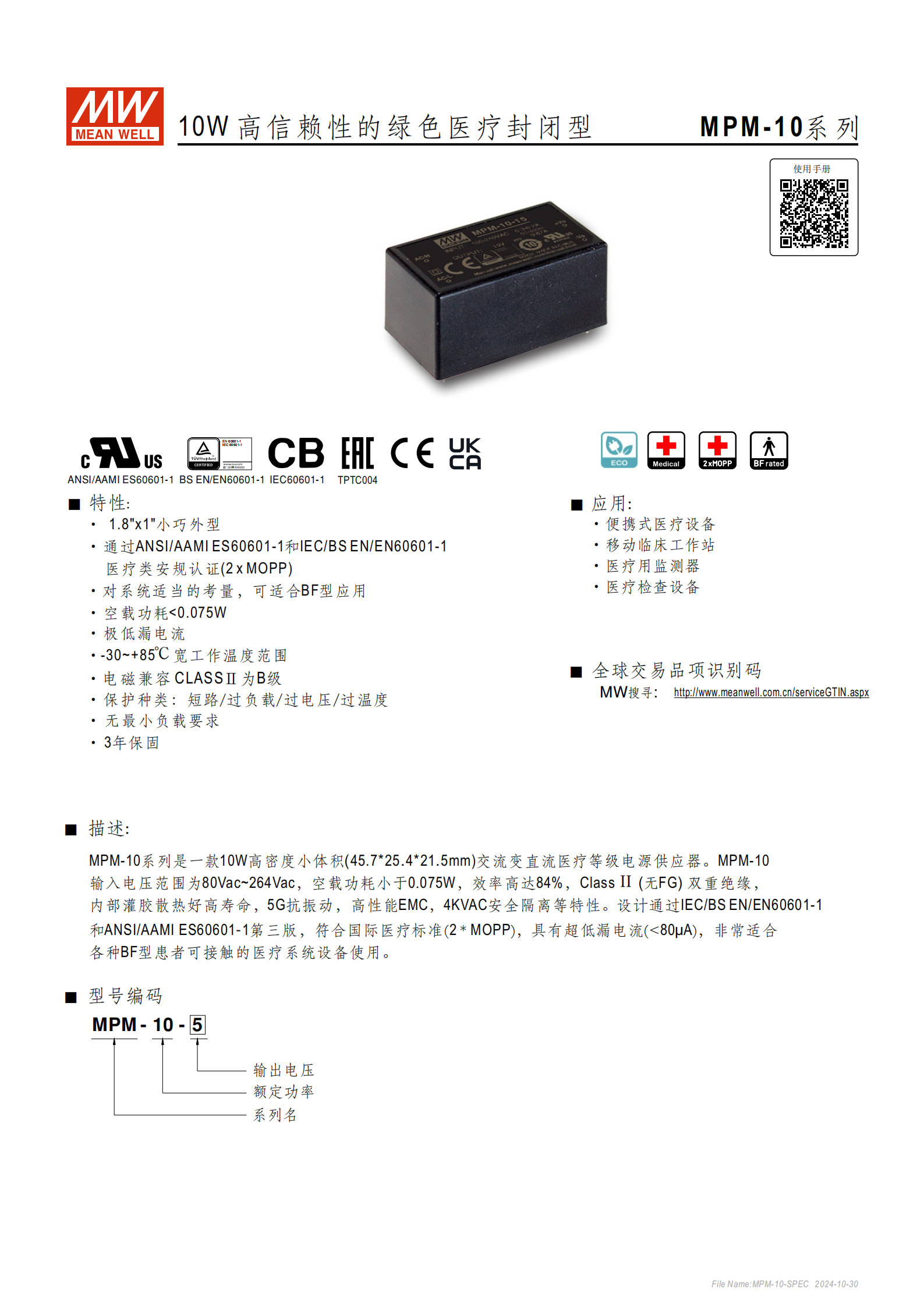

MPM-10 系列是一款10W 高密度小體積（45.725.421.5mm）的綠色醫療基板型交流變直流電源供應器，輸入電壓范圍80Vac~264Vac，空載功耗 <0.075W，效率高達84% ，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證（2xMOPP），具備 **<80μA 超低漏電流 **、-30~+85℃寬工作溫度范圍、5G 抗振動、多重保護（短路 / 過負載 / 過電壓 / 過溫度）等特性，無最小負載要求，提供 3 年保固，適用于便攜式醫療設備、醫療監測器等 BF 型患者可接觸的醫療系統設備，有 MPM-10-3.3、MPM-10-5 等多個型號，輸出電壓、電流等參數各有差異。
產品名稱：MPM-10 系列 10W 高信賴性綠色醫療基板型交流變直流電源供應器
核心定位：滿足國際醫療標準，適用于 BF 型患者可接觸的醫療系統設備
保固期限：3 年
認證與標識：通過 CB、CE 認證，符合 IEC/BS EN/EN60601-1:2005+A1、ANSI/AAMI ES60601-1:2005+A2 等多項安全規范

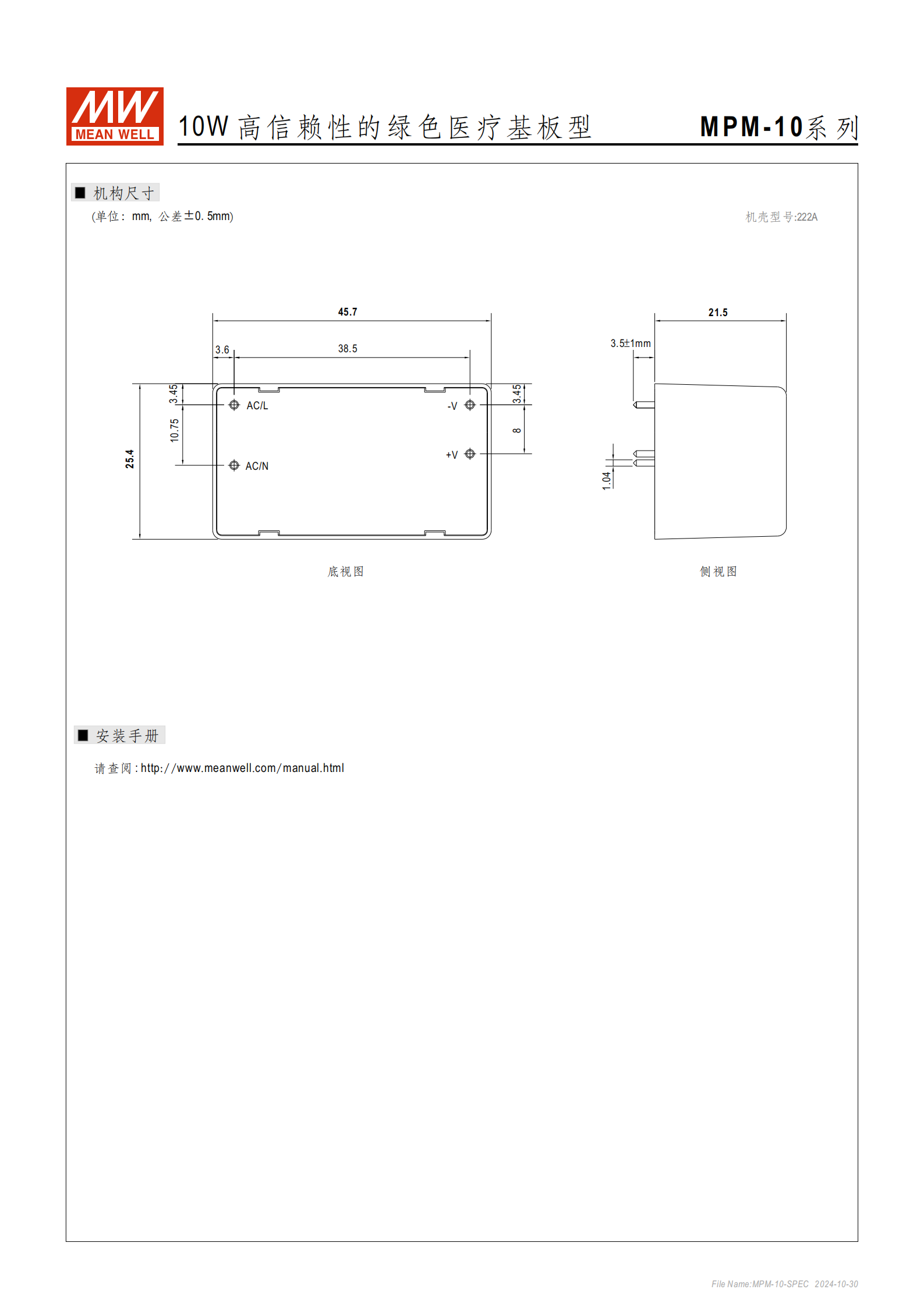

物理規格：尺寸 45.725.421.5mm（LWH），重量 0.035Kg，包裝規格 270pcs/10.5Kg/0.94CUFT，耐振動性能為 10~500Hz、5G，X/Y/Z 軸各 60 分鐘
二、核心特性
電氣安全：雙重絕緣（ClassⅡ，無 FG），4KVAC 安全隔離，接觸漏電流最大 < 80μA/264VAC
能效表現：空載功耗 < 0.075W，效率最高達 84%（MPM-10-24 型號）
環境適應性：工作溫度 - 30~+85℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+100℃，儲存濕度 10~95% RH（無冷凝）；溫度系數 ±0.03%/℃（0~60℃）
保護功能：
過負載保護：額定輸出功率的 110%~180% 觸發，打嗝模式，異常移除后自動恢復
過電壓保護：關斷輸出電壓，二極管鉗位（不同型號電壓范圍不同）
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
其他特性：無最小負載要求，電磁兼容 CLASSⅡ B 級，焊接溫度支持波峰焊 265℃/5s、手工焊 390℃/3s

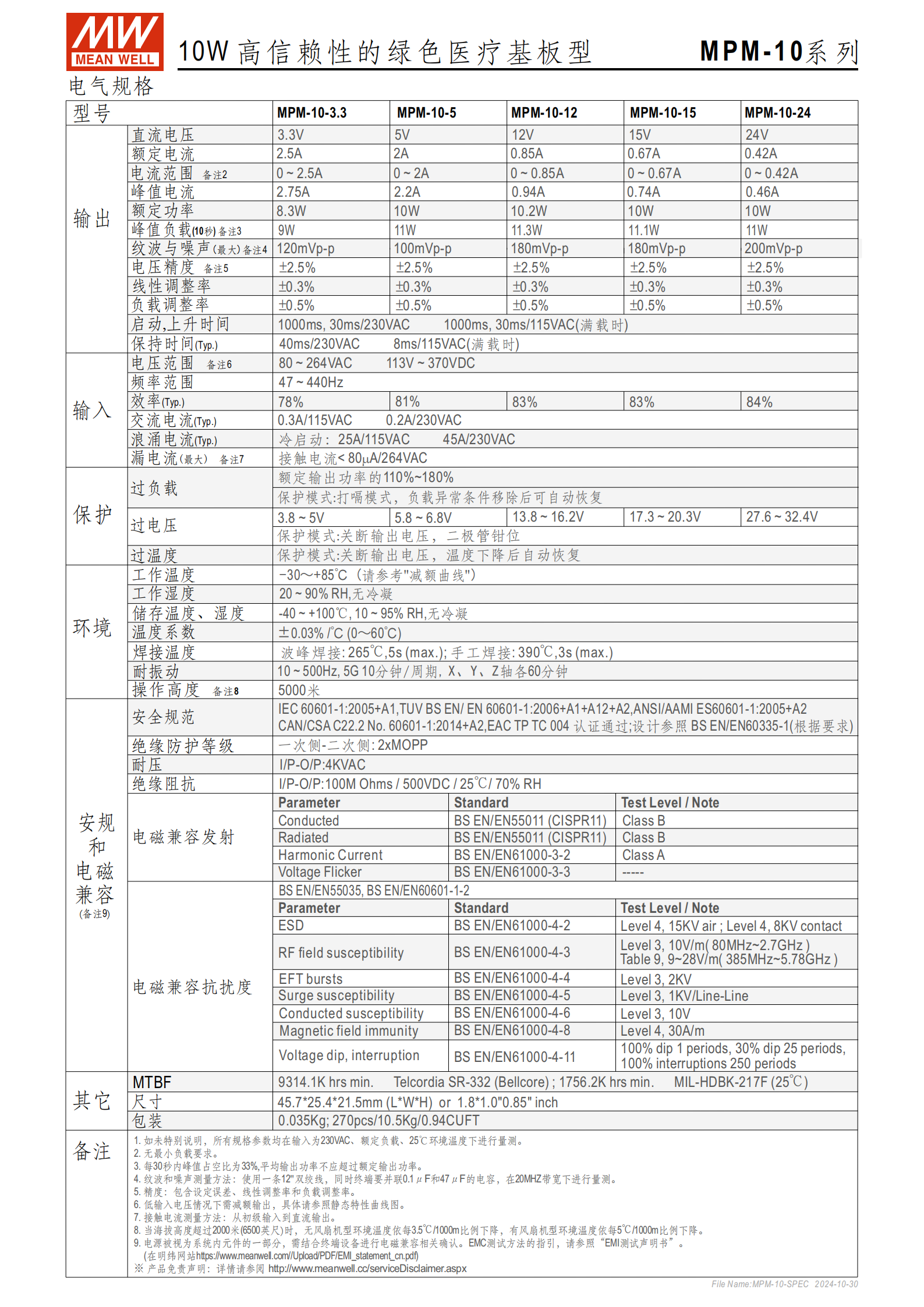

三、電氣規格詳情
| 類別 | 參數描述 | 具體數值（各型號統一 / 差異） |
|---|---|---|
| 輸入 | 電壓范圍 | 80~264VAC、113~370VDC |
| 輸入 | 頻率范圍 | 47~440Hz |
| 輸入 | 交流電流（Typ.） | 0.3A/115VAC、0.2A/230VAC |
| 輸入 | 浪涌電流（Typ.） | 冷啟動：25A/115VAC、45A/230VAC |
| 輸出 | 型號及直流電壓 | MPM-10-3.3（3.3V）、MPM-10-5（5V）、MPM-10-12（12V）、MPM-10-15（15V）、MPM-10-24（24V） |
| 輸出 | 額定電流 | 2.5A、2A、0.85A、0.67A、0.42A（對應上述型號） |
| 輸出 | 電流范圍 | 0~2.5A、0~2A、0~0.85A、0~0.67A、0~0.42A（對應上述型號） |
| 輸出 | 峰值電流 | 2.75A、2.2A、0.94A、0.74A、0.46A（對應上述型號） |
| 輸出 | 額定功率 | 8.3W、10W、10.2W、10W、10W（對應上述型號） |
| 輸出 | 10 秒峰值負載 | 9W、11W、11.3W、11.1W、11W（對應上述型號） |
| 輸出 | 紋波與噪聲（最大） | 120mVp-p、100mVp-p、180mVp-p、180mVp-p、200mVp-p（對應上述型號） |
| 輸出 | 電壓精度（線性調整率） | 均為 ±2.5%（電壓精度）、±0.3%（線性調整率） |
| 輸出 | 負載調整率 | 均為 ±0.5% |
| 輸出 | 啟動 / 上升 / 保持時間 | 230VAC 滿載：啟動 40ms、保持 1000ms；115VAC 滿載：上升 8ms、保持 1000ms（部分型號為 30ms 啟動） |
| 電磁兼容 | 發射標準 | 傳導發射、輻射發射均符合 BS EN/EN55011（CISPR11）Class B；諧波電流符合 BS EN/EN61000-3-2 Class A |
| 電磁兼容 | 抗擾度標準 | ESD Level 4、EFT bursts Level 3、Surge susceptibility Level 3 等（詳見文檔） |
| 可靠性 | MTBF | 最小 9314.1K hrs（Telcordia SR-332）、最小 1756.2K hrs（MIL-HDBK-217F，25℃） |
四、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
五、重要備注
未特別說明時，所有規格參數均在 230VAC 輸入、額定負載、25℃環境溫度下量測
低輸入電壓情況下需減額輸出，具體參照靜態特性曲線圖
峰值負載每 30 秒內占空比為 33%，平均輸出功率不應超過額定輸出功率
紋波和噪聲測量需使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下進行
海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
電源需結合終端設備進行電磁兼容確認，測試方法參照明緯網站 EMI 測試聲明書
4. 關鍵問題及答案
問題 1：MPM-10 系列電源的核心醫療安全優勢是什么？適用于哪些特定醫療設備場景？
答案：核心醫療安全優勢包括：① 通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證，滿足 2xMOPP 雙重絕緣要求；② 超低漏電流（最大 < 80μA/264VAC），符合 BF 型患者可接觸設備的安全標準；③ 具備短路、過負載、過電壓、過溫度多重保護，保障醫療場景使用穩定性。適用場景為便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備等需要直接或間接接觸患者的醫療系統。
問題 2：MPM-10 系列各型號的核心輸出參數（電壓、額定電流、額定功率）有何差異？哪款型號的效率最高？
答案：各型號核心輸出參數差異如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| MPM-10-3.3 | 3.3V | 2.5A | 8.3W |
| MPM-10-5 | 5V | 2A | 10W |
| MPM-10-12 | 12V | 0.85A | 10.2W |
| MPM-10-15 | 15V | 0.67A | 10W |
| MPM-10-24 | 24V | 0.42A | 10W |
| 效率最高的型號是 MPM-10-24，典型效率可達 84%。 |
問題 3：MPM-10 系列電源在極端環境下的適應性如何？包括工作溫度、濕度及海拔高度的限制條件是什么？
答案：極端環境適應性及限制如下：① 工作溫度：寬范圍 - 30~+85℃，但低輸入電壓時需按減額曲線調整輸出；② 工作濕度：20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；③ 海拔高度：最大操作高度 5000 米，當海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米需下降 3.5℃，有風扇機型每升高 1000 米需下降 5℃，避免因氣壓變化影響設備散熱和性能。此外，該系列還具備 5G 抗振動能力，可適應移動醫療設備的顛簸場景。
