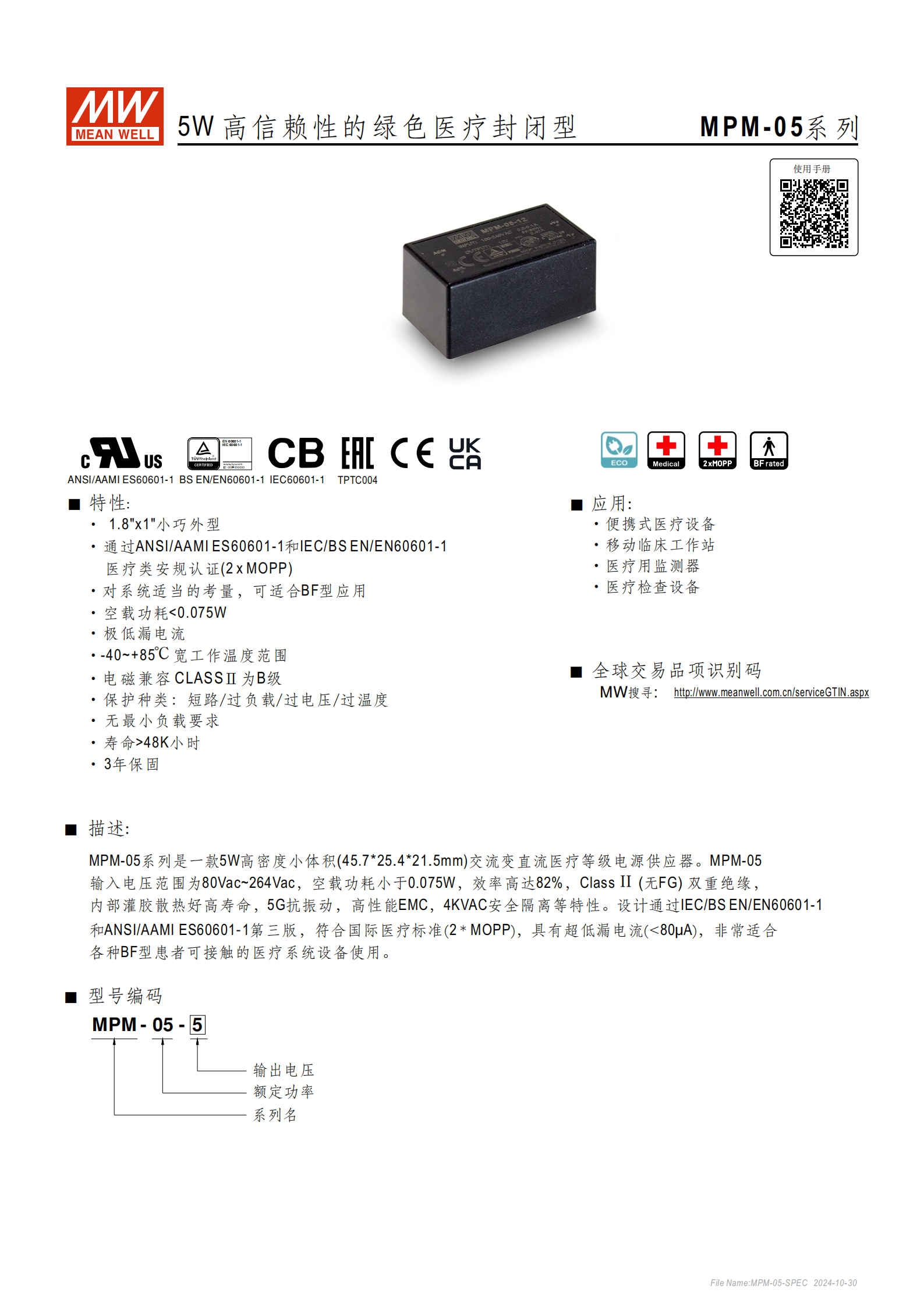

MPM-05 系列是一款5W 高密度小體積（45.7×25.4×21.5mm） 的醫療等級交流變直流電源供應器，輸入電壓范圍80Vac~264Vac，空載功耗 <0.075W，效率高達82% ，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證（2×MOPP），具備 **<80μA 超低漏電流 **、-40~+85℃寬工作溫度范圍、5G 抗振動等特性，提供短路 / 過負載 / 過電壓 / 過溫度保護，無最小負載要求，壽命>48K 小時且享有3 年保固，適用于便攜式醫療設備、醫療監測器等 BF 型患者可接觸的醫療系統設備，系列包含 MPM-05-3.3、MPM-05-5 等多個型號，輸出電壓覆蓋 3.3V~24V。
產品定位：5W 高信賴性綠色醫療基板型交流變直流電源供應器，專為 BF 型患者可接觸的醫療系統設備設計
核心優勢：
認證齊全：通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證（2×MOPP），電磁兼容 CLASSⅡ B 級
節能環保：空載功耗 <0.075W，效率高達82%（MPM-05-24 型號）
穩定可靠：內部灌膠散熱、5G 抗振動、4KVAC 安全隔離，MTBF 最低1799.5K 小時（MIL-HDBK-217F 標準，25℃）
靈活適配：無最小負載要求，-40~+85℃寬工作溫度范圍
二、核心電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 80~264VAC（交流）、113~370VDC（直流） |
| 頻率范圍 | 47~440Hz | |
| 浪涌電流 | 冷啟動：25A/115VAC、45A/230VAC（Typ.） | |
| 輸出特性 | 型號與電壓 | MPM-05-3.3（3.3V）、MPM-05-5（5V）、MPM-05-12（12V）、MPM-05-15（15V）、MPM-05-24（24V） |
| 額定電流 | 1.25A、1A、0.42A、0.33A、0.23A（對應上述型號） | |
| 峰值電流 | 1.38A、1.1A、0.46A、0.36A、0.25A（對應上述型號） | |
| 額定功率 | 4.1W、5W、5W、5W、5.5W（對應上述型號） | |
| 紋波與噪聲 | 最大 100mVp-p（3.3V/5V 型號）、150mVp-p（12V/15V 型號）、180mVp-p（24V 型號） | |
| 電壓精度 | ±0.3%~±0.5%（含設定誤差、線性調整率和負載調整率） | |
| 保護特性 | 保護類型 | 過負載（110%~180% 額定功率，打嗝模式自動恢復）、過電壓（關斷輸出，二極管鉗位）、過溫度（關斷輸出，溫度下降后自動恢復）、短路保護 |
三、環境與物理特性
環境參數：
工作濕度：20~90% RH（無冷凝）
儲存條件：溫度 - 40~+100℃，濕度 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~60℃）
操作高度：最高 5000 米（海拔超 2000 米需按規范減額）
物理與焊接：
尺寸：45.7×25.4×21.5mm（L×W×H），重量 0.035Kg
焊接溫度：波峰焊接 265℃（max.5s）、手工焊接 390℃（max.3s）
包裝：270pcs / 箱，每箱 10.5Kg，體積 0.94CUFT
四、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
4. 關鍵問題
問題 1：MPM-05 系列電源的醫療安規優勢是什么？為何適合 BF 型醫療設備？
答案：其核心安規優勢包括通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版國際醫療標準認證（2×MOPP 雙重絕緣），具備 < 80μA 的超低漏電流，且電磁兼容達到 CLASSⅡ B 級，能有效避免對醫療設備的電磁干擾和對患者的電氣風險；正因?yàn)檫@些嚴格符合醫療設備安全要求的特性，該系列電源適合與患者直接接觸的 BF 型醫療系統設備使用。
問題 2：MPM-05 系列不同型號的輸出電壓、額定電流及效率有何差異？
答案：各型號核心參數差異如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 效率（Typ.） |
|---|---|---|---|
| MPM-05-3.3 | 3.3V | 1.25A | 74% |
| MPM-05-5 | 5V | 1A | 78% |
| MPM-05-12 | 12V | 0.42A | 80% |
| MPM-05-15 | 15V | 0.33A | 81% |
| MPM-05-24 | 24V | 0.23A | 82% |
問題 3：MPM-05 系列電源在極端環境下的適應性如何？具備哪些保護功能？
答案：極端環境適應性方面，該系列電源工作溫度范圍覆蓋 - 40~+85℃，儲存溫度可達 - 40~+100℃，能承受 10~500Hz、5G 強度的振動（X/Y/Z 軸各 60 分鐘），操作高度最高 5000 米，濕度適應 20~90% RH（無冷凝），環境適應性極強；保護功能包含四類：①過負載保護（110%~180% 額定功率，打嗝模式自動恢復）、②過電壓保護（關斷輸出，二極管鉗位）、③過溫度保護（關斷輸出，溫度下降后自動恢復）、④短路保護，全面保障電源和終端設備安全。
