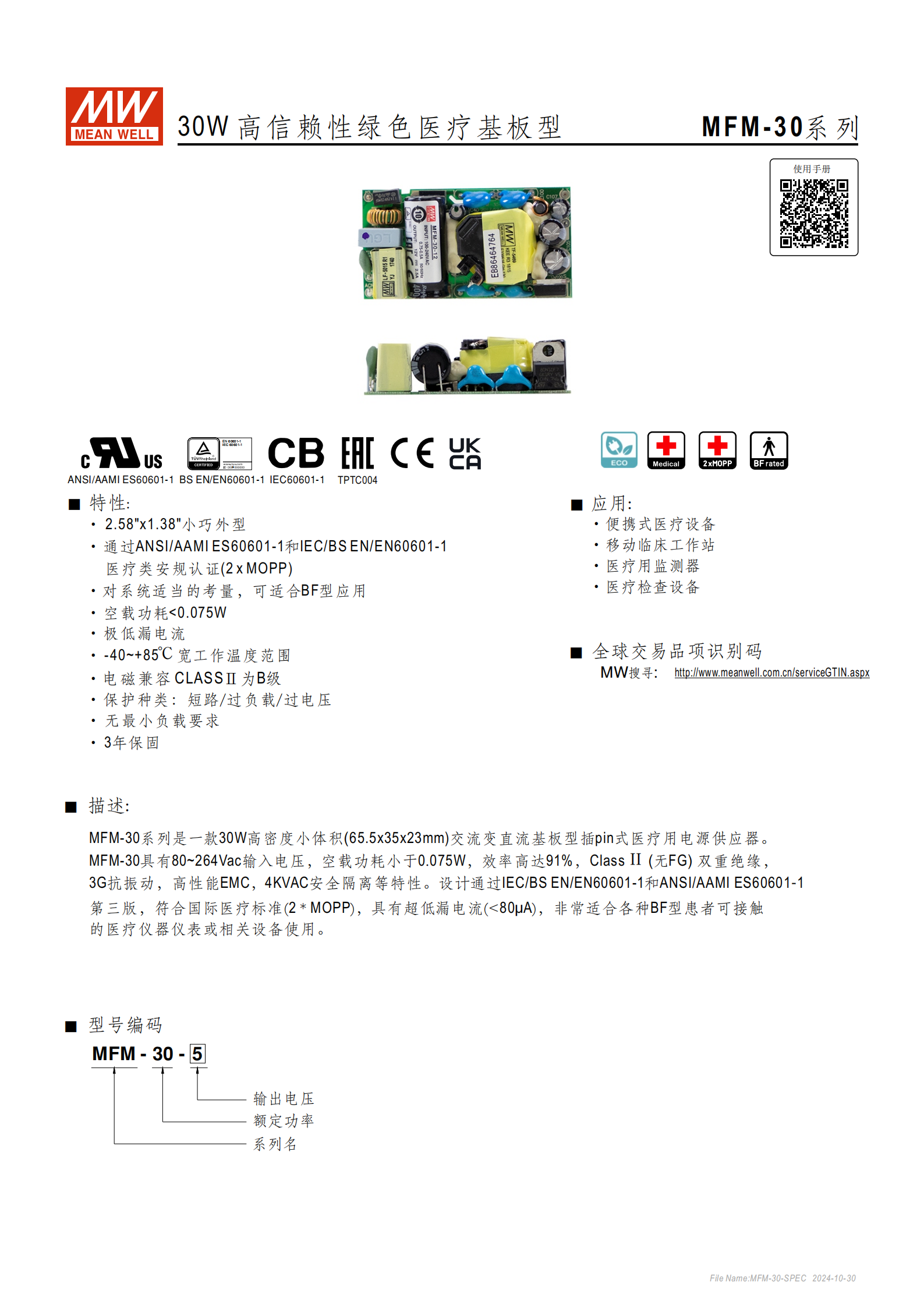

MFM-30 系列是一款 30W 高密度小體積（65.5x35x23mm）交流變直流基板型插 pin 式醫療用電源供應器，輸入電壓范圍 80~264Vac，空載功耗 < 0.075W，效率高達 91%，具備 Class Ⅱ 雙重絕緣、3G 抗振動、4KVAC 安全隔離特性，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證（2xMOPP），超低漏電流（<80μA），無最小負載要求，工作溫度范圍 - 40~+85℃，提供短路 / 過負載 / 過電壓保護及 3 年保固，適用于便攜式醫療設備、醫療監測器等 BF 型患者可接觸的醫療儀器。
產品定位：30W 高信賴性綠色醫療基板型插 pin 式電源供應器，專為 BF 型患者可接觸的醫療儀器設計
核心優勢：高密度小體積、高安全性、寬環境適應性、低功耗，通過國際醫療安規認證
基礎參數：
尺寸：65.5x35x23mm（LWH），即 2.58"x1.38"x0.90"
重量：0.053Kg
包裝規格：144pcs/8.6Kg/0.97CUFT
保固：3 年
二、核心特性
安規與安全
認證標準：通過 IEC/BS EN/EN60601-1、ANSI/AAMI ES60601-1 第三版，符合 2xMOPP 醫療安全等級
絕緣防護：一次側 - 二次側 2xMOPP，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH
漏電流：<80μA/264VAC（接觸電流）
電磁兼容：ClassⅡ B 級，發射符合 BS EN/EN55011（CISPR11）Class B，抗擾度滿足多項 IEC 標準（ESD Level4、RF 場敏感度等）
電氣性能
輸入范圍：電壓 80~264VAC，頻率 47~63Hz
低功耗：空載功耗 < 0.075W，效率最高達 91%
無最小負載要求，啟動上升時間短（滿載時 500ms 啟動，30ms/230VAC 上升）
環境適應
工作溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
儲存條件：-40~+85℃，10~95% RH（無冷凝）
耐振動：10~500Hz，3G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
操作高度：最高 5000 米（超 2000 米需按規定減額）

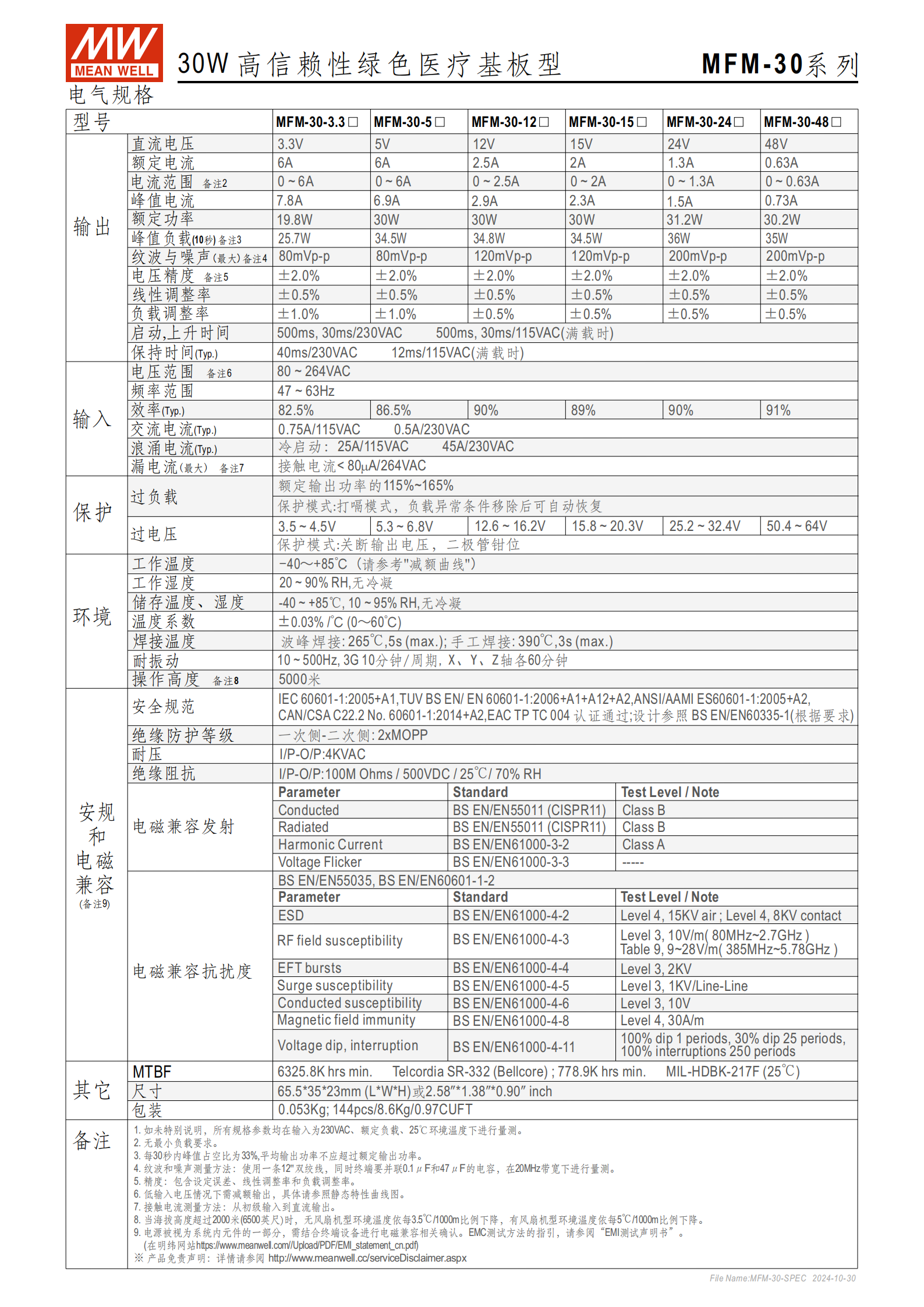

三、關鍵電氣規格（核心型號參數表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流 | 紋波與噪聲（最大） | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|
| MFM-30-3.3 | 3.3V | 6A | 19.8W | 7.8A | 80mVp-p | ±1.0% | ±1.0% |
| MFM-30-5 | 5V | 6A | 30W | 6.9A | 80mVp-p | ±1.0% | ±1.0% |
| MFM-30-12 | 12V | 2.5A | 30W | 2.9A | 120mVp-p | ±0.5% | ±0.5% |
| MFM-30-15 | 15V | 2A | 30W | 2.3A | 120mVp-p | ±0.5% | ±0.5% |
| MFM-30-24 | 24V | 1.3A | 31.2W | 1.5A | 200mVp-p | ±0.5% | ±0.5% |
| MFM-30-48 | 48V | 0.63A | 30.2W | 0.73A | 200mVp-p | ±0.5% | ±0.5% |
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 115%~165% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 不同型號對應閾值（如 3.3V 型號 3.5~4.5V） | 關斷輸出電壓，二極管鉗位 |
| 短路 | 輸出短路 | 打嗝模式，故障排除后自動恢復 |
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
4. 關鍵問題及答案
問題 1：MFM-30 系列電源的核心安全優勢的是什么？為何適合醫療設備使用？
答案：核心安全優勢包括三點：① 通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證，滿足 2xMOPP 雙重絕緣要求，符合國際醫療設備安全標準；② 超低漏電流（<80μA/264VAC），避免患者接觸時發生觸電風險；③ 具備 4KVAC 安全隔離、短路 / 過負載 / 過電壓三重保護，且過負載保護可自動恢復、過電壓保護關斷輸出，保障設備穩定運行。這些特性精準匹配醫療設備對安全性、可靠性的嚴苛要求，因此適合 BF 型患者可接觸的醫療儀器使用。
問題 2：MFM-30 系列不同型號的輸出參數差異主要體現在哪些方面？核心共用參數有哪些？
答案：輸出參數差異主要體現在：① 輸出電壓（3.3V/5V/12V/15V/24V/48V 六檔）；② 額定電流（0.63A~6A）；③ 額定功率（19.8W~31.2W）；④ 紋波與噪聲（80mVp-p~200mVp-p）。核心共用參數包括：① 輸入電壓范圍（80~264VAC）；② 工作溫度范圍（-40~+85℃）；③ 漏電流最大值（<80μA）；④ 線性 / 負載調整率（±1.0% 或 ±0.5%）；⑤ 保護功能（短路 / 過負載 / 過電壓）；⑥ 無最小負載要求。
問題 3：MFM-30 系列電源在極端環境下的使用限制及應對措施是什么？

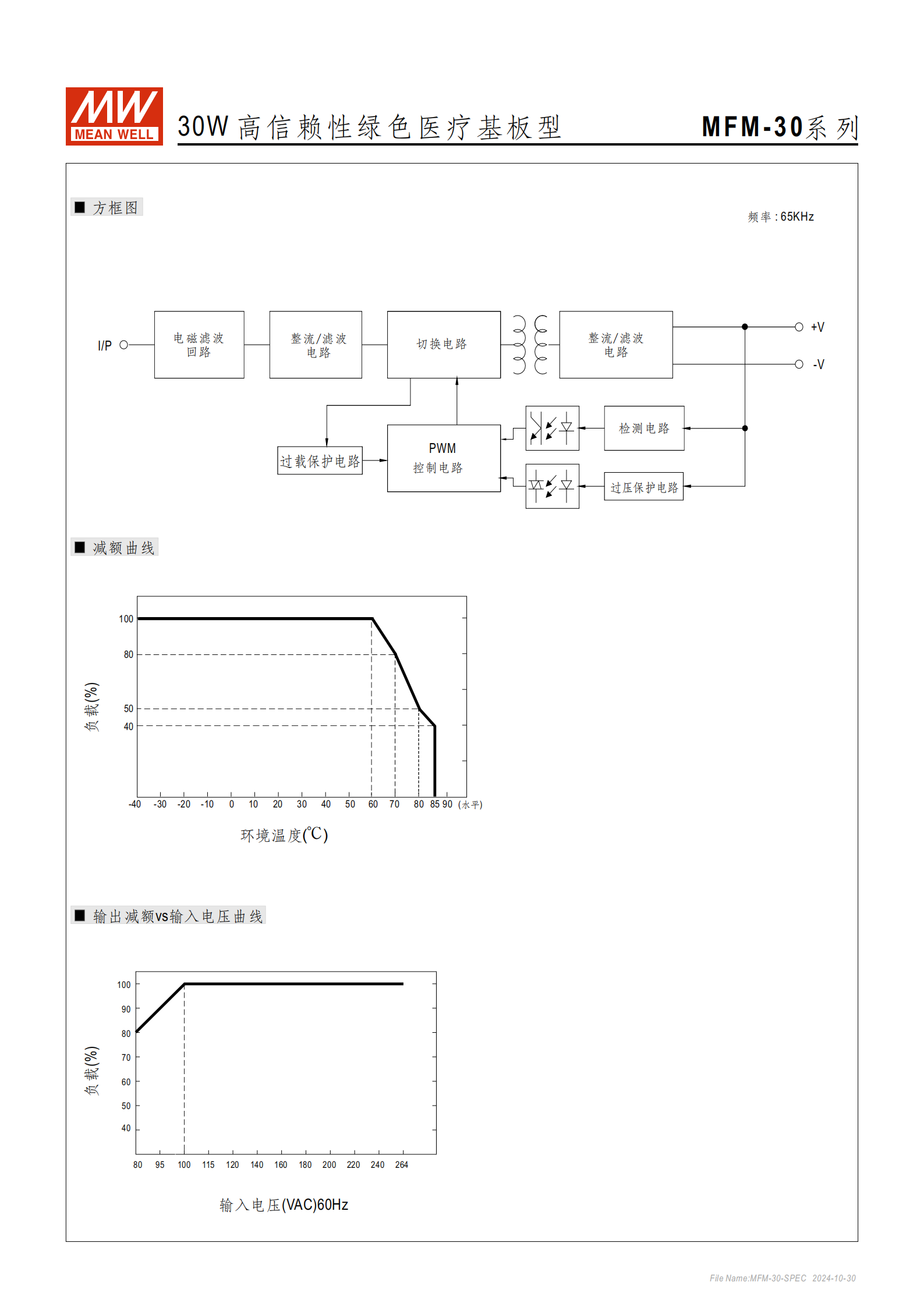

答案：極端環境限制及應對措施：① 溫度限制：工作溫度超出 - 40~+85℃范圍會導致設備故障，需避免在該范圍外使用；② 高海拔限制：海拔超過 2000 米時，無風扇機型環境溫度需按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 下降，避免過熱；③ 低輸入電壓限制：輸入電壓處于 80VAC 下限附近時，需參照減額曲線降低輸出負載，防止輸出功率不足；④ 濕度限制：工作濕度需保持在 20~90% RH 且無冷凝，儲存濕度 10~95% RH 無冷凝，避免潮濕導致絕緣性能下降。
