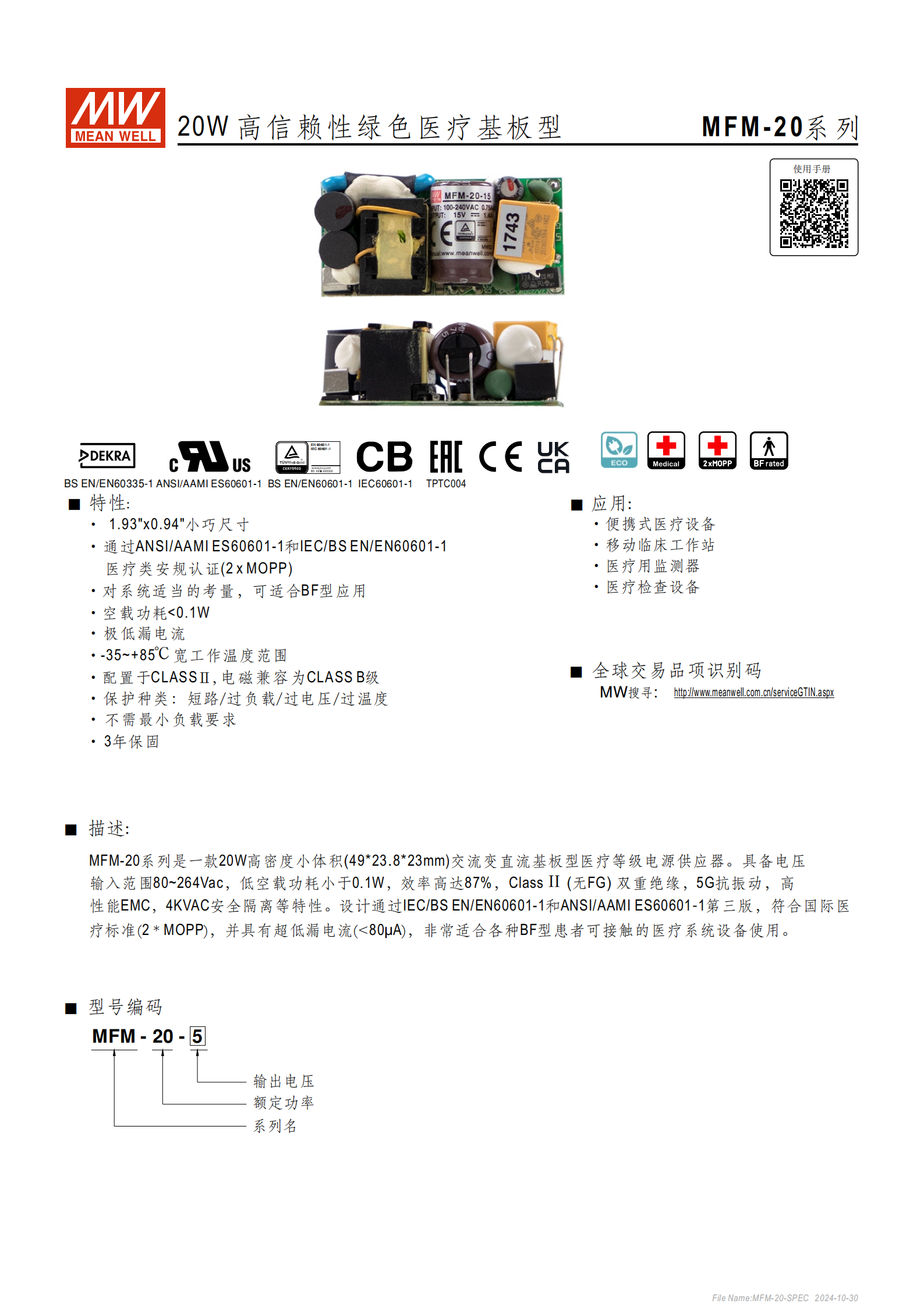

MFM-20 系列是一款 20W 高密度小體積（4923.823mm）交流變直流基板型醫療等級電源供應器，輸入電壓范圍 80~264Vac，空載功耗 < 0.1W，效率高達 87%，具備Class Ⅱ 雙重絕緣、5G 抗振動、4KVAC 安全隔離等特性，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證（2*MOPP），超低漏電流（<80μA），適配 BF 型患者可接觸醫療設備，提供 3.3V、5V、12V、15V、24V 五種輸出規格，覆蓋短路 / 過負載等多重保護，工作溫度范圍 - 35~+85℃，享有 3 年保固。
一、產品概述
產品名稱：MFM-20 系列 20W 高信賴性綠色醫療基板型電源供應器
核心功能：將交流電源轉換為直流電源，專為醫療設備設計
核心優勢：通過國際醫療安規認證，具備低功耗、小體積、高可靠性，適配患者可接觸的 BF 型醫療系統
保固政策：3 年保固
二、關鍵特性
安規與絕緣
認證標準：通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證，符合 2*MOPP 要求
絕緣等級：Class Ⅱ 雙重絕緣（無 FG），一次側 - 二次側耐壓 4KVAC，絕緣阻抗 100M Ohms/500VDC/25℃
電氣性能
能效表現：空載功耗 < 0.1W，典型效率高達 87%
安全指標：超低漏電流（<80μA/264VAC），無最小負載要求
結構與環境

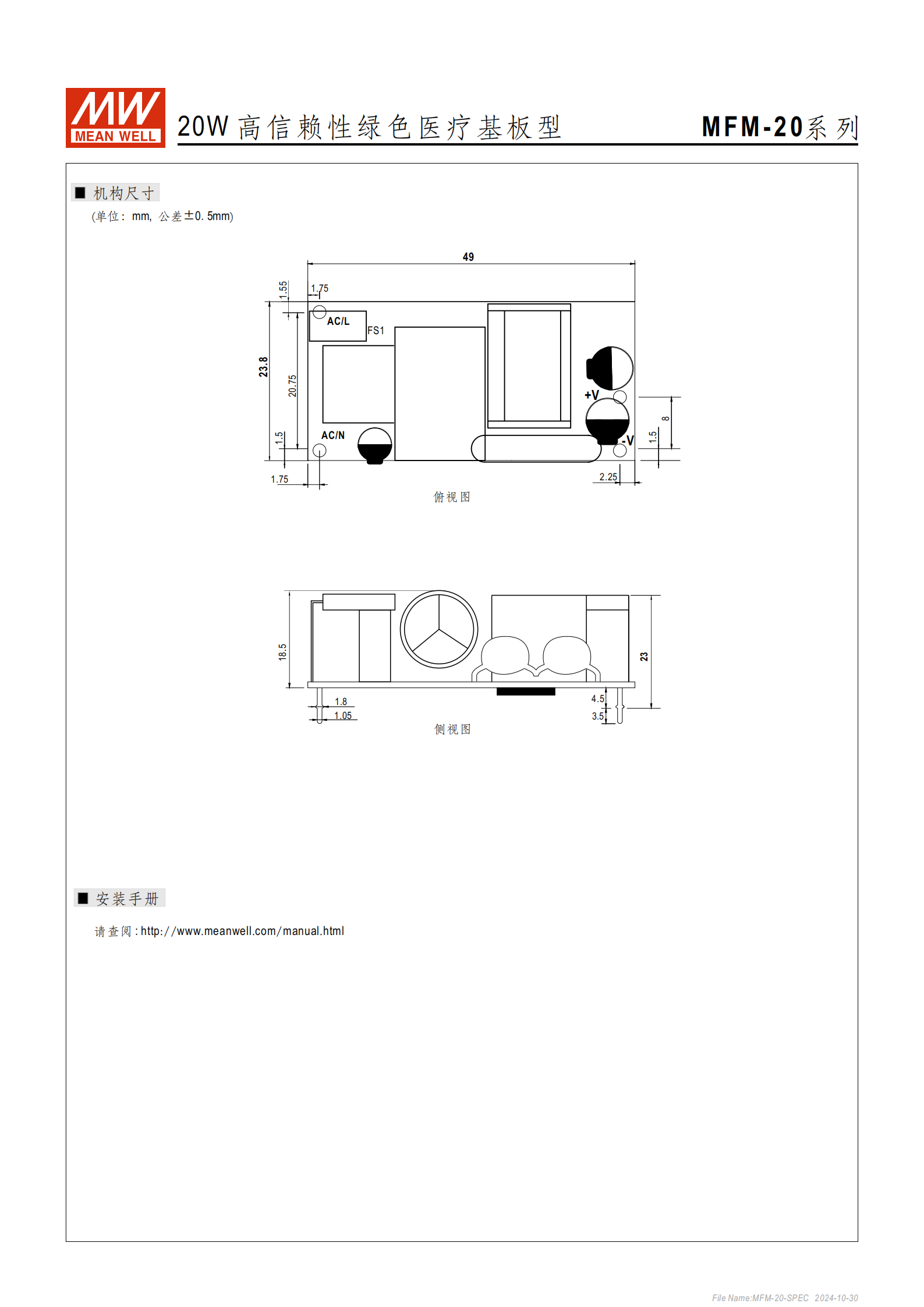

尺寸重量：4923.823mm（LWH），約 0.028Kg / 臺

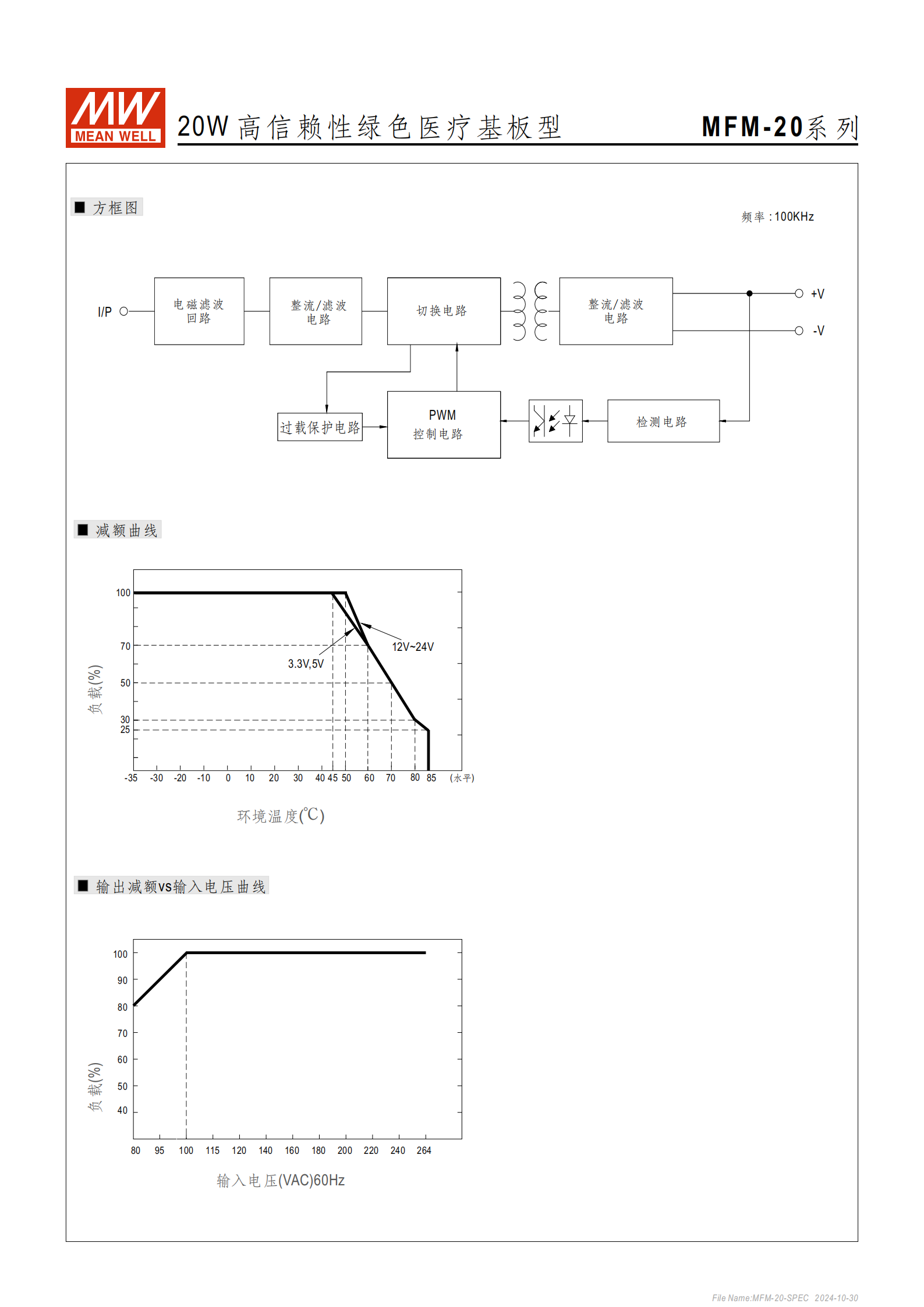

環境適應性：工作溫度 - 35~+85℃（需參考減額曲線），儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝）
抗振能力：10~500Hz，5G 振動強度，X、Y、Z 軸各 60 分鐘（10 分鐘 / 周期）
保護功能
保護類型：短路保護（打嗝模式，自動恢復）、過負載保護（110%~150% 額定功率，自動恢復）、過電壓保護（關斷輸出，二極管鉗位）、過溫度保護（關斷輸出，溫度下降后自動恢復）
三、核心電氣規格
（1）輸入?yún)?shù)

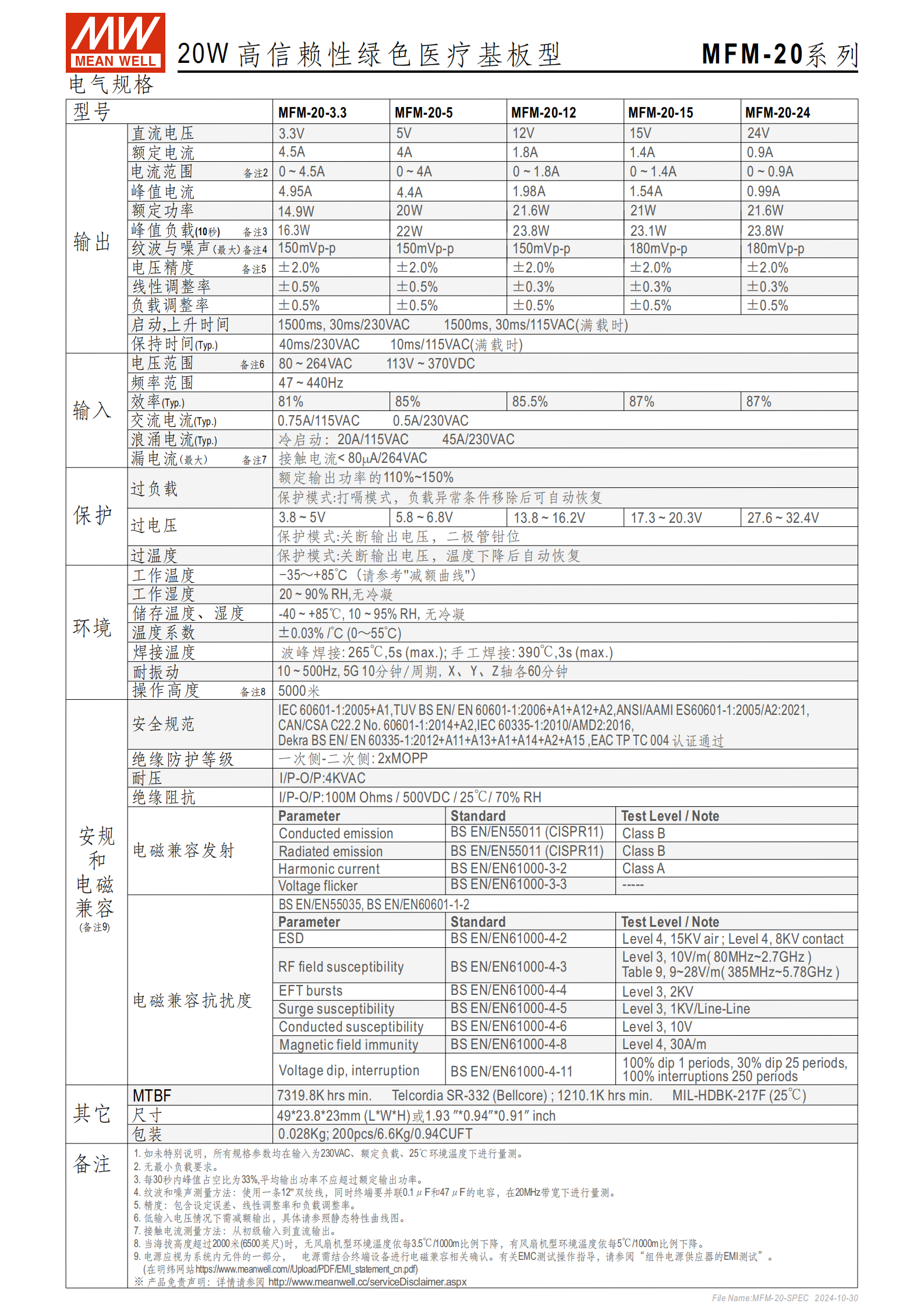

| 參數項 | 具體數值 |
|---|---|
| 輸入電壓范圍 | 80~264VAC；113~370VDC |
| 頻率范圍 | 47~440Hz |
| 浪涌電流（冷啟動，Typ.） | 20A/115VAC；45A/230VAC |
| 交流電流（Typ.） | 0.75A/115VAC；0.5A/230VAC |
| 保持時間（Typ.） | 1500ms，30ms/230VAC（滿載）；1500ms，30ms/115VAC（滿載） |
（2）輸出參數（各型號詳情）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 峰值電流 | 峰值負載（10 秒） | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| MFM-20-3.3 | 3.3V | 4.5A | 0~4.5A | 14.9W | 4.95A | 16.3W | 150mVp-p |
| MFM-20-5 | 5V | 4A | 0~4A | 20W | 4.4A | 22W | 150mVp-p |
| MFM-20-12 | 12V | 1.8A | 0~1.8A | 21.6W | 1.98A | 23.8W | 150mVp-p |
| MFM-20-15 | 15V | 1.4A | 0~1.4A | 21W | 1.54A | 23.1W | 180mVp-p |
| MFM-20-24 | 24V | 0.9A | 0~0.9A | 21.6W | 0.99A | 23.8W | 180mVp-p |
（3）其他電氣參數
線性調整率：±0.3%~±0.5%
負載調整率：包含設定誤差、線性調整率和負載調整率綜合精度
啟動上升時間：30ms/230VAC（滿載）、30ms/115VAC（滿載）
溫度系數：±0.03%/℃（0~℃）
諧波電流：符合 BS EN/EN61000-3-2 Class A
電壓閃爍：符合 BS EN/EN61000-3-3 標準
四、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備（BF 型患者可接觸系統）
五、物理與工藝參數
焊接溫度：波峰焊接 265℃（最大 5 秒）；手工焊接 390℃（最大 3 秒）
操作高度：最高 5000 米，當海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000 米下降，有風扇機型按 5℃/1000 米下降
包裝規格：單臺重量 0.028Kg，200 臺 / 箱（總重 6.6Kg，體積 0.94CUFT）
六、電磁兼容與 MTBF
電磁兼容：發射符合 BS EN/EN55011（CISPR11）Class B；抗擾度符合 ESD Level 4（15KV 空氣 / 8KV 接觸）、RF 場敏感度 Level 3（10V/m/80MHz~2.7GHz 等）
MTBF：最小 7319.8K 小時（Telcordia SR-332 標準）；最小 1210.1K 小時（MIL-HDBK-217F 標準，25℃）
