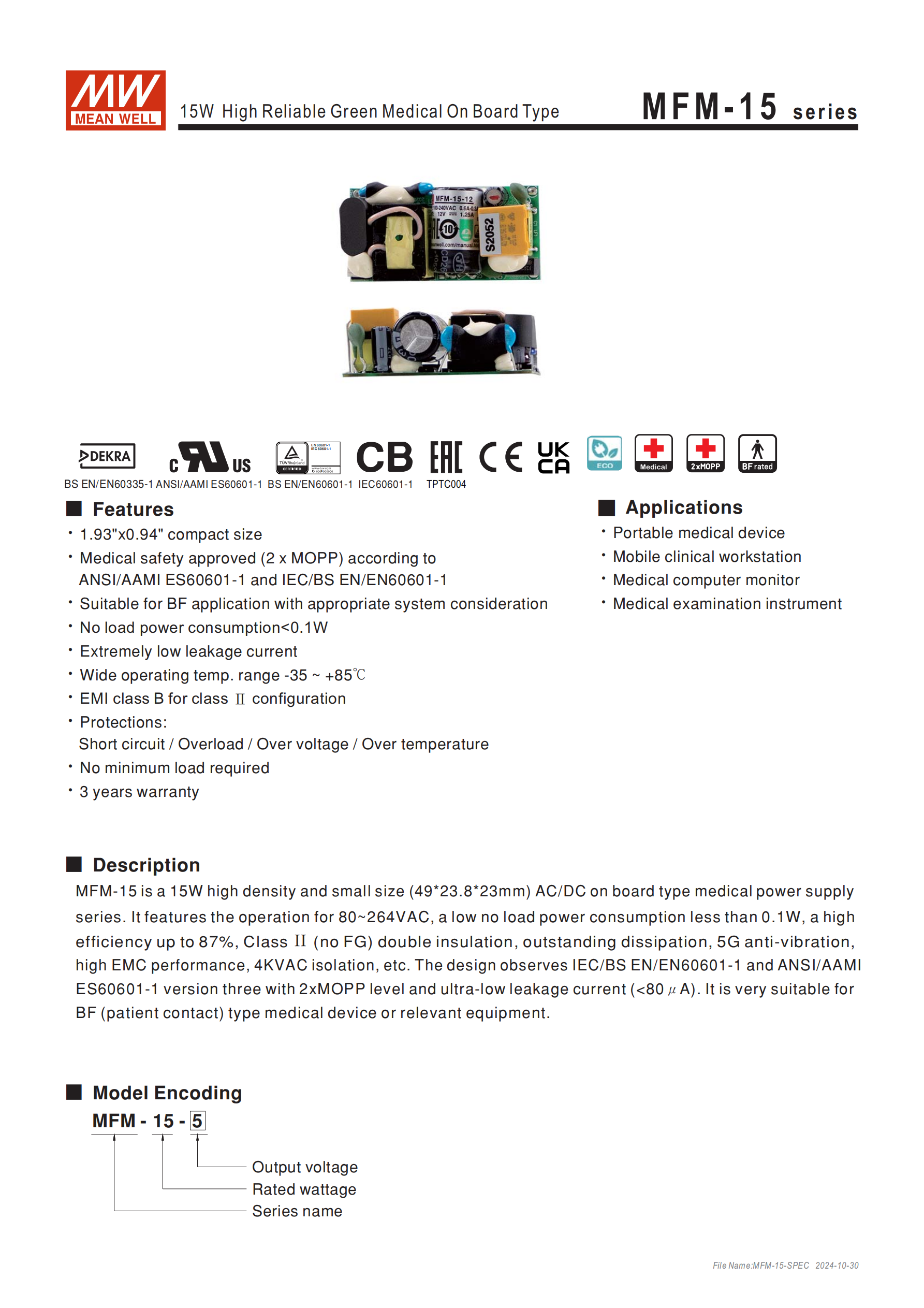

MFM-15 系列是一款 15W 高密度小體積（4923.823mm）交流變直流基板型醫療等級電源供應器，輸入電壓范圍 80~264Vac，具備 **<0.1W 超低空載功耗 **、87% 高轉換效率、ClassⅡ 雙重絕緣、5G 抗振動及 4KVAC 安全隔離特性，通過 IEC/BS EN/EN60601-1 等國際醫療標準認證（2*MOPP），漏電流 < 80μA，適配 BF 型患者接觸類醫療設備，涵蓋 3.3V~24V 多輸出電壓規格，支持短路 / 過負載等多重保護，工作溫度范圍 - 35~+85℃，提供 3 年保固。
產品名稱：MFM-15 系列 15W 高信賴性綠色醫療基板型電源供應器
核心定位：交流變直流（AC-DC）基板型電源，專為醫療場景設計，符合 BF 型患者可接觸設備要求
關鍵標識：通過 DEKRA、CB、EAC TP TC 004 等認證，全球交易品項識別碼可通過明緯官網查詢

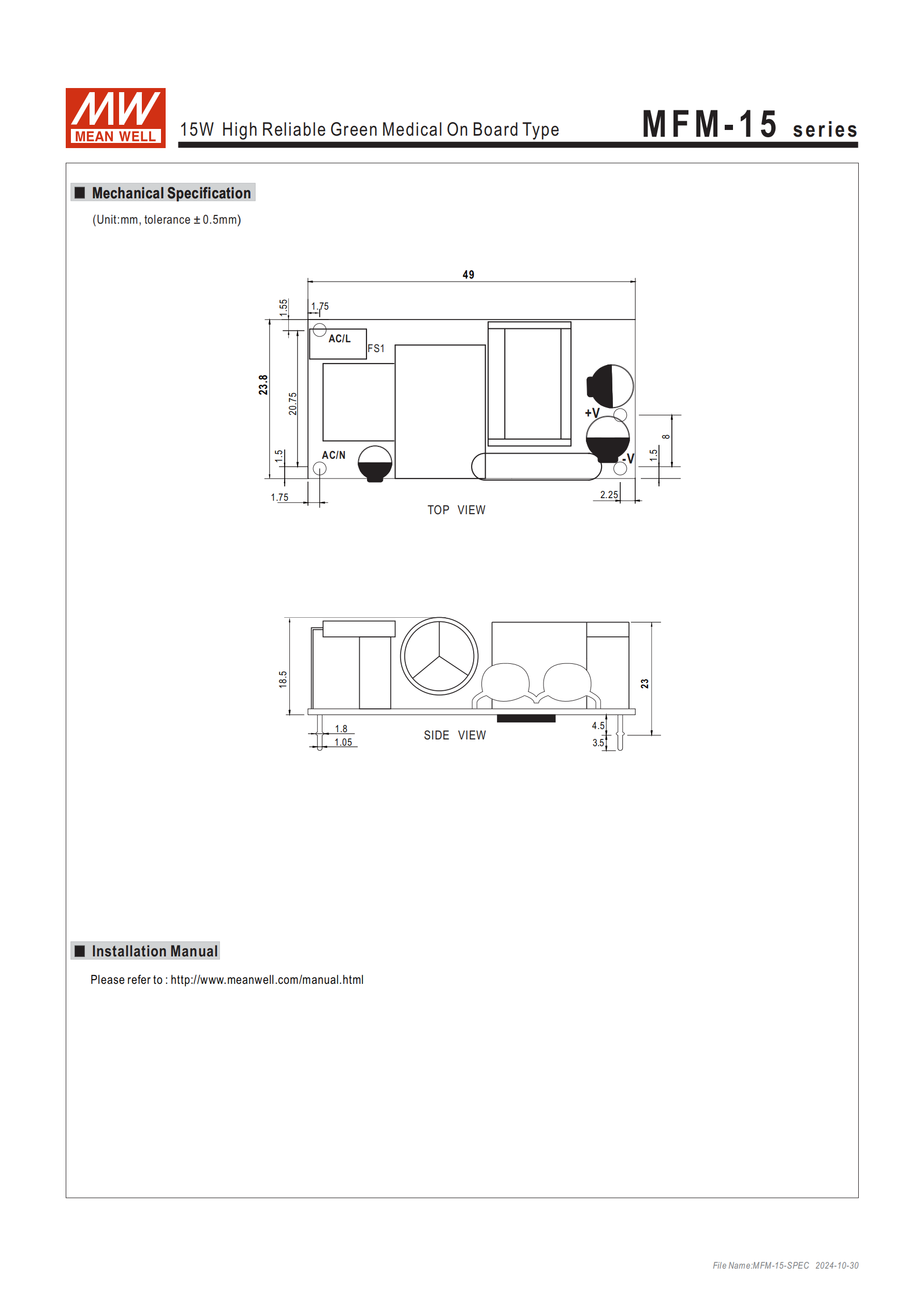

基礎參數：尺寸 4923.823mm（LWH），重量 0.028Kg，3 年保固，無需最小負載要求
二、核心特性
安規與安全
認證標準：通過 IEC/BS EN/EN60601-1:2005+A1、ANSI/AAMI ES60601-1:2005/A2:2021 等國際醫療標準，滿足 2*MOPP（雙重患者保護）要求
絕緣防護：一次側 - 二次側 2xMOPP 絕緣，耐壓 I/P-O/P:4KVAC，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH
超低漏電流：接觸電流 < 80μA（264VAC 條件下），保障患者安全
電氣性能
輸入范圍：80~264VAC（寬電壓）、113~370VDC，頻率 47~440Hz，低輸入電壓需參照減額曲線調整輸出
轉換效率：典型值 83.5%~87%，空載功耗 < 0.1W，節能環保
抗干擾能力：EMC 符合 CLASSⅡ、CLASS B 級，抗擾度達標（ESD Level4、RF 場 susceptibility Level3 等）
環境適應性
工作溫度：-35~+85℃（需參考減額曲線），儲存溫度 - 40~+85℃
濕度條件：工作濕度 10~95% RH，儲存濕度 20~90% RH（無冷凝）
機械特性：10~500Hz、5G 振動耐受（X/Y/Z 軸各 60 分鐘），5000 米操作高度
焊接溫度：波峰焊 265℃/5s（max.），手工焊 390℃/3s（max.）
三、關鍵電氣規格（核心參數表）
| 類別 | 具體參數 |
|---|---|
| 輸出電壓規格 | MFM-15-3.3（3.3V）、MFM-15-5（5V）、MFM-15-12（12V）、MFM-15-15（15V）、MFM-15-24（24V） |
| 額定電流 | 3.5A（3.3V）、3A（5V）、1.25A（12V）、1A（15V）、0.63A（24V） |
| 額定功率 | 11.6W（3.3V）、15W（5V/12V/15V）、15.1W（24V） |
| 峰值參數 | 峰值電流 3.3A~3.85A，10 秒峰值負載 12.7W~16.6W（30 秒內占空比 33%） |
| 調整率 | 線性調整率 ±0.3%~±0.5%，負載調整率 ±0.5% |
| 紋波與噪聲 | 3.3V/5V/12V 型號 150mVp-p，15V/24V 型號 180mVp-p（20MHz 帶寬測量） |
| 啟動與保持 | 啟動時間 1500ms，上升時間 30ms（115VAC）/40ms（230VAC），保持時間 10ms（115VAC）/40ms（230VAC） |
| 輸入電流 | 典型值 0.3A（230VAC）、0.6A（115VAC），冷啟動浪涌電流 20A（115VAC）/45A（230VAC） |
| 可靠性 | MTBF：Telcordia SR-332 標準下≥7319.8K hrs，MIL-HDBK-217F 標準（25℃）下≥1210.1K hrs |
四、保護功能
| 保護類型 | 保護模式 |
|---|---|
| 過負載保護 | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓保護 | 關斷輸出電壓，二極管鉗位（3.8~5V/5.8~6.8V/13.8~16.2V/17.3~20.3V/27.6~32.4V） |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 打嗝模式，故障排除后自動恢復 |
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
各類 BF 型患者可接觸的醫療檢查設備
4. 關鍵問題
問題 1：MFM-15 系列電源的核心醫療安規優勢是什么？適用于哪些特定醫療設備？
答案：核心安規優勢包括：① 通過 IEC/BS EN/EN60601-1、ANSI/AAMI ES60601-1 等國際醫療標準認證，滿足 2*MOPP（雙重患者保護）要求；② 超低漏電流（<80μA/264VAC），降低患者觸電風險；③ ClassⅡ 雙重絕緣設計，4KVAC 安全隔離，絕緣阻抗達 100M Ohms。適用于 BF 型患者可接觸的醫療設備，具體包括便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備。
問題 2：MFM-15 系列的輸出電壓規格有哪些？不同規格的額定功率和峰值負載能力如何？
答案：輸出電壓規格涵蓋 5 種：3.3V、5V、12V、15V、24V，對應的關鍵功率參數如下：
| 型號 | 額定功率 | 10 秒峰值負載 |
|---|---|---|
| MFM-15-3.3 | 11.6W | 12.7W |
| MFM-15-5 | 15W | 16.5W |
| MFM-15-12 | 15W | 16.6W |
| MFM-15-15 | 15W | 16.5W |
| MFM-15-24 | 15.1W | 16.6W |
| 注：峰值負載需滿足 30 秒內占空比 33%，平均輸出功率不超過額定功率。 |
問題 3：MFM-15 系列電源在極端環境下的適應性如何？包含哪些關鍵防護設計？
答案：極端環境適應性及防護設計如下：① 溫度適應：工作溫度 - 35~+85℃，儲存溫度 - 40~+85℃，溫度系數 ±0.03%/℃（0~55℃）；② 海拔與濕度：支持 5000 米操作高度（海拔 > 2000 米時需按規范降額），工作濕度 10~95% RH（無冷凝）；③ 機械防護：5G 抗振動（10~500Hz，X/Y/Z 軸各 60 分鐘），滿足醫療設備移動場景需求；④ 電氣防護：具備短路、過負載、過電壓、過溫度四重保護，過負載采用打嗝模式自動恢復，過溫 / 過壓采用關斷輸出后自動恢復模式；⑤ EMC 防護：CLASS B 級電磁發射，Level3~4 級抗擾度（ESD、浪涌、傳導 susceptibility 等），適配醫療設備電磁環境要求。
