MFM-10 系列是一款 10W 高密度小體積（4222.320.5mm）基板型交流變直流醫療等級電源供應器，輸入電壓范圍 80Vac~264Vac，空載功耗 < 0.075W，效率高達 84%，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療類安規認證（2 x MOPP），具備超低漏電流（<80μA）、無最小負載要求、-30~+85℃寬工作溫度范圍及短路 / 過負載等多重保護功能，提供 3.3V、5V、12V、15V、24V 五種輸出電壓規格，適用于便攜式醫療設備、醫療監測器等 BF 型患者可接觸的醫療系統設備，享有 3 年保固。
產品名稱：MFM-10 系列 10W 高信賴性綠色醫療基板型電源供應器
產品定位：交流變直流（AC-DC）醫療等級電源，專為 BF 型患者可接觸的醫療系統設備設計
核心認證：通過 IEC/BS EN/EN60601-1:2005+A1、BS EN/EN60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 60601-1:2014+A2、EAC TP TC 004 認證，符合 2 x MOPP 國際醫療安全標準
保固期限：3 年
二、核心特性
物理與重量
尺寸：4222.320.5mm（LWH），換算英寸為 1.65"x0.88"x0.80"
重量：0.018Kg
包裝規格：270pcs/5.8Kg/0.94CUFT
電氣特性
輸入范圍：80~264VAC（交流）、113~370VDC（直流），頻率 47~440Hz
空載功耗：<0.075W（綠色節能）
漏電流：<80μA/264VAC（超低接觸電流，保障醫療安全）
效率：典型值 78%~84%（MFM-10-24 效率最高達 84%）
無最小負載要求，適配多種工況
環境與可靠性
工作溫度：-30~+85℃（需參考減額曲線）
儲存溫度：-40~+100℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 強度，X、Y、Z 軸各 60 分鐘（10 分鐘 / 周期）
操作高度：5000 米（海拔超 2000 米需按規范降額）
MTBF：Telcordia SR-332 標準下最小 9314.1K hrs，MIL-HDBK-217F 標準（25℃）下最小 1756.2K hrs
安全與防護
絕緣等級：一次側 - 二次側 2xMOPP，絕緣阻抗 I/P-O/P:100M Ohms/500VDC/25℃/70% RH
耐壓：I/P-O/P:4KVAC
保護功能：短路、過負載、過電壓、過溫度保護（具體模式見下表）
電磁兼容：發射符合 BS EN/EN55011（CISPR11）Class B 級；抗擾度符合多項 EN61000 系列標準（ESD Level 4、RF 場 susceptibility Level 3 等）

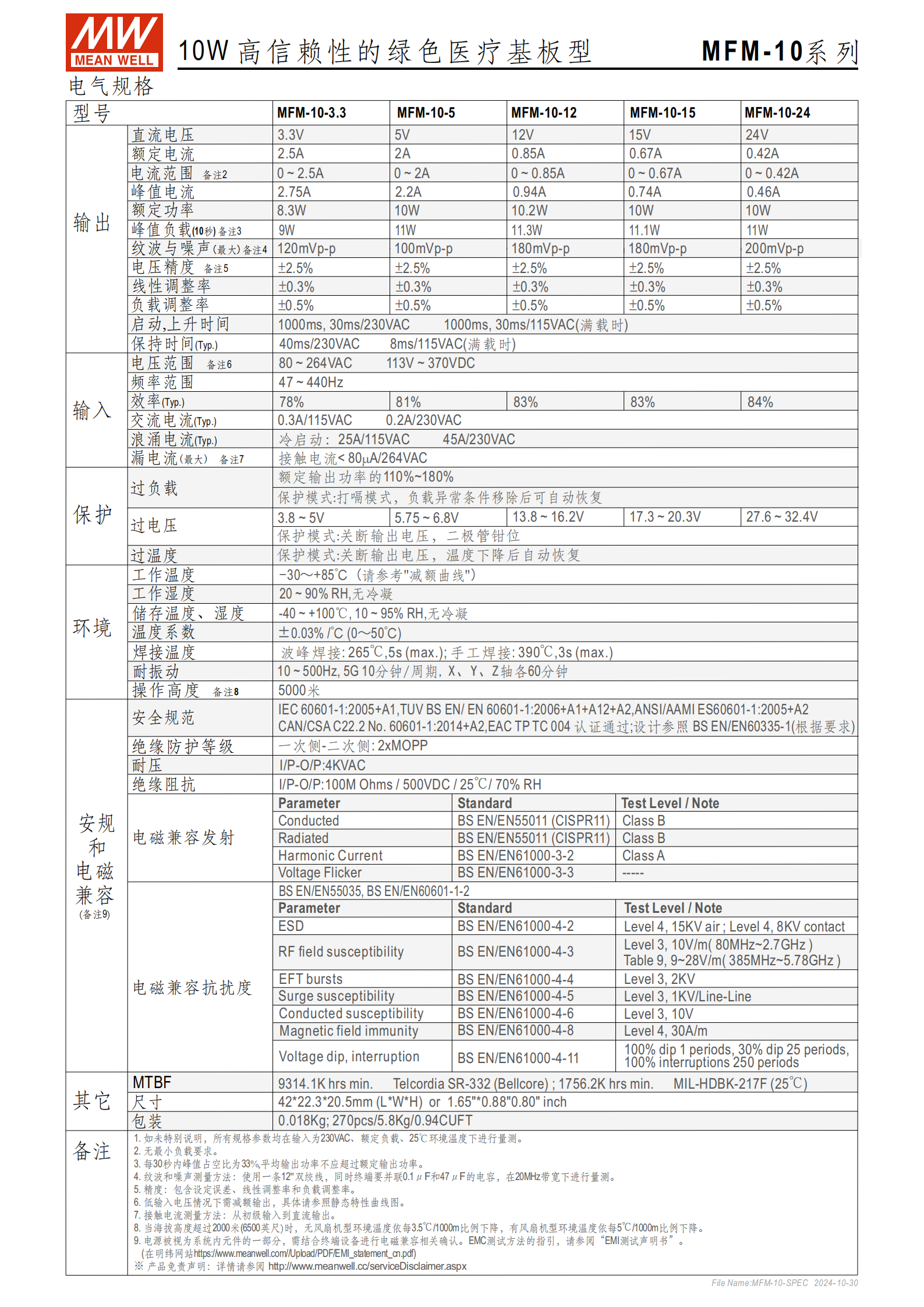

三、詳細電氣規格（核心參數表）
| 規格項 | MFM-10-3.3 | MFM-10-5 | MFM-10-12 | MFM-10-15 | MFM-10-24 |
|---|---|---|---|---|---|
| 輸出直流電壓 | 3.3V | 5V | 12V | 15V | 24V |
| 額定電流 | 2.5A | 2A | 0.85A | 0.67A | 0.42A |
| 電流范圍 | 0~2.5A | 0~2A | 0~0.85A | 0~0.67A | 0~0.42A |
| 峰值電流 | 2.75A | 2.2A | 0.94A | 0.74A | 0.46A |
| 額定功率 | 8.3W | 10W | 10.2W | 10W | 10W |
| 峰值負載（10 秒） | 9W | 11W | 11.3W | 11.1W | 11W |
| 紋波與噪聲（最大） | 120mVp-p | 100mVp-p | 180mVp-p | 180mVp-p | 200mVp-p |
| 線性調整率 | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 過電壓保護范圍 | 3.8~5V | 5.75~6.8V | 13.8~16.2V | 17.3~20.3V | 27.6~32.4V |
四、保護功能詳情
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 110%~180% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 對應型號的過壓保護范圍 | 關斷輸出電壓，二極管鉗位 |
| 過溫度 | 超出安全工作溫度閾值 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路 | 輸出短路 | 打嗝模式，短路故障排除后自動恢復 |
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
六、其他關鍵備注
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境溫度下測量；
峰值負載需滿足每 30 秒內占空比 33%，平均輸出功率不超過額定功率；
紋波和噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬；

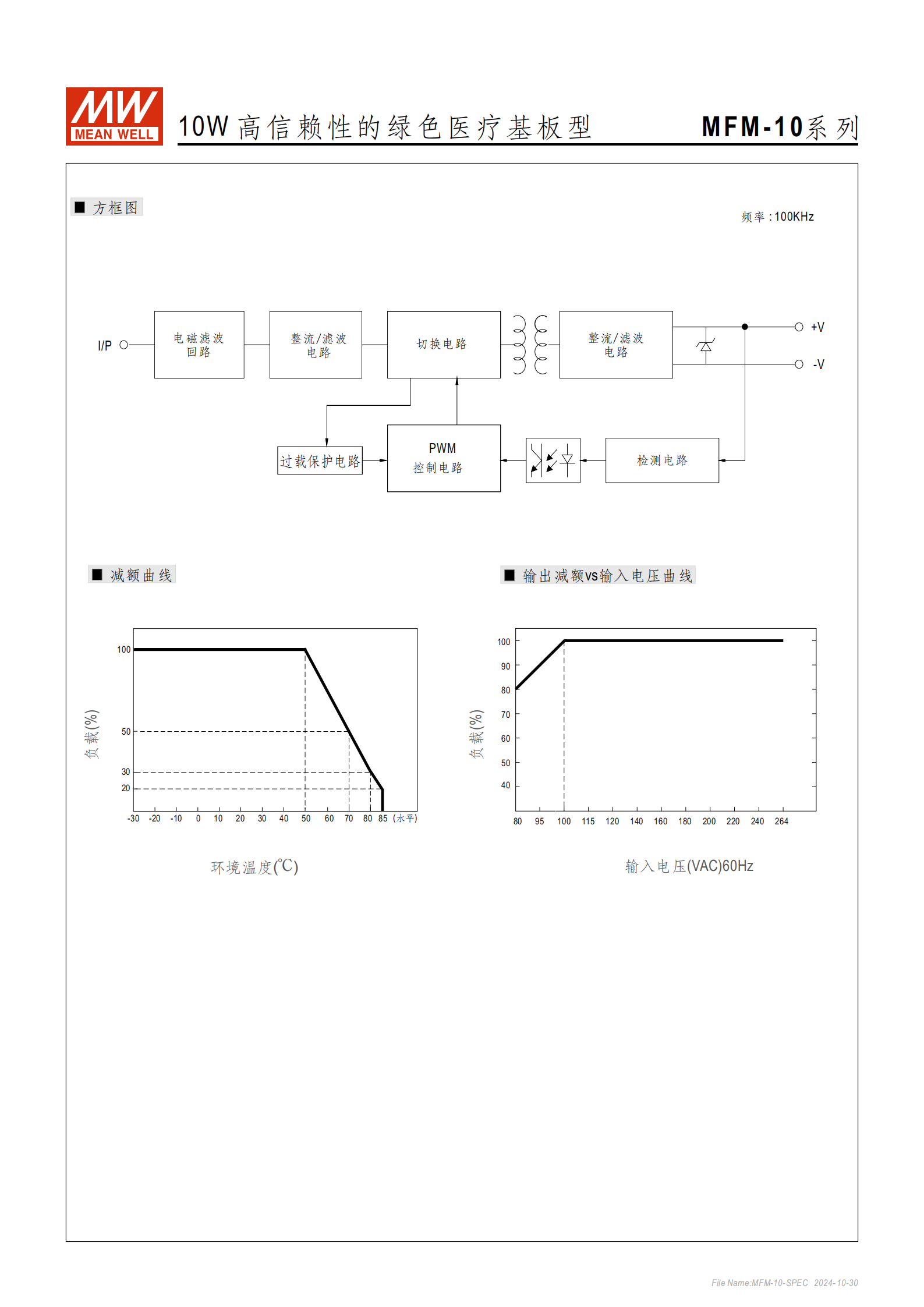

低輸入電壓時需減額輸出，具體參考產品減額曲線；
電源為系統內元件，需結合終端設備完成電磁兼容確認，相關測試指引見明緯官網 EMI 測試聲明書。
4. 關鍵問題及答案
問題 1：MFM-10 系列電源的醫療安全合規性體現在哪些核心方面？
答案：該系列電源的醫療安全合規性核心體現在三點：① 認證齊全，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版等多項國際醫療安規認證，符合 2 x MOPP（雙重患者保護）要求；② 超低漏電流，接觸電流 < 80μA/264VAC，避免患者觸電風險；③ 絕緣防護達標，一次側 - 二次側耐壓 4KVAC，絕緣阻抗達 100M Ohms，適配 BF 型患者可接觸的醫療設備場景。
問題 2：MFM-10 系列各型號的輸出電壓、額定電流及核心功率參數有何差異？
答案：該系列包含 5 種型號，核心輸出參數差異如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值負載（10 秒） |
|---|---|---|---|---|
| MFM-10-3.3 | 3.3V | 2.5A | 8.3W | 9W |
| MFM-10-5 | 5V | 2A | 10W | 11W |
| MFM-10-12 | 12V | 0.85A | 10.2W | 11.3W |
| MFM-10-15 | 15V | 0.67A | 10W | 11.1W |
| MFM-10-24 | 24V | 0.42A | 10W | 11W |
| 所有型號電流范圍均為 0~ 額定電流，無最小負載要求，適配不同功率需求的醫療設備。 |
問題 3：MFM-10 系列電源在極端環境下的適配能力如何？（溫度、海拔、振動等）
答案：該系列電源具備較強的極端環境適配能力：① 溫度適配：工作溫度范圍 - 30~+85℃，儲存溫度 - 40~+100℃，溫度系數僅 ±0.03%/℃（0~50℃），高溫下通過過溫度保護保障安全；② 海拔適配：最大操作高度 5000 米，海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 降額，有風扇機型按 5℃/1000m 降額；③ 振動適配：可承受 10~500Hz、5G 強度的振動，X、Y、Z 軸各 60 分鐘測試，滿足醫療設備移動或戶外使用的穩定性需求；④ 濕度適配：工作濕度 20~90% RH、儲存濕度 10~95% RH，均支持無冷凝條件，適配多環境使用。
