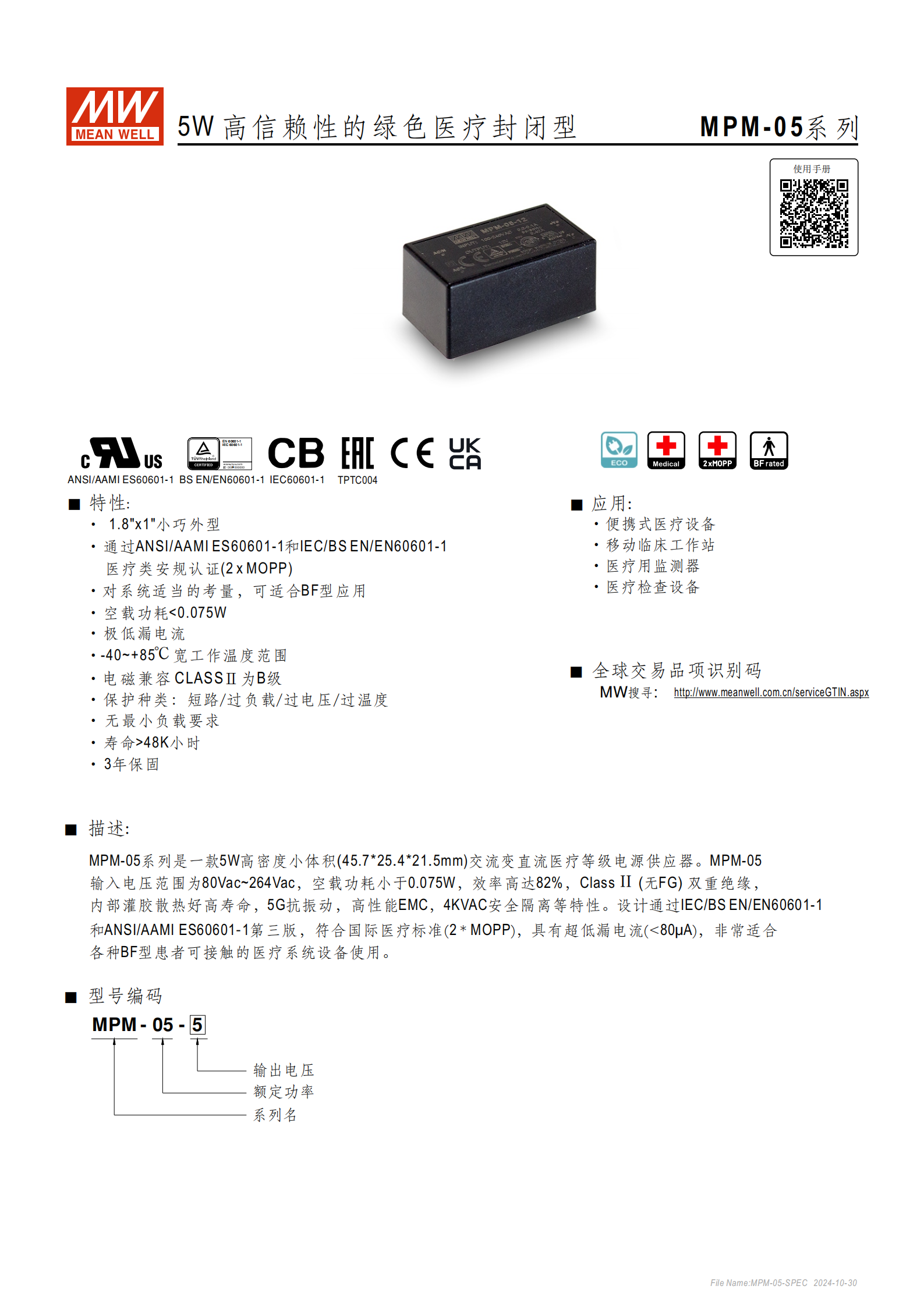

MPM-05 系列是5W 高密度小體積（45.7×25.4×21.5mm） 的交流變直流醫療等級電源供應器，輸入電壓范圍80Vac~264Vac，空載功耗 <0.075W，效率高達82% ，通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證（2×MOPP），具備 **<80μA 超低漏電流 **、-40~+85℃寬工作溫度范圍、5G 抗振動及短路 / 過負載等多重保護特性，無最小負載要求，壽命>48K 小時且提供3 年保固，適用于便攜式醫療設備、醫療監測器等 BF 型患者可接觸的醫療系統設備。
MPM-05 系列是一款5W 高密度小體積的醫療等級電源供應器，主打高信賴性與綠色節能，采用基板型 / 封閉型設計，內部灌膠散熱優良，適用于各類 BF 型患者可接觸的醫療系統設備，核心優勢包括醫療級安規認證、超低漏電流、寬溫工作及多重保護機制。
二、核心參數與特性
| 類別 | 關鍵信息 | 具體內容 |
|---|---|---|

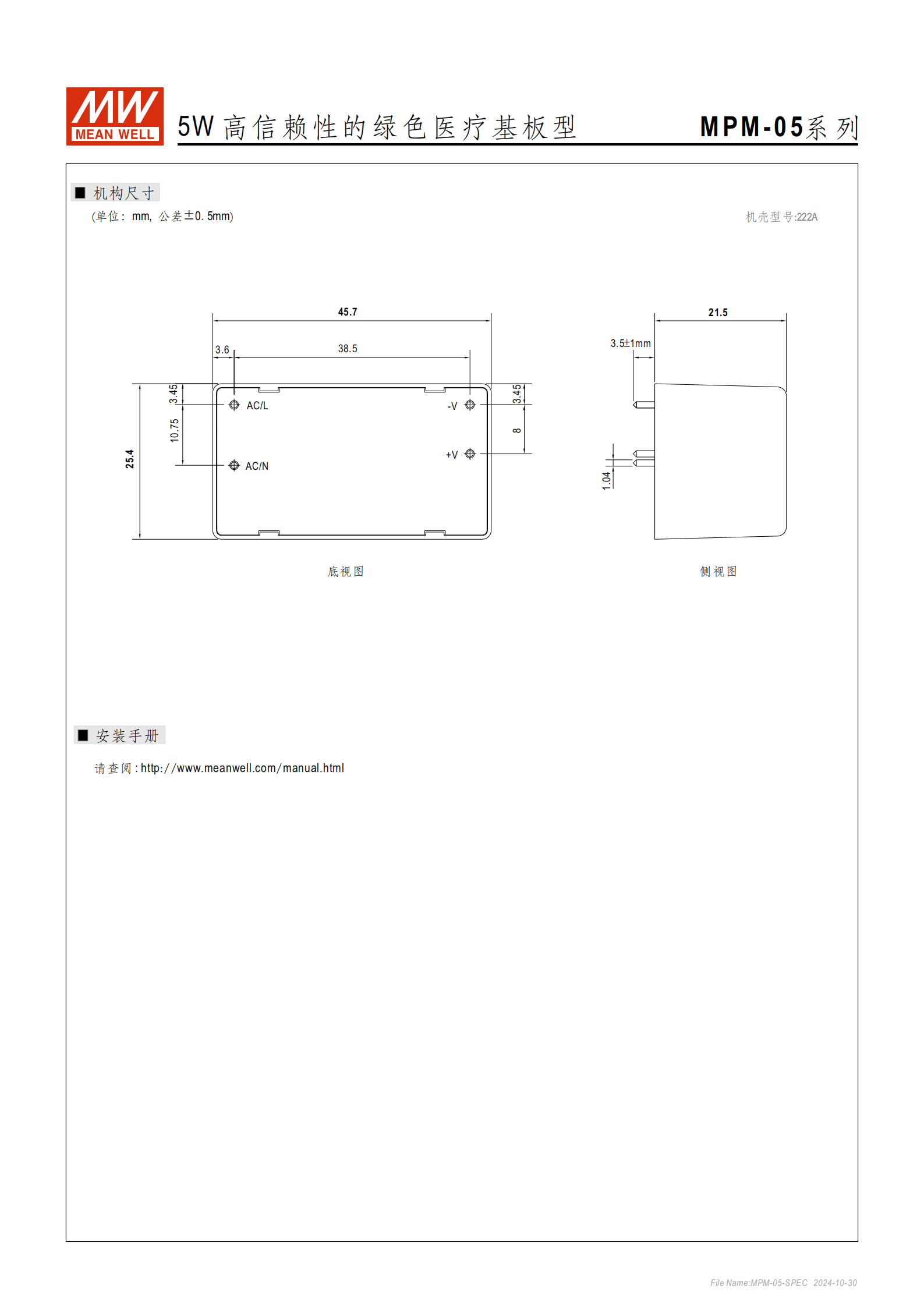

| 基礎規格 | 尺寸 | 45.7×25.4×21.5mm（L×W×H），1.8"×1.0"×0.85"（inch） |
| 重量與包裝 | 單重 0.035Kg；270pcs / 箱，每箱 10.5Kg，體積 0.94CUFT | |
| 壽命與保固 | 壽命 >48K 小時；提供3 年保固 | |
| 核心特性 | 安規認證 | 通過 IEC/BS EN/EN60601-1、ANSI/AAMI ES60601-1（第三版），符合 2×MOPP 醫療安規 |
| 節能表現 | 空載功耗 <0.075W，效率最高達82% | |
| 電氣安全 | 超低漏電流（<80μA/264VAC），雙重絕緣（ClassⅡ，無 FG），4KVAC 安全隔離 | |
| 環境適應性 | 工作溫度：-40~+85℃（需參考減額曲線）；工作濕度：20~90% RH（無冷凝）；儲存溫度：-40~+100℃ | |
| 機械性能 | 耐振動：10~500Hz，5G 強度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期） | |
| 保護功能 | 短路、過負載（110%~180% 額定功率，打嗝模式自動恢復）、過電壓（關斷輸出，二極管鉗位）、過溫度（關斷輸出，降溫后自動恢復） |

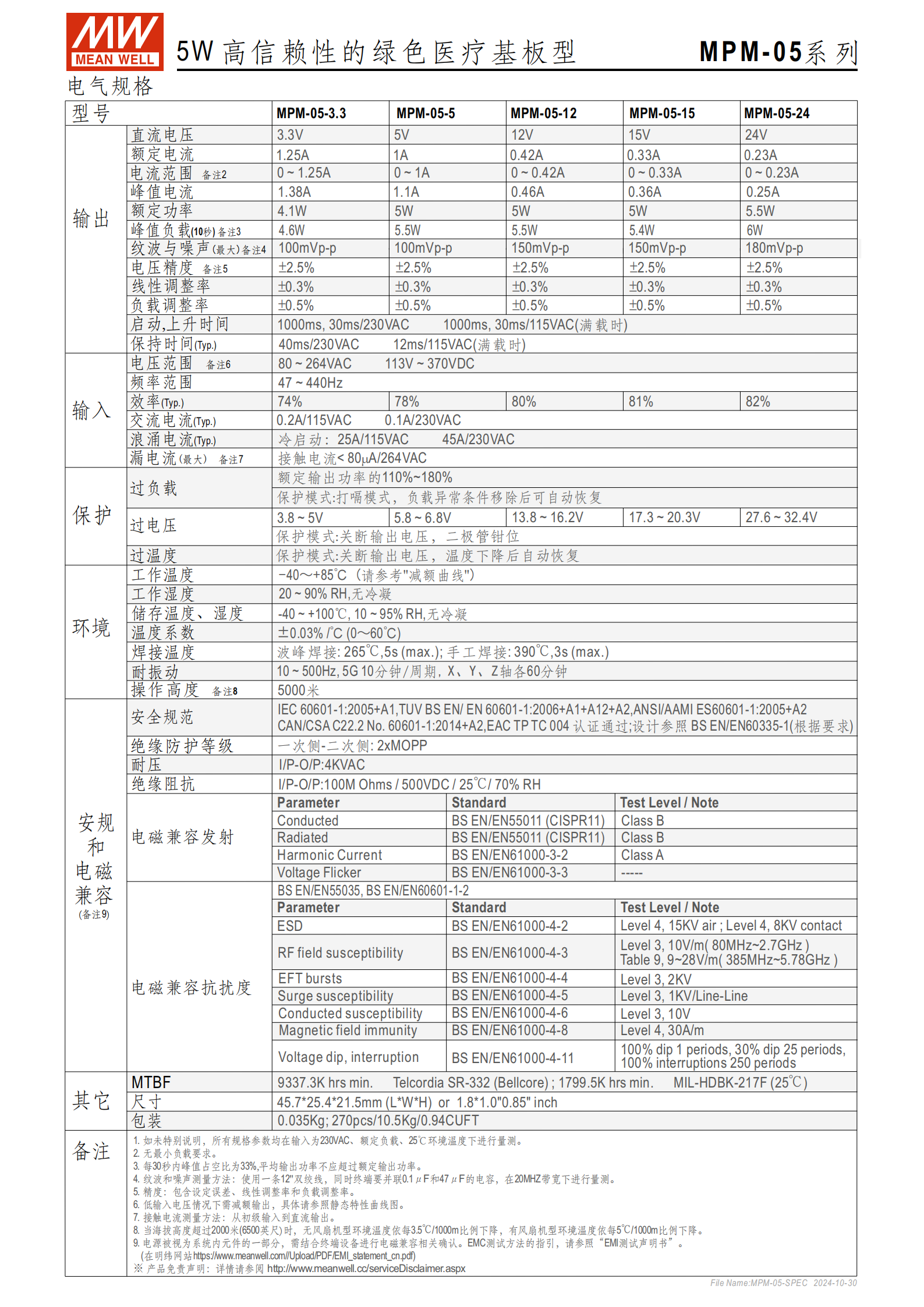

三、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：80~264VAC / 113~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~440Hz
交流電流（Typ.）：0.2A/115VAC、0.1A/230VAC
浪涌電流（Typ.）：冷啟動 25A/115VAC、45A/230VAC
（2）輸出參數（各型號對比）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 峰值電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| MPM-05-3.3 | 3.3V | 1.25A | 0~1.25A | 1.38A | 4.1W | 4.6W | 100mVp-p |
| MPM-05-5 | 5V | 1A | 0~1A | 1.1A | 5W | 5.5W | 100mVp-p |
| MPM-05-12 | 12V | 0.42A | 0~0.42A | 0.46A | 5W | 5.5W | 150mVp-p |
| MPM-05-15 | 15V | 0.33A | 0~0.33A | 0.36A | 5W | 5.4W | 150mVp-p |
| MPM-05-24 | 24V | 0.23A | 0~0.23A | 0.25A | 5.5W | 6W | 180mVp-p |
（3）其他電氣指標
電壓精度 / 負載調整率 / 線性調整率：均為 ±0.3%~±0.5%
啟動 / 上升時間（滿載）：1000ms（保持時間）、30ms/230VAC、12ms/115VAC
溫度系數：±0.03%/℃（0~60℃）
焊接溫度：波峰焊接 265℃（max.5s）；手工焊接 390℃（max.3s）
四、安規與電磁兼容
安全規范：額外符合 CAN/CSA C22.2 No.60601-1:2014+A2、EAC TP TC 004
絕緣防護：一次側 - 二次側 2×MOPP，絕緣阻抗 100MΩ（500VDC/25℃/70% RH）
電磁兼容（EMC）：
發射：傳導 / 輻射均符合 BS EN/EN55011（CISPR11）Class B
抗擾度：ESD（Level4）、EFT bursts（Level3）、Surge（Level3）等多項 EN61000 系列標準
MTBF：Telcordia SR-332 標準下≥9337.3K 小時；MIL-HDBK-217F（25℃）標準下≥1799.5K 小時
五、應用場景
便攜式醫療設備
移動臨床工作站
醫療用監測器
醫療檢查設備
六、備注說明
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下測量；
無最小負載要求，峰值負載每 30 秒占空比為 33%；
紋波噪聲測量需使用 50Ω 雙絞線，終端并聯 20μF 和 47μF 電容，20MHz 帶寬下測試；
海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降，有風扇機型按 5℃/1000m 下降。
4. 關鍵問題
問題 1：MPM-05 系列電源供應器的核心醫療級安全優勢是什么？適用于哪些場景？
答案：核心醫療級安全優勢包括：① 通過 IEC/BS EN/EN60601-1 和 ANSI/AAMI ES60601-1 第三版醫療安規認證，符合 2×MOPP（雙重患者保護）要求；② 超低漏電流（<80μA/264VAC），保障患者接觸安全；③ 雙重絕緣（ClassⅡ，無 FG）及 4KVAC 安全隔離，提升電氣安全性。適用場景為 BF 型患者可接觸的醫療設備，具體包括便攜式醫療設備、移動臨床工作站、醫療用監測器、醫療檢查設備。
問題 2：MPM-05 系列各型號的輸出電壓、額定電流及核心電氣性能差異是什么？
答案：各型號核心輸出參數差異如下表，電氣性能一致性表現為：電壓精度 / 負載調整率 / 線性調整率均為 ±0.3%~±0.5%，僅紋波噪聲隨電壓升高略有增加（100~180mVp-p）：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| MPM-05-3.3 | 3.3V | 1.25A | 4.1W | 4.6W | 100mVp-p |
| MPM-05-5 | 5V | 1A | 5W | 5.5W | 100mVp-p |
| MPM-05-12 | 12V | 0.42A | 5W | 5.5W | 150mVp-p |
| MPM-05-15 | 15V | 0.33A | 5W | 5.4W | 150mVp-p |
| MPM-05-24 | 24V | 0.23A | 5.5W | 6W | 180mVp-p |
問題 3：MPM-05 系列電源在環境適應性和可靠性方面的關鍵指標有哪些？
答案：環境適應性關鍵指標：① 工作溫度范圍 - 40~+85℃（需參考減額曲線），儲存溫度 - 40~+100℃；② 工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；③ 耐振動性能達 10~500Hz、5G 強度，X/Y/Z 軸各 60 分鐘測試?？煽啃躁P(guān)鍵指標：① 壽命 > 48K 小時，3 年保固；② MTBF（平均無故障時間）在 Telcordia SR-332 標準下≥9337.3K 小時，MIL-HDBK-217F（25℃）標準下≥1799.5K 小時；③ 具備短路、過負載、過電壓、過溫度四重保護，負載異常或溫度恢復后可自動恢復工作。
