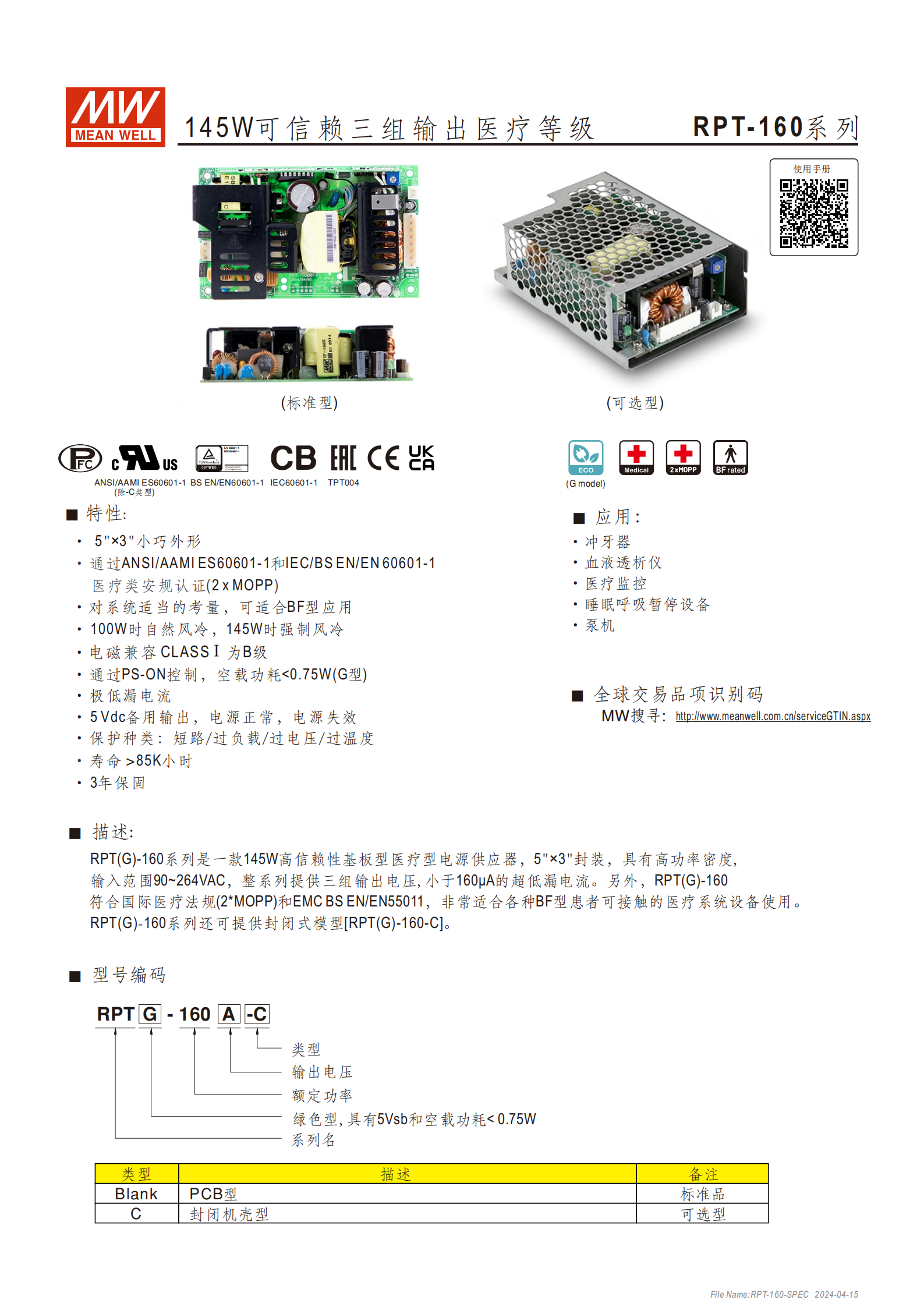

RPT-160 系列是一款 145W 高信賴性三組輸出醫療等級電源供應器，分為PCB 型（標準型） 和封閉型（可選型） ，封裝尺寸分別為 5"×3"×1.36"和 5.11"×3.39"×1.69"，輸入電壓范圍 90~264VAC，具備超低漏電流（對地漏電流 < 160μA/264VAC，接觸漏電流 < 100μA/264VAC），通過 2×MOPP 醫療類安規認證及 EMC B 級標準，支持短路 / 過負載 / 過電壓 / 過溫度等多重保護，MTBF 最低 175.1K 小時，提供 3 年保固，適用于沖牙器、血液透析儀等多種 BF 型患者可接觸的醫療設備。
產品定位：145W 高信賴性三組輸出醫療等級電源供應器，專為 BF 型患者可接觸的醫療系統設計
產品型號：分為 PCB 型（RPT (G)-160A/B/C/D）和封閉型（RPT (G)-160A-C/C-C/D-C），G 型為綠色款，具備 5Vsb 待機輸出和 < 0.75W 空載功耗
核心優勢：高功率密度、超低漏電流、多重安規認證、長壽命、多重保護
應用場景：沖牙器、血液透析儀、醫療監控、睡眠呼吸暫停設備、泵機

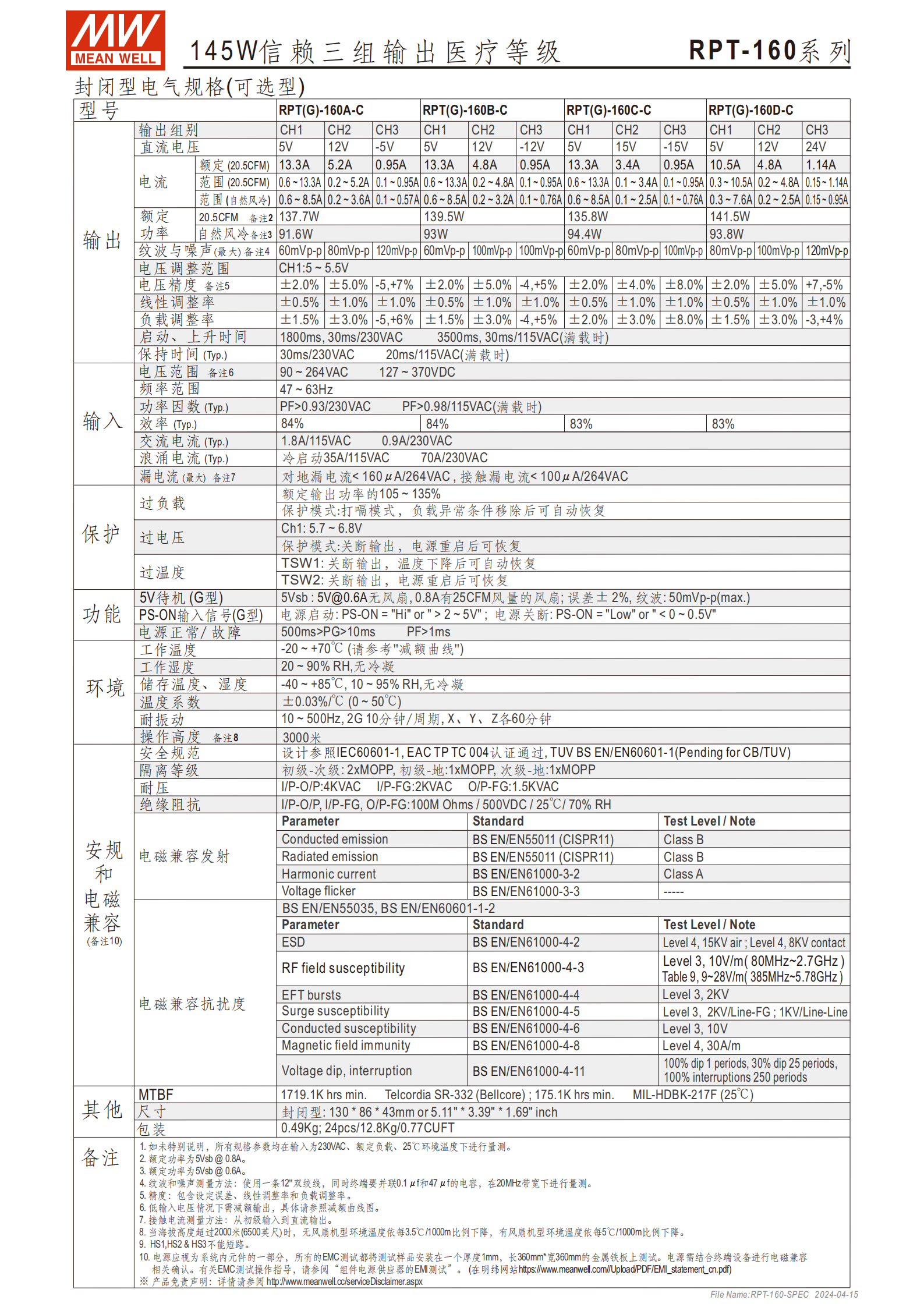

二、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數 | 規格 |
|---|---|
| 電壓范圍 | 90~264VAC、127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數 | ≥0.93（230VAC）、≥0.98（115VAC 滿載） |
| 浪涌電流 | 冷啟動 35A/115VAC、70A/230VAC |

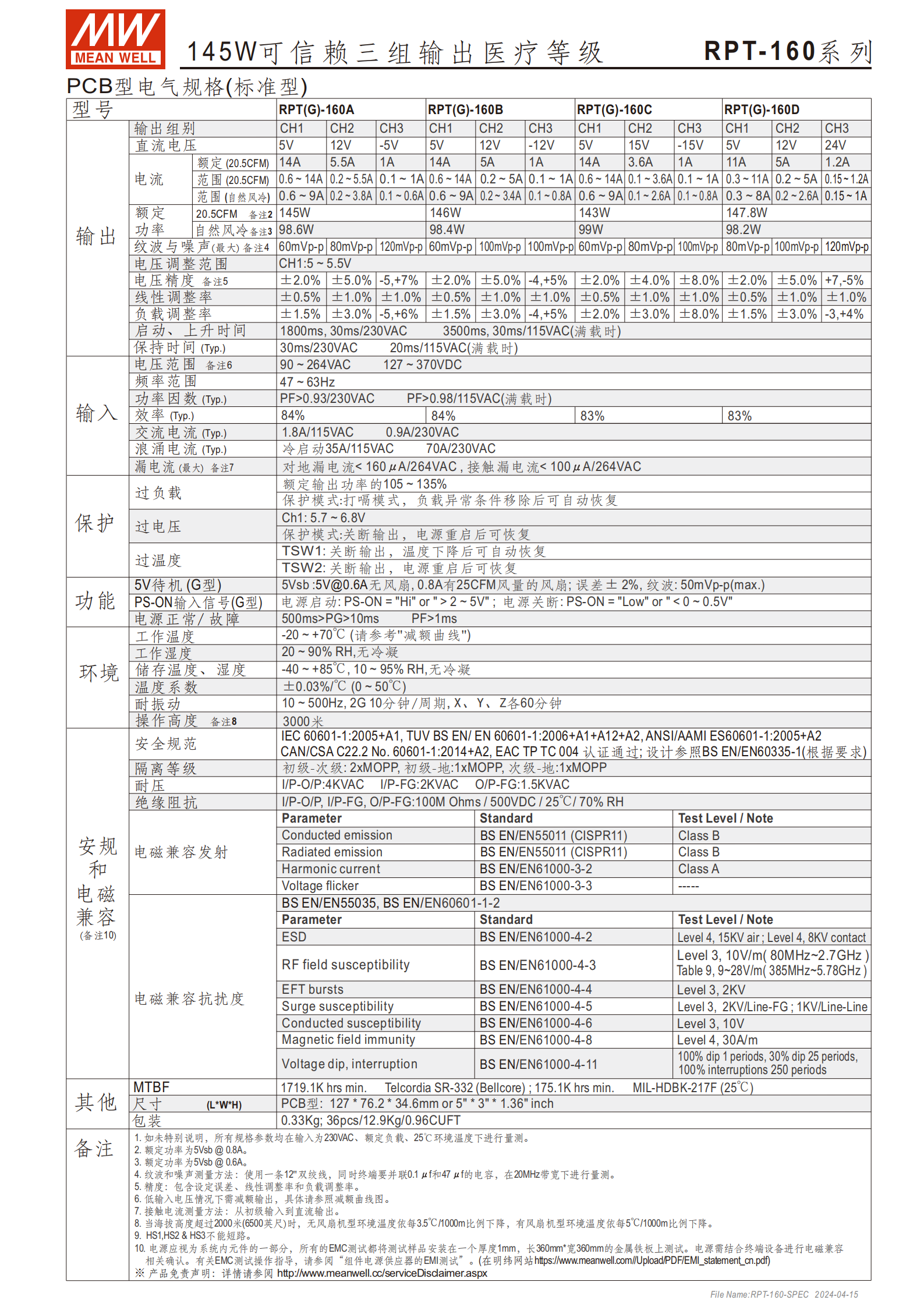

（2）輸出參數（PCB 型代表型號）
| 型號 | 輸出組別 | 直流電壓 | 額定電流（強制風冷） | 額定功率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| RPT(G)-160A | CH1 | 5V | 14A | 145W | 60mVp-p |
| CH2 | 12V | 5.5A | - | 80mVp-p | |
| CH3 | -5V | 1A | - | 120mVp-p | |
| RPT(G)-160D | CH1 | 5V | 14A | 147.8W | 60mVp-p |
| CH2 | 12V | 5A | - | 80mVp-p | |
| CH3 | 24V | 1.2A | - | 100mVp-p |
電壓調整范圍：CH1 為 5~5.5V，其他組別 ±2%~±8% 不等
自然風冷額定功率：約 98.2~99W
待機輸出（G 型）：5Vsb@0.6A（自然風冷）、5Vsb@0.8A（強制風冷），紋波最大 50mVp-p
（3）漏電流
對地漏電流：<160μA/264VAC
接觸漏電流：<100μA/264VAC
三、安全與電磁兼容
安規認證：IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1、CAN/CSA C22.2 No. 60601-1 等
隔離等級：初級 - 次級 2×MOPP，初級 - 地 1×MOPP，次級 - 地 1×MOPP
耐壓：I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 1.5KVAC
電磁兼容：
發射：傳導 / 輻射 EMC Class B（BS EN/EN55011）
抗擾度：ESD Level 4、RF 場敏感度 Level 3、浪涌 Level 3 等
四、保護功能與可靠性
| 保護類型 | 保護模式 |
|---|---|
| 過負載 | 打嗝模式，異常移除后自動恢復（負載 105~135% 額定功率） |
| 過電壓 | 關斷輸出，電源重啟后恢復（CH1：5.7~6.8V） |
| 過溫度 | TSW1：溫度下降后自動恢復；TSW2：電源重啟后恢復 |
| 短路保護 | 支持短路保護 |
MTBF：最低 175.1K 小時（MIL-HDBK-217F，25℃），最高 1719.1K 小時（Telcordia SR-332）
壽命：>85K 小時
五、物理與環境參數

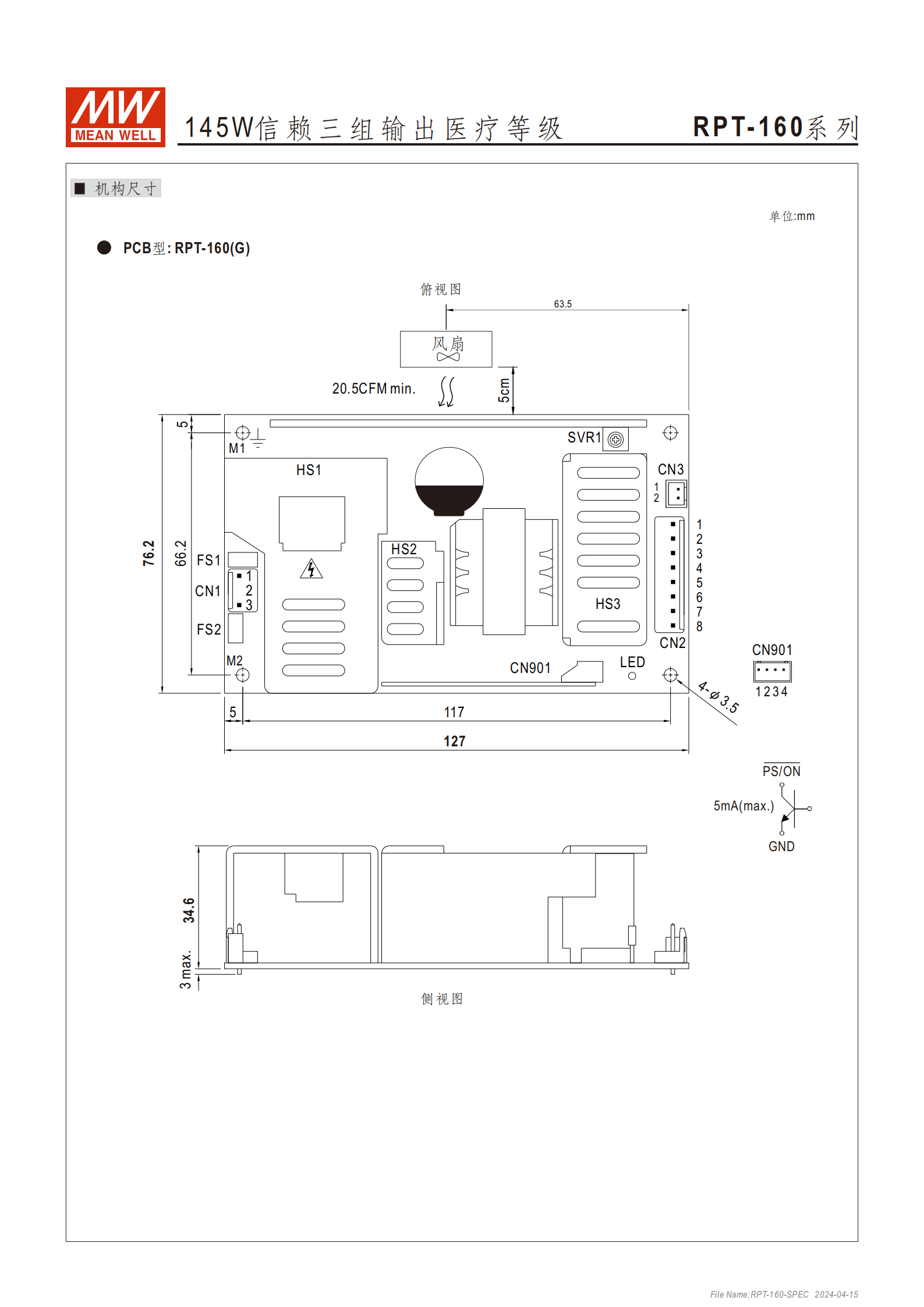

（1）尺寸與重量
| 類型 | 尺寸（L×W×H） | 重量 | 包裝規格 |
|---|---|---|---|
| PCB 型 | 127×76.2×34.6mm（5"×3"×1.36"） | 0.33Kg | 36pcs/12.9Kg/0.96CUFT |

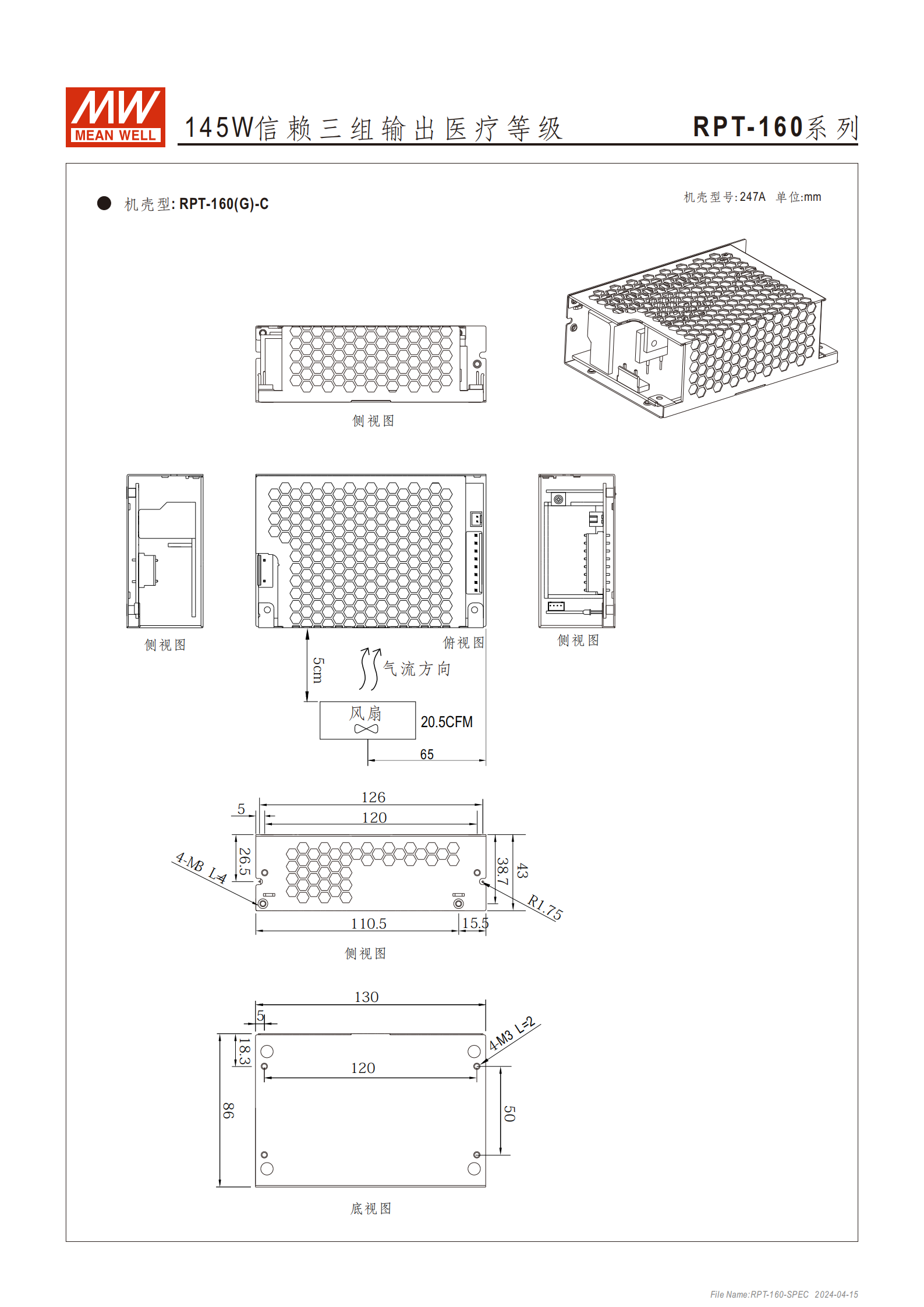

| 封閉型 | 130×86×43mm（5.11"×3.39"×1.69"） | 0.49Kg | 24pcs/12.8Kg/0.77CUFT |
（2）環境參數
工作溫度：-20~+70℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
操作高度：3000 米（超 2000 米需降額）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘
六、安裝與連接

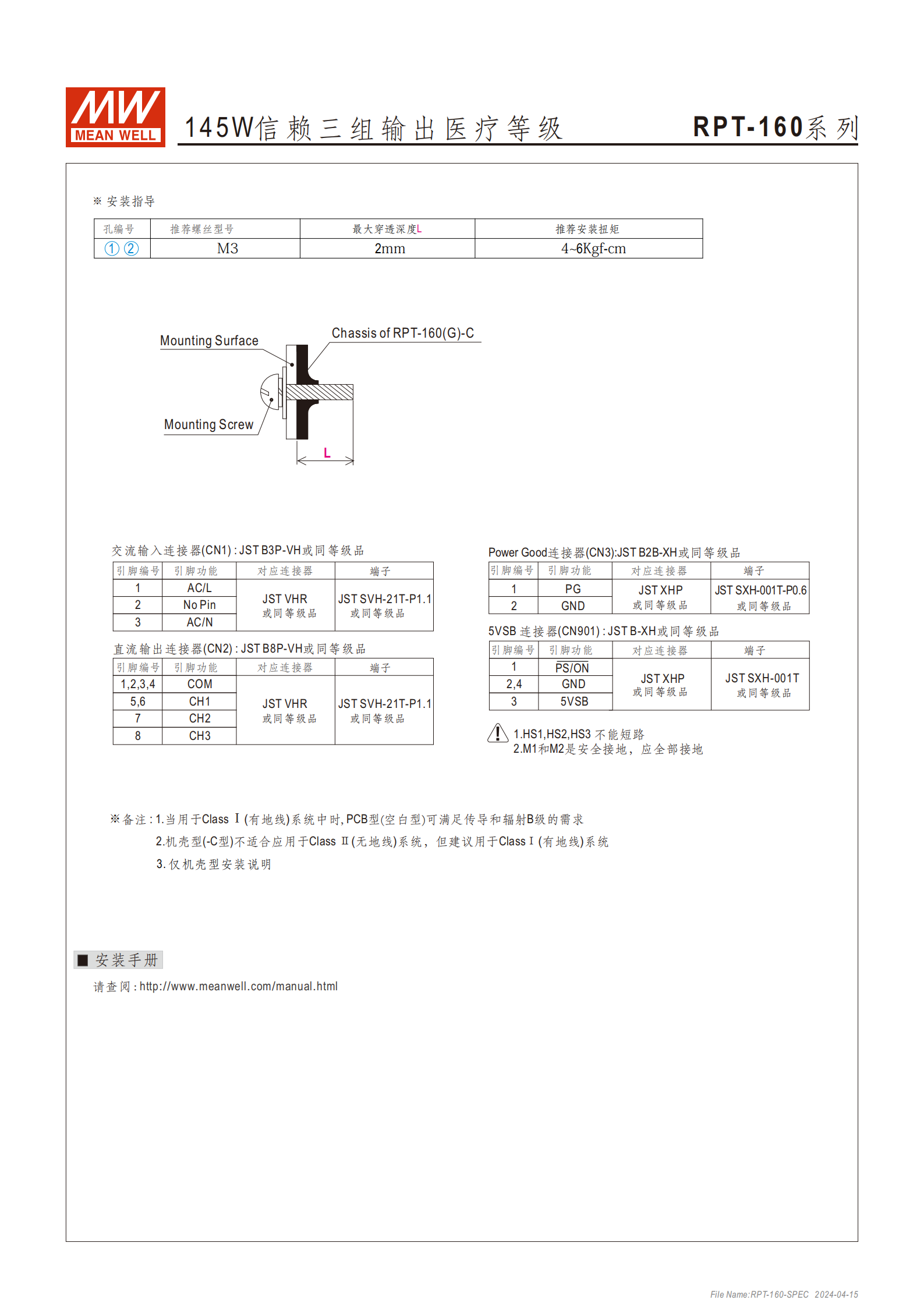

安裝要求：使用 M3 螺絲，最大穿透深度 2mm，安裝扭矩 4~6Kgf-cm；M1、M2 需安全接地；HS1/HS2/HS3 不可短路
連接器規格：
交流輸入（CN1）：JST B3P-VH 或同等級品
直流輸出（CN2）：JST B8P-VH 或同等級品
Power Good（CN3）：JST B2B-XH 或同等級品
5VSB/PS-ON（CN901）：JST B-XH 或同等級品
4. 關鍵問題
問題 1：RPT-160 系列電源的醫療安規優勢是什么？適用于哪些醫療場景？
答案：安規優勢包括通過IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療法規認證，具備2×MOPP 隔離等級，超低漏電流（對地漏電流 < 160μA/264VAC，接觸漏電流 < 100μA/264VAC），符合 BF 型患者可接觸設備的安全要求；同時滿足 EMC Class B 級標準，電磁干擾低。適用場景包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備、泵機等醫療系統。
問題 2：RPT-160 系列的兩種型號（PCB 型與封閉型）在結構、參數上的核心區別是什么？
答案：核心區別如下：
| 對比維度 | PCB 型（標準型） | 封閉型（可選型） |
|---|---|---|
| 結構形態 | 無封閉機殼 | 帶封閉機殼 |
| 尺寸 | 127×76.2×34.6mm | 130×86×43mm |
| 重量 | 0.33Kg | 0.49Kg |
| 包裝規格 | 36pcs / 箱 | 24pcs / 箱 |
| 適用系統 | 適合 ClassⅠ（有地線）系統，滿足傳導 / 輻射 B 級 | 僅建議用于 ClassⅠ（有地線）系統，不適合 ClassⅡ（無地線）系統 |
問題 3：RPT-160 系列電源的保護機制有哪些？可靠性指標如何？
答案：保護機制包括四類：①過負載保護（打嗝模式，負載 105~135% 額定功率時觸發，異常移除后自動恢復）；②過電壓保護（CH1 電壓達 5.7~6.8V 時關斷輸出，需重啟電源恢復）；③過溫度保護（TSW1 觸發后溫度下降自動恢復，TSW2 觸發后需重啟恢復）；④短路保護?？煽啃灾笜?biāo)：MTBF 最低為175.1K 小時（MIL-HDBK-217F 標準，25℃），最高達1719.1K 小時（Telcordia SR-332 標準），產品壽命 > 85K 小時，提供 3 年保固。
