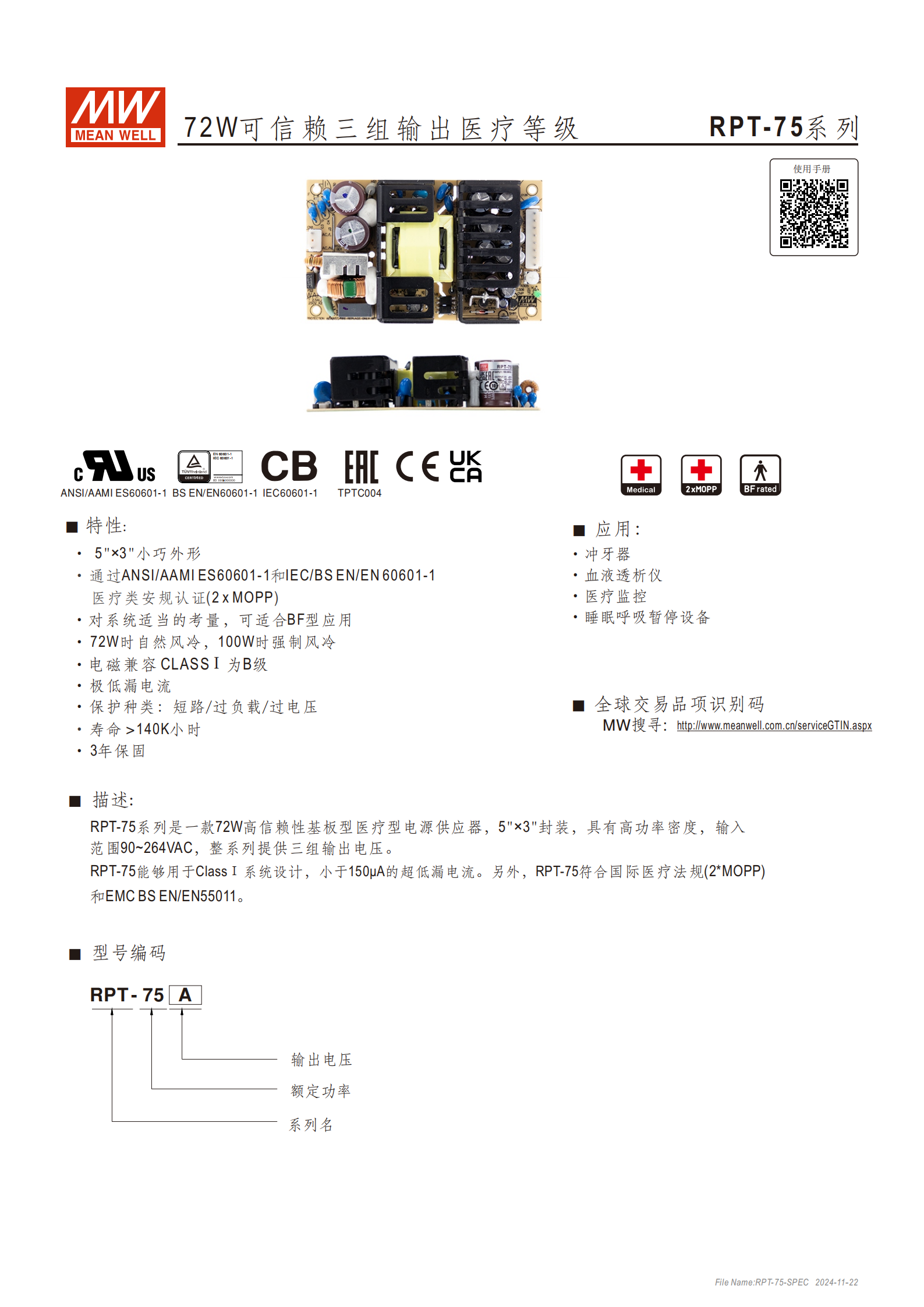

RPT-75 系列是一款72W 高信賴性基板型醫療等級電源供應器，采用5"×3" 小巧封裝，輸入電壓范圍為90~264VAC，提供多型號三組輸出組合（如 RPT-75A/B/C/D 及 RPT-7503），具備 **<150μA 超低漏電流 **，通過IEC/BS EN/EN 60601-1 等醫療類安規認證（2xMOPP 隔離等級），電磁兼容達CLASS B 級，支持自然風冷（72W）和強制風冷（峰值 100W） ，擁有短路 / 過負載 / 過電壓等多重保護，MTBF 最長達2305.8K 小時，3 年保固，適用于沖牙器、血液透析儀等醫療設備。
RPT-75 系列是明緯推出的72W 高信賴性三組輸出醫療等級電源供應器，主打小巧外形（5"×3"×1.22"，127×76.2×31mm），功率密度高，適配全球通用輸入電壓（90~264VAC），專為醫療場景設計，通過多重國際醫療安規認證，具備超低漏電流、高可靠性等核心優勢，廣泛應用于各類醫療設備。
二、核心電氣參數
（1）輸入規格
| 項目 | 具體參數 |
|---|---|
| 電壓范圍 | 交流：90~264VAC；直流：127~370VDC |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.5A/115VAC、1A/230VAC |
| 浪涌電流（Typ.） | 冷啟動：25A/115VAC、50A/230VAC |
| 效率（Typ.） | 74%~79%（因型號而異） |
（2）輸出規格（各型號核心參數）

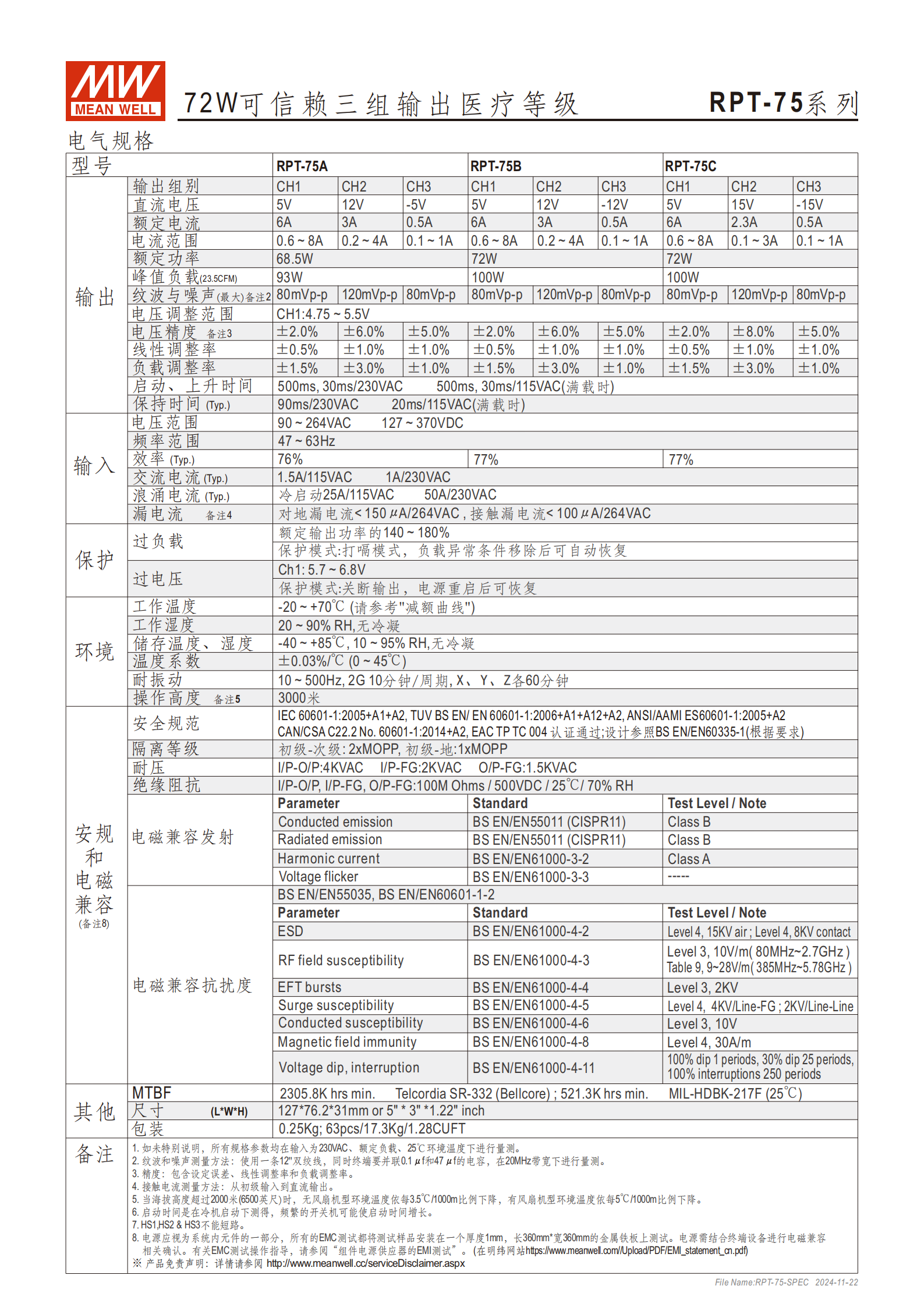

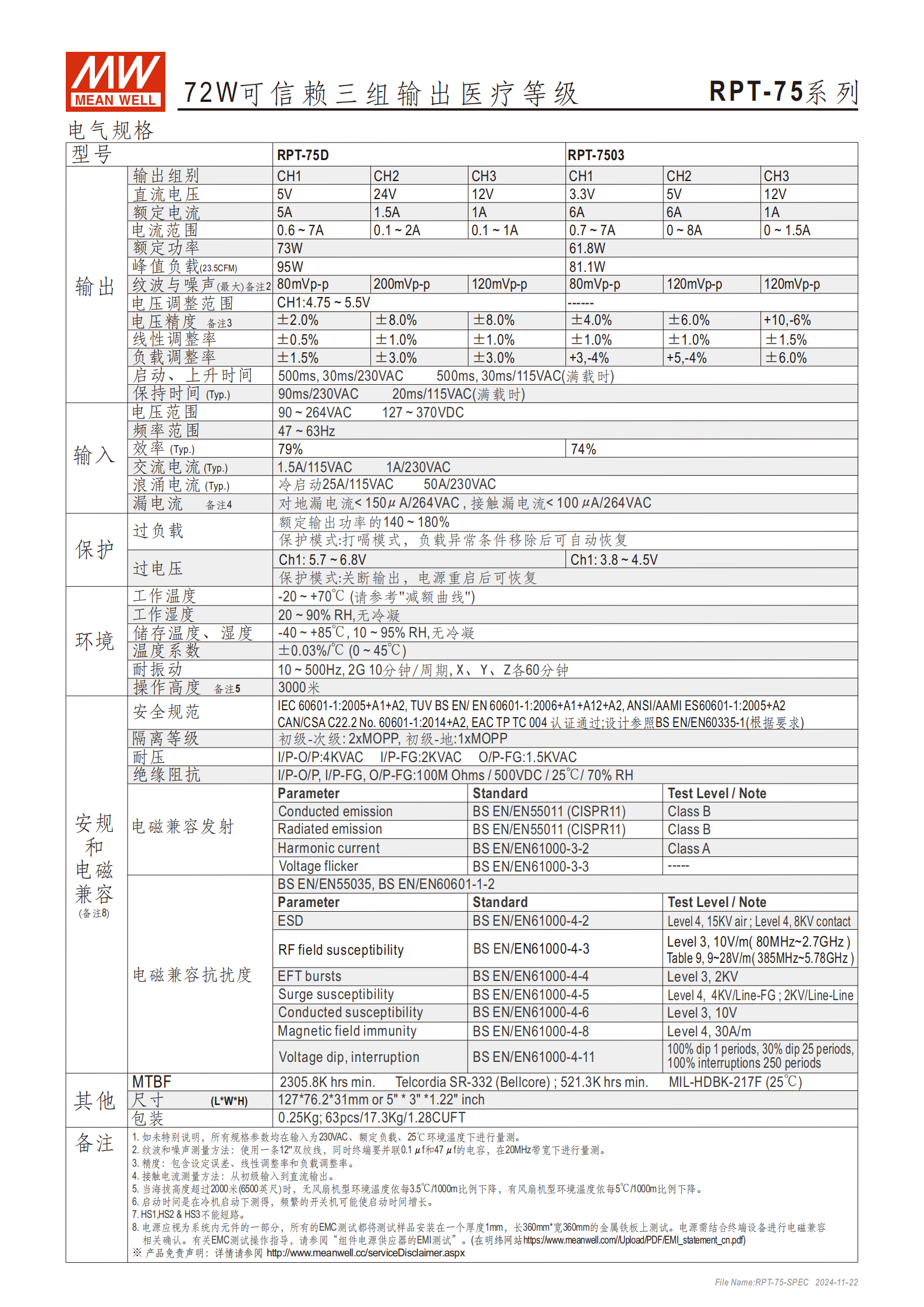

| 型號 | 輸出電壓 / 額定電流 | 額定功率 | 峰值負載（23.5CFM） | 紋波與噪聲（最大） |
|---|---|---|---|---|
| RPT-75A | CH1：5V/6A；CH2：12V/3A；CH3：-5V/0.5A | 68.5W | 93W | CH1：80mVp-p；CH2：120mVp-p；CH3：80mVp-p |
| RPT-75B | CH1：5V/6A；CH2：12V/3A；CH3：-12V/0.5A | 72W | 100W | 同 RPT-75A |
| RPT-75C | CH1：5V/6A；CH2：15V/2.3A；CH3：-15V/0.5A | 72W | 100W | 同 RPT-75A |
| RPT-75D | CH1：5V/5A；CH2：24V/1.5A；CH3：12V/1A | 73W | 95W | CH1：200mVp-p；CH2：120mVp-p；CH3：80mVp-p |
| RPT-7503 | CH1：3.3V/6A；CH2：5V/6A；CH3：12V/1A | 61.8W | 81.1W | CH1：120mVp-p；CH2：80mVp-p；CH3：120mVp-p |
補充輸出特性：
電流范圍：各通道支持 0.1A~8A 可調（因型號而異）
電壓調整范圍：如 CH1（5V 型號）為 4.75~5.5V
電壓精度：包含設定誤差、線性調整率（±0.5%~±8.0%）和負載調整率（±1.0%~±6.0%）
保持時間：90ms/230VAC、20ms/115VAC（滿載時）
（3）保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 140~180% | 打嗝模式，移除異常后自動恢復 |
| 過電壓 | CH1（5V 型號）：5.7~6.8V；CH1（3.3V 型號）：3.8~4.5V | 關斷輸出，電源重啟后恢復 |
| 短路保護 | 輸出短路 | 自動保護（符合醫療安全標準） |
三、環境與可靠性指標
工作環境：
溫度：-20~+70℃（需參考減額曲線，海拔超 2000 米時需降額）
濕度：20~90% RH，無冷凝
儲存環境：
溫度：-40~+85℃；濕度：10~95% RH，無冷凝
機械特性：
耐振動：10~500Hz，2G 加速度，X、Y、Z 軸各測試 60 分鐘
操作高度：最高 3000 米
可靠性：
MTBF：最小 521.3K 小時（MIL-HDBK-217F 標準，25℃）；最大 2305.8K 小時（Telcordia SR-332 標準）
四、認證與合規要求
安全認證：通過 IEC 60601-1、BS EN/EN 60601-1、ANSI/AAMI ES60601-1、CAN/CSA C22.2 No. 60601-1 等醫療類安規認證
隔離等級：初級 - 次級 2xMOPP，初級 - 地 1xMOPP；耐壓 I/P-O/P：4KVAC、I/P-FG：2KVAC、O/P-FG：1.5KVAC
電磁兼容（EMC）：
發射：傳導發射、輻射發射均符合 BS EN/EN55011（CISPR11）CLASS B 級
抗擾度：ESD Level 4（15KV 空氣 / 8KV 接觸）、RF 場敏感度 Level 3（10V/m）、浪涌 Level 4（4KV/Line-FG）等
漏電流：對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC

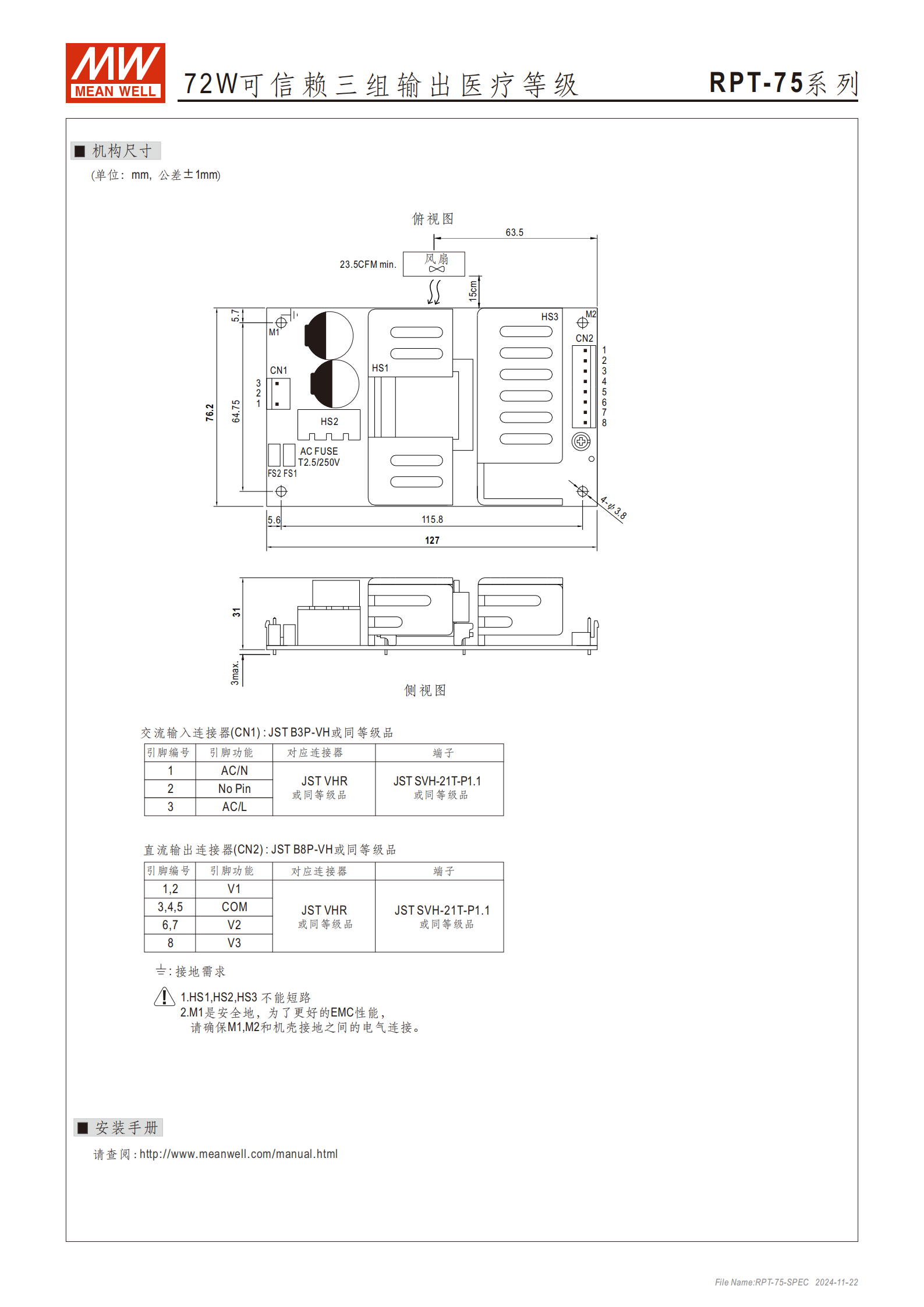

五、機構與安裝
尺寸與重量：127×76.2×31mm（L×W×H），重量 0.25Kg；包裝規格 63pcs/17.3Kg/1.28CUFT
連接器：
交流輸入（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/N、3=AC/L
直流輸出（CN2）：JST B8P-VH 或同等級品，引腳 1-2=V1、3-5=COM、6-7=V2、8=V3
接地要求：M1 為安全地，需與 M2 及機殼接地可靠連接以優化 EMC 性能；HS1、HS2、HS3 不可短路
六、應用場景
沖牙器
血液透析儀
醫療監控設備
睡眠呼吸暫停設備
4. 關鍵問題
問題 1：RPT-75 系列電源的醫療安規合規性核心亮點是什么？適用于哪些醫療設備？
答案：核心亮點包括：① 通過 IEC 60601-1、ANSI/AAMI ES60601-1 等國際醫療類安規認證，隔離等級達 2xMOPP（初級 - 次級）和 1xMOPP（初級 - 地），滿足醫療設備高絕緣要求；② 超低漏電流（對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC），保障患者使用安全；③ 電磁兼容達 CLASS B 級，避免對醫療設備產生電磁干擾。適用設備包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等。
問題 2：RPT-75 系列各型號的輸出電壓 / 電流組合有何差異？峰值負載能力如何？
答案：各型號核心輸出組合差異如下表，峰值負載（23.5CFM 強制風冷條件下）因型號不同有所區別：RPT-75A 為 93W，RPT-75B/C 為 100W，RPT-75D 為 95W，RPT-7503 為 81.1W。
| 型號 | CH1（電壓 / 額定電流） | CH2（電壓 / 額定電流） | CH3（電壓 / 額定電流） |
|---|---|---|---|
| RPT-75A | 5V/6A | 12V/3A | -5V/0.5A |
| RPT-75B | 5V/6A | 12V/3A | -12V/0.5A |
| RPT-75C | 5V/6A | 15V/2.3A | -15V/0.5A |
| RPT-75D | 5V/5A | 24V/1.5A | 12V/1A |
| RPT-7503 | 3.3V/6A | 5V/6A | 12V/1A |
問題 3：RPT-75 系列電源的工作環境限制及可靠性指標如何？有哪些關鍵保護功能？
答案：① 工作環境限制：工作溫度 - 20~+70℃（需參考減額曲線，海拔超 2000 米時，無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）；工作濕度 20~90% RH（無冷凝）；操作高度最高 3000 米。② 可靠性指標：MTBF 最長達 2305.8K 小時（Telcordia SR-332 標準），支持 3 年保固。③ 關鍵保護功能：過負載保護（140~180% 額定功率，打嗝模式自動恢復）、過電壓保護（關斷輸出，重啟恢復）、短路保護，全方位保障電源及后端設備安全。
