RPT-60 系列是 60W 高信賴性基板型醫療等級電源供應器，采用 4"×2" 小巧封裝，輸入電壓范圍 90~264VAC，提供 RPT-60A/B/C/D/6003 五種型號及三組輸出電壓組合，具備 **≤150μA 超低漏電流 **，通過 IEC/BS EN/EN 60601-1 等多項醫療類安規認證及 EMC B 級標準，支持短路 / 過負載 / 過電壓保護，工作溫度范圍 - 20~+65℃，MTBF 最高達 4415.3K 小時，享有 3 年保固，適用于沖牙器、血液透析儀、醫療監控等多種醫療相關設備。
核心定位：60W 高信賴性基板型醫療等級電源供應器，專為醫療設備設計，支持 ClassⅠ（有 FG）系統，可適配 BF 型應用。
關鍵優勢：
小巧外形：4"×2" 封裝，功率密度高；
安全保障：通過 2xMOPP 隔離等級，對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC；
穩定可靠：自然風冷，MTBF 最小值達 4415.3K 小時（Telcordia SR-332 標準）；
電磁兼容：符合 BS EN/EN55011（CISPR11）Class B 發射標準，抗擾度達多項 Level 3/4 標準。
二、核心電氣規格（輸出參數匯總）
| 型號 | 輸出電壓組合（CH1/CH2/CH3） | 額定電流（CH1/CH2/CH3） | 額定功率 | 峰值負載（10sec） | 紋波與噪聲最大值（mVp-p） |
|---|---|---|---|---|---|
| RPT-60A | 5V/12V/-5V | 4A/2A/0.5A | 46.5W | 51.15W | 80/80/80 |
| RPT-60B | 5V/12V/-12V | 4A/2A/0.5A | 50W | 55W | 80/80/100 |
| RPT-60C | 5V/15V/-15V | 4A/1.5A/0.5A | 50W | 55W | 80/100/150 |
| RPT-60D | 5V/24V/12V | 3.5A/1A/0.5A | 47.5W | 52.25W | 80/150/80 |
| RPT-6003 | 3.3V/5V/12V | 5A/3A/0.7A | 39.9W | 43.89W | 80/80/80 |
三、輸入與性能參數
輸入特性：
電壓范圍：90~264VAC（交流）、127~370VDC（直流）；
頻率范圍：47~63Hz；
浪涌電流：冷啟動 60A/230VAC、30A/115VAC；
保持時間：70ms/230VAC（滿載）、15ms/115VAC（滿載）。
效率與調整率：
典型效率：75%~79%（因型號略有差異）；
線性調整率：±0.5%~±2.0%；
負載調整率：±1.5%~±5.0%。
啟動與響應：
啟動 / 上升時間：300ms（滿載，230VAC）、300ms（滿載，115VAC）；
溫度系數：±0.03%/℃（0~45℃）。
四、保護功能
| 保護類型 | 保護模式 | 具體說明 |
|---|---|---|
| 過負載 | 打嗝模式 | 負載異常移除后自動恢復，保護閾值為額定輸出功率的 115~150% |
| 過電壓 | 關斷模式 | 電源重啟后恢復；CH1 過壓閾值：RPT-60A/B/D 為 5.75~6.75V，RPT-6003 為 3.8~4.45V |
| 短路保護 | 打嗝模式 | 短路故障排除后自動恢復 |
五、環境與機械特性
環境參數：
工作溫度：-20~+65℃（需參考減額曲線）；
儲存溫度：-40~+85℃；
工作濕度：20~90% RH（無冷凝）；
儲存濕度：10~95% RH（無冷凝）；
操作高度：3000 米（超 2000 米需降額）。

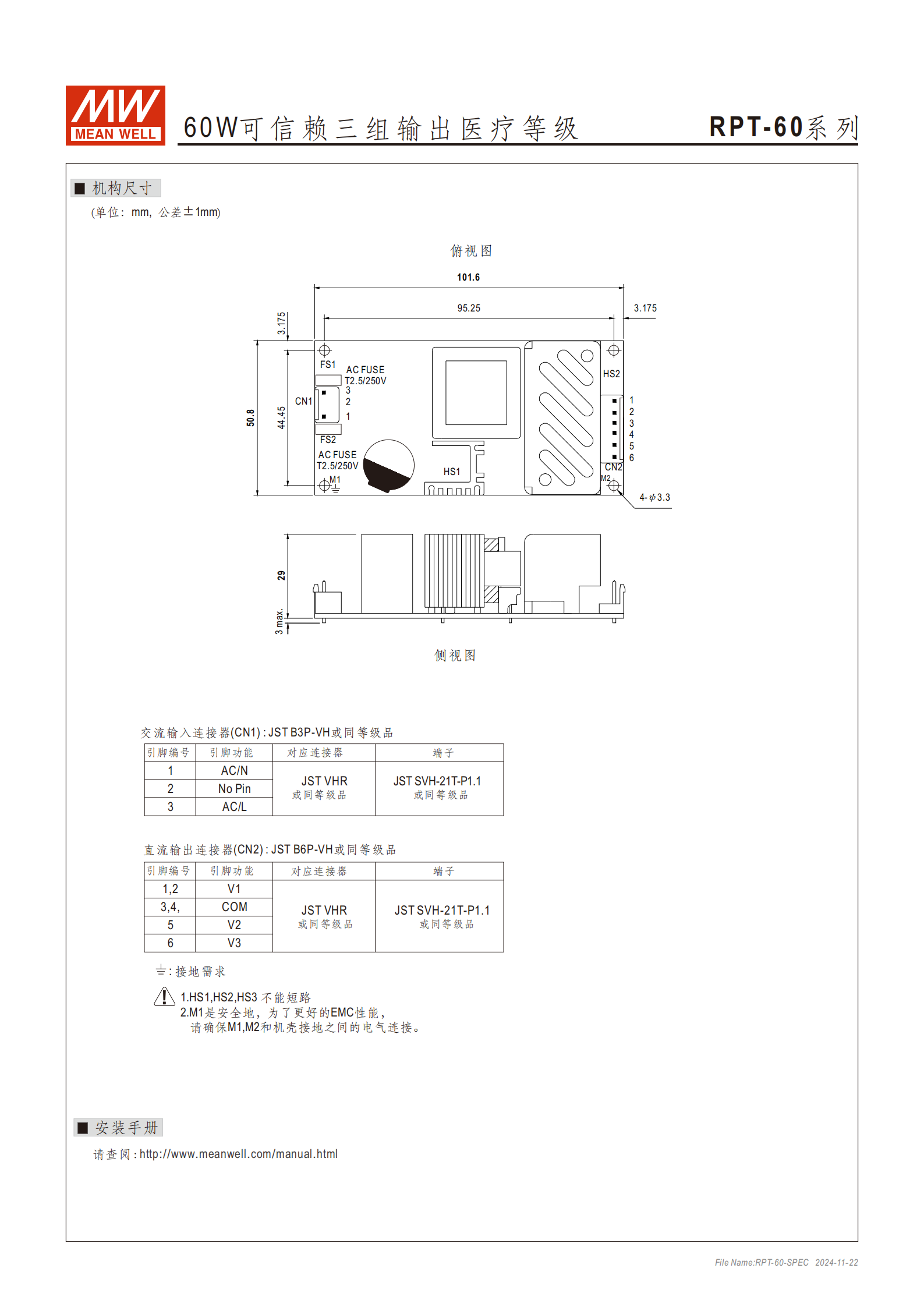

機械與安裝：
尺寸：101.6×50.8×29mm（公差 ±1mm）；
重量：0.15Kg，包裝 96pcs/15.4Kg/0.89CUFT；
連接器：交流輸入（CN1：JST B3P-VH）、直流輸出（CN2：JST B6P-VH）；
接地要求：M1 為安全地，需確保 M1、M2 與機殼接地連接；HS1、HS2 不可短路。
六、安規與電磁兼容
安規認證：IEC 60601-1:2005+A1+A2、BS EN/EN 60601-1:2006+A1+A12+A2、UL 62368-1 等多項國際標準。
電磁兼容：
發射：傳導發射（Class B）、輻射發射（Class B）、諧波電流（Class A）；
抗擾度：ESD（Level 4，15KV 空氣 / 8KV 接觸）、RF 場敏感度（80MHz~2.7GHz：10V/m；385MHz~5.78GHz：9~28V/m）等。
4. 關鍵問題及答案
問題 1：RPT-60 系列電源的醫療安規優勢體現在哪些方面？適用于哪些醫療場景？
答案：安規優勢主要包括：① 通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療安規認證；② 隔離等級達 2xMOPP（初級 - 次級），初級 - 地和次級 - 地均為 1xMOPP，耐壓分別為 4KVAC（I/P-O/P）、2KVAC（I/P-FG）、1.5KVAC（O/P-FG）；③ 超低漏電流（對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC），符合醫療設備安全要求。適用場景包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等多種醫療相關設備。
問題 2：RPT-60 系列不同型號的輸出電壓組合有何差異？核心輸出參數（額定功率、峰值負載）如何區分？
答案：各型號輸出電壓組合及核心參數差異如下：
| 型號 | 輸出電壓組合（CH1/CH2/CH3） | 額定功率 | 峰值負載（10sec） |
|---|---|---|---|
| RPT-60A | 5V/12V/-5V | 46.5W | 51.15W |
| RPT-60B | 5V/12V/-12V | 50W | 55W |
| RPT-60C | 5V/15V/-15V | 50W | 55W |
| RPT-60D | 5V/24V/12V | 47.5W | 52.25W |
| RPT-6003 | 3.3V/5V/12V | 39.9W | 43.89W |
| 關鍵差異在于 CH2 和 CH3 的電壓規格（如 12V/-12V、15V/-15V 等），額定功率和峰值負載隨電壓組合不同略有區分，峰值負載均為 10 秒內的短時負載能力，且平均輸出功率不可超過額定功率。 |
問題 3：RPT-60 系列電源的保護功能有哪些？工作環境限制及特殊安裝要求是什么？
答案：（1）保護功能：① 過負載保護：打嗝模式，負載異常移除后自動恢復，保護閾值為額定輸出功率的 115~150%；② 過電壓保護：關斷輸出模式，需重啟電源恢復，CH1 過壓閾值因型號不同為 3.8~4.45V（RPT-6003）或 5.75~6.75V（其他型號）；③ 短路保護：打嗝模式，短路故障排除后自動恢復。（2）環境限制：工作溫度 - 20~+65℃（超 2000 米海拔需按 3.5℃/1000m 降額），工作濕度 20~90% RH（無冷凝）。（3）特殊安裝要求：① HS1、HS2 不可短路；② M1（安全地）需與 M2 及機殼接地保持電氣連接，以保障 EMC 性能；③ EMC 測試需將電源安裝在 1mm 厚、360mm×360mm 的金屬鐵板上，并結合終端設備確認兼容性。
