RPS-500 系列是一款 500W 高信賴性綠色環?；逍歪t(yī)療電源供應器，采用 5"×3" 小巧封裝，輸入電壓范圍 80~264VAC，輸出電壓涵蓋 12V-48V 多種規格，效率高達 94% ，空載損耗 < 0.5W，漏電流 < 220μA，通過 ANSI/AAMI ES60601-1 等醫療類安規認證（2xMOPP），電磁兼容符合 CLASSⅠ 和 CLASSⅡ，具備短路 / 過負載等多重保護功能，工作溫度范圍 - 30~+70℃，可在海拔 4000 米操作，提供 PCB 型、機殼型等多種型號，適用于口腔沖洗器、血液透析儀等醫療設備，享有 3 年保固。
核心定位：500W 高信賴性綠色環?；逍歪t(yī)療電源供應器，專為 BF 型患者可接觸的醫療系統設備設計
核心優勢：高功率密度、低功耗、高安全性、寬環境適應性
基礎參數：
封裝尺寸：標準 PCB 型為 5"×3"（127x76.2x41mm），其他型號尺寸略有差異（如機殼型 130x86x43mm）
操作條件：工作溫度 - 30~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），可在海拔 4000 米操作
保固期限：3 年
二、核心特性與認證
| 類別 | 關鍵信息 |
|---|---|
| 功率特性 | 額定功率 500W（強制風冷），自然風冷 320W，峰值功率 550W（持續 3 秒） |
| 能效表現 | 效率高達 94%（部分型號），空載損耗 < 0.5W（PS-ON 控制） |

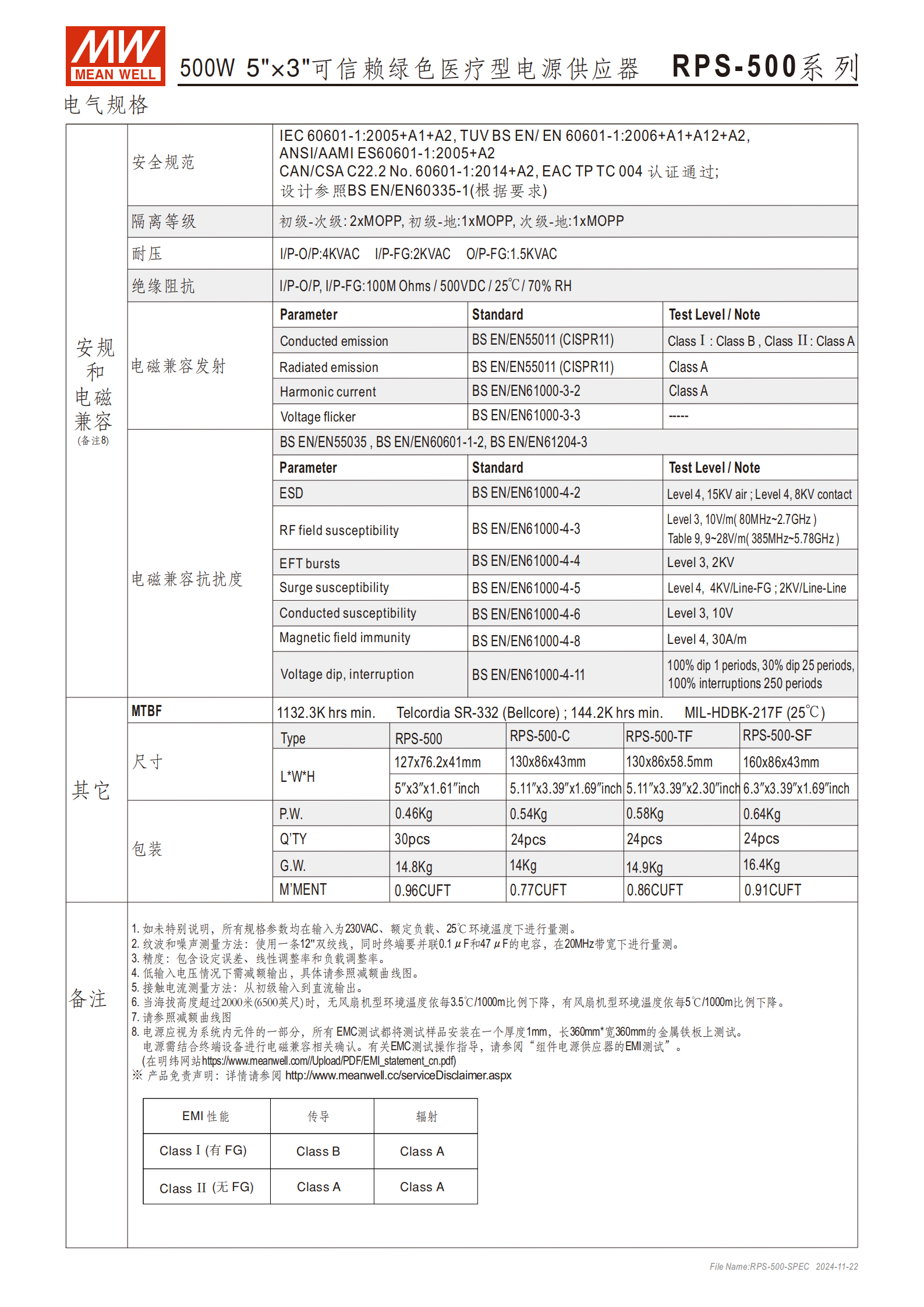

| 安規認證 | 通過 IEC 60601-1、ANSI/AAMI ES60601-1 等醫療類安規認證（2xMOPP） |
| 電磁兼容 | 符合 BS EN/EN55011（CISPR11），CLASSⅠ（傳導 Class B、輻射 Class A），CLASSⅡ（傳導 / 輻射 Class A） |
| 安全防護 | 漏電流 < 220μA（264VAC 50Hz），接觸漏電流 < 100μA；具備短路、過負載（105-135% 額定功率）、過電壓、過溫度保護 |

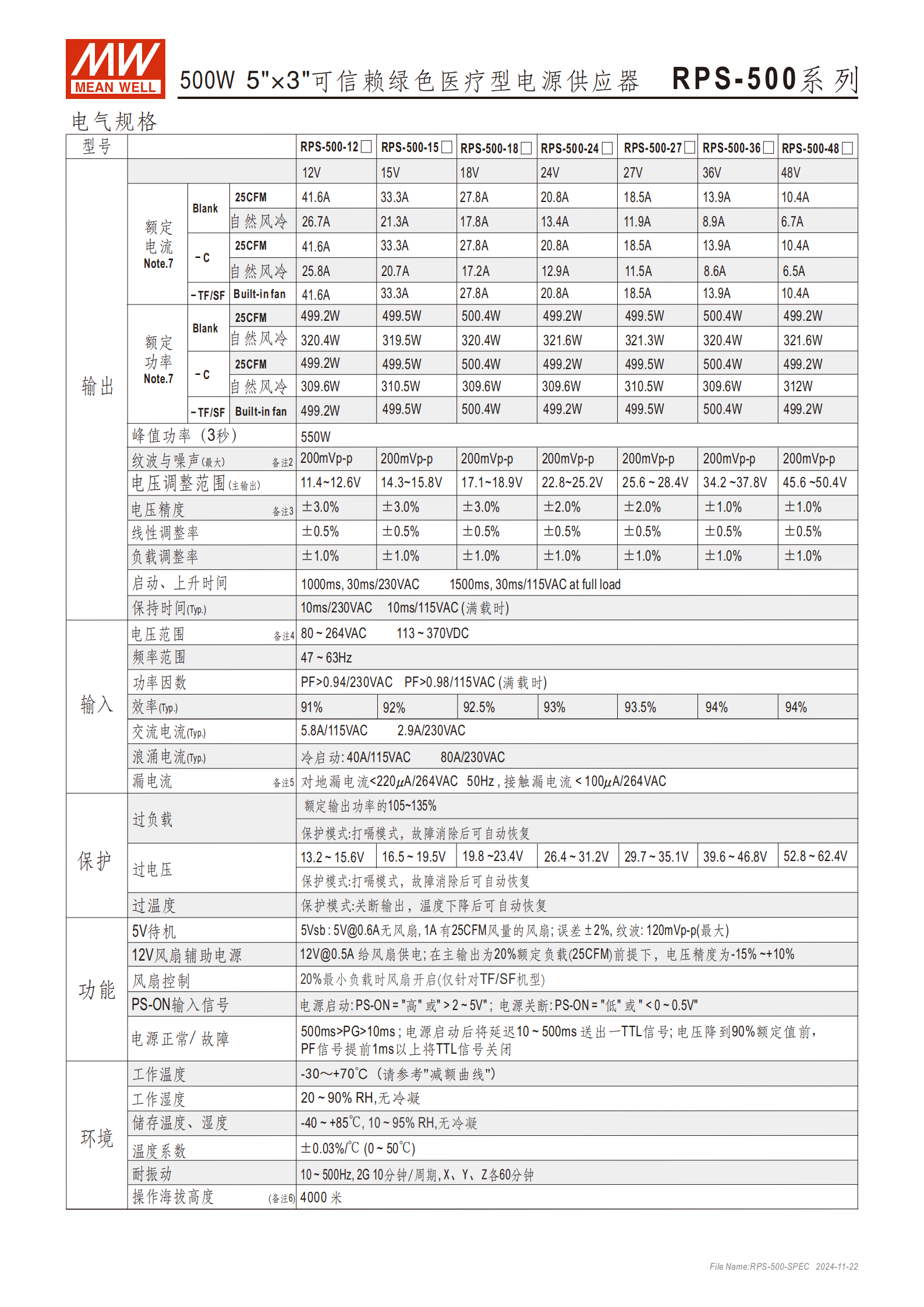

三、電氣規格詳情
輸入?yún)?shù)
電壓范圍：80~264VAC / 113~370VDC
頻率范圍：47~63Hz
功率因數：PF>0.94（230VAC 滿載）、PF>0.98（115VAC 滿載）
浪涌電流：冷啟動 40A/115VAC、80A/230VAC
輸出參數（核心型號）| 型號 | 輸出電壓 | 額定電流（25CFM） | 電壓精度 | 紋波噪聲（最大） | 效率（Typ） || --- | --- | --- | --- | --- | --- || RPS-500-12 | 12V（調整范圍 11.4~12.6V） | 41.6A | ±3.0% | 200mVp-p | 91% || RPS-500-24 | 24V（調整范圍 22.8~25.2V） | 20.8A | ±2.0% | 200mVp-p | 93% || RPS-500-48 | 48V（調整范圍 45.6~50.4V） | 10.4A | ±1.0% | 200mVp-p | 94% |
共性參數：線性調整率 ±0.5%，負載調整率 ±1.0%，保持時間 10ms（230VAC/115VAC 滿載）
輔助功能
5Vsb 待機輸出：5V@0.6A（無風扇）/1A（有 25CFM 風扇），誤差 ±2%
12V 風扇電源：12V@0.5A，電壓精度 - 15%~+10%（20% 額定負載）
控制信號：PS-ON 輸入（高電平 / 2~5V 啟動，低電平 / 0~0.5V 關斷）、PG 電源正常信號（延遲 10~500ms）
四、產品型號與差異
| 型號后綴 | 類型 | 關鍵參數 | 尺寸（L×W×H） | 重量 | 包裝數量 |
|---|---|---|---|---|---|

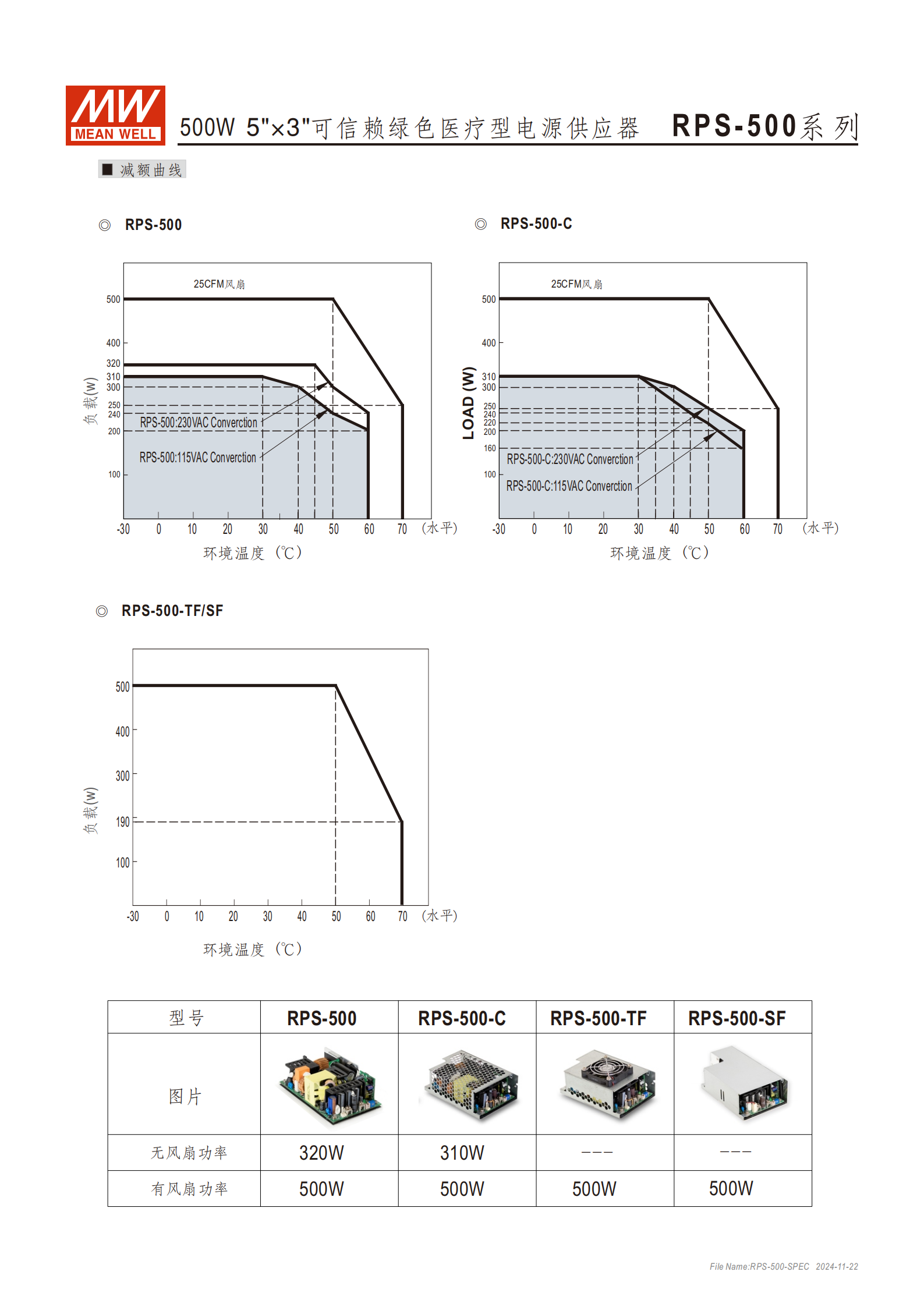

| Blank | PCB 型（標準品） | 無風扇功率 320W，有風扇 500W | 127x76.2x41mm | 0.46Kg | 30pcs |
| -C | 機殼型（標準品） | 無風扇功率 310W 左右，有風扇 500W | 130x86x43mm | 0.54Kg | 24pcs |

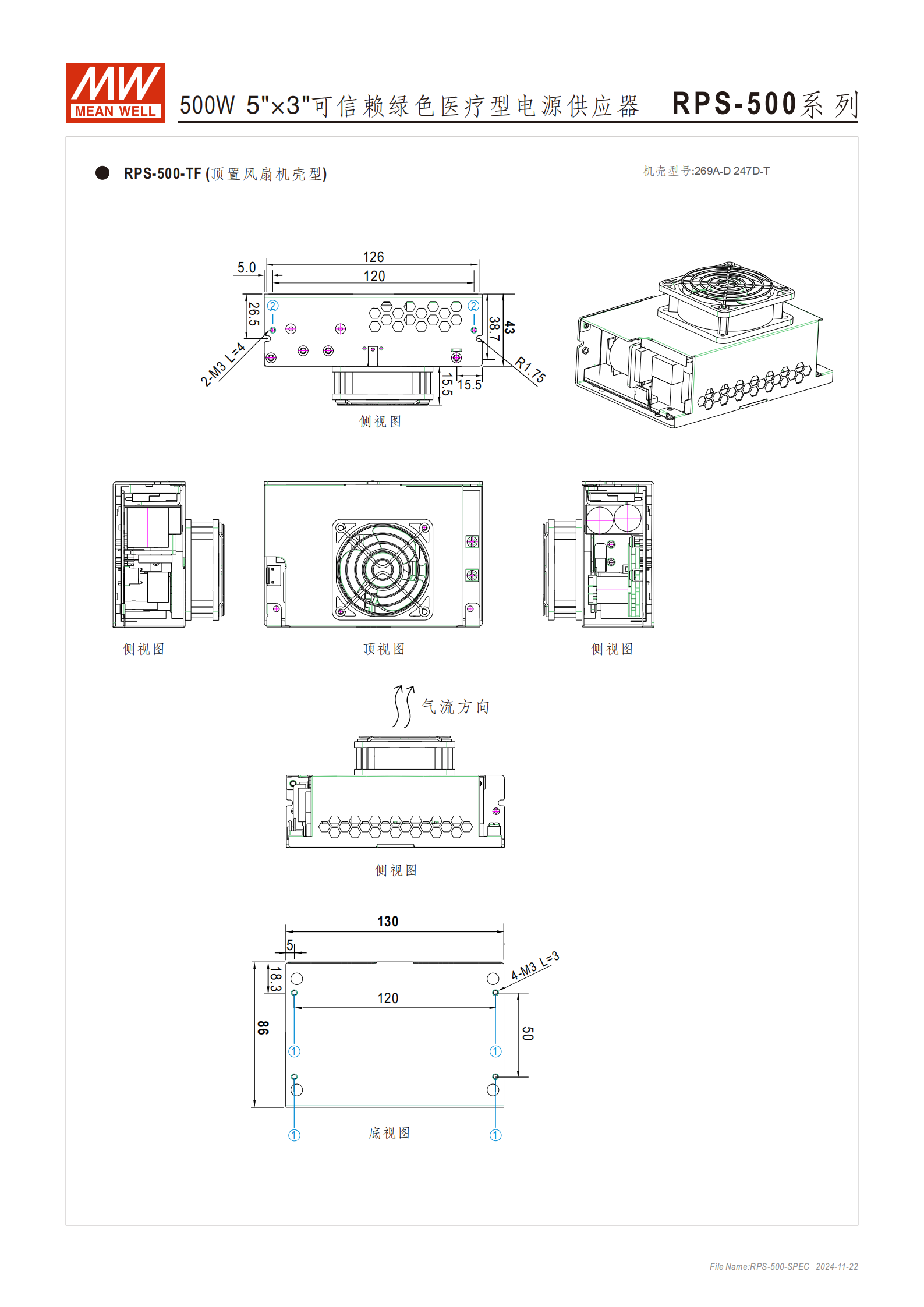

| -TF | 頂置風扇機殼型 | 內置風扇，額定功率 500W | 130x86x58.5mm | 0.58Kg | 24pcs |
| -SF | 側置風扇機殼型 | 內置風扇，額定功率 500W | 160x86x43mm | 0.64Kg | 24pcs |
備注：機殼型（-C/-TF/-SF）僅適用于 ClassⅠ（有地線）系統，PCB 型可用于 ClassⅠ 和 ClassⅡ（無地線）系統
五、應用場景與安裝合規
適用設備：口腔沖洗器、血液透析儀、醫療監控、睡眠呼吸設備、泵類設備、電動床等
安裝要求：
螺絲型號：M3，推薦扭矩 4~6Kgf-cm，最大穿透深度 3mm/4mm（依孔位）
連接器規格：交流輸入用 JST B3P-VH，功能連接器用 TKP DH2I-2X2 等（同等級品可替代）
合規說明：EMC 測試需安裝在 1mm 厚、360x360mm 金屬鐵板上，需結合終端設備確認兼容性
4. 關鍵問題與答案
問題 1：RPS-500 系列電源的核心安全與合規優勢是什么？適用于哪些醫療場景？
答案：核心安全與合規優勢包括：① 通過 ANSI/AAMI ES60601-1、IEC 60601-1 等醫療類安規認證（2xMOPP），滿足患者接觸設備的安全要求；② 漏電流 < 220μA（對地漏）、<100μA（接觸漏），超低安全風險；③ 電磁兼容符合 CLASSⅠ 和 CLASSⅡ 標準，傳導 / 輻射干擾達標；④ 具備短路、過負載（105-135% 額定功率）、過電壓、過溫度四重保護。適用場景涵蓋口腔沖洗器、血液透析儀、醫療監控、睡眠呼吸設備、泵類設備、電動床等 BF 型患者可接觸的醫療系統設備。
問題 2：RPS-500 系列不同型號的功率表現、尺寸及適用系統類型有何差異？
答案：具體差異如下表所示：
| 型號后綴 | 額定功率（有風扇） | 無風扇功率 | 尺寸（L×W×H） | 適用系統類型 |
|---|---|---|---|---|
| Blank（PCB 型） | 500W | 320W | 127x76.2x41mm | ClassⅠ（有地線）、ClassⅡ（無地線） |
| -C（機殼型） | 500W | 約 310W | 130x86x43mm | 僅 ClassⅠ（有地線） |
| -TF（頂置風扇） | 500W | -（內置風扇） | 130x86x58.5mm | 僅 ClassⅠ（有地線） |
| -SF（側置風扇） | 500W | -（內置風扇） | 160x86x43mm | 僅 ClassⅠ（有地線） |
問題 3：RPS-500 系列電源的關鍵電氣性能參數（輸入輸出、能效、環境適應性）如何？
答案：① 輸入?yún)?shù)：電壓范圍 80~264VAC/113~370VDC，頻率 47~63Hz，功率因數 > 0.94（230VAC 滿載）；② 輸出參數：電壓涵蓋 12V-48V，精度 ±1.0%~±3.0%，紋波≤200mVp-p，額定電流 6.7A-41.6A（依電壓規格）；③ 能效表現：效率高達 94%，空載損耗 < 0.5W；④ 環境適應性：工作溫度 - 30~+70℃，儲存溫度 - 40~+85℃，可在海拔 4000 米操作，耐振動（10~500Hz，2G）
