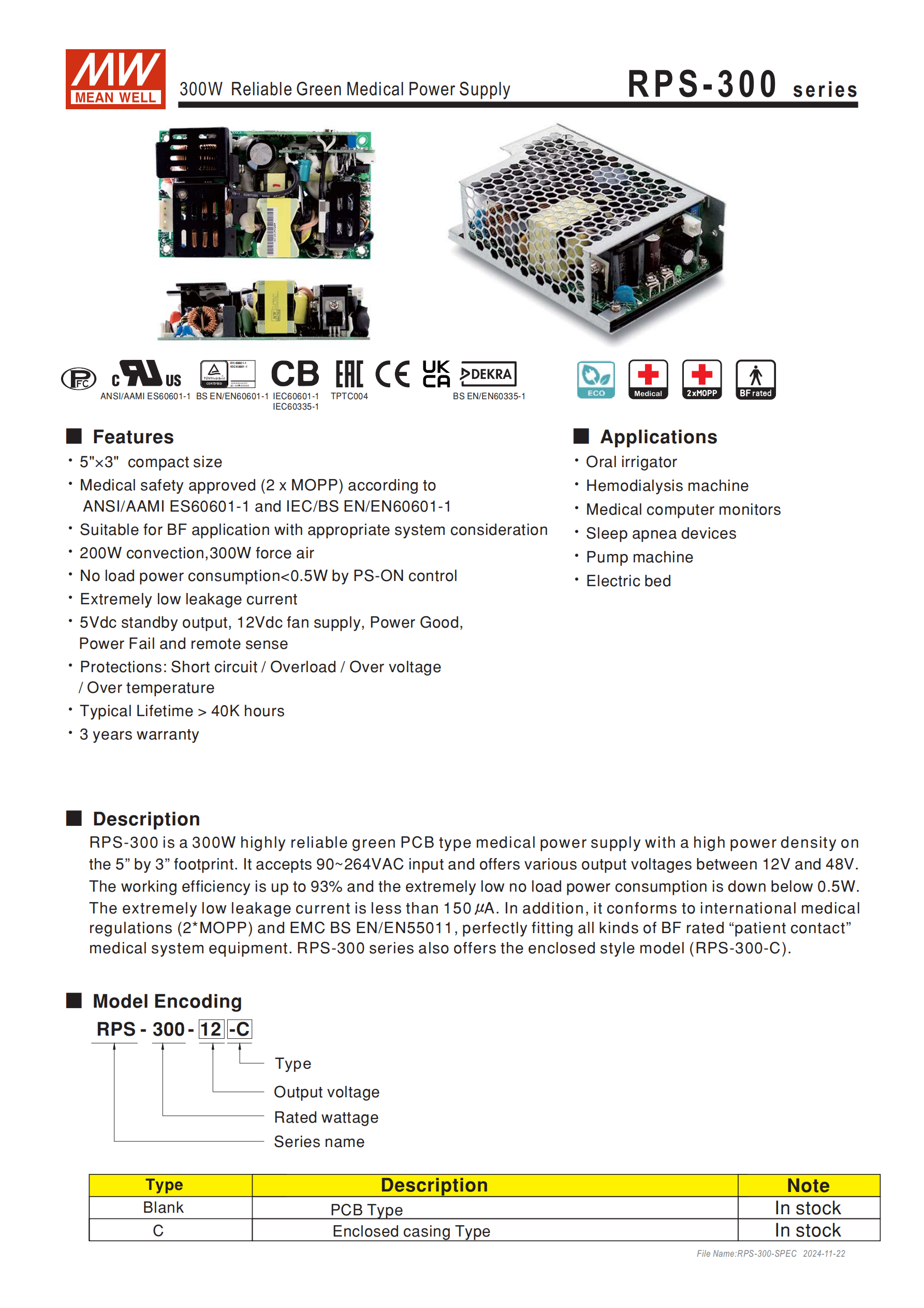

RPS-300 系列是 5"×3" 小巧封裝的 300W 高信賴性醫療型電源供應器，通過 IEC 60601-1 等多項醫療類安規認證（2×MOPP 隔離等級），適配 BF 型醫療設備，輸入電壓范圍 90~264VAC、效率高達 93%，提供 12V~48V 多種輸出規格，具備自然風冷 200W / 強制風冷 300W 的功率模式，擁有超低空載功耗（<0.5W）和漏電流，配備短路 / 過負載等多重保護，支持 5VSB 待機、12V 風扇供電等功能，壽命超 40K 小時且提供 3 年保固，廣泛應用于口腔沖洗器、血液透析儀等醫療設備。
核心定位：300W 高信賴性綠色環?；逍歪t(yī)療用電源供應器，專為 BF 型患者可接觸醫療系統設計
封裝與重量：

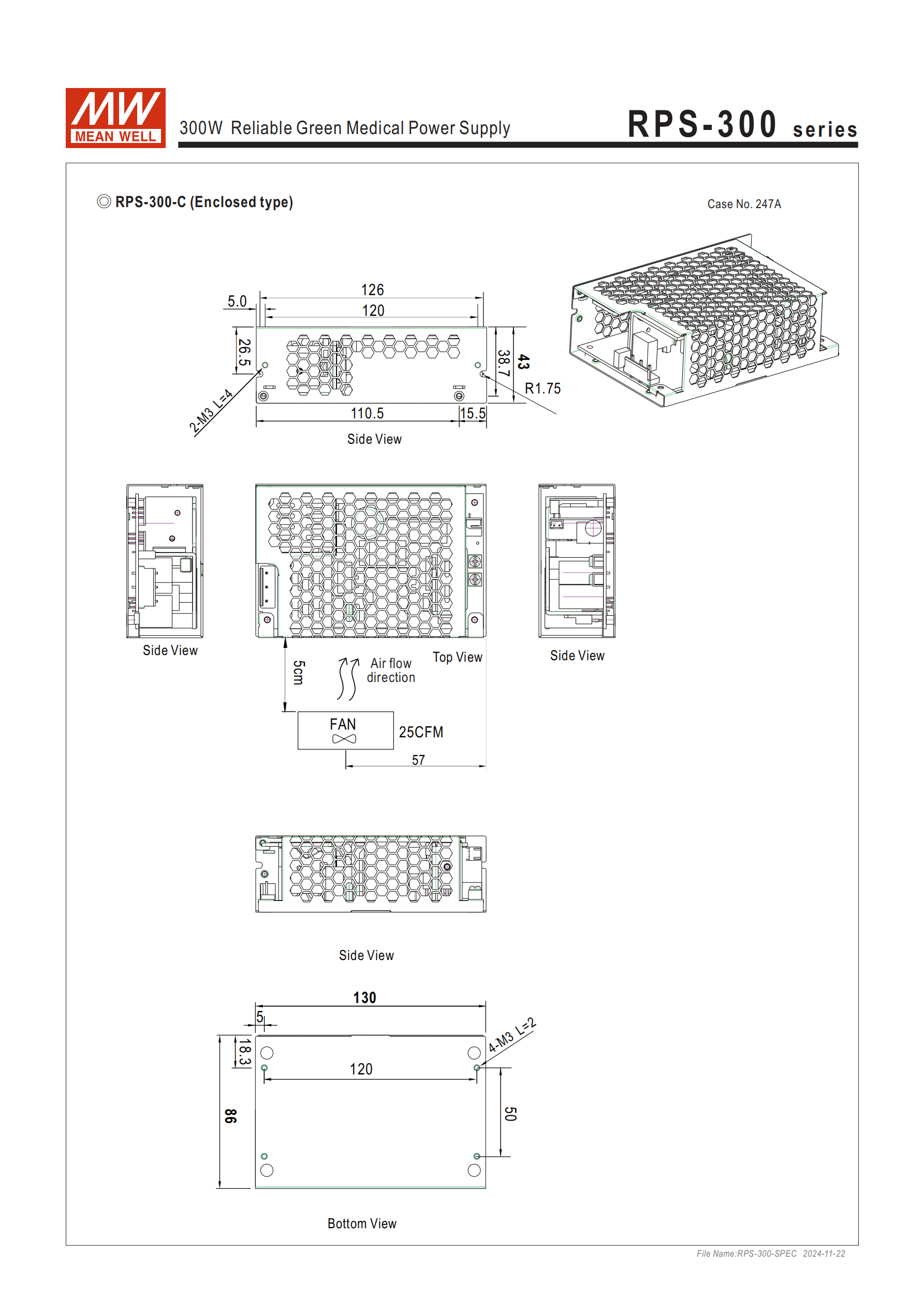

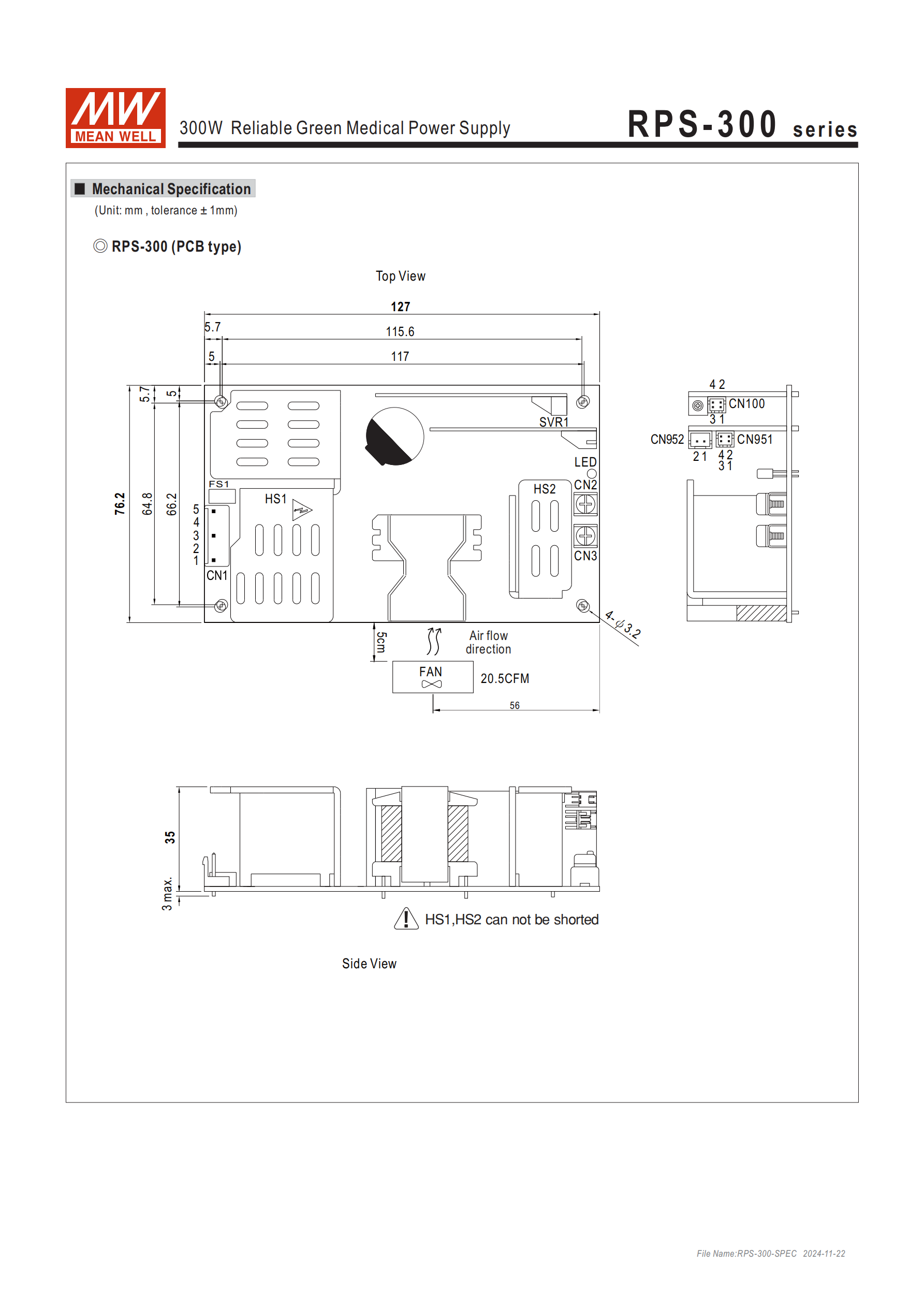

型號類型 尺寸（L×W×H） 重量 包裝規格 PCB 型 127×76.2×35mm（5"×3"×1.37"） 0.37Kg 36pcs/14.3Kg/0.96CUFT 機殼型（-C） 130×86×43mm（5.11"×3.39"×1.69"） 0.563Kg 24pcs/14.5Kg/0.77CUFT 安規與認證：通過 IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1 等多項醫療安規認證，隔離等級為初級 - 次級 2×MOPP、初級 - 地 1×MOPP、次級 - 地 1×MOPP，耐壓 I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC
核心優勢：效率高達 93%，空載功耗 <0.5W，漏電流極低（PCB 型對地 < 150μA/264VAC，機殼型對地 < 200μA/264VAC），壽命> 40K 小時，提供3 年保固

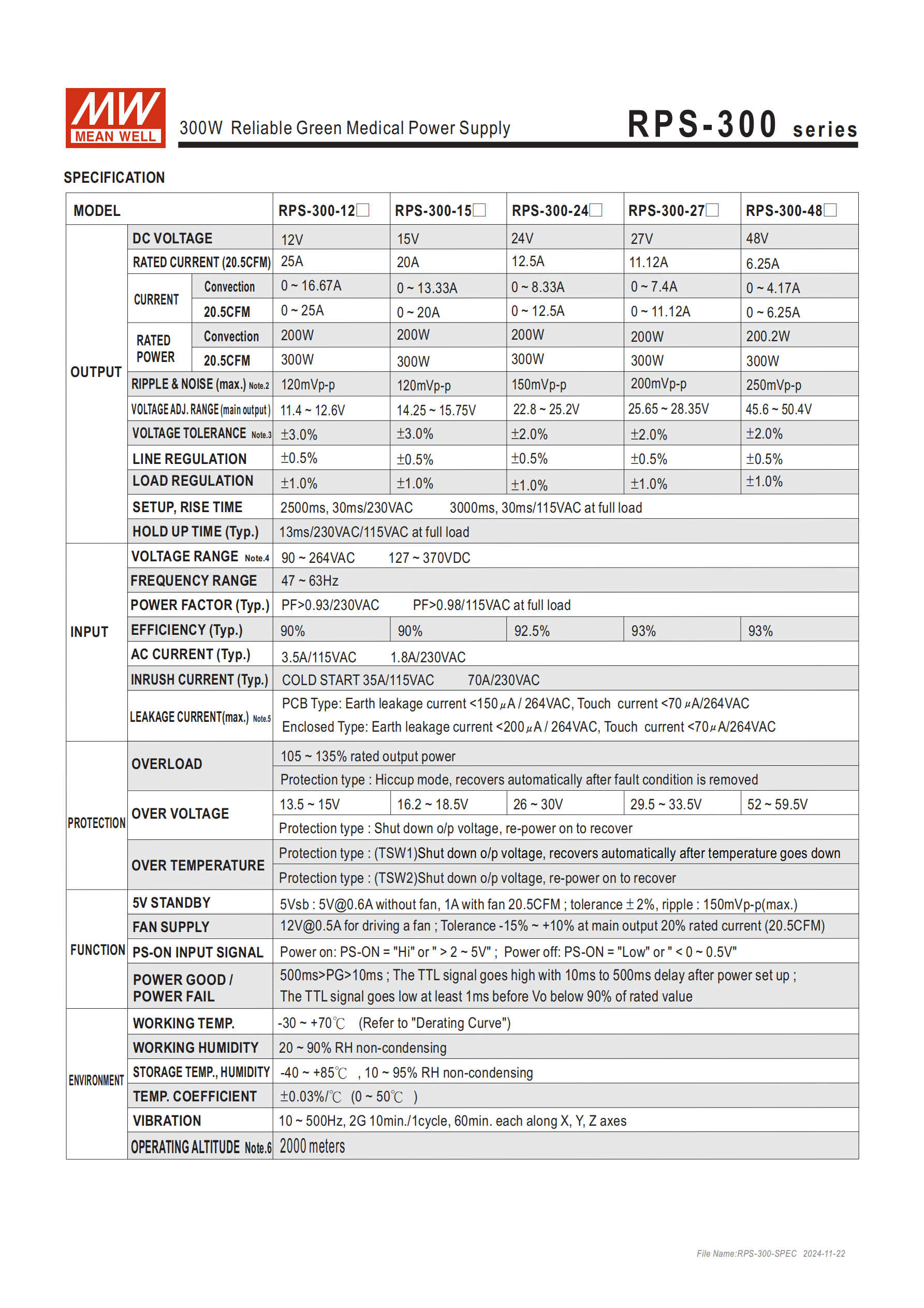

二、電氣關鍵參數
輸入規格：
電壓范圍：90~264VAC、127~370VDC
頻率范圍：47~63Hz
功率因數：PF>0.93/230VAC、PF>0.98/115VAC（滿載）
浪涌電流：冷啟動 35A/115VAC、70A/230VAC
輸出規格：
型號 輸出電壓 額定電流（強制風冷） 額定電流（自然風冷） 額定功率（強制風冷） 額定功率（自然風冷） 紋波與噪聲（最大） 電壓調整范圍 RPS-300-12■ 12V 25A 0~16.67A 300W 200W 120mVp-p 11.4~12.6V RPS-300-15■ 15V 20A 0~13.33A 300W 200W 120mVp-p 14.25~15.75V RPS-300-24 24V 12.5A 0~8.33A 300W 200W 150mVp-p 22.8~25.2V RPS-300-27 27V 11.12A 0~7.4A 300W 200W 200mVp-p 25.65~28.35V RPS-300-48 48V 6.25A 0~4.17A 300W 200.2W 250mVp-p 45.6~50.4V 電壓精度：±3.0%（12V/15V 型號）、±2.0%（24V/27V/48V 型號）
線性與負載調整率：均為 ±1.0%
保護功能：
過負載：額定功率的 105~135%，打嗝模式，自動恢復
過電壓：13.5~15V（12V 型號）等對應區間，關斷輸出，重啟恢復
過溫度：兩種模式（TSW1 自動恢復，TSW2 重啟恢復）
三、功能配置
輔助輸出與供電：
5VSB 待機輸出：5V@0.6A（無風扇）/1A（有風扇），誤差 ±2%，紋波 150mVp-p（最大）
風扇輔助電源：12V@0.5A，主輸出 20% 額定負載下電壓精度 - 15%~+10%
控制與信號：
PS-ON 輸入：高電平（>2~5V）啟動，低電平（<0~0.5V）關斷
電源正常 / 故障（PG）：啟動后延遲 10~500ms 送出 TTL 信號，電壓降至 90% 額定值前提前 1ms 以上關閉

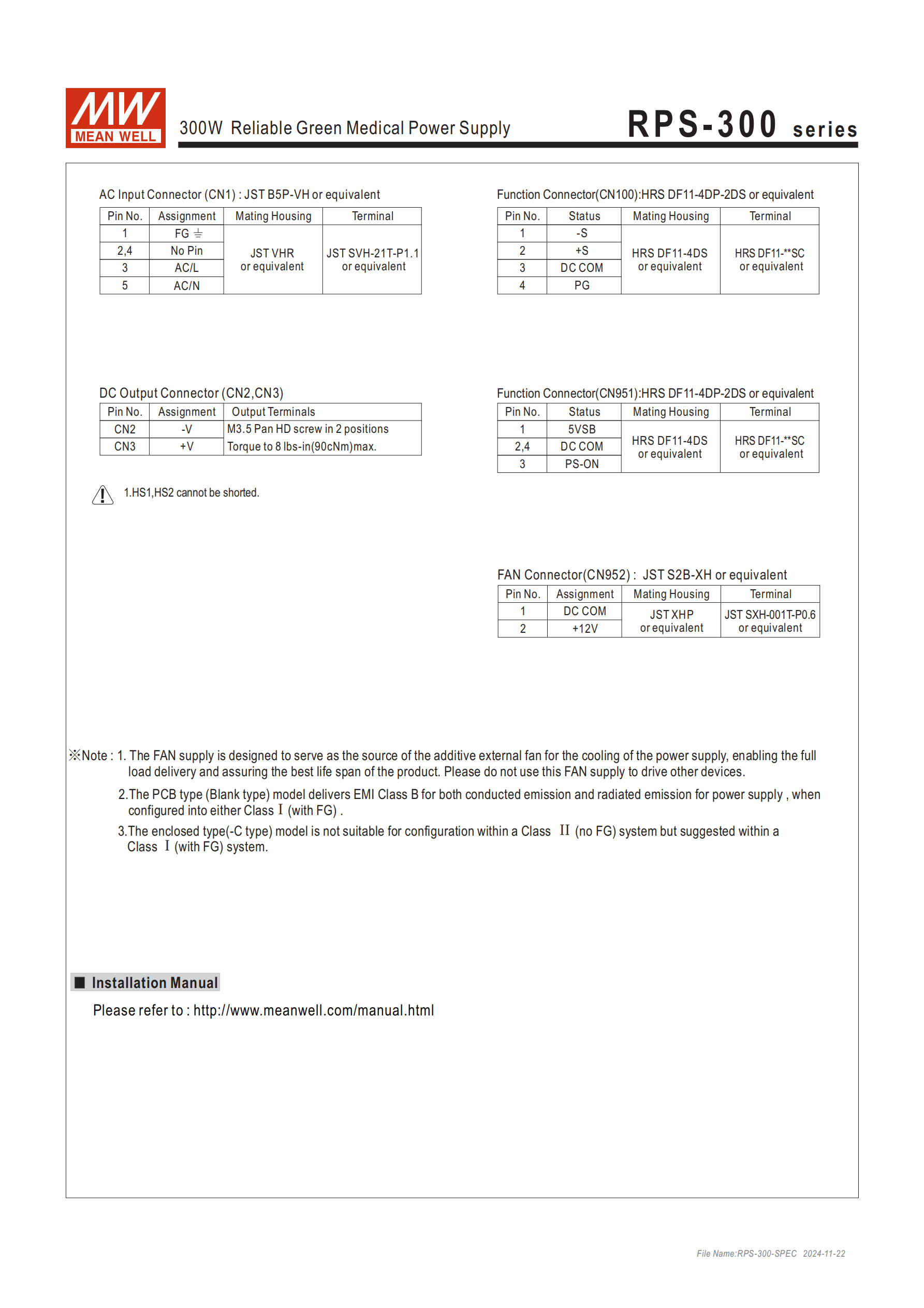

連接器規格：
交流輸入（CN1）：JST B5P-VH 或同等級品
直流輸出（CN2/CN3）：M3.5 螺絲端子，扭矩最大 90cNm
功能連接器（CN100/CN951）：HRS DF11-4DP-2DS 或同等級品
風扇連接器（CN952）：JST S2B-XH 或同等級品
四、環境與可靠性
環境參數：

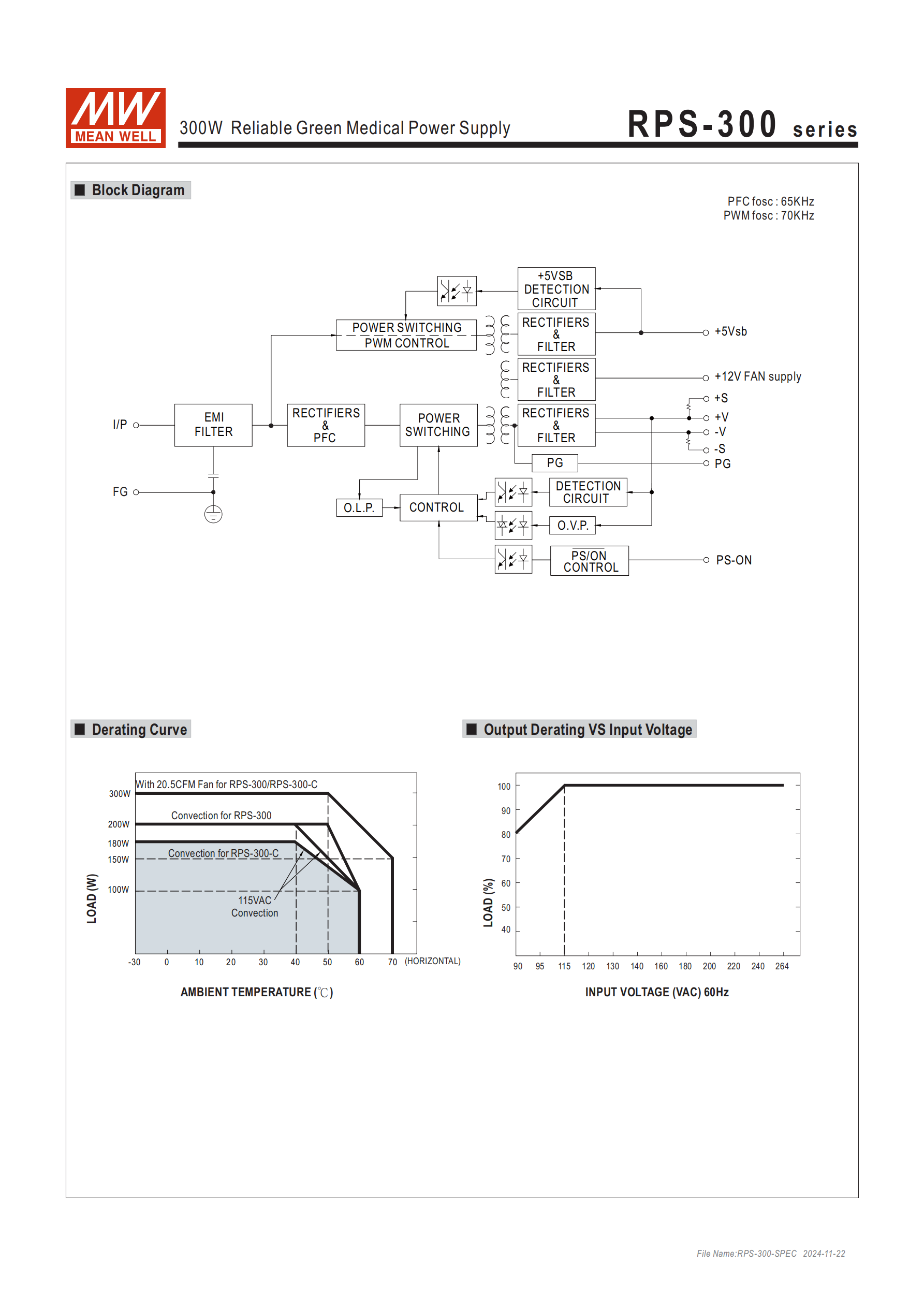

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH，無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘
操作海拔：2000 米（超海拔需降額）
可靠性：
MTBF（PCB 型）：最小 2853.1K 小時（Telcordia SR-332）、160.0K 小時（MIL-HDBK-217F，25℃）
MTBF（封閉型）：最小 1487.9K 小時（Telcordia SR-332）、163.8K 小時（MIL-HDBK-217F，25℃）
五、應用場景
適用于口腔沖洗器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備、泵機、電動床等醫療相關設備
關鍵問題
問題：RPS-300 系列電源的核心適配場景與安規優勢是什么？答案：核心適配BF 型患者可接觸的醫療系統設備，包括口腔沖洗器、血液透析儀等；安規優勢在于通過 IEC 60601-1、ANSI/AAMI ES60601-1 等多項國際醫療安規認證，具備2×MOPP 隔離等級，超低漏電流（PCB 型對地 < 150μA/264VAC），符合 EMC BS EN/EN55011 標準，滿足醫療設備高安全性要求。
問題：RPS-300 系列的功率輸出模式與關鍵電氣性能參數有哪些？答案：功率輸出模式分為自然風冷（200W） 和強制風冷（20.5CFM，300W） ；關鍵電氣參數包括：輸入電壓范圍 90~264VAC，效率高達 93%，空載功耗 < 0.5W；輸出電壓覆蓋 12V~48V，對應額定電流 6.25A~25A，電壓精度 ±2.0%~±3.0%，具備短路、過負載、過電壓、過溫度四重保護功能。
問題：RPS-300 系列的兩種型號（PCB 型與機殼型）在結構、重量及應用限制上有何差異？答案：差異如下：
對比維度 PCB 型 機殼型（-C 型） 尺寸 127×76.2×35mm 130×86×43mm 重量 0.37Kg 0.563Kg 應用限制 可用于 ClassⅠ（有地線）系統，滿足傳導 / 輻射 B 級需求 不適合 ClassⅡ（無地線）系統，建議用于 ClassⅠ（有地線）系統 包裝規格 36pcs/14.3Kg/0.96CUFT 24pcs/14.5Kg/0.77CUFT
