RPS-300 系列是5"×3" 小巧封裝的 300W 高信賴性醫療型電源供應器，輸入電壓范圍 90~264VAC，輸出電壓涵蓋 12V~48V 多種規格，通過 IEC 60601-1 等多項醫療類安規認證（2×MOPP 隔離等級） ，超低漏電流（PCB 型對地 < 150μA/264VAC）、空載功耗 < 0.5W，具備短路 / 過負載等多重保護，自然風冷下輸出 200W、強制風冷（20.5CFM）下輸出 300W，適用于口腔沖洗器、血液透析儀等 BF 型醫療設備，提供 PCB 型和機殼型兩種型號，壽命 > 40K 小時、3 年保固。
1. 產品基礎信息
產品名稱：RPS-300 系列 300W 可信賴醫療型電源供應器
產品定位：高信賴性、綠色環?；逍凸I(yè)用電源，專為 BF 型患者可接觸醫療系統設計

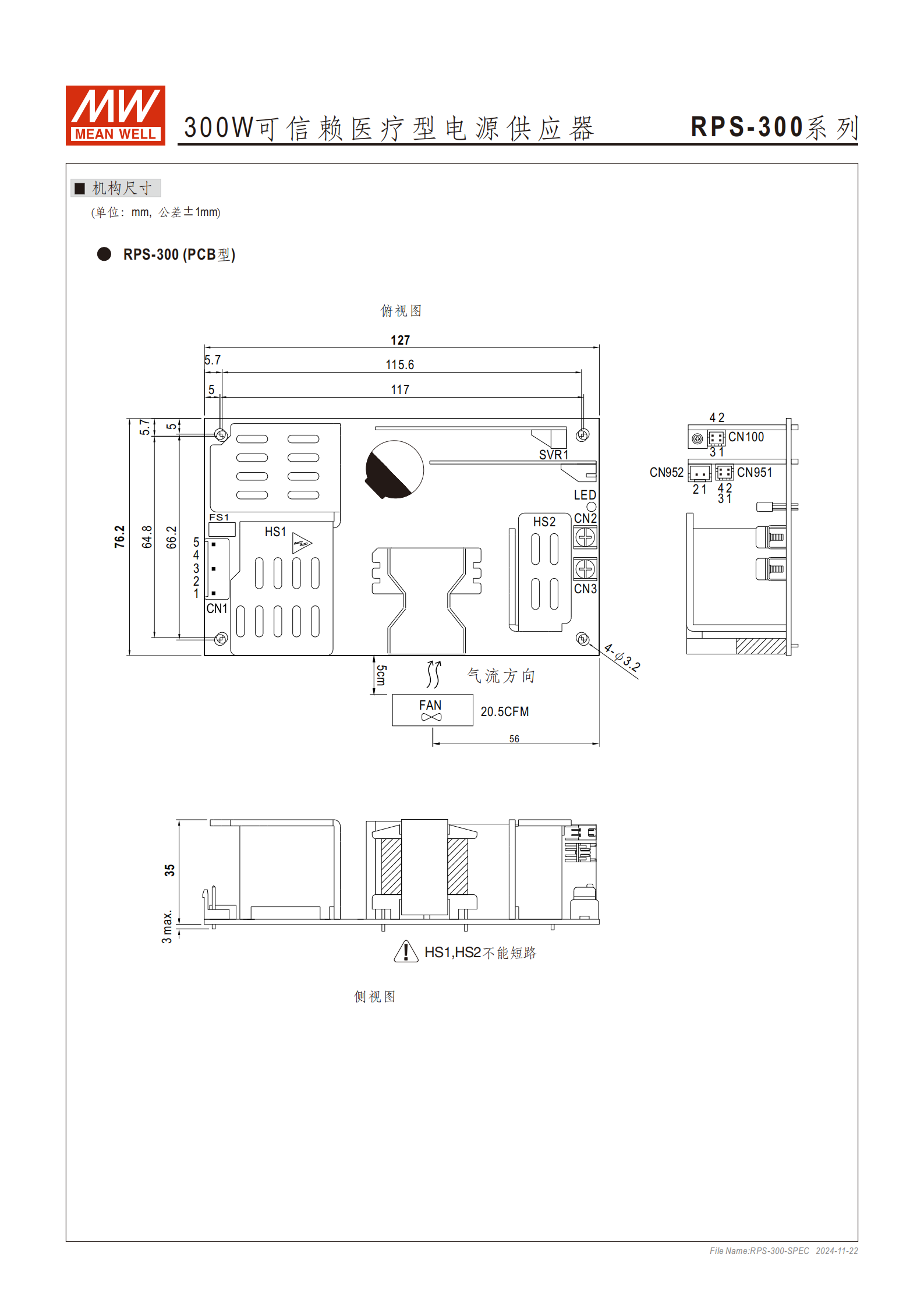

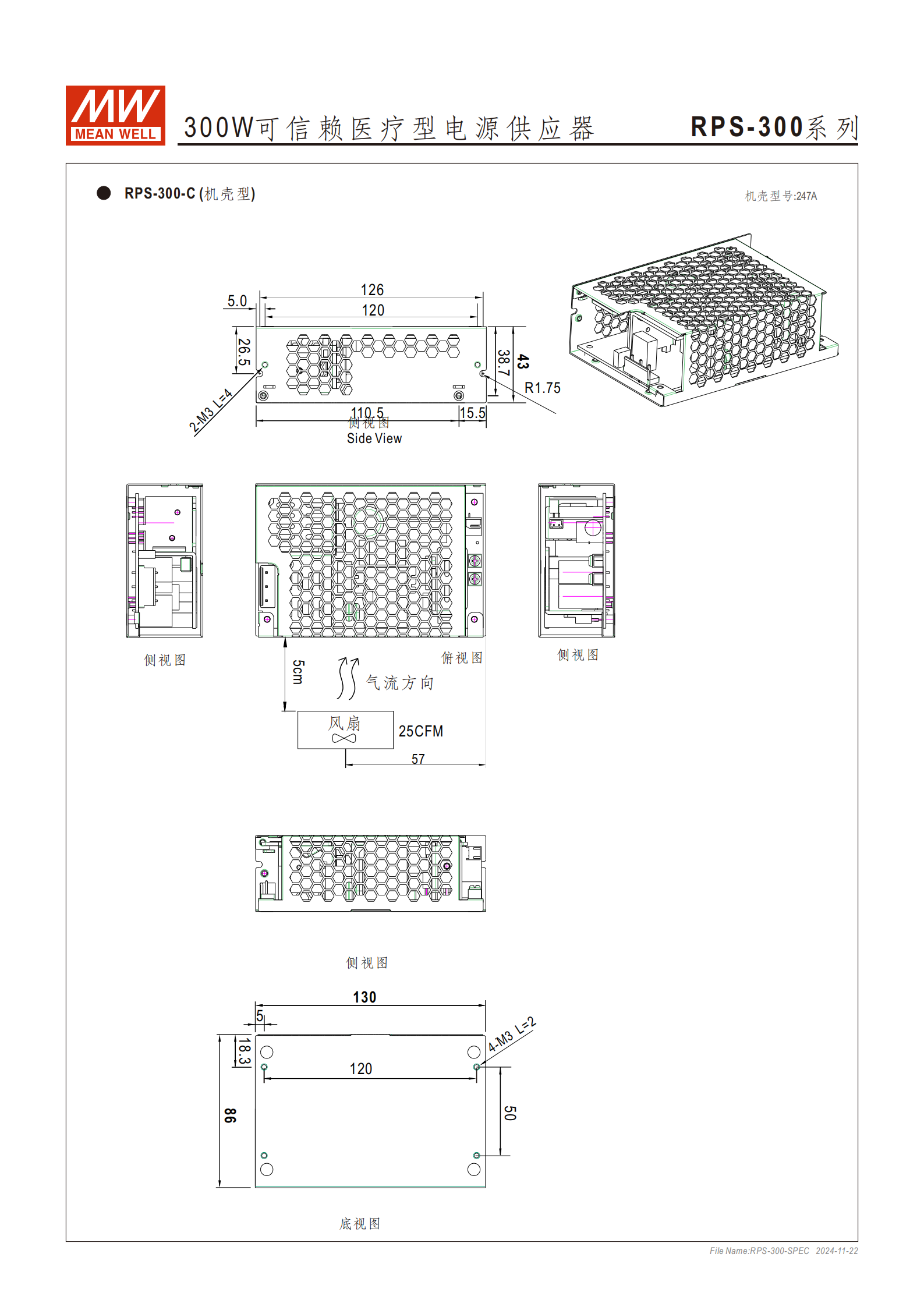

封裝尺寸：
型號類型 尺寸（L×W×H） 重量 包裝規格 PCB 型（Blank） 127×76.2×35mm（5"×3"×1.37"） 0.37Kg 36pcs/14.3Kg/0.96CUFT 機殼型（-C） 130×86×43mm（5.11"×3.39"×1.69"） 0.563Kg 24pcs/14.5Kg/0.77CUFT 核心保障：壽命 > 40K 小時，提供 3 年保固

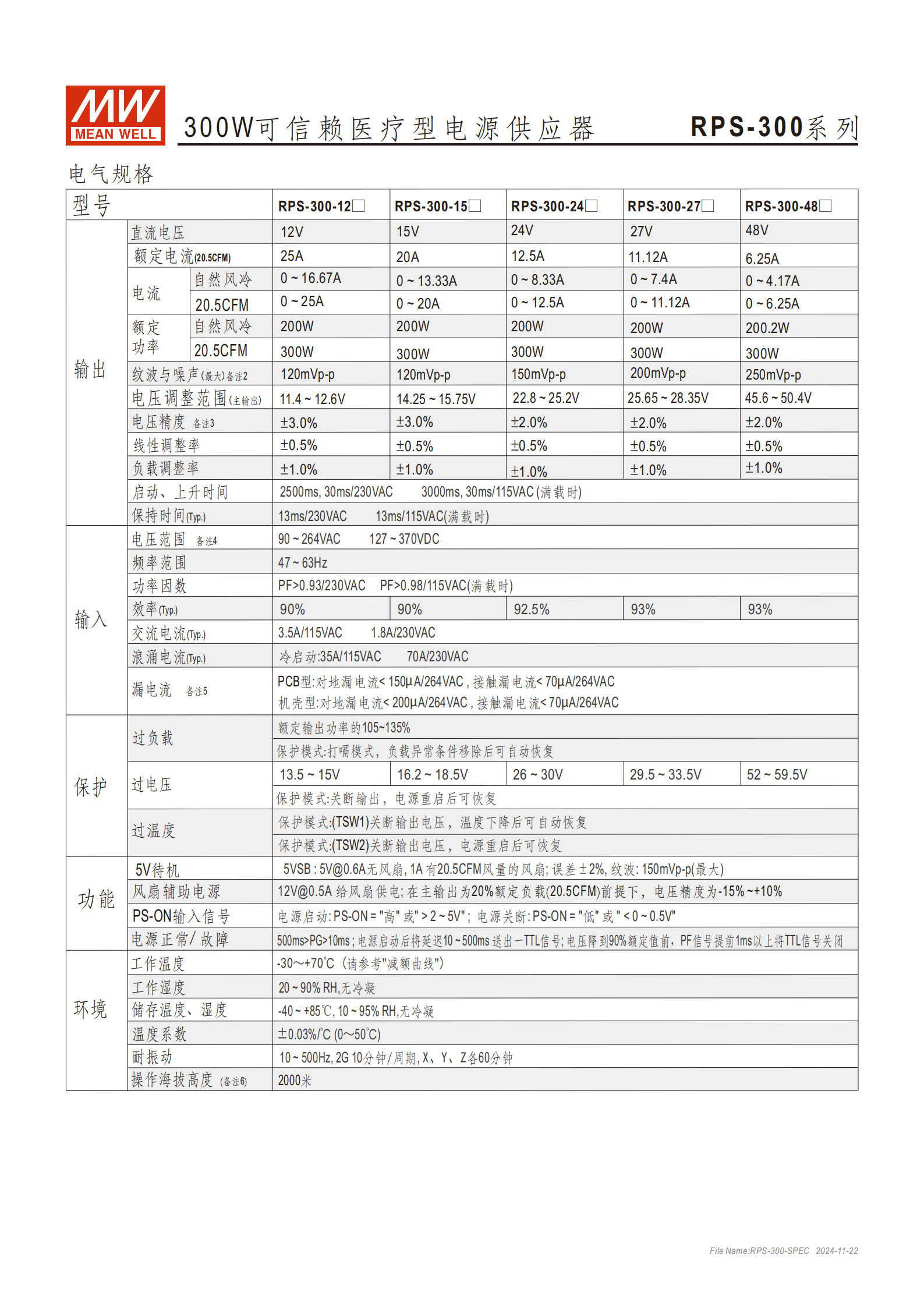

2. 關鍵電氣參數
輸入規格：
電壓范圍：90~264VAC、127~370VDC
頻率范圍：47~63Hz
功率因數：PF>0.93（230VAC 滿載）、PF>0.98（115VAC 滿載）
浪涌電流：冷啟動 35A/115VAC、70A/230VAC
輸出規格（核心型號參數）：
型號 輸出電壓 額定電流（強制風冷） 額定電流（自然風冷） 額定功率（強制風冷） 額定功率（自然風冷） 紋波最大 電壓調整范圍 RPS-300-12■ 12V 25A 0~16.67A 300W 200W 120mVp-p 11.4~12.6V RPS-300-15■ 15V 20A 0~13.33A 300W 200W 120mVp-p 14.25~15.75V RPS-300-24 24V 12.5A 0~8.33A 300W 200W 150mVp-p 22.8~25.2V RPS-300-27 27V 11.12A 0~7.4A 300W 200W 200mVp-p 25.65~28.35V RPS-300-48 48V 6.25A 0~4.17A 300W 200.2W 250mVp-p 45.6~50.4V 其他關鍵電氣指標：
電壓精度：±2.0%（24V/27V/48V 型號）、±3.0%（12V/15V 型號）
線性調整率 / 負載調整率：均為 ±1.0%
啟動 / 上升時間：2500ms/30ms（230VAC 滿載）、3000ms/30ms（115VAC 滿載）
保持時間：13ms（230VAC/115VAC 滿載）
空載功耗：<0.5W（PS-ON 控制）
漏電流：PCB 型對地 < 150μA/264VAC、接觸 < 70μA/264VAC；機殼型對地 < 200μA/264VAC、接觸 < 70μA/264VAC
3. 安全與電磁兼容特性
安規認證：通過 IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 60601-1:2014+A2、IEC 60335-1 等多項認證
隔離與耐壓：
隔離等級：初級 - 次級 2×MOPP，初級 - 地 1×MOPP，次級 - 地 1×MOPP
耐壓：I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 1.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
電磁兼容：
發射：傳導發射 / 輻射發射符合 BS EN/EN55011（CISPR11）Class B；諧波電流符合 BS EN/EN61000-3-2 Class A
抗擾度：ESD Level 4（15KV 空氣 / 8KV 接觸）、RF 場 susceptibility Level 3（10V/m，80MHz~2.7GHz）、浪涌 Level 4（4KV Line-FG/2KV Line-Line）等
4. 功能與保護特性
輔助功能：
待機輸出：5VSB（5V@0.6A 無風扇 / 1A 有風扇，誤差 ±2%，紋波最大 150mVp-p）
風扇供電：12V@0.5A，主輸出 20% 額定負載下電壓精度 - 15%~+10%
控制信號：PS-ON（高電平 / 2~5V 啟動，低電平 / 0~0.5V 關斷）、PG 電源正常 / 故障信號（延遲 10~500ms 送出，電壓低于 90% 額定值前提前 1ms 以上關閉）
遙感功能：支持 + S、-S 遙感
保護功能：
保護類型 保護閾值 / 模式 過負載 額定輸出功率的 105~135%，打嗝模式，異常移除后自動恢復 過電壓 13.5~59.5V（依型號），關斷輸出，電源重啟后恢復 過溫度 TSW1：溫度下降后自動恢復；TSW2：電源重啟后恢復 短路 打嗝模式，異常移除后自動恢復
5. 應用與環境要求
適用設備：口腔沖洗器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備、泵機、電動床等 BF 型醫療系統
環境參數：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃、10~95% RH，無冷凝
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 各 60 分鐘
操作海拔：2000 米（超過后無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃）
安裝與連接器：
交流輸入連接器：JST B5P-VH 或同等級品
直流輸出連接器：M3.5 Pan HD 螺絲端子（CN2/-V、CN3/+V）
功能連接器：HRS DF11-4DP-2DS 等（對應 5VSB、PS-ON、PG 等信號）
風扇連接器：JST S2B-XH 或同等級品
關鍵問題
問題 1：RPS-300 系列電源的核心醫療安規優勢是什么，適用于哪些醫療場景？
答案：核心醫療安規優勢包括：①通過 IEC 60601-1、ANSI/AAMI ES60601-1 等國際醫療法規認證，滿足 2×MOPP 隔離等級；②超低漏電流（PCB 型對地 < 150μA/264VAC，接觸 < 70μA/264VAC），符合 BF 型患者可接觸設備的安全要求；③電磁兼容達標（發射 Class B、抗擾度 Level 3~4），避免干擾醫療設備運行。適用場景包括口腔沖洗器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備、泵機、電動床等 BF 型醫療系統。
問題 2：RPS-300 系列不同型號的功率輸出能力和關鍵電氣差異是什么？
答案：功率輸出能力統一為：自然風冷下 200W，強制風冷（20.5CFM）下 300W（僅 RPS-300-48 自然風冷為 200.2W）；關鍵電氣差異集中在輸出電壓、電流及紋波：①輸出電壓覆蓋 12V、15V、24V、27V、48V；②額定電流（強制風冷）對應為 25A、20A、12.5A、11.12A、6.25A；③紋波最大分別為 120mVp-p（12V/15V）、150mVp-p（24V）、200mVp-p（27V）、250mVp-p（48V）；④電壓精度分為 ±3.0%（12V/15V）和 ±2.0%（24V/27V/48V）兩個等級。
問題 3：RPS-300 系列的保護功能有哪些，不同保護類型的恢復方式是什么？
答案：具備四種核心保護功能，恢復方式不同：①過負載保護：閾值為額定輸出功率的 105~135%，保護模式為打嗝模式，負載異常條件移除后可自動恢復；②過電壓保護：閾值 13.5~59.5V（依型號），保護模式為關斷輸出，需電源重啟后恢復；③過溫度保護：分兩種模式，TSW1 關斷輸出后溫度下降可自動恢復，TSW2 關斷輸出后需電源重啟恢復；④短路保護：采用打嗝模式，短路故障移除后自動恢復。
