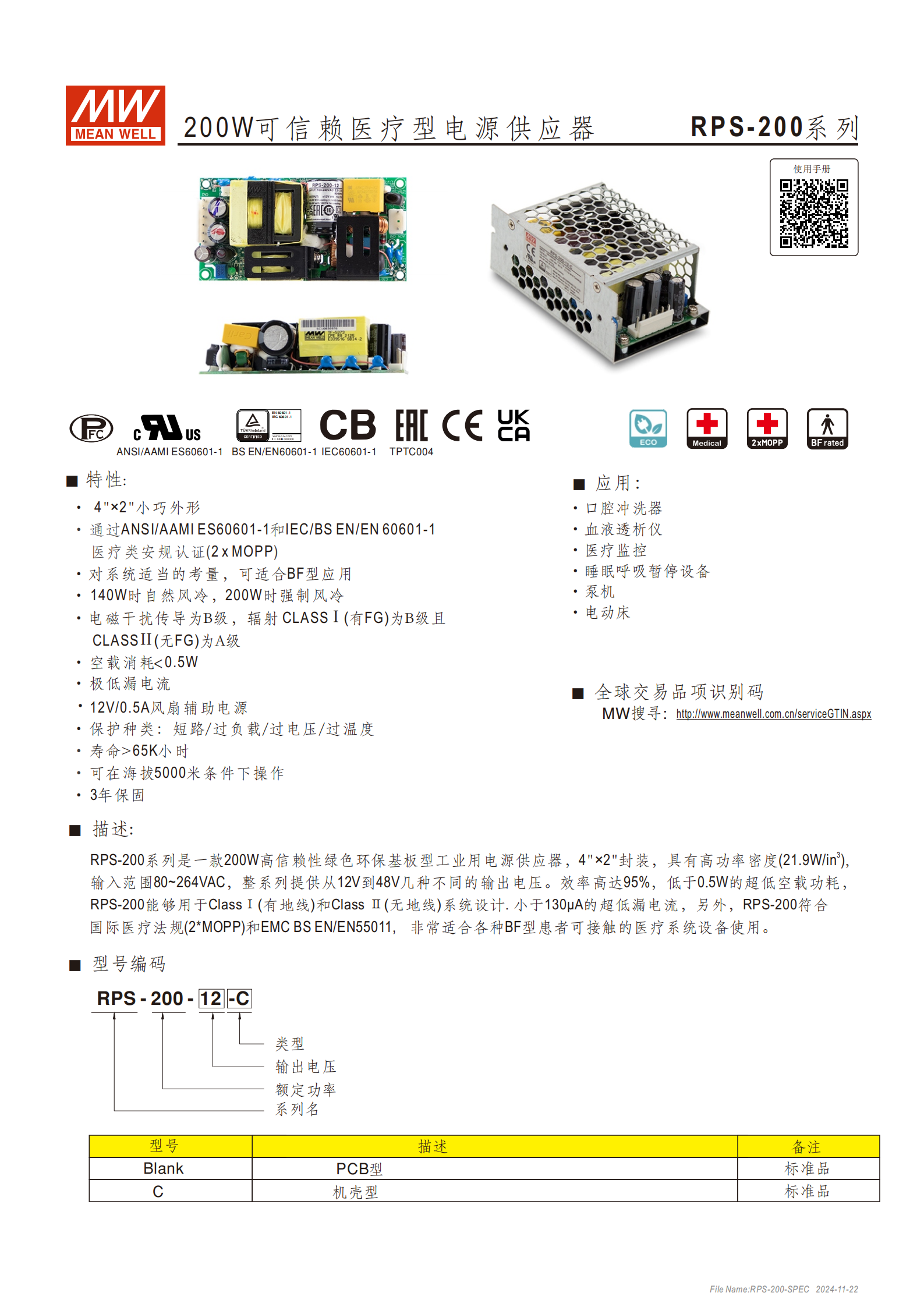

RPS-200 系列是200W 高信賴性醫療型電源供應器，具備4"×2" 小巧外形，輸入電壓范圍 80~264VAC，輸出電壓涵蓋 12V~48V 多種規格，自然風冷下 140W、強制風冷下 200W輸出，通過IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP） ，超低漏電流（對地漏電流 < 130μA/264VAC），電磁干擾傳導為 B 級，輻射根據 ClassⅠ/Ⅱ 系統分別為 B 級 / A 級，具備短路 / 過負載 / 過電壓 / 過溫度保護，壽命 > 65K 小時，可在海拔 5000 米操作，提供3 年保固，適用于口腔沖洗器、血液透析儀等多種醫療設備及 BF 型應用場景。

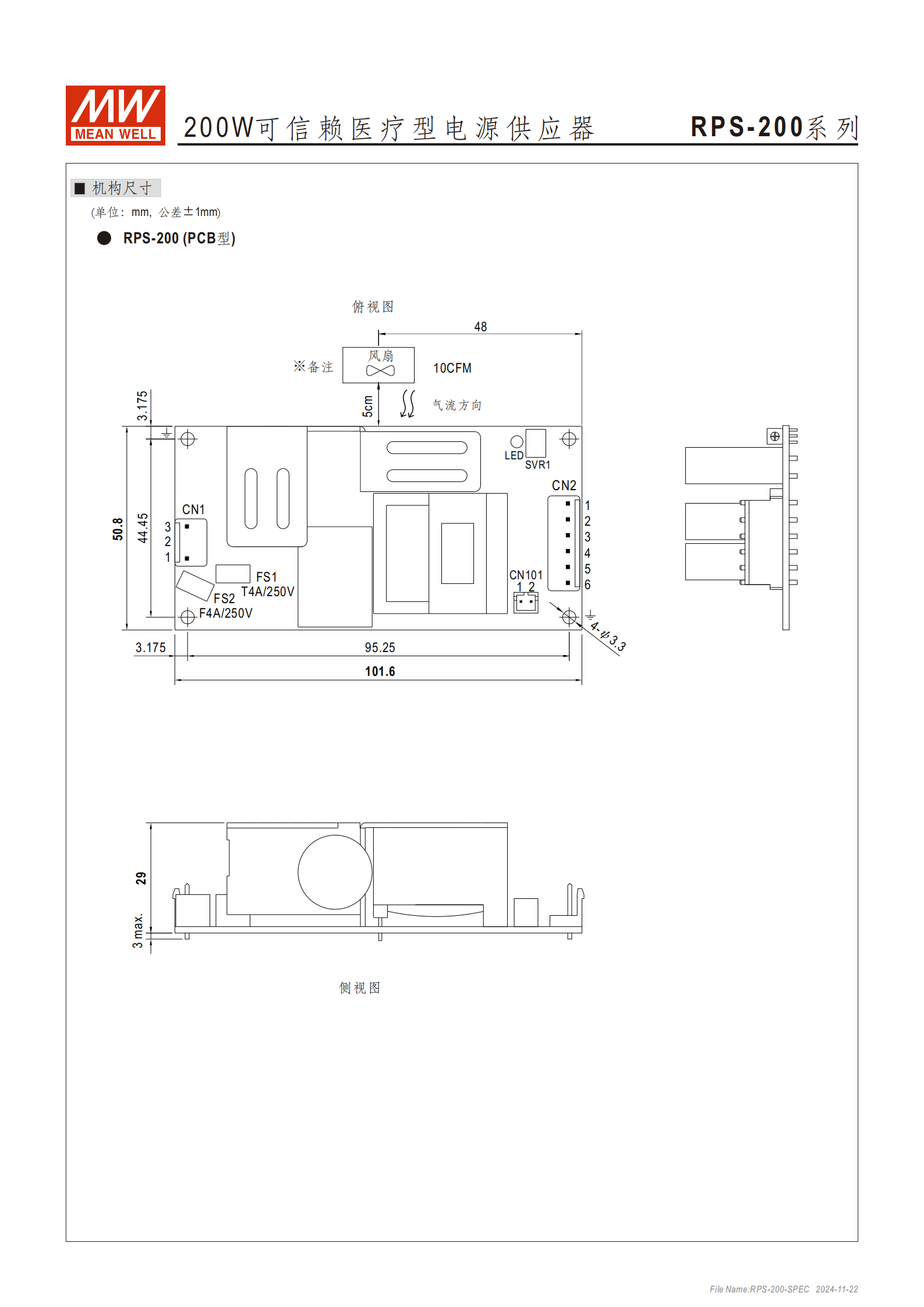

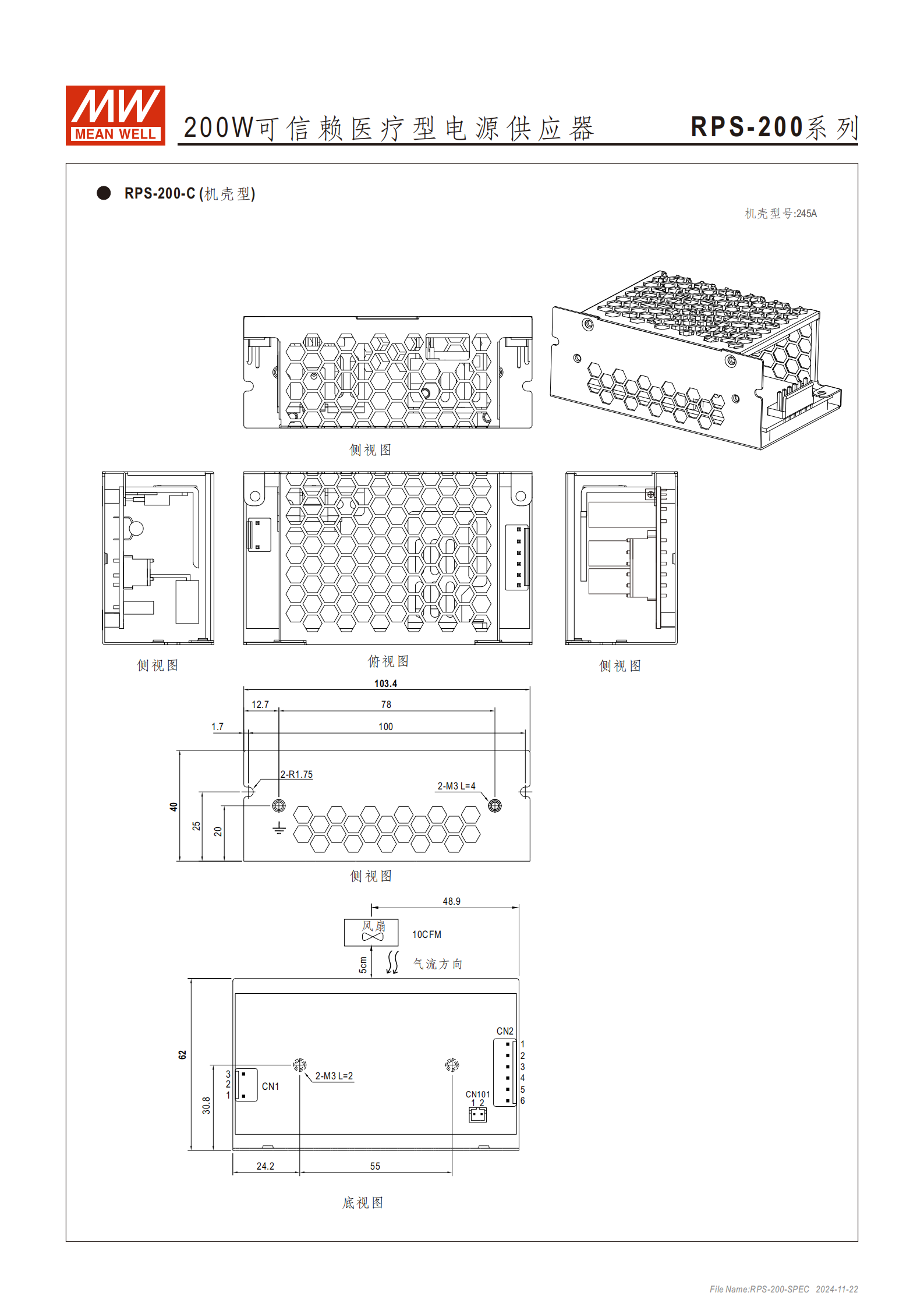

RPS-200 系列是一款200W 高信賴性綠色環?；逍歪t(yī)療用電源供應器，采用 4"×2"（21.9W/in3）高功率密度封裝，分為 PCB 型（Blank）和機殼型（C）兩種規格，可適配 ClassⅠ（有地線）和 ClassⅡ（無地線）系統設計，其中機殼型僅適用于 ClassⅠ 系統。產品輸入效率高達 95%，超低空載功耗 < 0.5W，具備優異的電氣性能和安全特性，符合國際醫療法規（2×MOPP），適用于多種患者可接觸的醫療設備。

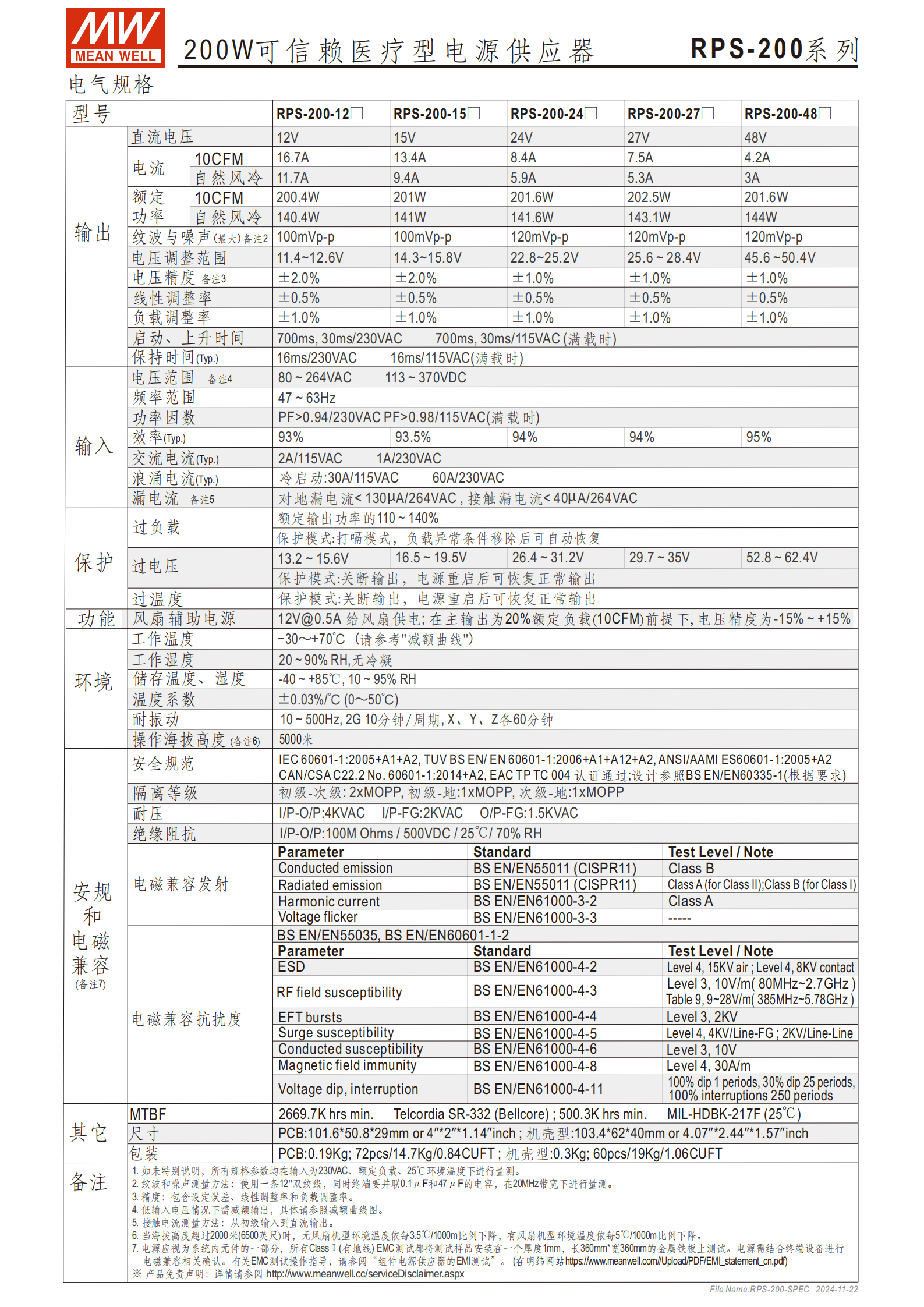

二、核心參數詳情
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 80~264VAC、113~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數 | 滿載時，230VAC 下 PF>0.94；115VAC 下 PF>0.98 |
| 交流電流（Typ.） | 115VAC 時 2A；230VAC 時 1A |
| 浪涌電流（Typ.） | 冷啟動 115VAC 時 30A；230VAC 時 60A |
| 漏電流 | 對地漏電流 < 130μA/264VAC；接觸漏電流 < 40μA/264VAC |
（2）輸出參數
| 型號 | 輸出電壓 | 自然風冷（電流 / 功率） | 10CFM 風冷（電流 / 功率） | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| RPS-200-12□ | 12V | 11.7A / 140.4W | 16.7A / 200.4W | 11.4~12.6V | 100mVp-p |
| RPS-200-15■ | 15V | 9.4A / 141W | 13.4A / 201W | 14.3~15.8V | 100mVp-p |
| RPS-200-24□ | 24V | 5.9A / 141.6W | 8.4A / 201.6W | 22.8~25.2V | 120mVp-p |
| RPS-200-27 | 27V | 5.3A / 143.1W | 7.5A / 202.5W | 25.6~28.4V | 120mVp-p |
| c | 48V | - / - | 4.2A / 201.6W | 45.6~50.4V | 120mVp-p |
| 補充說明 | - | 線性調整率 ±0.5%；負載調整率 ±1.0% | 啟動時間 700ms，上升時間 30ms（230VAC 滿載）、16ms（115VAC 滿載） | 保持時間 Typ.16ms（230VAC）、16ms（115VAC） | 溫度系數 ±0.03%/°C（0~50°C） |
（3）風扇輔助電源
輸出規格：12V@0.5A
電壓精度：主輸出為 20% 額定負載（10CFM）前提下，-15%~+155%
用途：僅為電源散熱的外部附加風扇供電，不可用于其他設備
三、安全與電磁兼容
（1）安全規范與隔離
認證標準：IEC 60601-1:2005+A1+A2、TUV BS EN/EN 60601-1:2006+A1+A12+A2 等多項認證
隔離等級：初級 - 次級 2×MOPP；初級 - 地 1×MOPP；次級 - 地 1×MOPP
耐壓值：I/P-O/P 4KVAC；I/P-FG 2KVAC；O/P-FG 1.5KVAC
絕緣阻抗：I/P-O/P 100M Ohms / 500VDC / 25°C/70% RH
（2）電磁兼容特性
| 類別 | 標準 | 測試等級 / 備注 |
|---|---|---|
| 傳導發射 | BS EN/EN55011（CISPR11） | Class B |
| 輻射發射 | BS EN/EN55011（CISPR11） | Class A（ClassⅡ 系統）；Class B（ClassⅠ 系統） |
| 諧波電流 | BS EN/EN61000-3-2 | Class A |
| 電壓閃爍 | BS EN/EN61000-3-3 | 符合要求 |
| ESD | BS EN/EN61000-4-2 | Level 4，15KV 空氣；8KV 接觸 |
| RF 場 susceptibility | BS EN/EN61000-4-3 | Level 3，10V/m（80MHz~2.7GHz）；9~28V/m（385MHz~5.78GHz） |
| EFT bursts | BS EN/EN61000-4-4 | Level 3，2KV |
| Surge susceptibility | BS EN/EN61000-4-5 | Level 4，4KV/Line-FG；2KV/Line-Line |
| Conducted susceptibility | BS EN/EN61000-4-6 | Level 3，10V |
| Magnetic field immunity | BS EN/EN61000-4-8 | Level 4，30A/m |
| Voltage dip, interruption | BS EN/EN61000-4-11 | 100% dip 1 周期；30% dip 25 周期；100% 中斷 250 周期 |
四、環境與物理特性

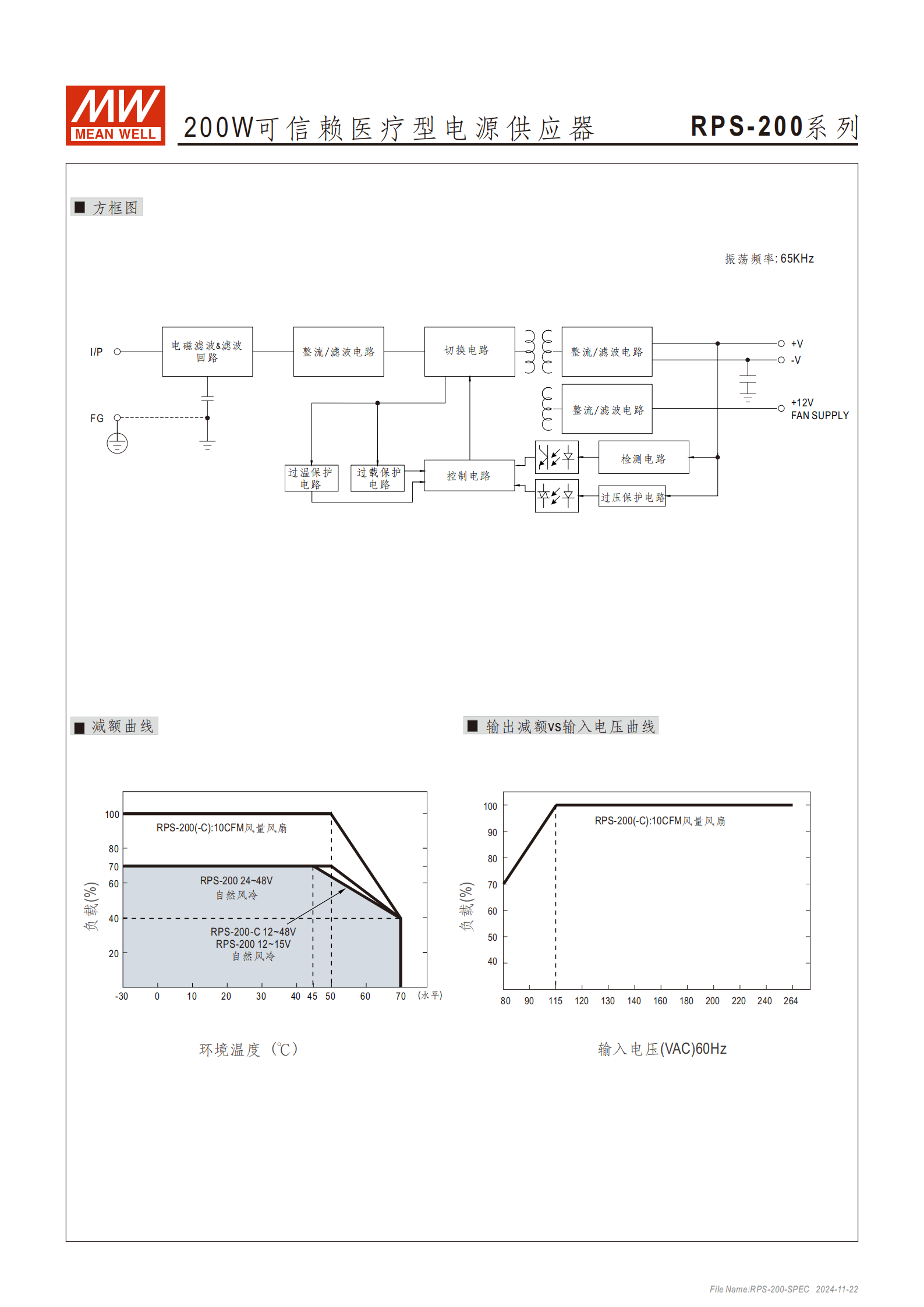

工作溫度：-30~+70°C（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85°C，10~95% RH
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
包裝信息：PCB 型 0.19Kg / 臺，72 臺 / 14.7Kg/0.84CUFT；機殼型 0.3Kg / 臺，60 臺 / 19Kg/1.06CUFT
五、應用場景
醫療設備：口腔沖洗器、血液透析儀、醫療監控、睡眠呼吸暫停設備、泵機、電動床等
系統適配：經系統適當考量，可適合 BF 型患者可接觸的醫療系統應用
4. 關鍵問題及答案
問題 1：RPS-200 系列電源的核心安全特性的是什么？為何適合醫療設備應用？
答案：核心安全特性包括：① 通過 IEC/BS EN/EN 60601-1 等多項醫療類安規認證，具備 2×MOPP 隔離等級（初級 - 次級），初級 - 地和次級 - 地均為 1×MOPP，滿足醫療設備高隔離要求；② 超低漏電流（對地漏電流 < 130μA/264VAC，接觸漏電流 < 40μA/264VAC），降低患者觸電風險；③ 具備短路、過負載、過電壓、過溫度四重保護，過負載采用打嗝模式自動恢復，過電壓和過溫度關斷輸出后重啟可恢復，保障設備穩定運行；④ 電磁兼容達標，傳導發射為 Class B，輻射發射根據系統類型適配 Class B/A，減少對醫療設備的電磁干擾。以上特性契合醫療設備對安全性、穩定性、低干擾的核心需求，因此適合醫療場景應用。
問題 2：RPS-200 系列不同型號的輸出功率和電流規格有何差異？自然風冷與強制風冷下的性能表現有何不同？
答案：（1）輸出功率與電流差異：不同型號核心差異在于輸出電壓，對應電流和功率如下表所示：
| 型號 | 輸出電壓 | 自然風冷（電流 / 功率） | 10CFM 強制風冷（電流 / 功率） |
|---|---|---|---|
| RPS-200-12□ | 12V | 11.7A / 140.4W | 16.7A / 200.4W |
| RPS-200-15■ | 15V | 9.4A / 141W | 13.4A / 201W |
| RPS-200-24□ | 24V | 5.9A / 141.6W | 8.4A / 201.6W |
| RPS-200-27 | 27V | 5.3A / 143.1W | 7.5A / 202.5W |
| RPS-200-48□ | 48V | - / - | 4.2A / 201.6W |
| （2）風冷模式差異：自然風冷下，全系列額定功率約 140.4W~143.1W，電流相對較低；強制風冷（10CFM）下，額定功率提升至 200.4W~202.5W，接近 200W 額定值，電流顯著提高，體現了風冷對功率輸出的提升作用。 |
問題 3：RPS-200 系列的安裝與連接有哪些關鍵注意事項？?jī)煞N類型（PCB 型 / 機殼型）的適配場景有何區別？

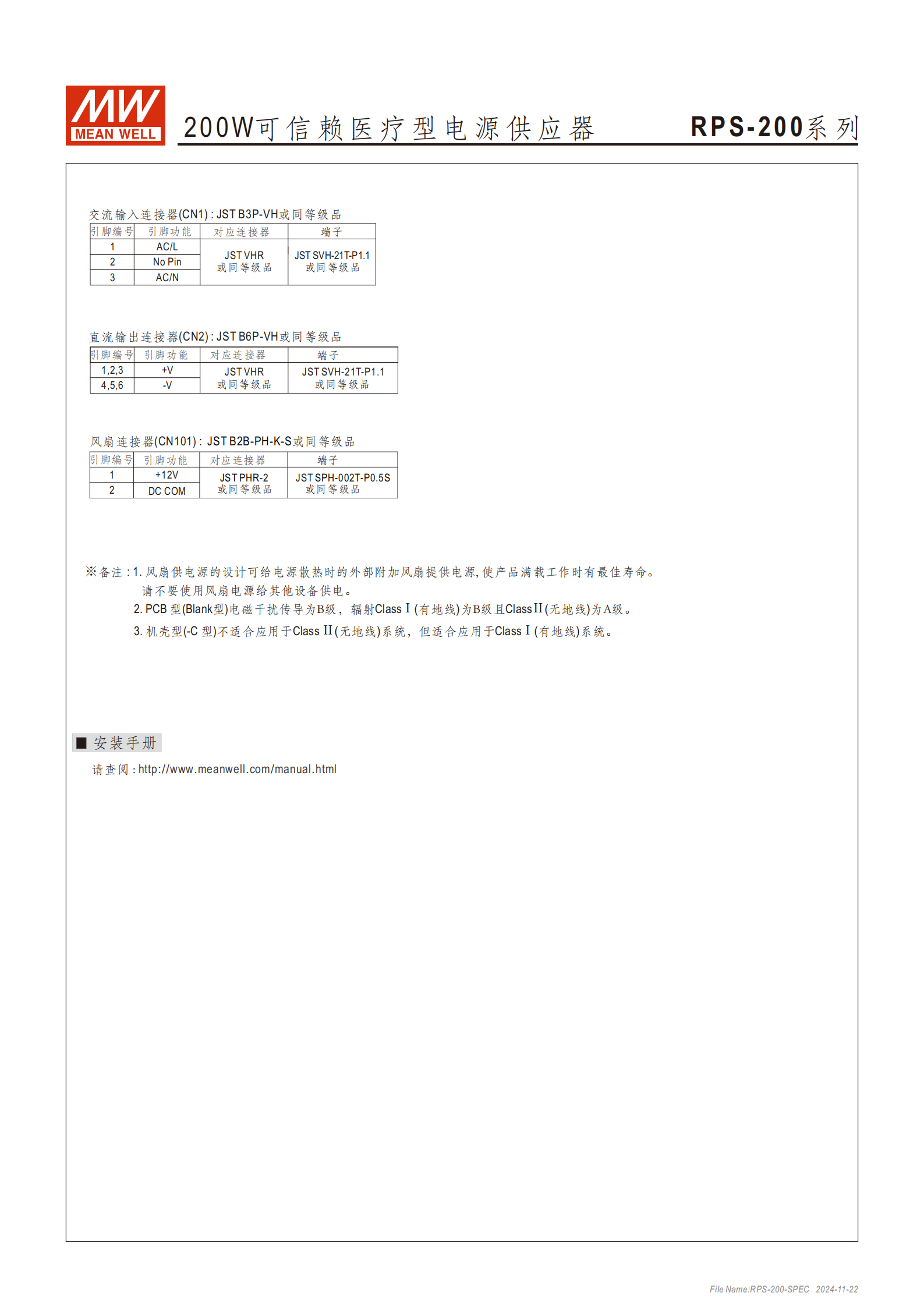

答案：（1）安裝與連接注意事項：① 連接器選型：交流輸入用 JST B3P-VH 或同等級品，直流輸出用 JST B6P-VH 或同等級品，風扇供電用 JST B2B-PH-K-S 或同等級品；② 風扇電源用途：僅可為電源散熱的外部附加風扇供電，不可用于其他設備，否則可能影響電源性能；③ 海拔適配：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5°C，有風扇機型每 1000 米下降 5°C；④ 電磁干擾適配：PCB 型（Blank）可用于 ClassⅠ 和 ClassⅡ 系統，機殼型（-C）僅適用于 ClassⅠ 系統。（2）類型適配區別：① PCB 型（Blank）：支持 ClassⅠ（有地線）和 ClassⅡ（無地線）系統，電磁干擾輻射 ClassⅠ 為 B 級、ClassⅡ 為 A 級，適用于對安裝空間要求緊湊且需適配無地線系統的場景；② 機殼型（-C）：僅支持 ClassⅠ（有地線）系統，結構更堅固，適用于對防護性有一定要求且系統有地線的場景。
