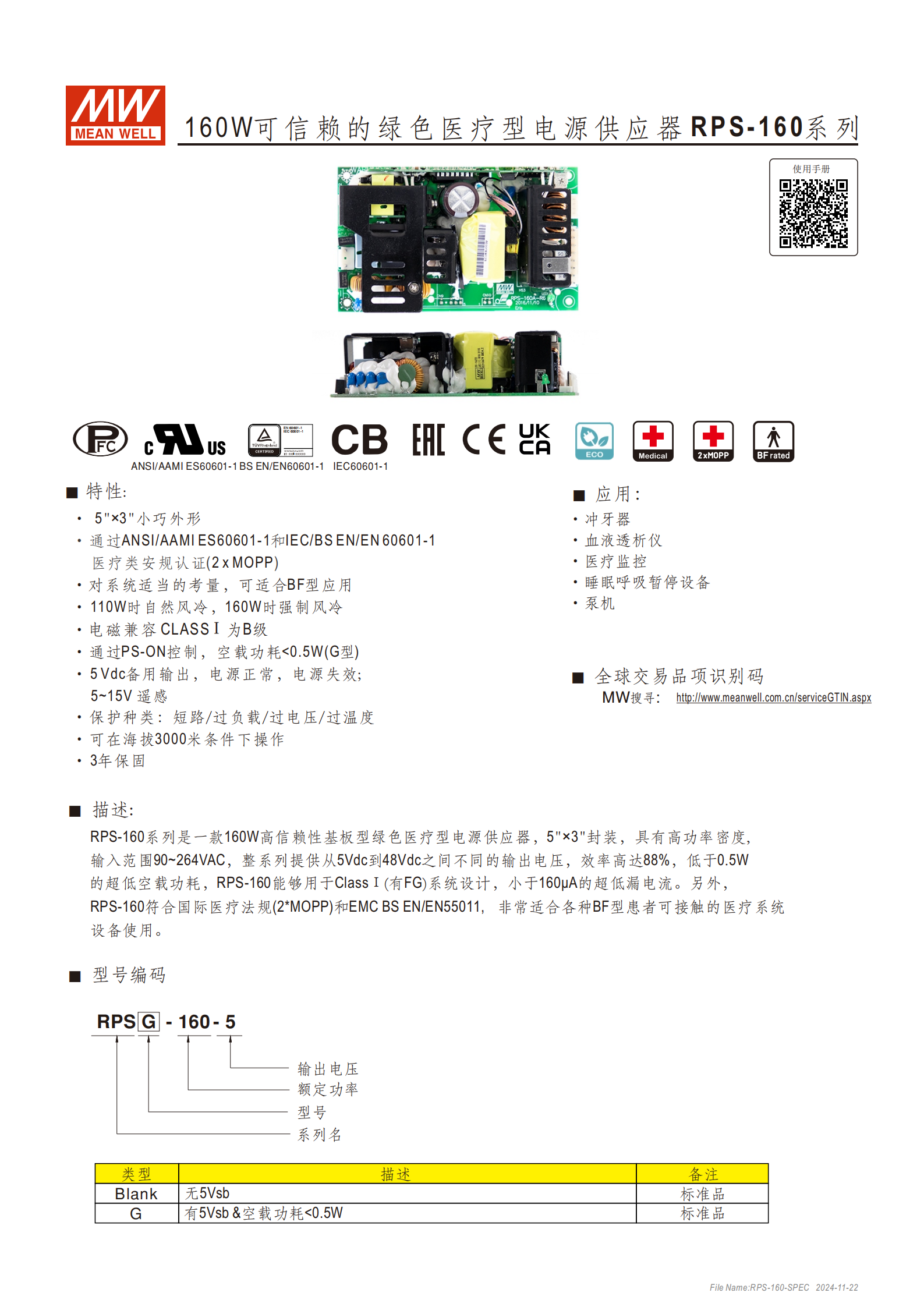

RPS-160 系列是5"×3" 小巧封裝的 160W 高信賴性綠色醫療型電源供應器，通過IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等醫療類安規認證（2×MOPP） ，符合 BF 型應用要求，輸入范圍90~264VAC，輸出電壓涵蓋5Vdc~48Vdc，效率高達88% ，空載功耗（G 型）<0.5W，漏電流 <160μA，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，可在海拔3000 米環境下操作，適用于沖牙器、血液透析儀等多種醫療設備，提供3 年保固。
產品定位：160W 高信賴性基板型綠色醫療型電源供應器，專為 BF 型患者可接觸的醫療系統設計
核心優勢：
合規性：通過 2×MOPP 隔離等級認證，符合國際醫療法規及 EMC BS EN/EN55011 標準（B 級）
節能性：G 型型號空載功耗 < 0.5W，效率高達 88%
安全性：超低漏電流（對地漏電流 < 160μA/264VAC，接觸漏電流 < 100μA/264VAC），多重保護功能
小巧性：5"×3"（127×76.2×34.6mm）封裝，高功率密度
保固期限：3 年
二、型號編碼規則
| 編碼部分 | 含義 | 可選類型 | 備注 |
|---|---|---|---|
| RPS | 系列名 | - | 固定標識 |
| -160 | 額定功率 | - | 代表 160W 規格 |
| 末尾數字（如 5/12/15/24/48） | 輸出電壓 | 5V、12V、15V、24V、48V | 對應不同輸出電壓型號 |
| 中間字母（如 G/Blank） | 附加功能 | G 型：有 5Vsb & 空載功耗 < 0.5W；Blank：無 5Vsb | 均為標準品 |
三、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數 | 規格 | 備注 |
|---|---|---|
| 輸入電壓范圍 | 90~264VAC、127~370VDC | 低輸入電壓需減額輸出 |
| 輸入頻率范圍 | 47~63Hz | - |
| 功率因數（Typ.） | PF>0.93（230VAC 滿載）、PF>0.98（115VAC 滿載） | - |
| 浪涌電流（Typ.） | 35A/115VAC、70A/230VAC | 冷啟動條件 |
| 交流電流（Typ.） | 2A/115VAC、1.1A/230VAC | - |
（2）輸出參數（核心型號）
| 型號 | 輸出電壓 | 額定電流（自然風冷） | 額定電流（20.5CFM） | 額定功率（自然風冷） | 額定功率（20.5CFM） | 紋波噪聲（max.） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| RPS□-160-5 | 5V | 0~20A | 0~30A | 103W | 155W | 80mVp-p | ±4.0% |
| RPS□-160-12 | 12V | 0~9.1A | 0~12.9A | 112.2W | 161W | 80mVp-p | ±3.0% |
| RPS□-160-15 | 15V | 0~7.3A | 0~10.3A | 112.5W | 159.8W | 120mVp-p | ±3.0% |
| RPS□-160-24 | 24V | 0~4.6A | 0~6.5A | 113.4W | 159.5W | 120mVp-p | ±2.0% |
| RPS□-160-48 | 48V | 0~2.3A | 0~3.25A | 113.4W | 161W | 150mVp-p | ±2.0% |
| 補充說明 | 電壓調整范圍：4.5~5.5V（5V 型）、10.8~13.2V（12V 型）等 | 負載調整率均為 ±1.0% | 5Vsb（G 型）：5V@0.6A（無風扇）、5V@0.8A（有風扇） |
（3）保護功能
| 保護類型 | 規格 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105~135% | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 5.7~64.8V（依型號不同） | 關斷輸出，電源重啟后恢復 |
| 過溫度保護 | - | TSW1：溫度下降后自動恢復；TSW2：電源重啟后恢復 |
| 短路保護 | - | 打嗝模式，故障排除后自動恢復 |
四、環境與機械特性
工作環境：

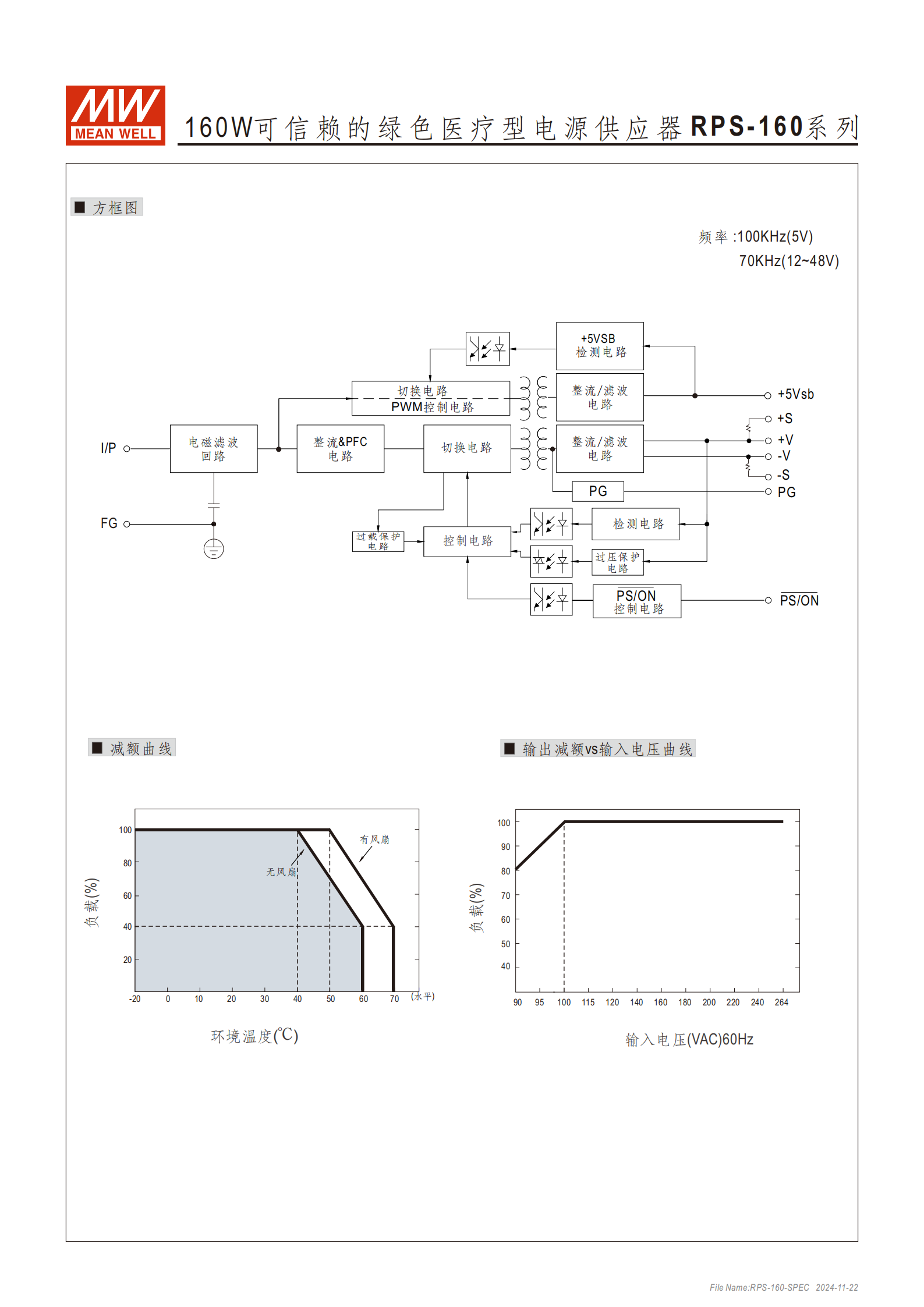

工作溫度：-20~+70℃（需參考輸出減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
操作海拔：3000 米（海拔 > 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃）

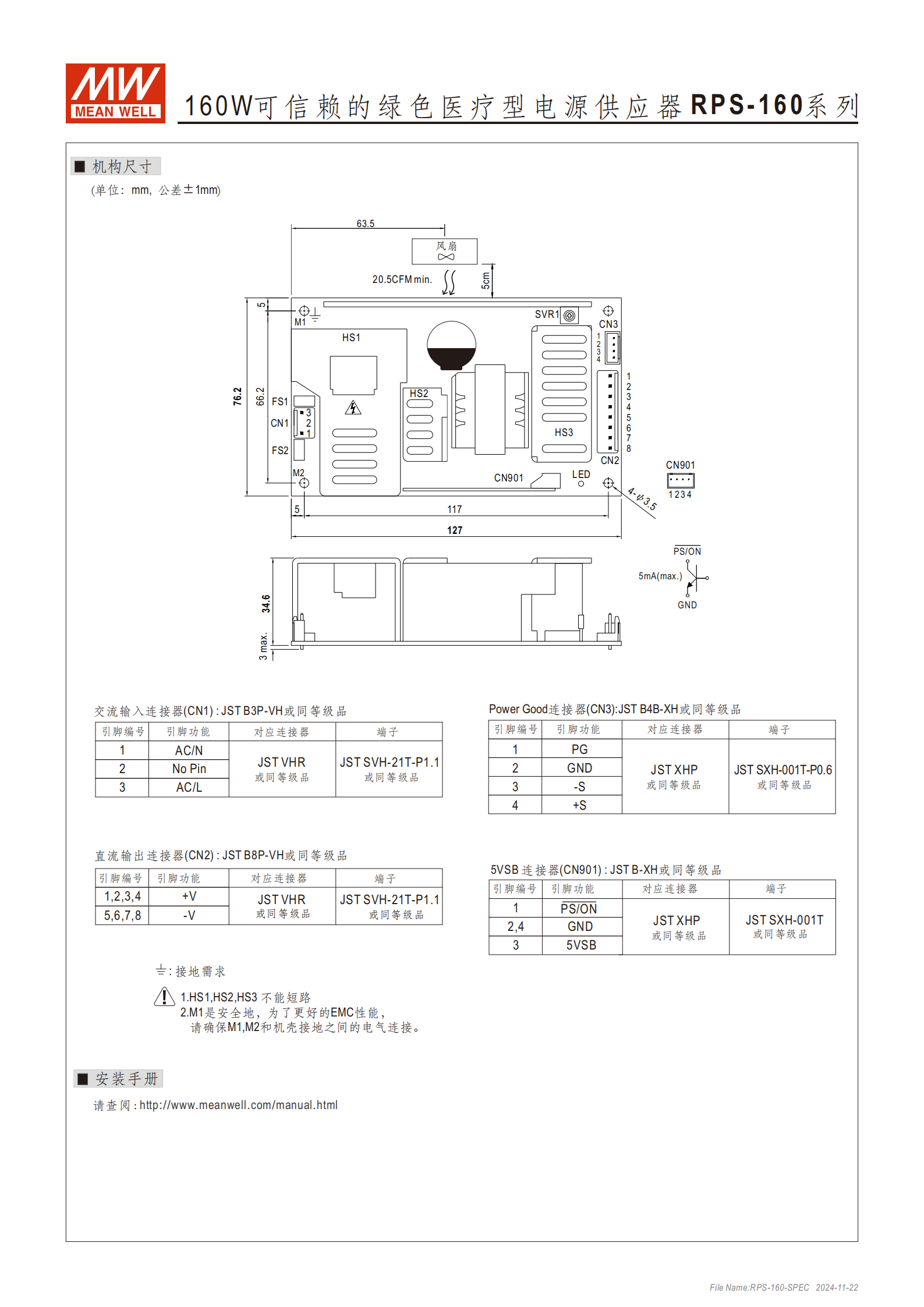

機械特性：
尺寸：127×76.2×34.6mm（5"×3"×1.36"）
重量：0.33Kg / 臺，包裝規格 36pcs/12.9Kg/0.96CUFT
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
連接器：交流輸入（CN1）JST B3P-VH 等，直流輸出（CN2）JST B8P-VH 等
五、電磁兼容（EMC）
發射標準：BS EN/EN55011（CISPR11）Class B、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3
抗擾度標準：
ESD：Level 4（15KV 空氣、8KV 接觸）
RF 場 susceptibility：Level 3（10V/m，80MHz~2.7GHz）
浪涌：Level 4（4KV Line-FG、2KV Line-Line）
電壓暫降 / 中斷：100% 中斷 250 周期等
六、應用場景
沖牙器
血液透析儀
醫療監控設備
睡眠呼吸暫停設備
泵機
4. 關鍵問題
問題 1：RPS-160 系列電源的醫療合規性核心優勢是什么？適用于哪些特定醫療場景？
答案：核心合規優勢包括：① 通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療安規認證，具備 2×MOPP 隔離等級，滿足 BF 型患者可接觸醫療系統的安全要求；② 超低漏電流（對地漏電流 < 160μA/264VAC，接觸漏電流 < 100μA/264VAC），降低患者觸電風險；③ 符合 EMC B 級標準，減少對醫療設備的電磁干擾。適用場景包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備及泵機等。
問題 2：RPS-160 系列不同輸出電壓型號的功率輸出能力差異如何？（自然風冷與強制風冷對比）
答案：功率輸出能力因輸出電壓和冷卻方式不同有明確差異，核心數據如下：
| 型號 | 自然風冷額定功率 | 強制風冷（20.5CFM）額定功率 |
|---|---|---|
| RPS□-160-5 | 103W | 155W |
| RPS□-160-12 | 112.2W | 161W |
| RPS□-160-15 | 112.5W | 159.8W |
| RPS□-160-24 | 113.4W | 159.5W |
| RPS□-160-48 | 113.4W | 161W |
| 整體來看，自然風冷下各型號額定功率集中在 103~113.4W，強制風冷可提升至 155~161W，5V 型號自然風冷功率最低，12V 和 48V 型號強制風冷功率最高。 |
問題 3：RPS-160 系列電源在極端環境下的使用限制及保護措施有哪些？
答案：① 極端環境限制：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米需降低 3.5℃，有風扇機型需降低 5℃；工作溫度范圍為 - 20~+70℃，超出需參考減額曲線調整負載；濕度需控制在 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）。② 保護措施：具備四重核心保護 —— 過負載保護（105~135% 額定功率，打嗝模式自動恢復）、過電壓保護（依型號觸發電壓 5.7~64.8V，關斷輸出重啟恢復）、過溫度保護（雙閾值設計，分別支持自動恢復和重啟恢復）、短路保護（打嗝模式，故障排除后自動恢復），同時通過低漏電流和高隔離等級保障極端環境下的使用安全。
