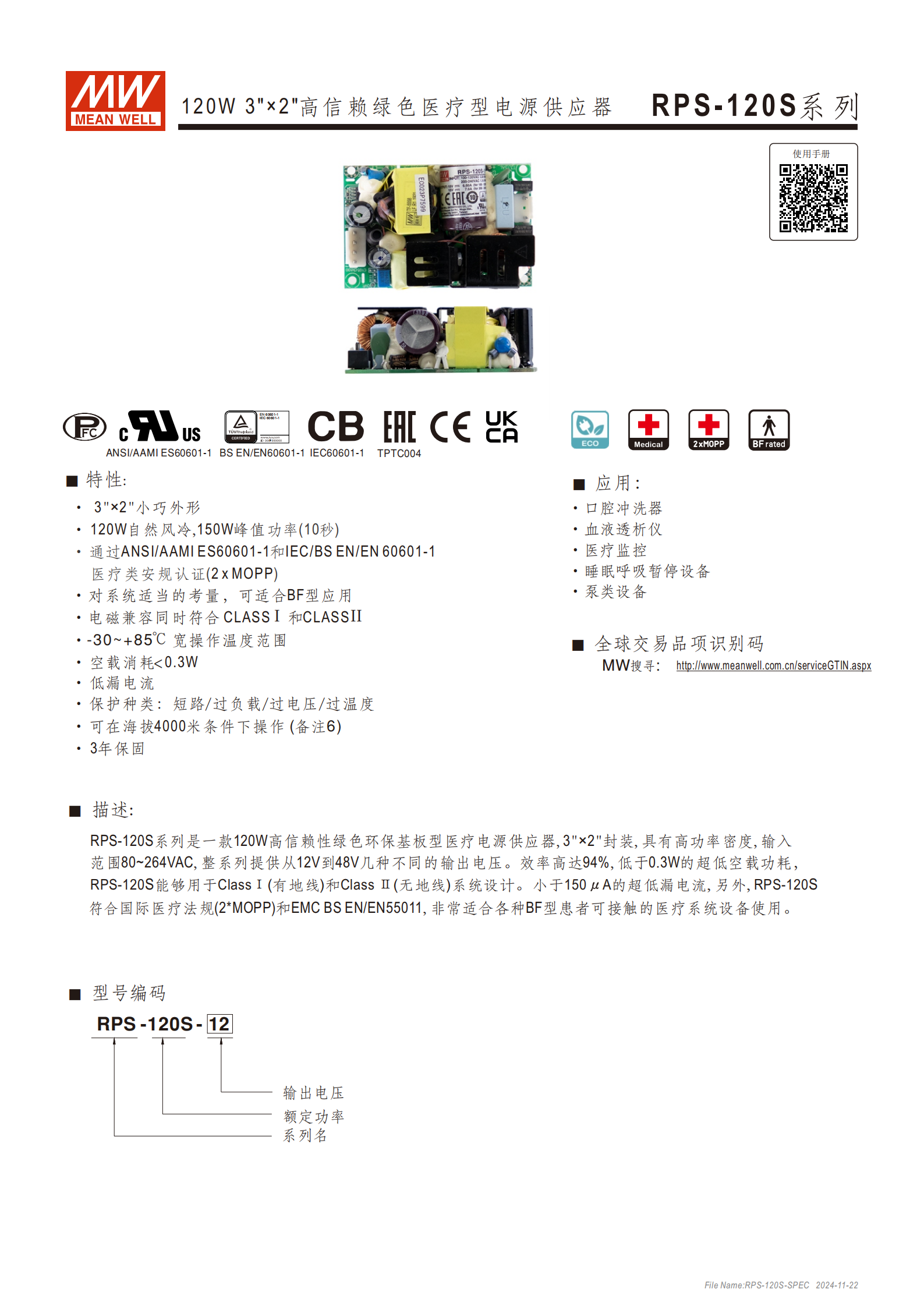

RPS-120S 系列是一款 3"×2" 封裝的 120W 高信賴綠色醫療型基板電源供應器，輸入電壓范圍 80~264VAC，提供 12V、15V、24V、27V、48V 多種輸出電壓，自然風冷下額定功率 114~120W，峰值功率 150W（10 秒），效率高達 94%，空載功耗 < 0.3W，漏電流 < 150μA，通過 2×MOPP 醫療安規認證，兼容 CLASSⅠ 和 CLASSⅡ 系統，適用于口腔沖洗器、血液透析儀等 BF 型醫療設備，具備短路 / 過負載等多重保護，工作溫度范圍 - 30~+85℃，支持 4000 米海拔操作，提供 3 年保固。
產品名稱：120W 3"×2" 高信賴綠色醫療型電源供應器（RPS-120S 系列）
核心定位：基板型醫療電源，高信賴性、綠色環保，適用于 BF 型患者可接觸的醫療系統
物理參數：尺寸 76.2×50.8×28mm（3"×2"×1.1"），單臺重量 0.13Kg，包裝規格 100pcs/14Kg/1.13CUFT

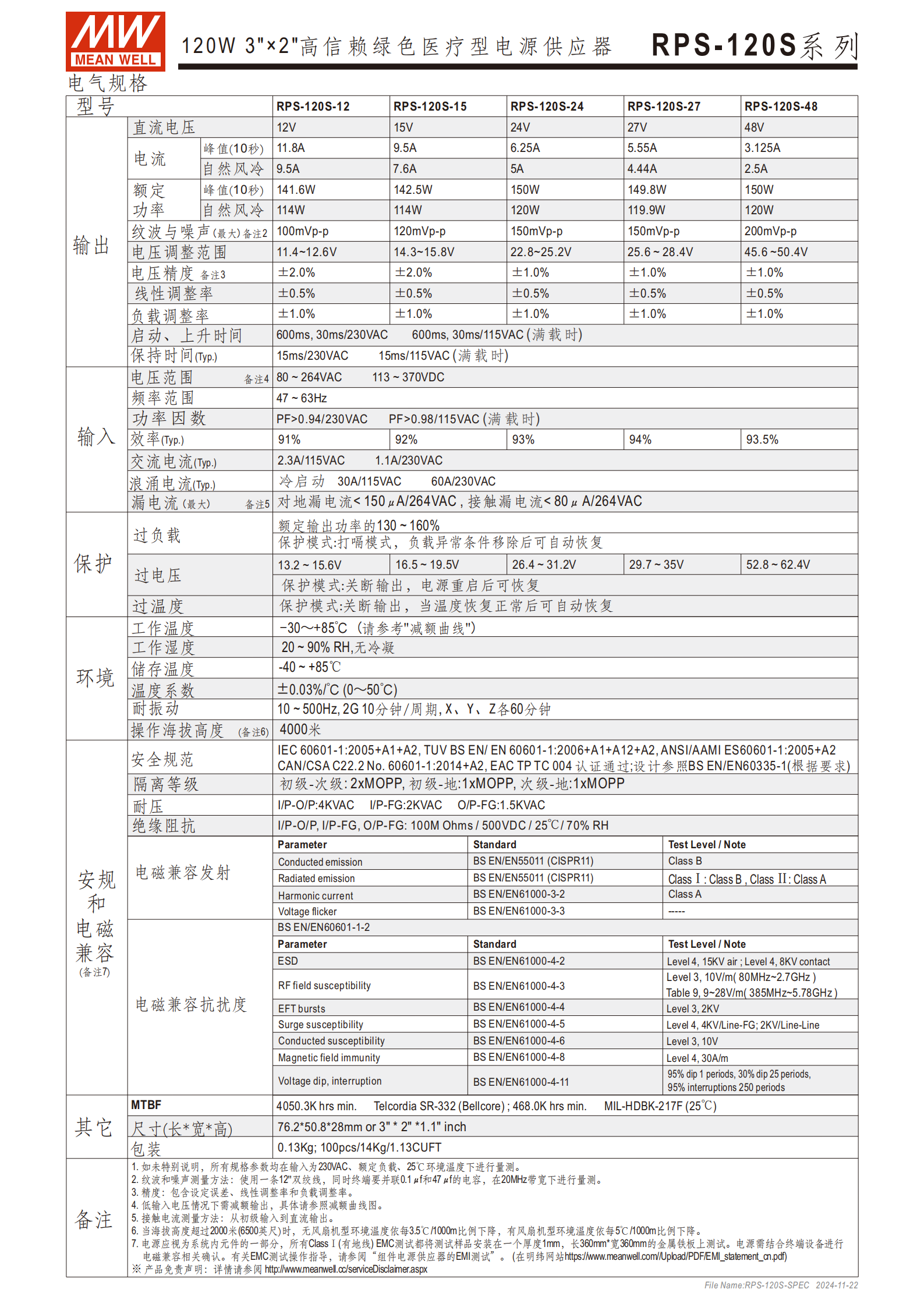

二、電氣核心規格
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 交流 80~264VAC，直流 113~370VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時，230VAC 下 PF>0.94，115VAC 下 PF>0.98 | |
| 浪涌電流 | 冷啟動 30A/115VAC、60A/230VAC | |
| 輸出參數（分型號） | 輸出電壓 & 調整范圍 | RPS-120S-12：12V（11.4~12.6V）；RPS-120S-15：15V（14.3~15.8V）；RPS-120S-24：24V（22.8~25.2V）；RPS-120S-27：27V（25.6~28.4V）；RPS-120S-48：48V（45.6~50.4V） |
| 輸出電流 | 自然風冷：9.5A/7.6A/5A/4.44A/2.5A（對應上述型號）；峰值（10 秒）：11.8A/9.5A/6.25A/5.55A/3.125A | |
| 額定功率 | 自然風冷：114W/114W/120W/119.9W/120W；峰值（10 秒）：141.6W/142.5W/150W/149.8W/150W | |
| 紋波與噪聲（最大） | 100mVp-p（12V）、120mVp-p（15V）、150mVp-p（24V/27V）、200mVp-p（48V） | |
| 調整精度 | 線性調整率 | ±0.5%（全型號） |
| 負載調整率 | ±1.0%（全型號） | |
| 啟動與保持 | 啟動 & 上升時間 | 滿載時，230VAC 下 600ms/30ms，115VAC 下 600ms/30ms |
| 保持時間（Typ） | 未明確數值，需參考標準測試條件 |
三、核心特性
安規與兼容性：通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 醫療安規認證（2×MOPP），電磁兼容符合 CLASSⅠ 和 CLASSⅡ 系統要求，BF 型醫療設備適用
能效與功耗：效率高達 94%（Typ），超低空載功耗 < 0.3W，節能環保
低漏電流：對地漏電流 < 150μA/264VAC，接觸漏電流 < 80μA/264VAC，保障醫療使用安全

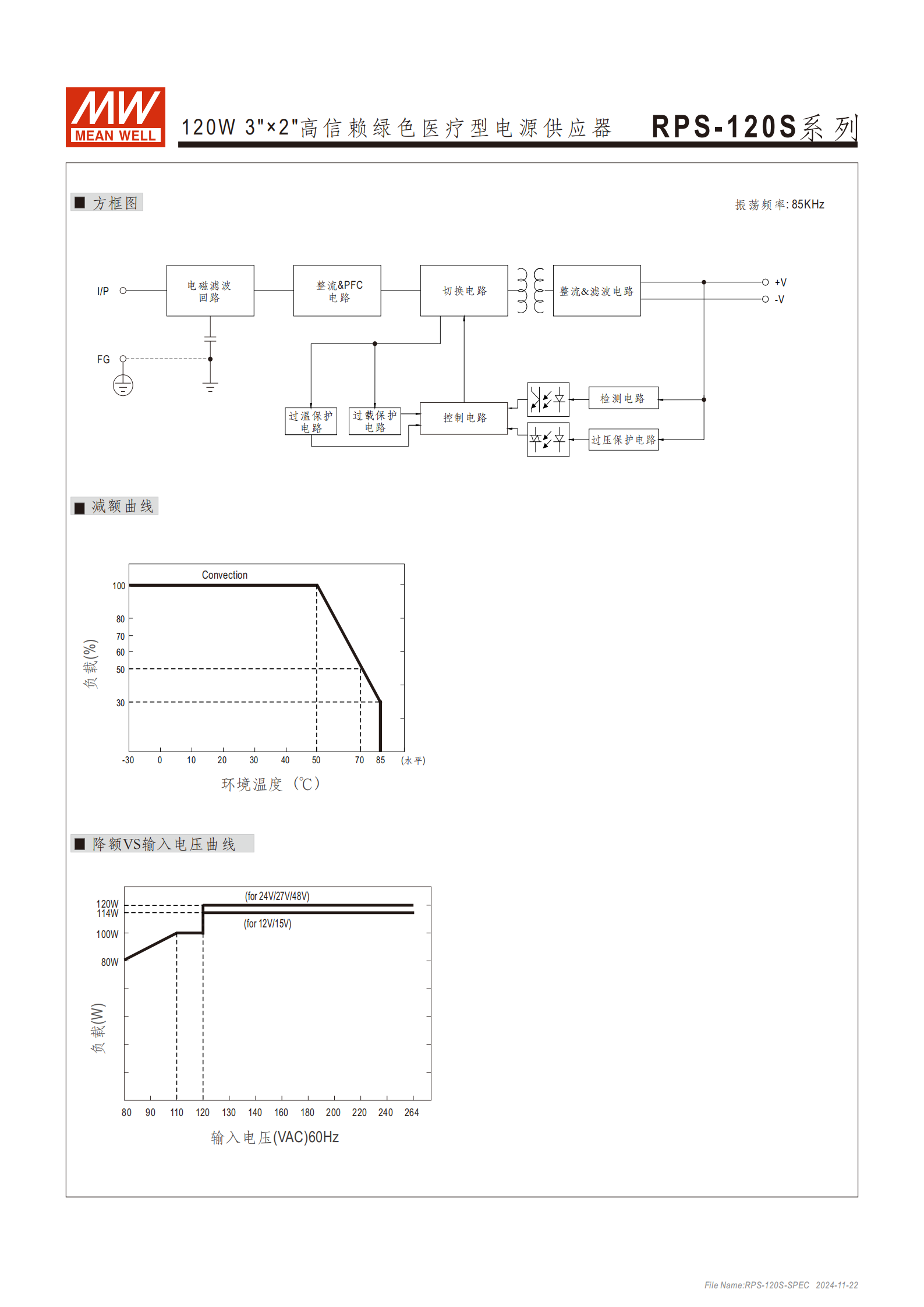

寬環境適應性：工作溫度 - 30~+85℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），可在 4000 米海拔操作
可靠性：MTBF（25℃）符合 MIL-HDBK-217F 標準，最小 4050.3K 小時；符合 Telcordia SR-332 標準，最小 468.0K 小時

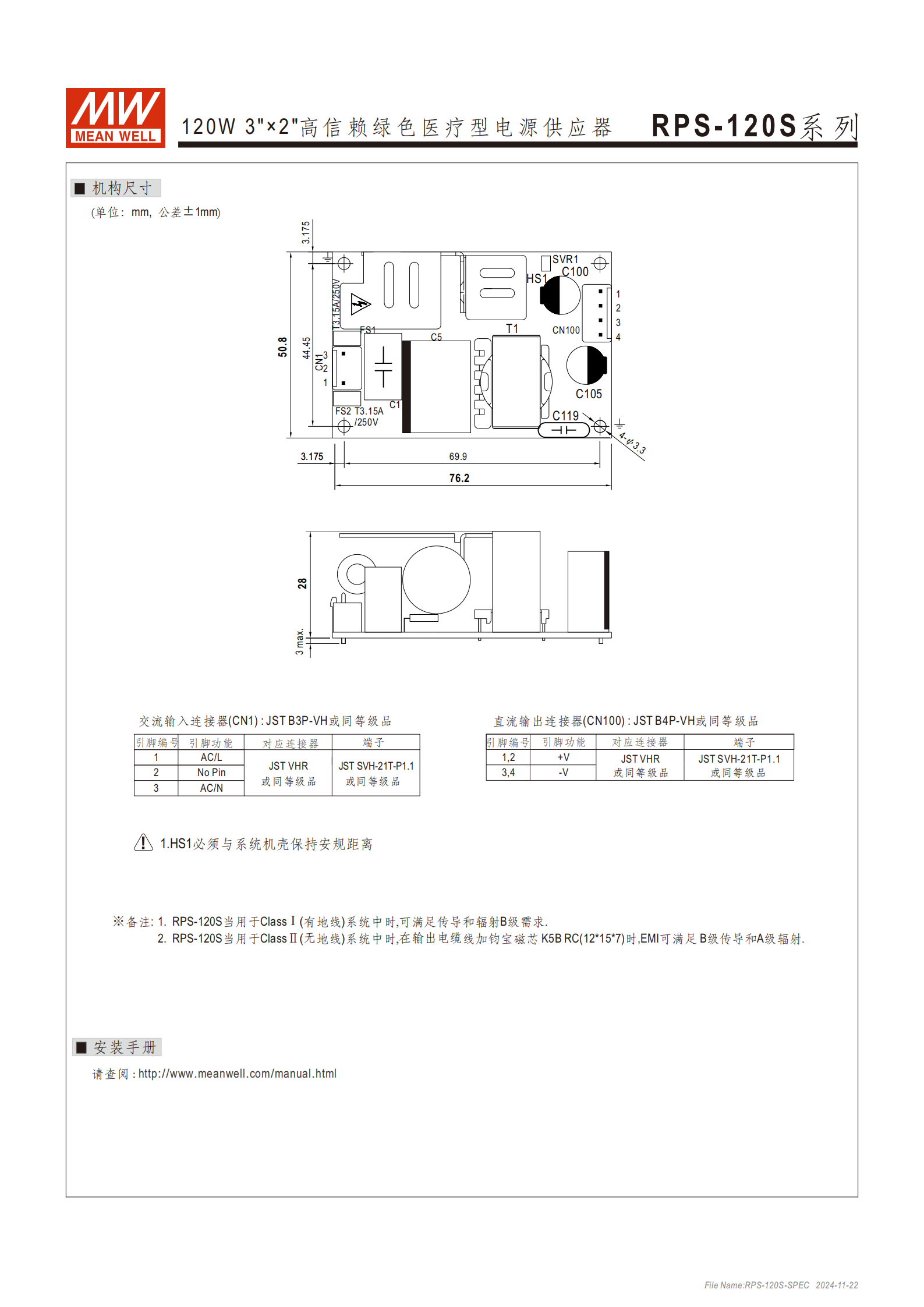

機械與安裝：耐振動 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘；交流輸入連接器為 JST B3P-VH 或同等級品，直流輸出連接器為 JST B4P-VH 或同等級品
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 短路保護 | 輸出短路 | 打嗝模式，故障移除后自動恢復 |
| 過負載保護 | 負載達到額定功率的 130~160% | 打嗝模式，故障移除后自動恢復 |
| 過電壓保護 | 輸出電壓超閾值（13.2~62.4V，分型號） | 關斷輸出，電源重啟后恢復 |
| 過溫度保護 | 溫度超出安全范圍 | 關斷輸出，溫度恢復正常后自動恢復 |
五、應用場景
口腔沖洗器
血液透析儀
醫療監控設備
睡眠呼吸暫停設備
泵類醫療設備
4. 關鍵問題
問題 1：RPS-120S 系列電源的醫療安規資質與適用場景核心要求是什么？
答案：安規資質方面，該系列通過 IEC/BS EN/EN 60601-1 和 ANSI/AAMI ES60601-1 醫療類安規認證，隔離等級達 2×MOPP，漏電流 < 150μA/264VAC（對地）、<80μA/264VAC（接觸），滿足醫療設備安全要求；適用場景核心要求是兼容 CLASSⅠ（有地線）和 CLASSⅡ（無地線）系統，可用于 BF 型患者可接觸的醫療設備，具體包括口腔沖洗器、血液透析儀、醫療監控等設備。
問題 2：RPS-120S 系列不同型號的輸出功率與電壓調整范圍有何差異？
答案：輸出功率（自然風冷額定）方面，12V 和 15V 型號為 114W，24V 和 48V 型號為 120W，27V 型號為 119.9W；峰值功率（10 秒）均接近或達到 150W（12V 型號 141.6W、15V 型號 142.5W、27V 型號 149.8W，24V 和 48V 型號 150W）。電壓調整范圍差異如下：12V 型號 11.4~12.6V、15V 型號 14.3~15.8V、24V 型號 22.8~25.2V、27V 型號 25.6~28.4V、48V 型號 45.6~50.4V。
問題 3：RPS-120S 系列電源的環境適應性與關鍵保護功能如何？
答案：環境適應性方面，工作溫度范圍 - 30~+85℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃，可在 4000 米海拔操作，耐振動 10~500Hz、2G；關鍵保護功能包括四類：①短路保護（打嗝模式，自動恢復）；②過負載保護（130~160% 額定功率，打嗝模式自動恢復）；③過電壓保護（分型號閾值 13.2~62.4V，關斷輸出，重啟恢復）；④過溫度保護（關斷輸出，溫度正常后自動恢復），全面保障電源與后端設備安全。
