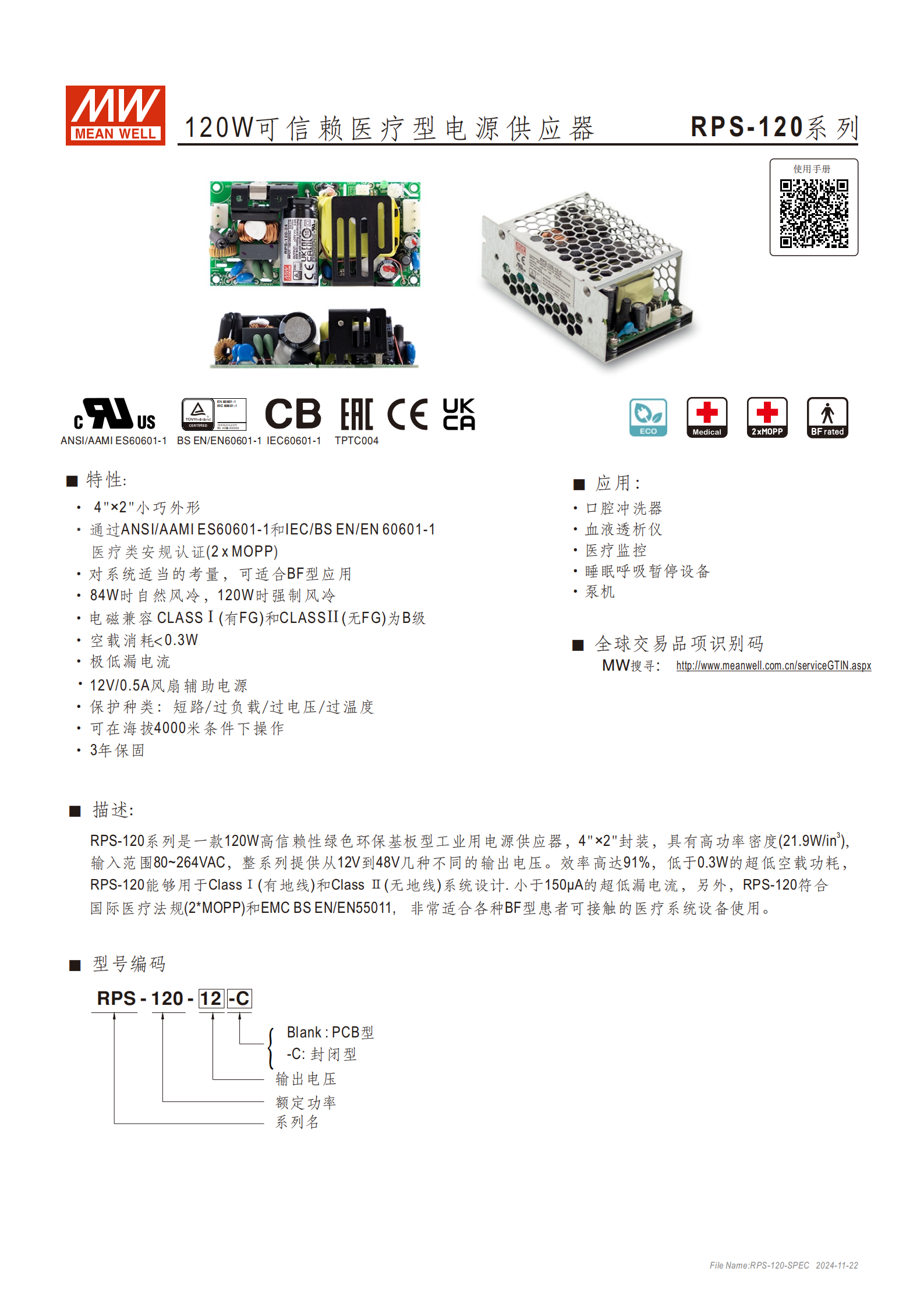

RPS-120 系列是一款120W 高信賴性醫療型電源供應器，具備4"×2" 小巧外形，通過IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP） ，支持80~264VAC 寬輸入電壓，輸出電壓涵蓋 12V~48V 多種規格，自然風冷下額定功率 84W、強制風冷（10CFM）下 120W，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，超低漏電流（<150μA） ，適用于口腔沖洗器、血液透析儀等 BF 型醫療設備，可在海拔 4000 米環境操作，提供3 年保固。
產品定位：RPS-120 系列是一款120W 高信賴性綠色環保基板型醫療用電源供應器，專注于 BF 型患者可接觸醫療設備的供電需求。
核心優勢：
尺寸小巧：4"×2" 封裝，功率密度達21.9W/in3；
安規合規：通過IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1等醫療類安規認證，滿足2×MOPP隔離等級；
低耗低漏：空載功耗 **<0.3W**，對地漏電流 **<150μA/264VAC**，接觸漏電流 **<80μA/264VAC**；
環境適應性：可在海拔 4000 米條件下操作，工作溫度范圍 **-30~+70℃**（需參考減額曲線）；
質保服務：提供3 年保固。
二、電氣核心參數
（1）輸入規格
| 項目 | 參數詳情 |
|---|---|
| 電壓范圍 | 80~264VAC、113~370VDC |
| 頻率范圍 | 47~63Hz |
| 浪涌電流（冷啟動） | 30A/115VAC、60A/230VAC |
（2）輸出規格（不同型號核心參數）
| 型號 | 輸出電壓 | 強制風冷（10CFM） | 自然風冷 | 額定功率（強制 / 自然） | 電壓精度 |
|---|---|---|---|---|---|
| RPS-120-12□ | 12V（11.4~12.6V 可調） | 10A | 7.0A | 120W / 84W | ±2.0% |
| RPS-120-15□ | 15V（14.3~15.8V 可調） | 8A | 5.6A | 120W / 84W | ±2.0% |
| RPS-120-24□ | 24V（22.8~25.2V 可調） | 5A | 3.5A | 120W / 84W | ±1.0% |
| RPS-120-27□ | 27V（25.6~28.4V 可調） | 4.5A | 3.15A | 121.5W / 85W | ±1.0% |
| RPS-120-48□ | 48V（45.6~50.4V 可調） | 2.5A | 1.75A | 120W / 84W | ±1.0% |
補充輸出特性：
紋波與噪聲：最大 100~150mVp-p（依型號而定）；
線性調整率：均為 ±0.5%；
負載調整率：均為 ±1.0%；
風扇輔助電源：12V@0.5A，僅用于電源散熱風扇供電。
（3）保護功能
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 115~150% | 打嗝模式，移除異常后自動恢復 |
| 過電壓 | 13.2~62.4V（依型號而定） | 關斷輸出，重啟電源恢復 |
| 過溫度 | 超溫閾值 | 關斷輸出，重啟電源恢復 |
| 短路保護 | 輸出短路 | 打嗝模式，移除異常后自動恢復 |
三、結構與連接

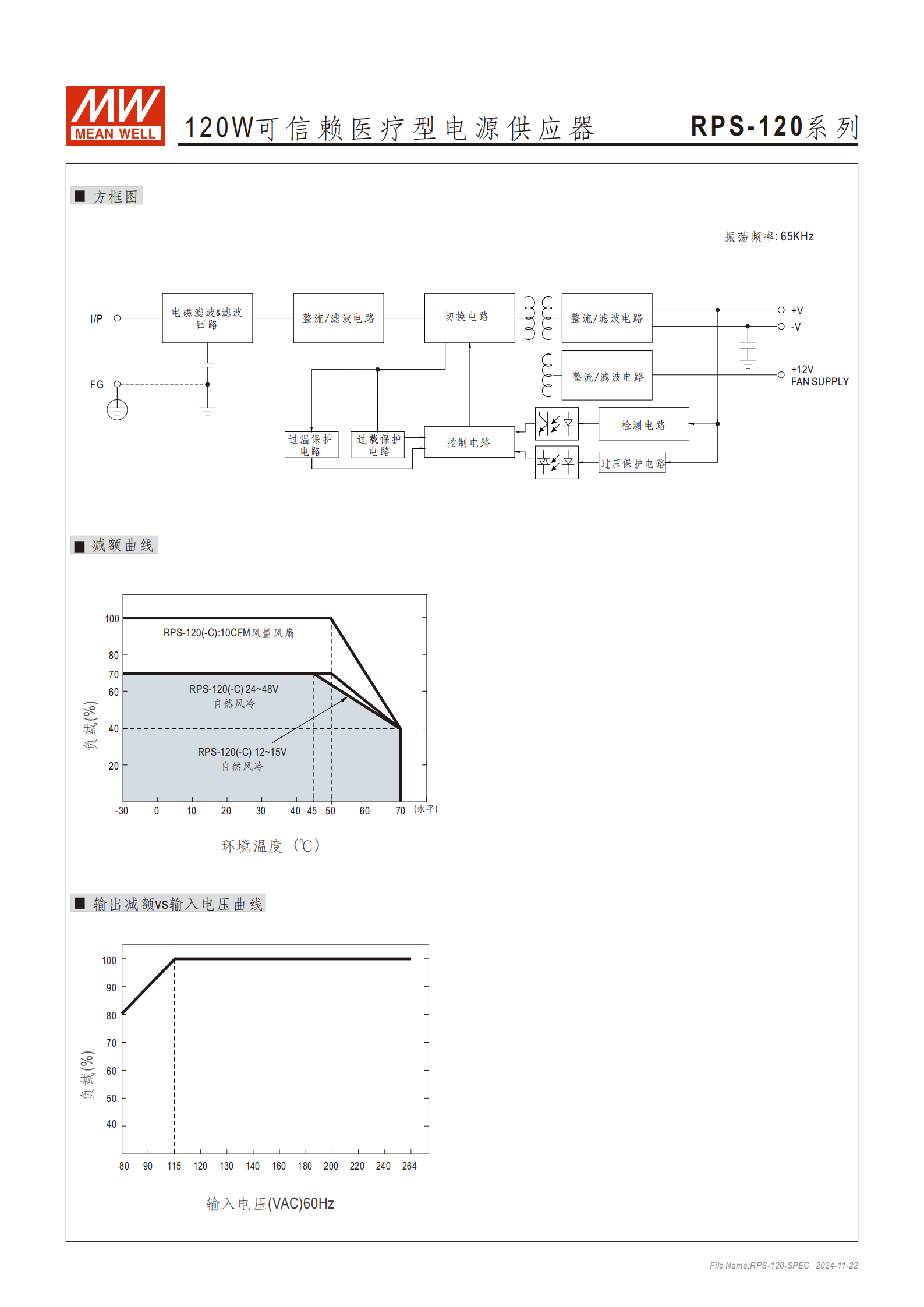

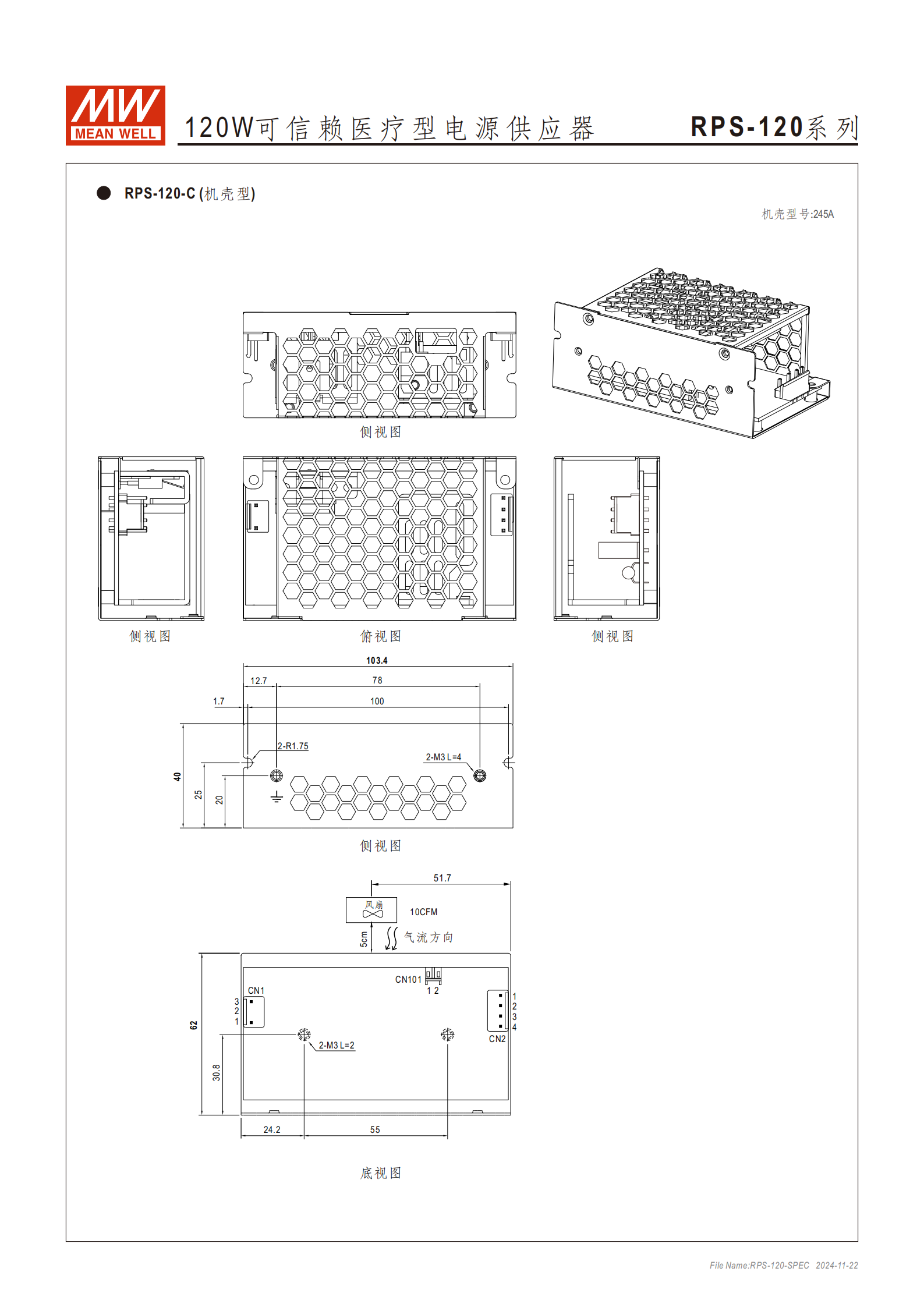

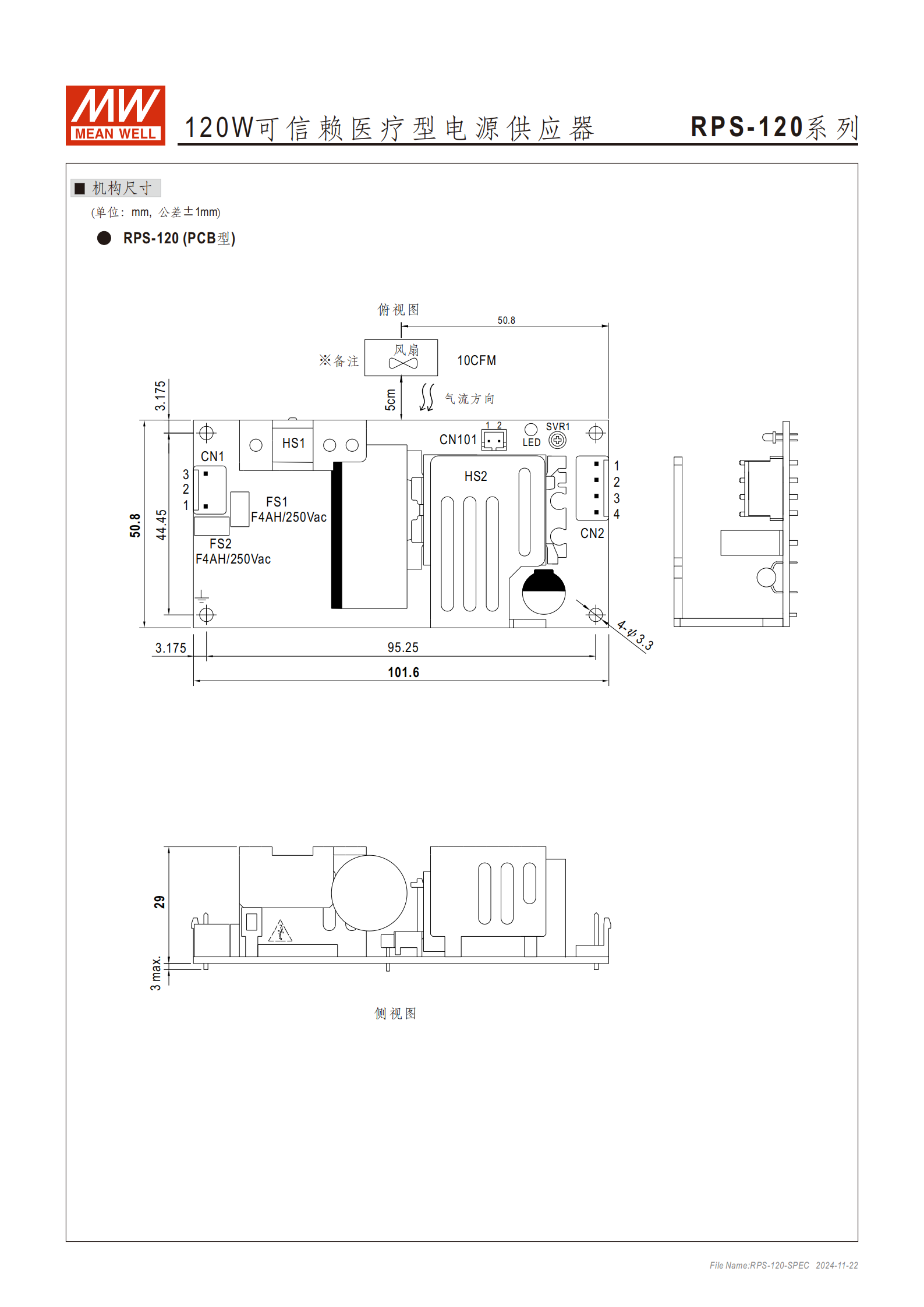

（1）產品尺寸與重量
| 類型 | 尺寸 | 重量（Kg） | 包裝規格 |
|---|---|---|---|
| PCB 型（Blank） | 101.6×50.8×29 | 0.15 | 72pcs/11.8Kg/0.84CUFT |
| 機殼型（-C） | 103.4×62×40 | 0.24 | 60pcs/15.4Kg/1.06CUFT |

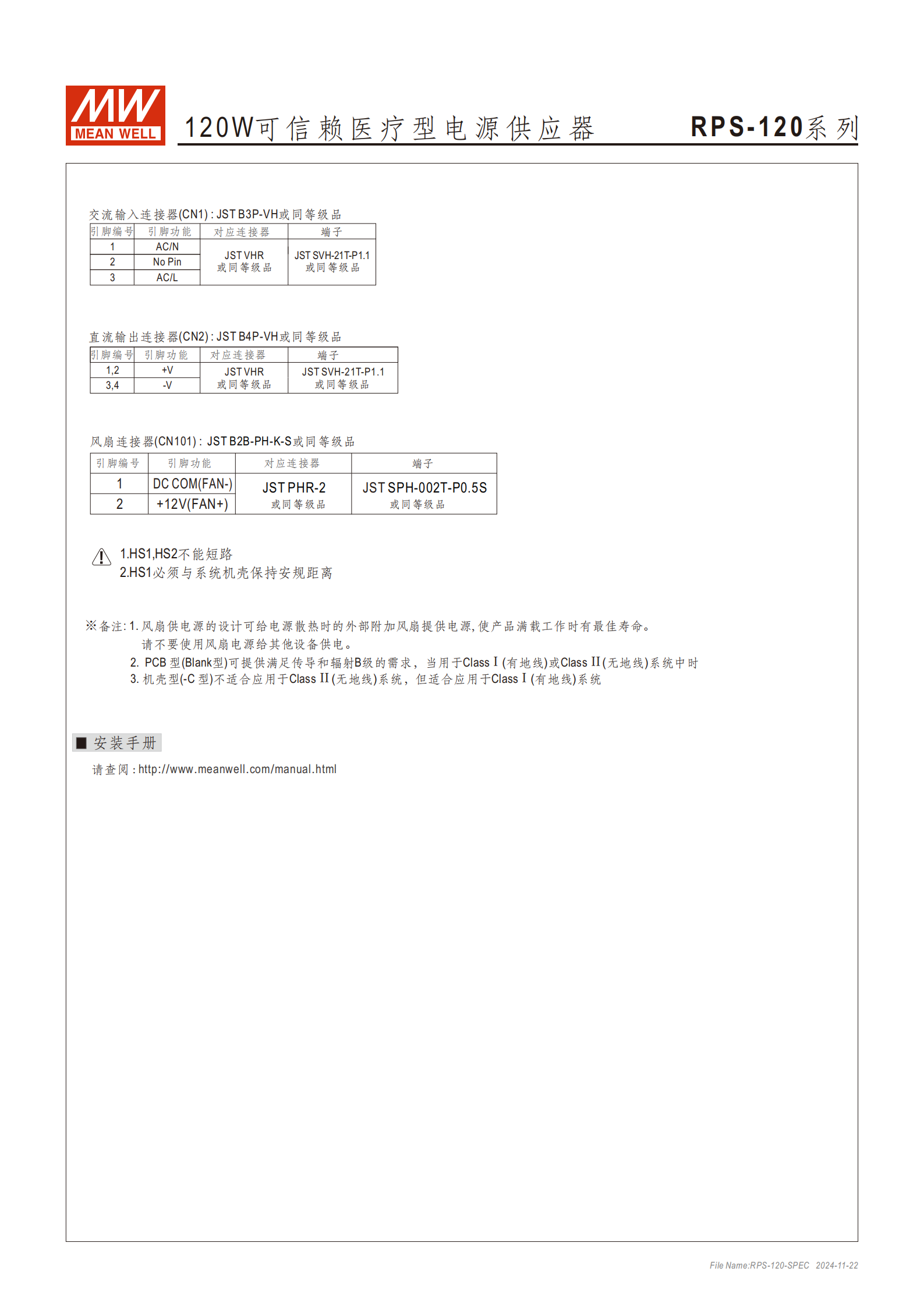

（2）連接器規格
| 連接器類型 | 型號 | 引腳功能 | 對應端子 |
|---|---|---|---|
| 交流輸入（CN1） | JST B3P-VH（或同等級） | 1 腳 AC/N、3 腳 AC/L、2 腳無引腳 | JST SVH-21T-P1.1（或同等級） |
| 直流輸出（CN2） | JST B4P-VH（或同等級） | 1、2 腳 + V；3、4 腳 - V | JST SVH-21T-P1.1（或同等級） |
| 風扇（CN101） | JST B2B-PH-K-S（或同等級） | 1 腳 DC COM（FAN-）；2 腳 + 12V（FAN+） | JST SPH-002T-P0.5S（或同等級） |
（3）安裝注意事項
PCB 型支持 ClassⅠ（有地線）和 ClassⅡ（無地線）系統，機殼型僅支持 ClassⅠ（有地線）系統；
HS1、HS2 不可短路，且 HS1 需與系統機殼保持安規距離；
風扇電源僅用于散熱風扇，不可給其他設備供電。
四、應用場景
適用設備：口腔沖洗器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備、泵機等 BF 型醫療系統設備。
4. 關鍵問題
問題 1：RPS-120 系列電源的核心合規性與適用場景是什么？
答案：核心合規性方面，該系列通過IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1等醫療類安規認證，滿足2×MOPP隔離等級，漏電流 < 150μA，電磁兼容（傳導 / 輻射）達 Class B 級，符合 BF 型醫療設備使用要求；適用場景聚焦醫療領域，包括口腔沖洗器、血液透析儀、醫療監控、睡眠呼吸暫停設備、泵機等患者可接觸的醫療系統設備。
問題 2：RPS-120 系列不同型號的輸出功率與電壓調節范圍有何差異？
答案：輸出功率方面，所有型號強制風冷（10CFM）下額定功率約 120W（RPS-120-27□為 121.5W），自然風冷下約 84W（RPS-120-27□為 85W）；電壓調節范圍差異如下：
| 型號 | 電壓調節范圍 |
|---|---|
| RPS-120-12□ | 11.4~12.6V |
| RPS-120-15□ | 14.3~15.8V |
| RPS-120-24□ | 22.8~25.2V |
| RPS-120-27□ | 25.6~28.4V |
| RPS-120-48□ | 45.6~50.4V |
問題 3：RPS-120 系列的保護功能有哪些，對應的恢復方式是什么？
答案：該系列具備四重保護功能，具體如下：
| 保護功能 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115~150% | 打嗝模式，移除負載異常后自動恢復 |
| 過電壓保護 | 依型號不同為 13.2~62.4V | 關斷輸出，重啟電源后恢復正常 |
| 過溫度保護 | 超過設定溫度閾值 | 關斷輸出，重啟電源后恢復正常 |
| 短路保護 | 輸出端發生短路 | 打嗝模式，移除短路故障后自動恢復 |
