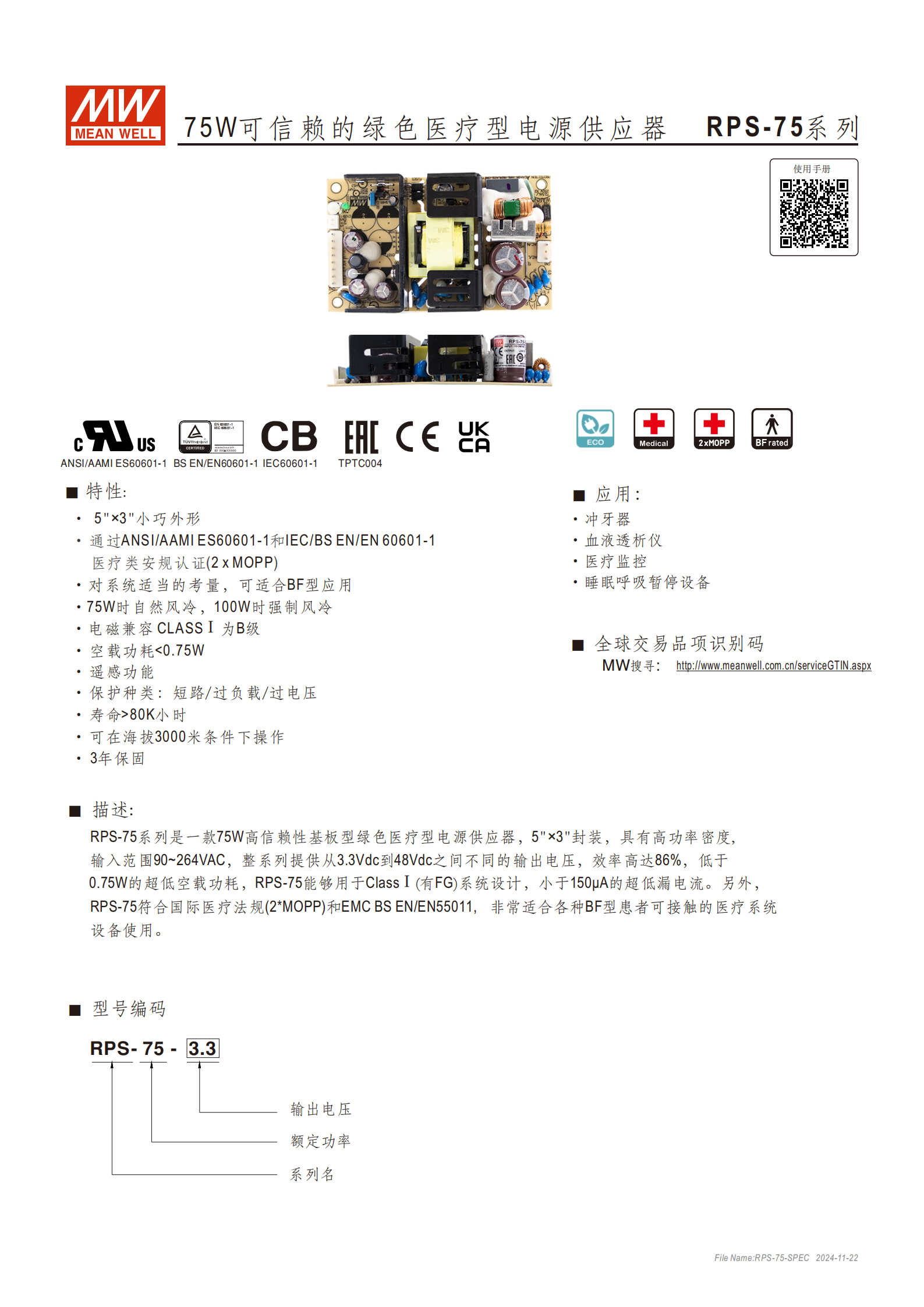

RPS-75 系列是一款 75W 高信賴性基板型綠色醫療型電源供應器，采用 “5×3” 封裝，輸入范圍 90~264VAC，輸出電壓覆蓋 3.3Vdc~48Vdc，效率高達 86%，超低空載功耗 < 0.75W、漏電流 < 150μA，通過 2×MOPP 醫療類安規認證及 EMC Class B 級認證，適用于沖牙器、血液透析儀等 BF 型醫療設備，支持自然風冷（75W）和強制風冷（100W），可在海拔 3000 米環境操作，具備短路 / 過負載 / 過電壓保護，MTBF 最長達 2837.6K 小時，提供 3 年保固。
產品名稱：RPS-75 系列 75W 可信賴的綠色醫療型電源供應器
核心定位：基板型高功率密度醫療電源，專為 BF 型患者可接觸醫療設備設計
關鍵優勢：通過 2×MOPP 醫療安規認證、EMC Class B 級認證，超低空載功耗、漏電流，高可靠性
基本參數：
封裝尺寸：127×76.2×31mm（5"×3"×1.22"）
重量：0.26Kg / 臺，包裝規格 63pcs/16.3Kg/1.28CUFT
操作海拔：3000 米（超 2000 米需按規則降額）
使用壽命：MTBF 最小 2837.6K 小時（Telcordia SR-332 標準）、446.8K 小時（MIL-HDBK-217F 標準，25℃）
保固期限：3 年

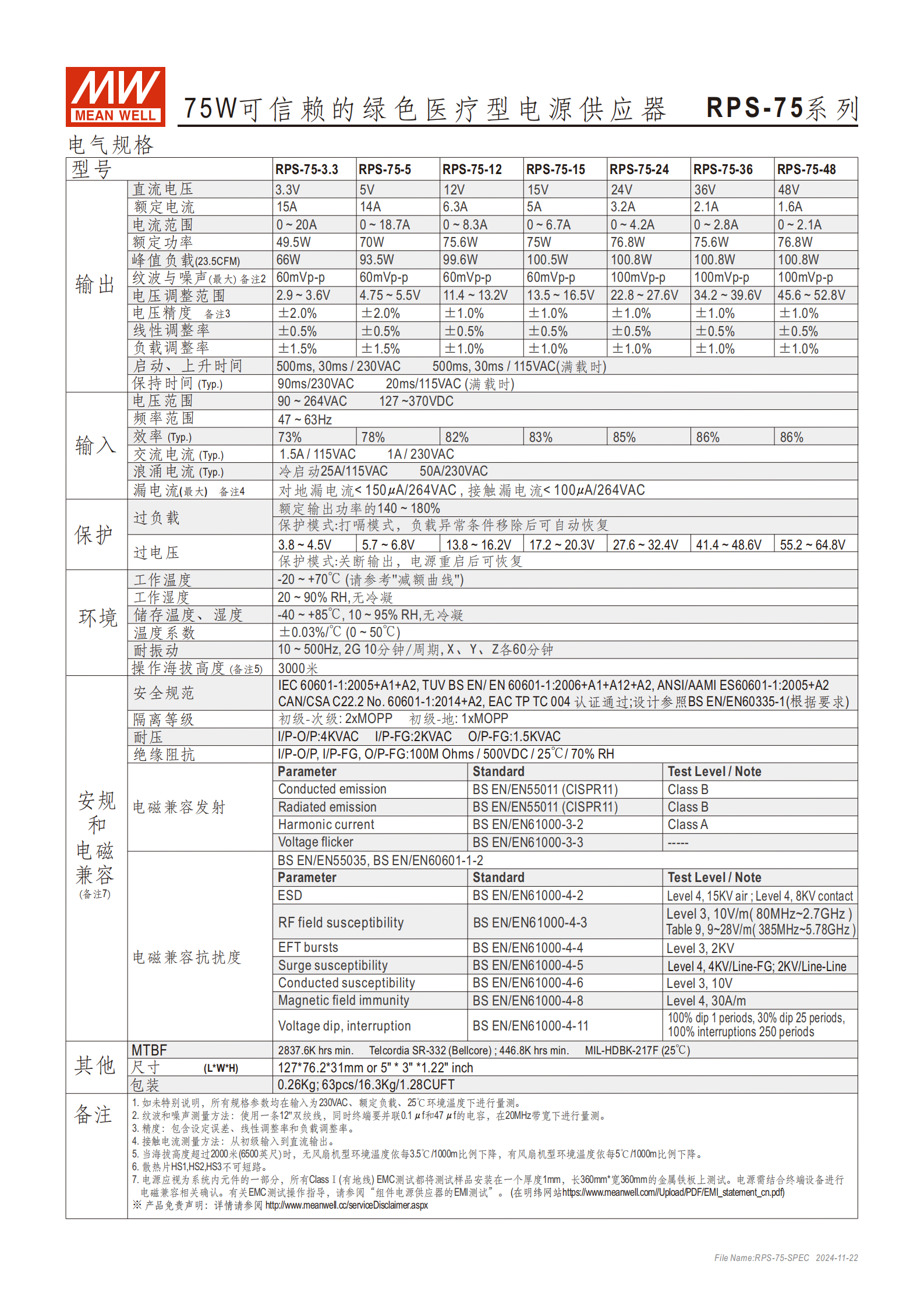

二、電氣規格詳情
（1）輸出參數表
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 峰值負載（23.5CFM） | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|---|
| RPS-75-3.3 | 3.3V | 15A | 0~20A | 49.5W | 66W | 60mVp-p | 2.9~3.6V |
| RPS-75-5 | 5V | 14A | 0~18.7A | 70W | 93.5W | 60mVp-p | 4.75~5.5V |
| RPS-75-12 | 12V | 6.3A | 0~8.3A | 75.6W | 99.6W | 60mVp-p | 11.4~13.2V |
| RPS-75-15 | 15V | 5A | 0~6.7A | 75W | 100.5W | 60mVp-p | 13.5~16.5V |
| RPS-75-24 | 24V | 3.2A | 0~4.2A | 76.8W | 100.8W | 100mVp-p | 22.8~27.6V |
| RPS-75-36 | 36V | 2.1A | 0~2.8A | 75.6W | 100.8W | 100mVp-p | 34.2~39.6V |
| RPS-75-48 | 48V | 1.6A | 0~2.1A | 76.8W | 100.8W | 100mVp-p | 45.6~52.8V |
（2）精度與輸入?yún)?shù)
電壓精度：線性調整率 ±0.5%，負載調整率 ±1.0%~±1.5%（因型號而異）
輸入電壓：90~264VAC（交流）、127~370VDC（直流）
輸入頻率：47~63Hz
交流電流：1.5A/115VAC、1A/230VAC（典型值）
效率：典型值 73%~86%（因型號而異，24V/36V 型號最高 86%）
漏電流：對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC
（3）啟動與保持特性
啟動 / 上升時間：90ms/230VAC、20ms/115VAC（滿載）
保持時間：500ms（230VAC）、30ms（115VAC，滿載）
三、認證與電磁兼容
安規認證：IEC 60601-1:2005+A1+A2、BS EN/EN 60601-1:2006+A1+A12+A2 等，隔離等級 2×MOPP（初級 - 次級）、1×MOPP（初級 - 地）
電磁兼容（發射）：
傳導發射：BS EN/EN55011（CISPR11）Class B
輻射發射：BS EN/EN55011（CISPR11）Class B
諧波電流：BS EN/EN61000-3-2 Class A
電磁兼容（抗擾度）：符合 BS EN/EN55035、BS EN/EN60601-1-2，涵蓋 ESD、EFT、浪涌等 Level 3~4 測試
四、保護功能
過負載保護：觸發閾值為額定輸出功率的 140~180%，保護模式為打嗝模式，異常移除后自動恢復
過電壓保護：觸發電壓 3.8~64.8V（因型號而異），保護模式為關斷輸出，電源重啟后恢復
其他保護：短路保護（含相關回路保護）
五、環境適應性

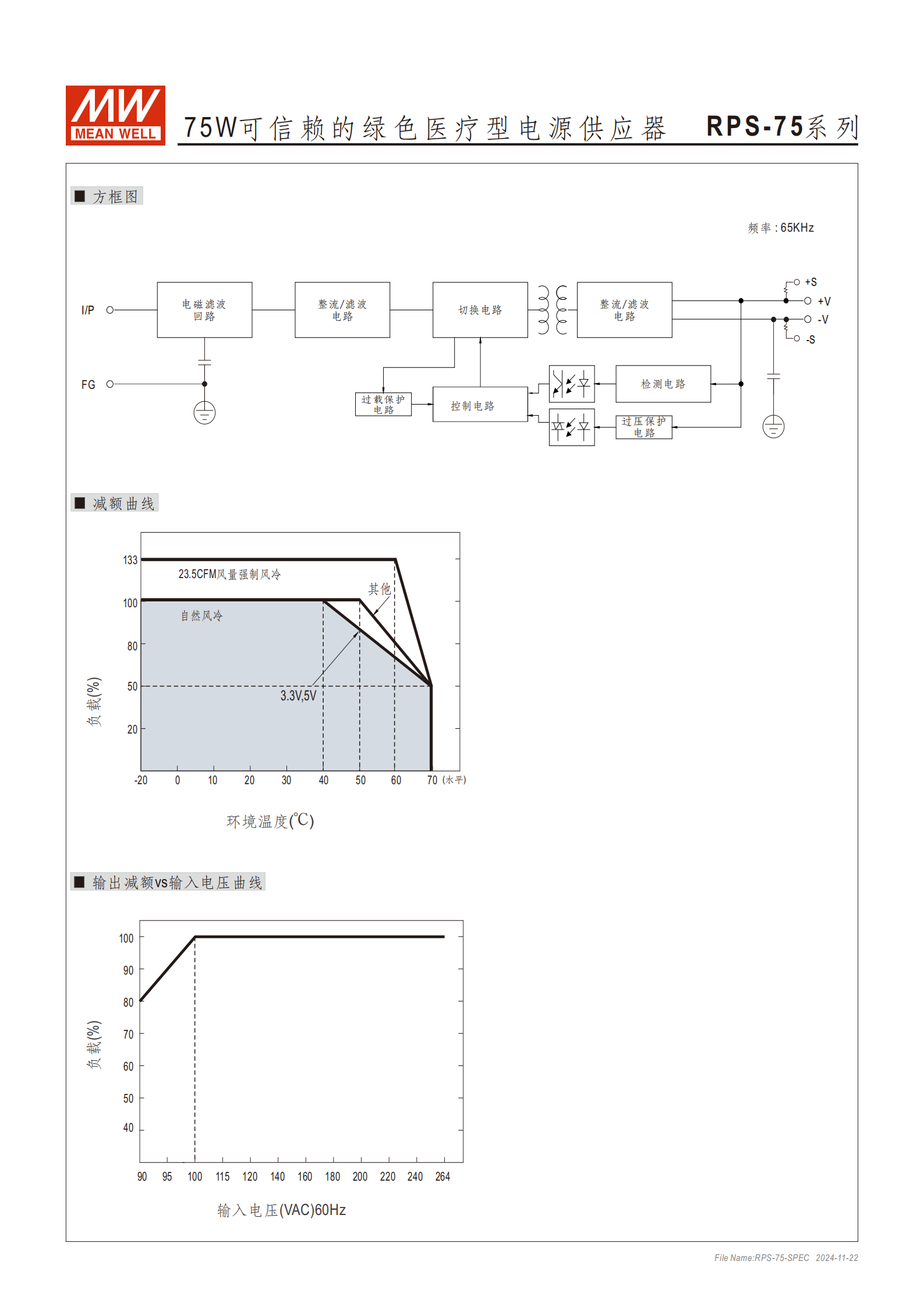

工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
減額要求：海拔超 2000 米時，無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃

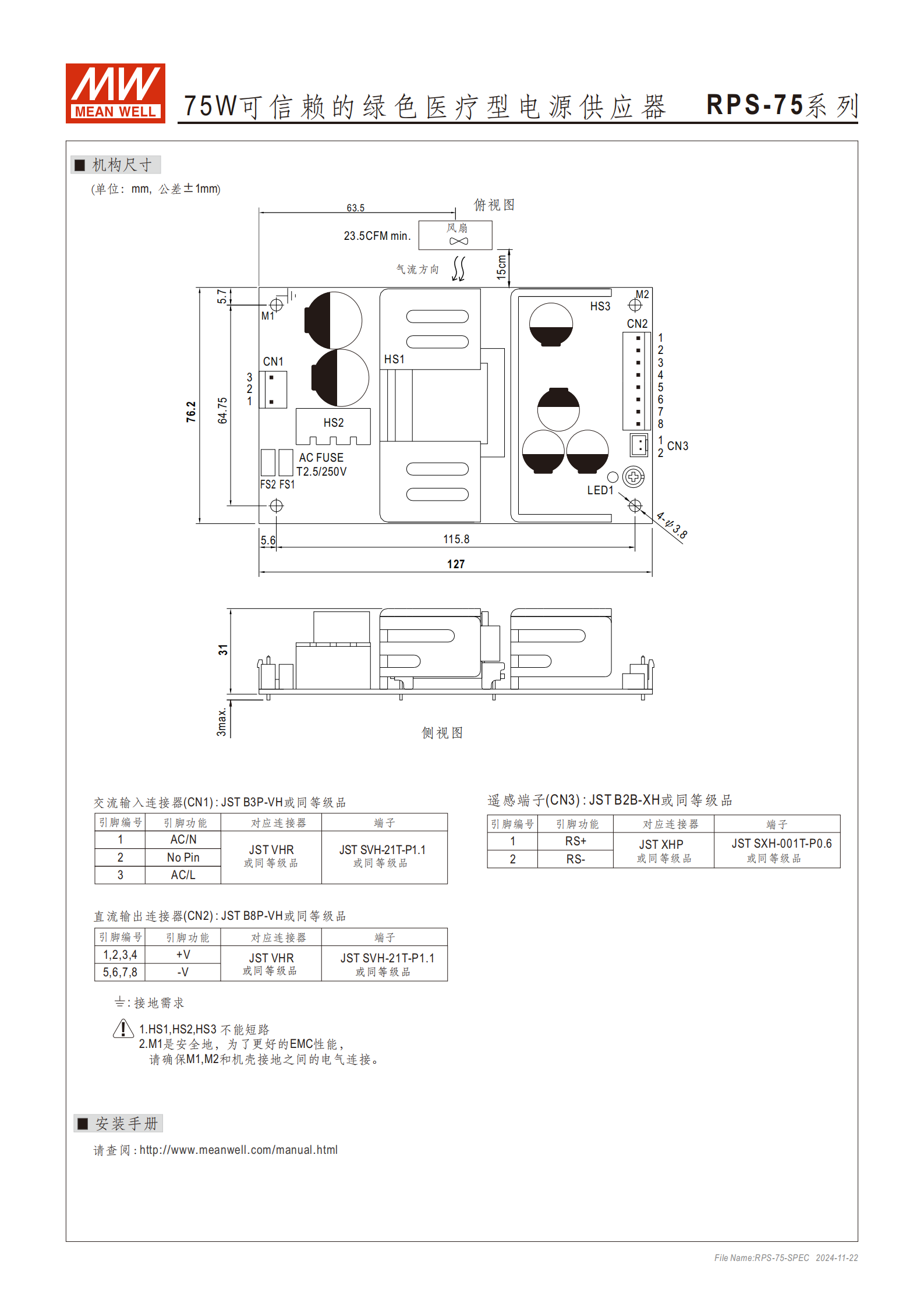

六、機構與連接
連接器型號：
交流輸入（CN1）：JST B3P-VH 或同等級品
直流輸出（CN2）：JST B8P-VH 或同等級品
遙感端子（CN3）：JST B2B-XH 或同等級品
接地要求：HS1、HS2、HS3 不可短路；M1 為安全地，需與 M2 及機殼接地保持電氣連接以優化 EMC 性能
保險絲：AC FUSE T2.5/250V（FS1、FS2）
4. 關鍵問題
問題 1：RPS-75 系列電源的核心醫療合規性的優勢是什么？適用于哪些醫療場景？
答案：核心合規優勢在于通過2×MOPP 醫療類安規認證（符合 IEC/BS EN/EN 60601-1 等國際標準），漏電流 < 150μA（對地漏）、<100μA（接觸漏），滿足 BF 型患者可接觸設備的安全要求，且 EMC 達到 Class B 級，電磁干擾低；適用場景包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等醫療系統。
問題 2：RPS-75 系列不同型號的輸出功率與峰值負載能力有何差異？核心輸出特性是什么？
答案：額定功率覆蓋 49.5W（RPS-75-3.3）~76.8W（RPS-75-24/48），峰值負載（23.5CFM 強制風冷）為 66W（RPS-75-3.3）~100.8W（24V/36V/48V 型號）；核心輸出特性包括：輸出電壓 3.3V~48V 可選，電流范圍 0~20A，紋波噪聲最大 100mVp-p，電壓調整范圍 2.9V~52.8V（因型號而異），電壓精度高（線性調整率 ±0.5%），支持遙感功能。
問題 3：RPS-75 系列電源的工作環境限制與可靠性保障有哪些關鍵指標？
答案：工作環境限制：操作溫度 - 20~+70℃（需按減額曲線調整），工作濕度 20~90% RH（無冷凝），最大操作海拔 3000 米（超 2000 米需降額）；可靠性保障指標：MTBF 最小 2837.6K 小時（Telcordia 標準），具備短路、過負載、過電壓三重保護，超低空載功耗 < 0.75W，效率高達 86%，3 年保固，且耐振動（2G、10~500Hz）、絕緣阻抗達 100M Ohms（500VDC）。
