產品核心定位
類型：65W 高信賴性基板型綠色醫療電源
核心優勢：0.1W 超低空載功耗、<100μA 漏電流、2×MOPP 醫療認證、CLASS Ⅱ B 級電磁兼容
適用場景：BF 型患者可接觸醫療設備（沖牙器、血液透析儀等）
2. 關鍵型號及規格（7 款核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 核心參數亮點 |
|---|---|---|---|---|
| RPS-65-3.3 | 3.3V | 10A | 33W | 紋波 80mVp-p |
| RPS-65-5 | 5V | 10A | 50W | 紋波 80mVp-p |
| RPS-65-7.5 | 7.5V | 8A | 60W | 紋波 80mVp-p |
| RPS-65-12 | 12V | 5.42A | 65W | 效率 88%、紋波 120mVp-p |
| RPS-65-15 | 15V | 4.34A | 65.1W | 電壓精度 ±1.0% |
| RPS-65-24 | 24V | 2.71A | 65W | 效率 90% |
| RPS-65-48 | 48V | 1.36A | 65.3W | 效率 91%（最高） |
3. 共性關鍵參數
輸入：80~264VAC（寬電壓）、47~63Hz
環境：-30~+70°C 工作溫度、4000 米操作海拔
保護：短路 / 過負載（打嗝模式自動恢復）/ 過電壓（重啟恢復）
尺寸：76.2×50.8×24mm（3"×2"）、3 年保固

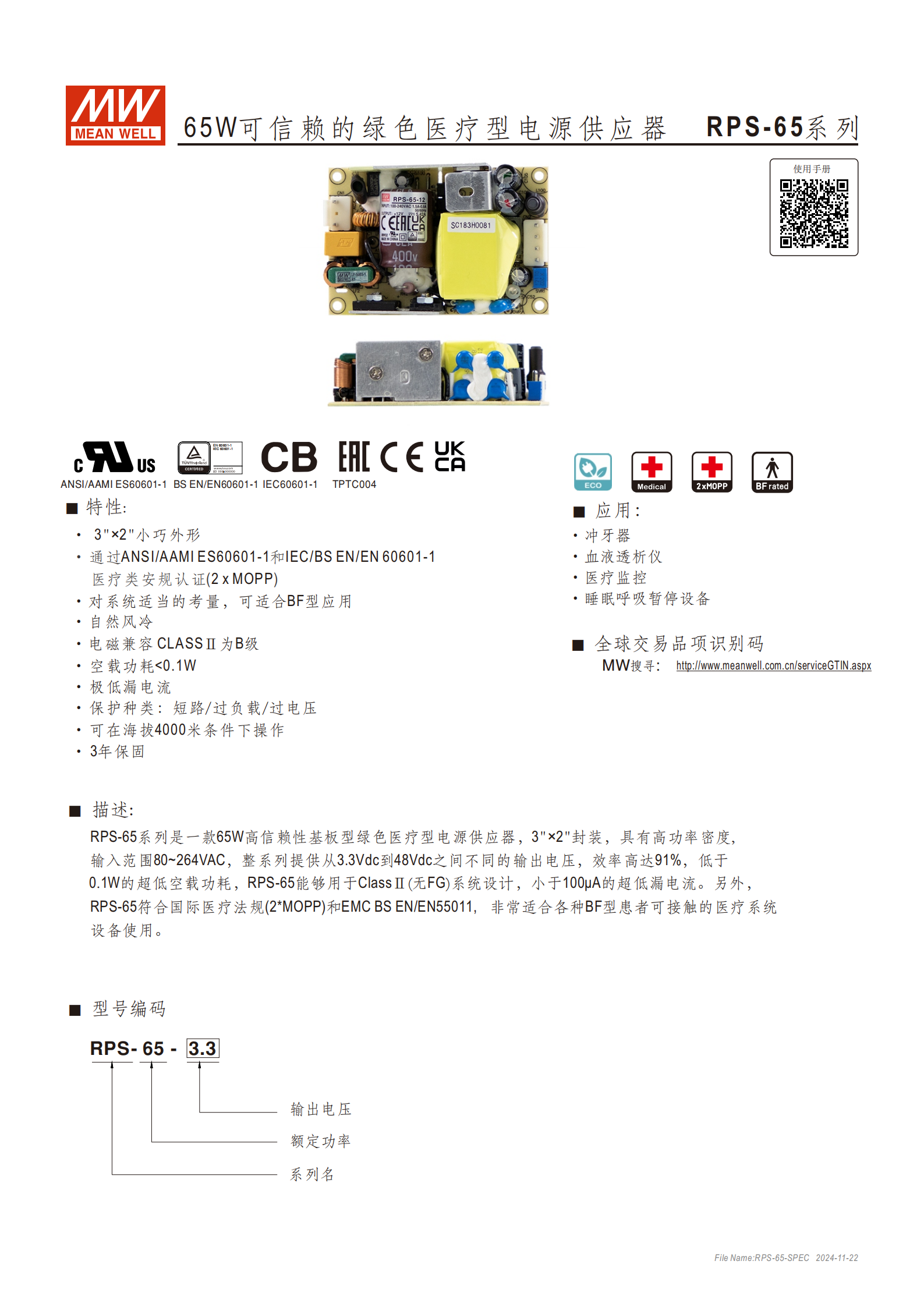

RPS-65 系列是一款 65W 高信賴性基板型綠色醫療型電源供應器，采用 3"×2" 小巧封裝，具備0.1W 超低空載功耗、小于 100μA 超低漏電流的優勢，通過IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP） ，電磁兼容為 CLASS Ⅱ B 級，支持 80~264VAC 寬輸入范圍，輸出電壓覆蓋 3.3Vdc~48Vdc，效率最高達 91%，可在海拔 4000 米、-30~+70°C 環境下工作，具備短路 / 過負載 / 過電壓保護功能，適用于沖牙器、血液透析儀等 BF 型患者可接觸醫療設備，提供 3 年保固。
| 項目 | 詳情 |
|---|---|
| 產品系列 | RPS-65 系列 |
| 產品類型 | 基板型綠色醫療型電源供應器 |
| 額定功率 | 核心功率 65W（各型號額定功率 33W~65.3W） |
| 封裝尺寸 | 3"×2"×0.945inch（76.2×50.8×24mm），公差 ±1mm |
| 產品重量 | 0.11Kg / 臺，包裝 120pcs/14.2Kg/0.94CUFT |
| 保固期限 | 3 年 |
二、核心特性
節能與安全：0.1W 超低空載功耗，小于 100μA 超低漏電流，符合 ClassⅡ（無 FG）系統設計；
認證齊全：通過2×MOPP 醫療隔離認證及 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療法規；
電磁兼容：CLASS Ⅱ B 級，發射符合 BS EN/EN55011 Class B，抗擾度滿足 ESD Level4、RF 場 susceptibility 等多項標準；
環境適應性：可在海拔 4000 米操作，工作溫度 - 30~+70°C（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；
保護完備：具備短路、過負載（打嗝模式，自動恢復）、過電壓（關斷輸出，重啟恢復）保護功能。
三、電氣規格詳情
| 類別 | 參數 | 詳情 |
|---|---|---|

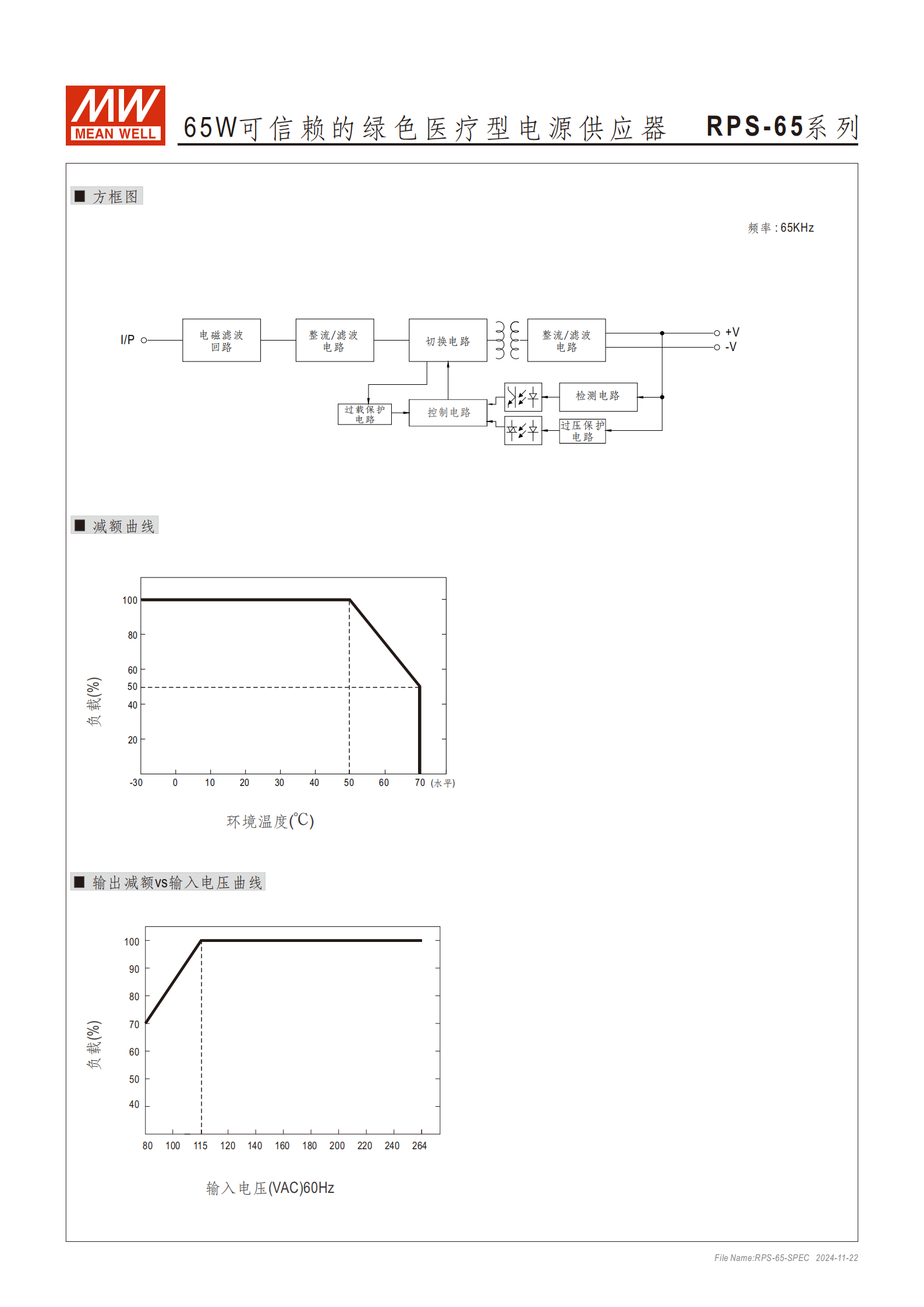

| 輸入 | 電壓范圍 | 80~264VAC（低輸入電壓需減輸出，參考減額曲線） |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 30A/115VAC（Typ.） | |
| 輸出 | 電壓覆蓋 | 3.3V、5V、7.5V、12V、15V、24V、48V（可調，調整范圍 2.9~52.8V） |
| 額定電流 | 1.36A~10A（隨電壓不同變化） | |
| 電流范圍 | 0~1.49A~0~11A（隨電壓不同變化） | |
| 峰值負載 | 36.3W~71.6W（持續 10 秒） | |
| 紋波與噪聲 | 最大 80mVp-p（3.3V/5V/7.5V 型號）、120mVp-p（12V/15V/24V 型號）、150mVp-p（48V 型號） | |
| 電壓精度 | ±1.0%~±2.0%（含設定誤差、線性調整率 ±0.5%、負載調整率 ±1.0%~±2.0%） | |
| 效率 | 典型值 | 80%~91%（隨型號不同變化，48V 型號最高達 91%） |
| 其他 | 啟動 / 上升時間 | 500ms（滿載，230VAC）、30ms/115VAC（滿載時） |
| 保持時間 | 30ms/230VAC（Typ.）、12ms/115VAC（滿載時） | |
| 溫度系數 | ±0.03%/°C（0~50°C） | |
| MTBF | 最小 3334.3K hrs（Telcordia SR-332）、959.1K hrs（Bellcore）、MIL-HDBK-217F（25°C） |
四、認證與合規
安全規范：IEC 60601-1:2005+A1+A2、TUV BS EN/EN 60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 60601-1:2014+A2、EAC TP TC 004；
隔離與耐壓：初級 - 次級 2×MOPP，絕緣阻抗 100M Ohms/500VDC/25°C/70% RH；
電磁兼容：
發射：傳導發射、輻射發射均符合 BS EN/EN55011（CISPR11）Class B，諧波電流符合 BS EN/EN61000-3-2 Class A，電壓閃爍符合 BS EN/EN61000-3-3；
抗擾度：ESD（Level4，15KV 空氣 / 8KV 接觸）、RF 場 susceptibility（385MHz~5.78GHz，9~28V/m）、EFT bursts（Level3，2KV）等。
五、應用場景
適用于BF 型患者可接觸的醫療系統，包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等。

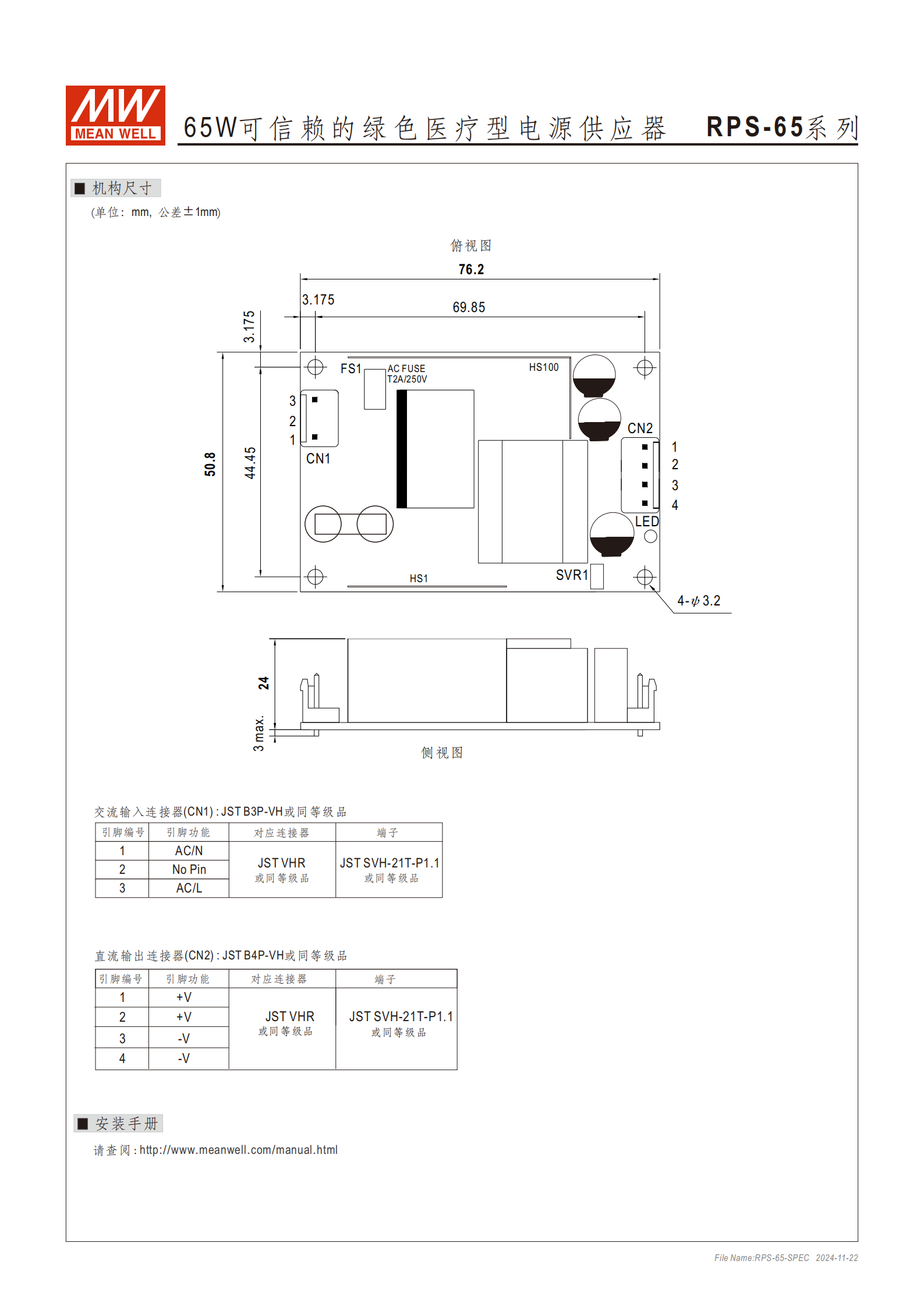

六、機構與連接
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1（AC/N）、3（AC/L），端子 JST SVH-21T-P1.1 或同等級品；
直流輸出連接器（CN2）：JST B4P-VH 或同等級品，引腳 1~2（+V）、3~4（-V），端子 JST VHR 或同等級品；
安裝：4 個 ψ3.2 安裝孔，
4. 關鍵問題及答案
問題 1：RPS-65 系列電源的核心醫療合規優勢是什么，適用于哪些場景？
答案：核心醫療合規優勢包括：①通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療安規認證，滿足 2×MOPP 隔離要求；②超低漏電流（<100μA/264VAC），符合 BF 型患者可接觸設備的安全標準；③電磁兼容達 CLASS Ⅱ B 級，避免對醫療設備造成干擾。適用于沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等 BF 型醫療系統。
問題 2：RPS-65 系列電源的輸出電壓、功率范圍及關鍵電氣性能指標如何？
答案：①輸出電壓覆蓋 3.3V~48Vdc，電壓調整范圍 2.9V~52.8V，精度 ±1.0%~±2.0%；②額定功率 33W~65.3W，峰值負載 36.3W~71.6W（持續 10 秒）；③關鍵性能：效率最高 91%，空載功耗僅 0.1W，紋波與噪聲最大 150mVp-p，啟動時間 500ms（230VAC 滿載），支持 80~264VAC 寬輸入，可在海拔 4000 米、-30~+70°C 環境下工作。
問題 3：RPS-65 系列電源的保護功能及恢復機制是怎樣的？
答案：具備三類核心保護功能：①過負載保護：采用打嗝模式，當負載異常條件移除后可自動恢復正常輸出；②過電壓保護：觸發后立即關斷輸出，需重啟電源才能恢復工作；③短路保護：針對短路故障提供安全防護（文檔未明確恢復機制，默認符合行業通用安全設計）。這些保護功能可有效保障電源及下游醫療設備的穩定運行。
