| 型號 | 核心輸出參數 | 輔助關鍵參數 |
|---|---|---|
| RPS-60-3.3 | 直流電壓 3.3V，額定電流 10A，額定功率 33W | 電流范圍 0~11A，峰值負載 36.3W（10 秒），紋波與噪聲最大 60mVp-p，電壓調整范圍 3.1~3.6V |
| RPS-60-5 | 直流電壓 5V，額定電流 10A，額定功率 50W | 電流范圍 0~11A，峰值負載 55W（10 秒），紋波與噪聲最大 60mVp-p，電壓調整范圍 4.75~5.5V |
| RPS-60-12 | 直流電壓 12V，額定電流 5A，額定功率 60W | 電流范圍 0~5.5A，峰值負載 66W（10 秒），紋波與噪聲最大 60mVp-p，電壓調整范圍 11.4~13.2V |
| RPS-60-15 | 直流電壓 15V，額定電流 4A，額定功率 60W | 電流范圍 0~4.4A，峰值負載 66W（10 秒），紋波與噪聲最大 100mVp-p，電壓調整范圍 13.5~16.5V |
| RPS-60-24 | 直流電壓 24V，額定電流 2.5A，額定功率 60W | 電流范圍 0~2.75A，峰值負載 66W（10 秒），紋波與噪聲最大 100mVp-p，電壓調整范圍 22.8~27.6V |
| RPS-60-48 | 直流電壓 48V，額定電流 1.25A，額定功率 60W | 電流范圍 0~1.375A，峰值負載 66W（10 秒），紋波與噪聲最大 100mVp-p，電壓調整范圍 45.6~52.8V |

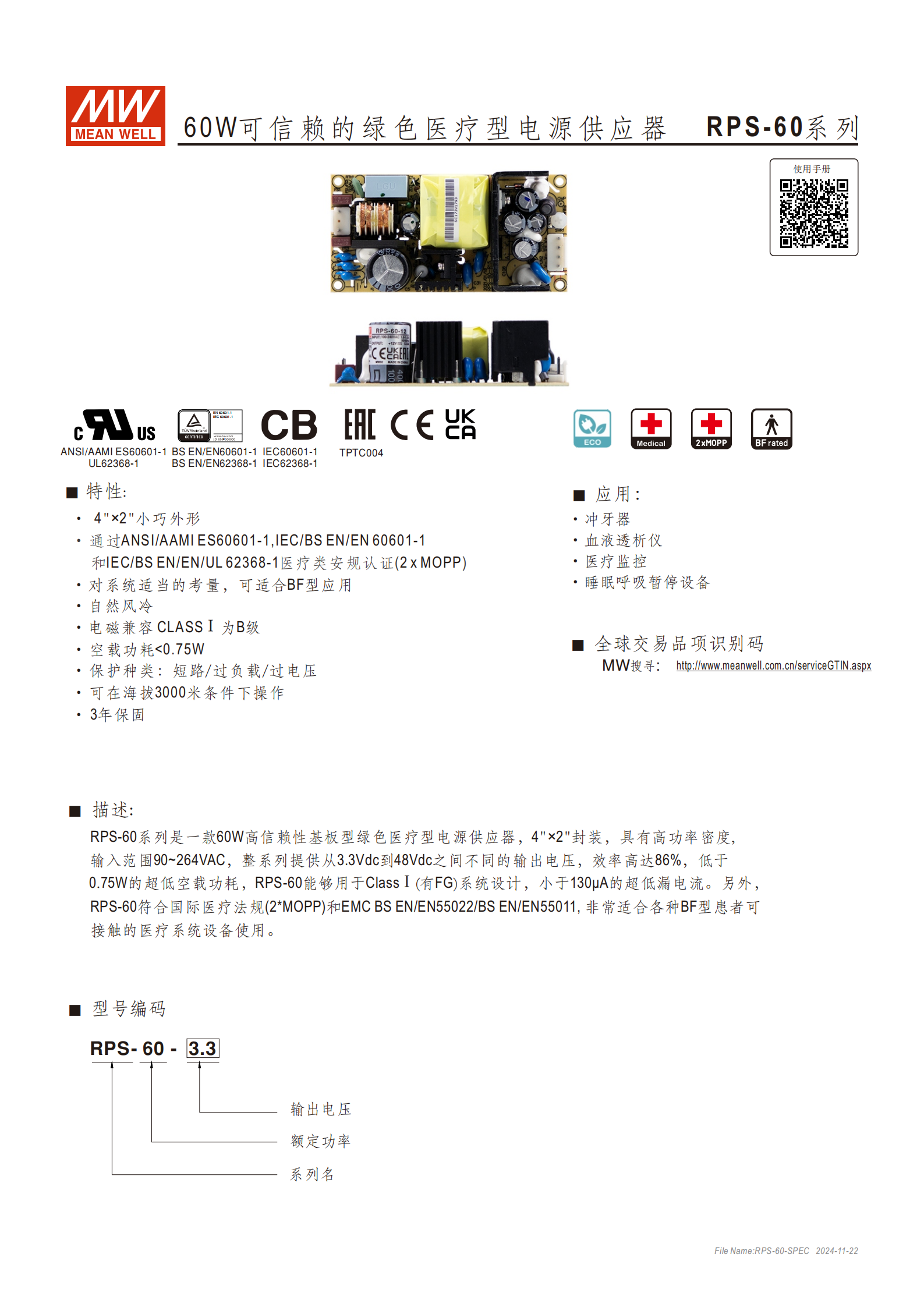

RPS-60 系列是60W 高信賴性基板型綠色醫療型電源供應器，采用 “4×2” 小巧封裝，輸入范圍涵蓋90~264VAC、127~370VDC，輸出電壓從3.3Vdc 到 48Vdc不等，效率最高達86% ，具備 **<0.75W 超低空載功耗和<130μA 超低漏電流 **，通過ANSI/AAMI ES60601-1、IEC/BS EN/EN 60601-1等醫療類安規認證（2×MOPP 隔離等級），符合EMC Class B標準，支持短路 / 過負載 / 過電壓保護，可在海拔3000 米、-20~+70℃環境下工作，適用于沖牙器、血液透析儀等 BF 型患者接觸類醫療設備，提供3 年保固。
產品名稱：RPS-60 系列 60W 可信賴的綠色醫療型電源供應器
核心屬性：基板型設計，高功率密度，專為醫療設備打造
核心優勢：超低空載功耗（<0.75W）、超低漏電流（<130μA）、符合醫療級安規與 EMC 標準
適用場景：沖牙器、血液透析儀、醫療監控、睡眠呼吸暫停設備等BF 型患者可接觸的醫療系統
二、關鍵特性
安規與認證
安全規范：通過IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2、IEC 62368-1:2014等國際醫療法規認證
隔離等級：2×MOPP（初級 - 次級）、1×MOPP（初級 - 地 / 次級 - 地），耐壓規格為 I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC
電磁兼容：發射符合BS EN/EN55011（CISPR11）Class B，抗擾度滿足 ESD Level 4、RF 場 susceptibility Level 3 等標準
環境與可靠性

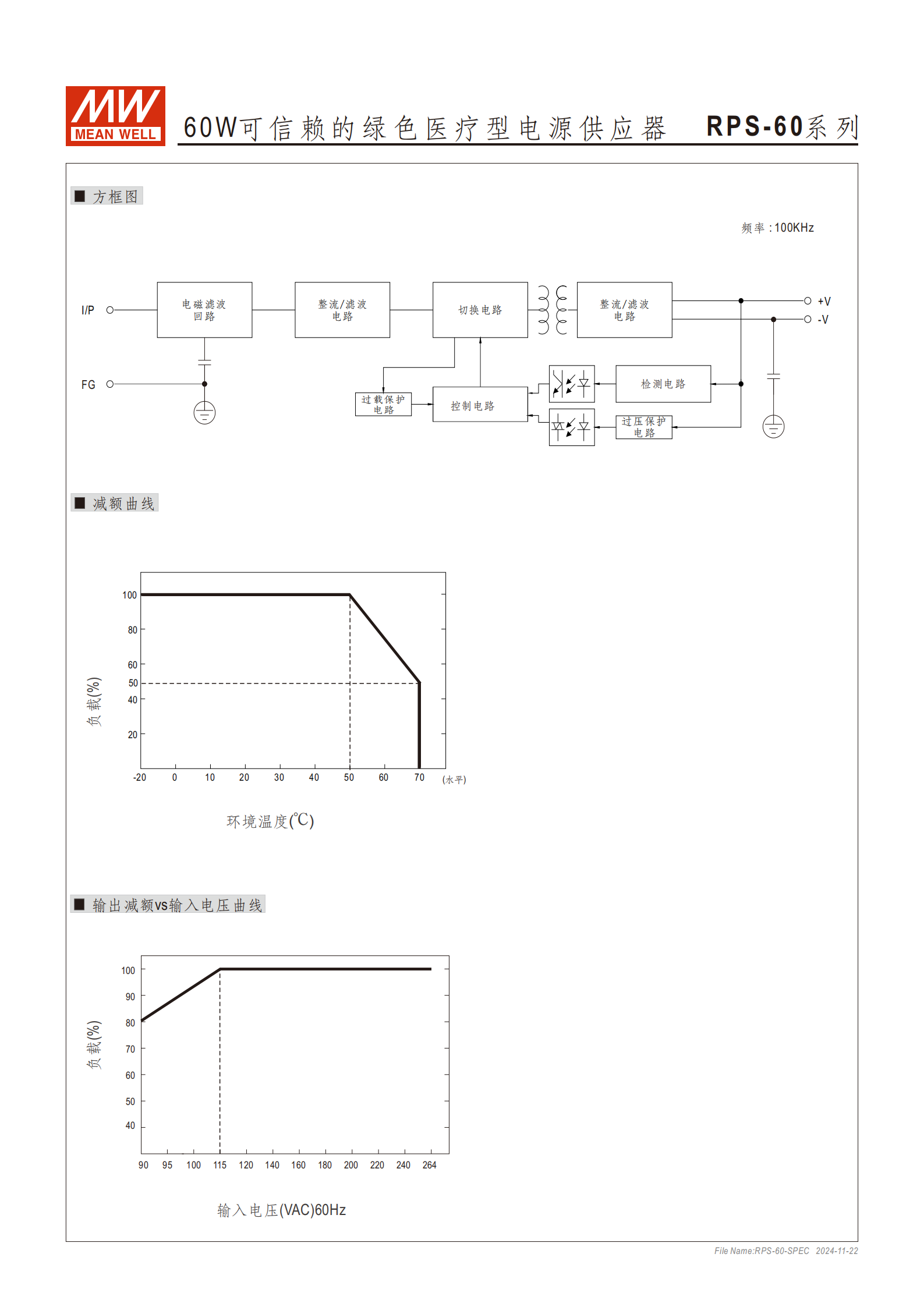

工作環境：溫度 - 20~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
操作海拔：最高3000 米（海拔超 2000 米需按規范降額）
可靠性：MTBF 最小 5153.0K hrs（Telcordia SR-332 標準）、353.6K hrs（MIL-HDBK-217F 標準，25℃）
物理與包裝
尺寸：101.6×50.8×29mm（L×W×H），即 4"×2"×1.141"
重量：0.15Kg
包裝：96pcs/15.4Kg/0.89CUFT

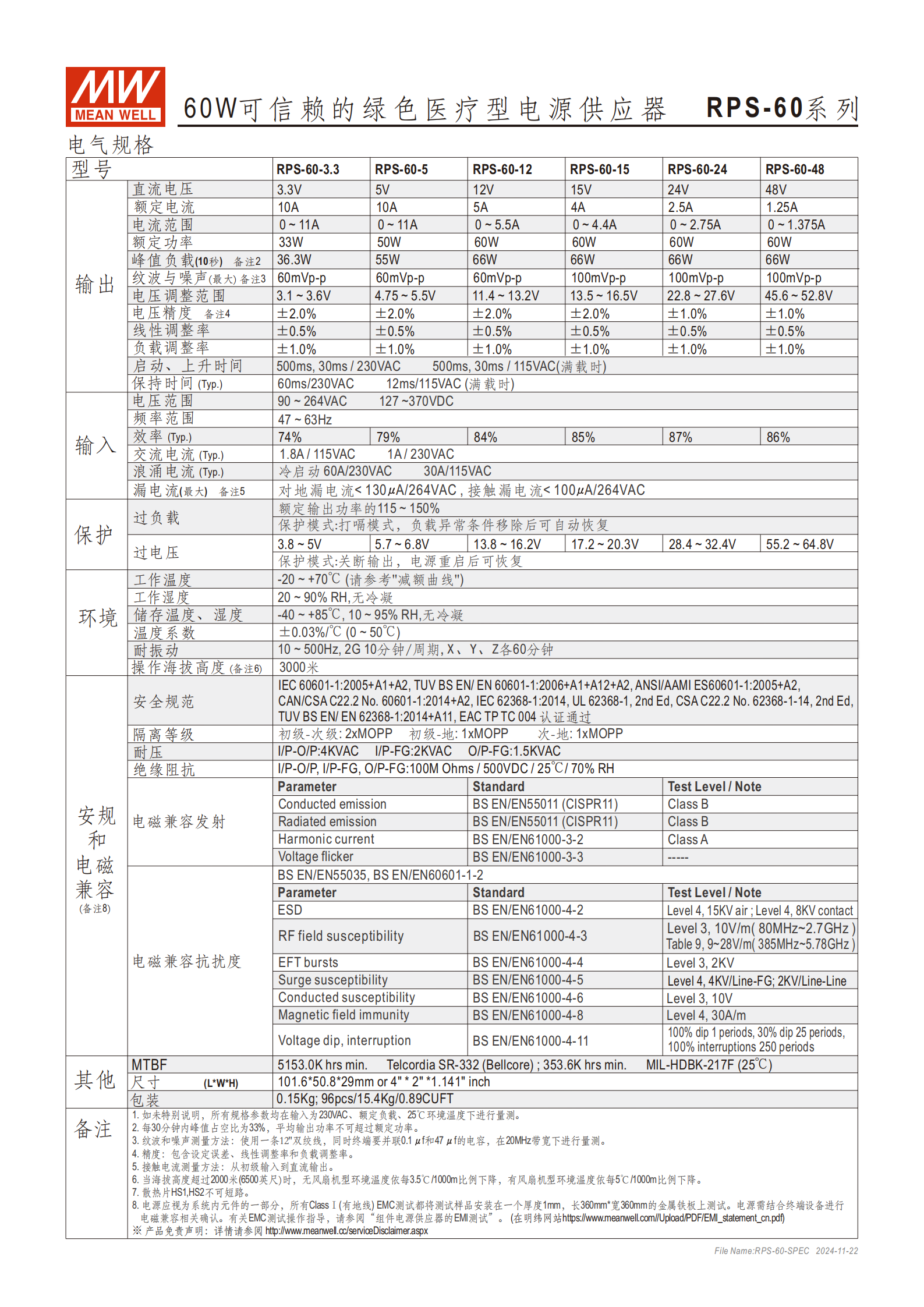

三、核心電氣規格（關鍵參數匯總表）
| 規格類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC、127~370VDC |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 60A/230VAC、30A/115VAC | |
| 輸出參數（各型號核心值） | 輸出電壓檔 | 3.3V、5V、12V、15V、24V、48V |
| 額定電流 | 3.3V 檔 10A、5V 檔 10A、12V 檔 5A、15V 檔 4A、24V 檔 2.5A、48V 檔 1.25A | |
| 額定功率 | 33W（3.3V 檔）、50W（5V 檔）、60W（12V/15V/24V/48V 檔） | |
| 峰值負載（10 秒） | 所有型號均為 66W（占空比 33%/30 分鐘） | |
| 紋波與噪聲（最大） | 3.3V/5V/12V 檔 60mVp-p；15V/24V/48V 檔 100mVp-p | |
| 調整精度 | 電壓調整范圍 | 3.1~3.6V（3.3V 檔）至 45.6~52.8V（48V 檔） |
| 線性調整率 | ±0.5%（全型號） | |
| 負載調整率 | ±1.0%（全型號） | |
| 啟動與保持 | 啟動 / 上升時間 | 500ms/30ms（230VAC 滿載）、500ms/30ms（115VAC 滿載） |
| 保持時間（典型） | 60ms（230VAC 滿載）、12ms（115VAC 滿載） | |
| 保護功能 | 過負載保護 | 115~150% 額定功率，打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 3.8~64.8V（依型號而定），關斷輸出，重啟后恢復 | |
| 其他保護 | 短路保護 |

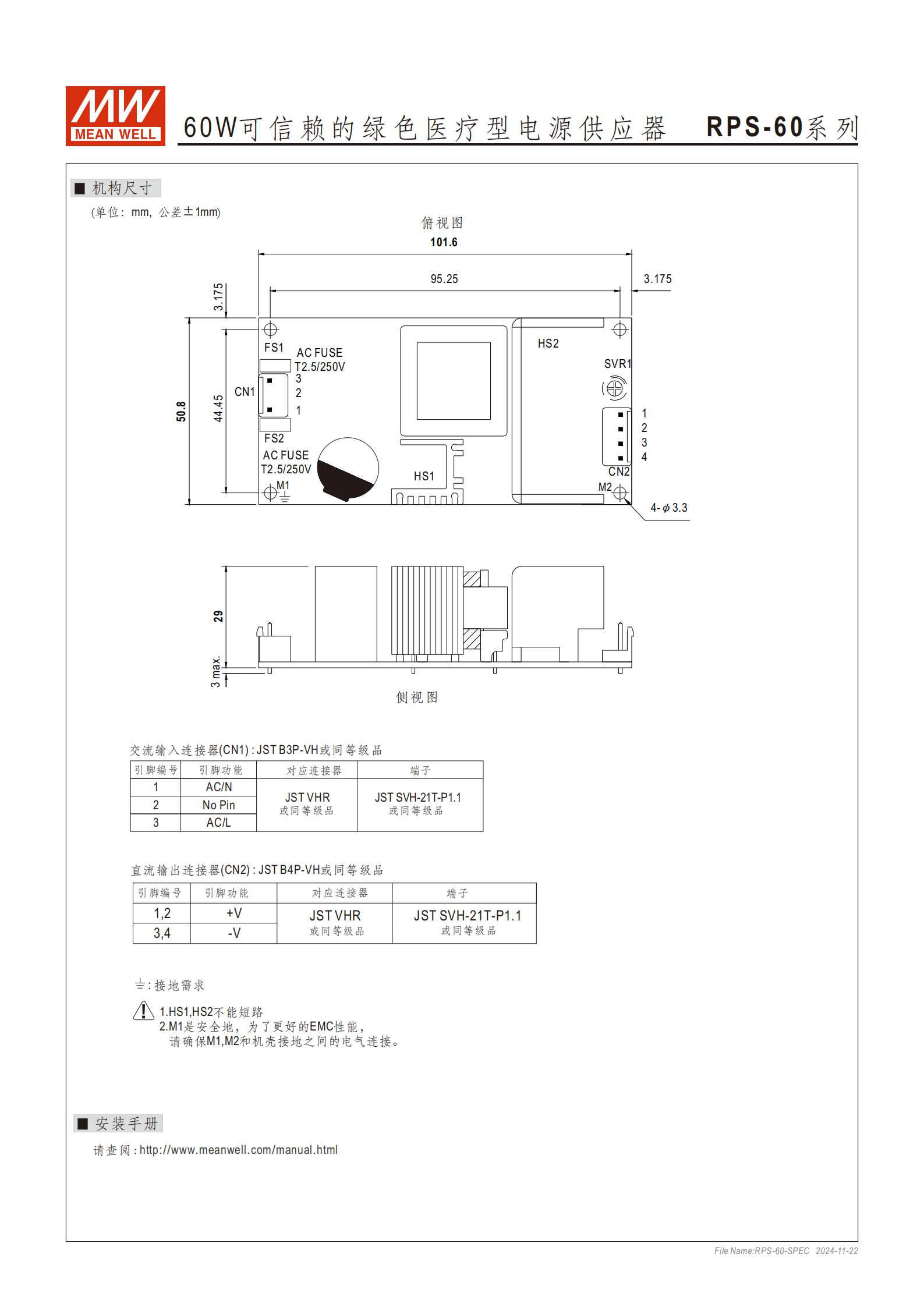

四、機構與安裝
連接器規格
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/N、3=AC/L（引腳 2 無功能）
直流輸出連接器（CN2）：JST B4P-VH 或同等級品，引腳 1/2=+V、引腳 3/4=-V
接地與安裝要求
散熱片 HS1、HS2 不可短路
M1 為安全地，需確保 M1、M2 與機殼接地電氣連接以?xún)?yōu)化 EMC 性能
4. 關鍵問題
問題 1：RPS-60 系列電源的醫療級核心合規性體現在哪些方面？
答案：核心合規性集中在安規、隔離和電磁兼容三大維度：① 安規認證：通過 IEC 60601-1、ANSI/AAMI ES60601-1 等國際醫療法規認證，同時符合 IEC 62368-1 等設備安全標準；② 隔離等級：采用 2×MOPP（初級 - 次級）、1×MOPP（初級 - 地 / 次級 - 地）隔離設計，耐壓達 4KVAC（I/P-O/P），滿足醫療設備電氣安全隔離要求；③ 漏電流控制：對地漏電流 < 130μA/264VAC、接觸漏電流 < 100μA/264VAC，符合 BF 型患者接觸設備的漏電流限制；④ 電磁兼容：EMC 發射達 Class B 級（BS EN/EN55011），抗擾度滿足 ESD Level 4 等醫療設備電磁環境要求，避免干擾醫療設備正常工作。
問題 2：RPS-60 系列各型號的輸出功率與核心應用適配場景如何匹配？
答案：系列包含 6 個型號，輸出功率與適配場景對應如下：① RPS-60-3.3（33W，3.3V/10A）：適用于低電壓、大電流需求的小型醫療傳感設備；② RPS-60-5（50W，5V/10A）：適配依賴 5V 供電的醫療監控模塊、小型檢測儀器；③ RPS-60-12/15/24/48（均為 60W，額定電流 5A/4A/2.5A/1.25A）：滿足中高電壓需求，其中 12V/15V 檔適合醫療設備控制單元，24V 檔適配沖牙器、睡眠呼吸暫停設備，48V 檔可用于血液透析儀等大功率醫療設備；④ 全系列峰值負載達 66W（10 秒），可應對醫療設備短時高功率運行需求。
問題 3：RPS-60 系列電源在極端環境下的使用限制與注意事項是什么？
答案：極端環境使用需關注三大限制與注意事項：① 海拔限制：最高操作海拔 3000 米，當海拔超過 2000 米時，無風扇機型（本系列為自然風冷）環境溫度需按 3.5℃/1000m 比例降額，避免過熱；② 溫度限制：工作溫度范圍為 - 20~+70℃，需參考 “減額曲線”，環境溫度接近 70℃時需降低負載占比，儲存溫度不可超過 - 40~+85℃；③ 濕度與電氣防護：工作濕度需控制在 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝），同時需嚴格遵守接地要求（HS1/HS2 不短路、M1/M2 與機殼接地連接），避免電磁干擾與電氣安全風險。
