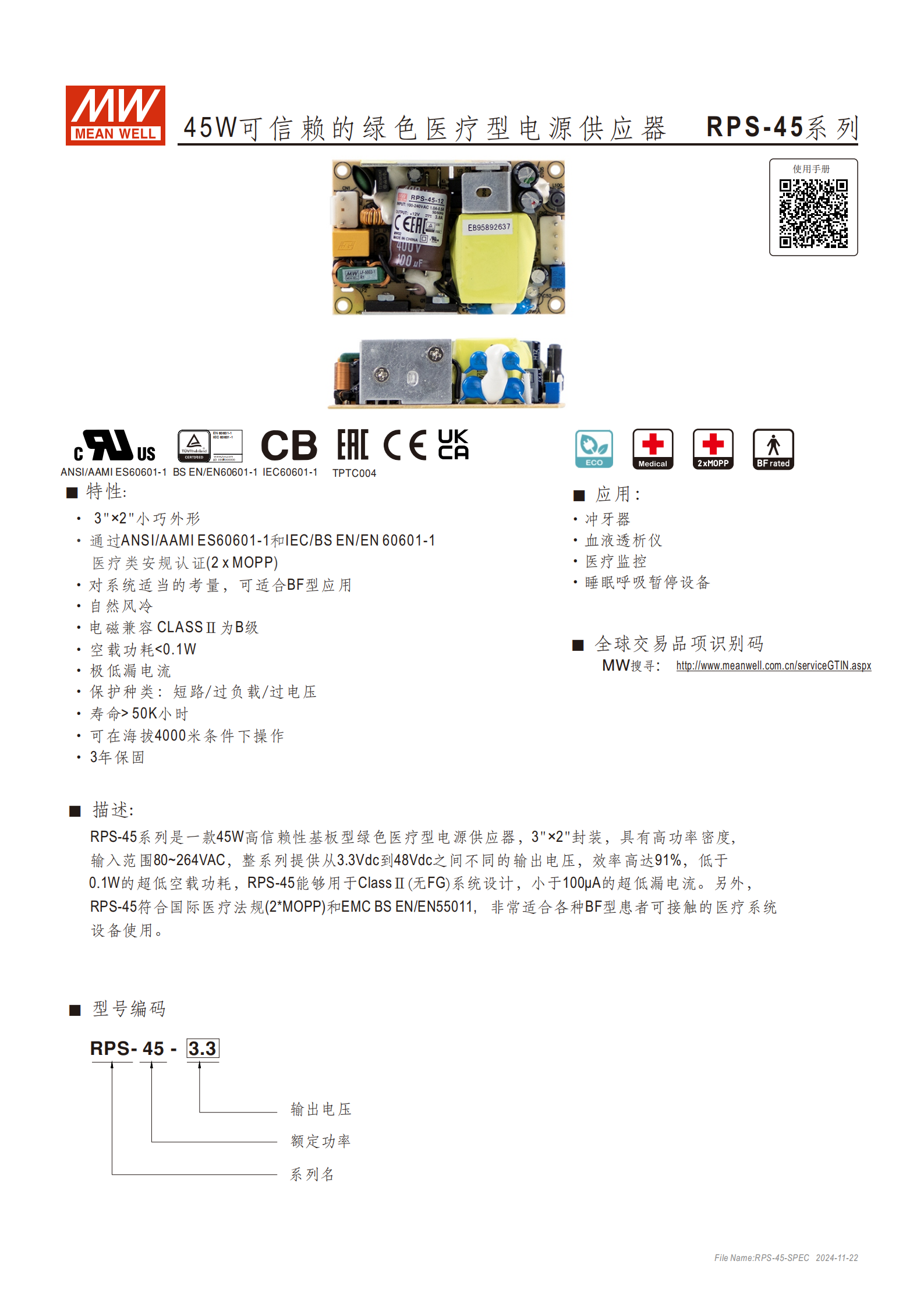

RPS-45 系列是一款 45W 高信賴性基板型綠色醫療型電源供應器，采用 3"×2" 小巧封裝，輸入電壓范圍 80~264VAC，輸出電壓涵蓋 3.3Vdc 至 48Vdc 多個規格，效率高達 91%，空載功耗低于 0.1W，漏電流小于 100μA，通過 IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP），符合 EMC Class B 級標準，具備短路 / 過負載 / 過電壓保護功能，MTBF 長達 3334.3K 小時（Telcordia SR-332 標準），可在海拔 4000 米、-30~+70℃環境下工作，適用于沖牙器、血液透析儀等 BF 型醫療設備，提供 3 年保固。
產品定位：45W 高信賴性基板型綠色醫療型電源供應器，專為 BF 型患者可接觸醫療系統設計
核心優勢：
小巧外形：3"×2" 封裝（76.2×50.8×24mm），高功率密度
綠色節能：效率高達 91%，空載功耗低于 0.1W
醫療合規：通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等醫療安規認證（2×MOPP），EMC 符合 BS EN/EN55011 Class B 級標準
安全可靠：漏電流 < 100μA（264VAC），MTBF 最長 3334.3K 小時（Telcordia SR-332 標準），3 年保固

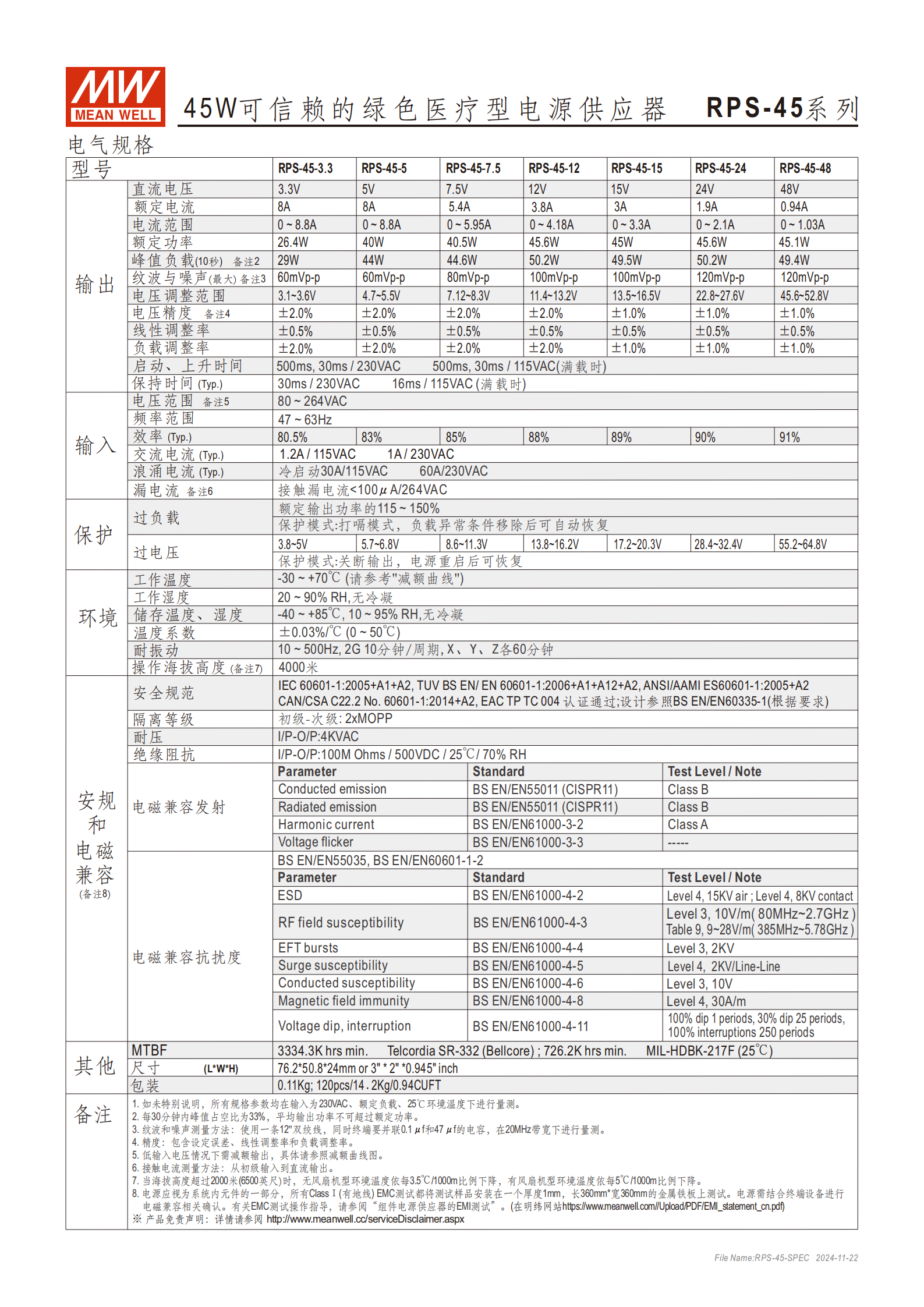

二、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數 | 規格 |
|---|---|
| 電壓范圍 | 80~264VAC |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.2A/115VAC、1A/230VAC |
| 浪涌電流（Typ.） | 30A/115VAC、60A/230VAC（冷啟動） |
| 保持時間（Typ.） | 30ms/230VAC、16ms/115VAC（滿載） |
（2）輸出參數（各型號核心規格）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| RPS-45-3.3 | 3.3V | 8A | 26.4W | 29W | 60mVp-p | ±2.0% |
| RPS-45-5 | 5V | 8A | 40W | 44W | 60mVp-p | ±2.0% |
| RPS-45-7.5 | 7.5V | 5.4A | 40.5W | 44.6W | 80mVp-p | ±2.0% |
| RPS-45-12 | 12V | 3.8A | 45.6W | 50.2W | 100mVp-p | ±2.0% |
| RPS-45-15 | 15V | 3A | 45W | 49.5W | 100mVp-p | ±1.0% |
| RPS-45-24 | 24V | 1.9A | 45.6W | 50.2W | 120mVp-p | ±1.0% |
| RPS-45-48 | 48V | 0.94A | 45.1W | 49.4W | 120mVp-p | ±1.0% |
電壓調整范圍：3.1~3.6V（3.3V 型號）至 45.6~52.8V（48V 型號）
線性調整率：±0.5%（全系列）
負載調整率：±2.0%（3.3V/5V/7.5V/12V 型號）、±1.0%（15V/24V/48V 型號）
啟動 / 上升時間：500ms/30ms（230VAC）、500ms/30ms（115VAC，滿載）
（3）保護功能
| 保護類型 | 保護模式 | 觸發條件 |
|---|---|---|
| 過負載 | 打嗝模式，自動恢復 | 額定輸出功率的 115~150% |
| 過電壓 | 關斷輸出，電源重啟恢復 | 3.8~64.8V（依型號不同） |
| 短路保護 | 打嗝模式，自動恢復 | 輸出短路 |
三、環境與可靠性參數

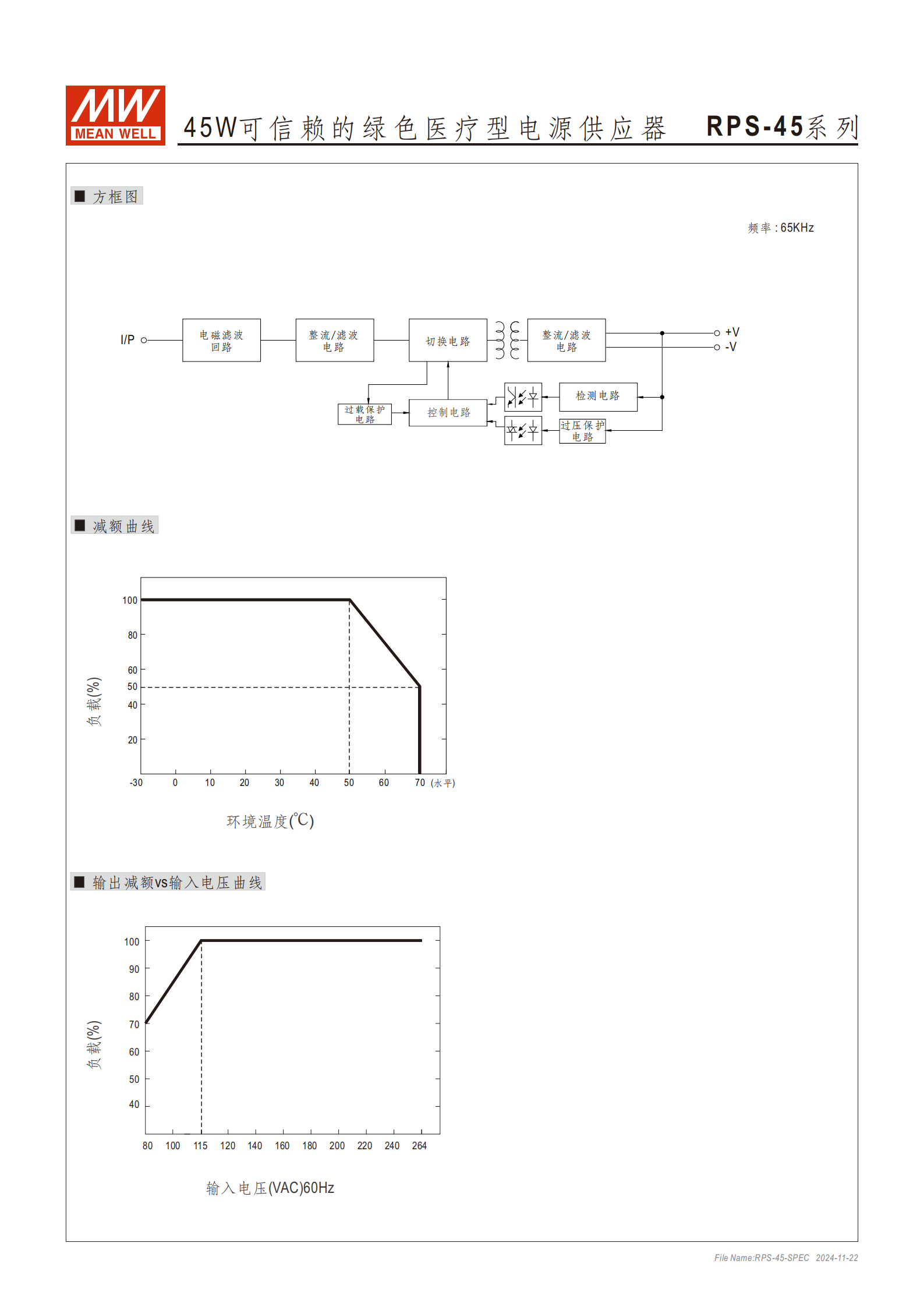

工作溫度：-30~+70℃（需參考減額曲線，海拔超 2000 米時每升高 1000 米，無風扇機型環境溫度降 3.5℃）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
溫度系數：0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
操作海拔：4000 米
四、機構與連接
外形尺寸（L×W×H）：76.2×50.8×24mm（公差 ±1mm）
重量：0.11Kg
交流輸入連接器（CN1）：JST B3P-VH（引腳 1：AC/N，引腳 3：AC/L）
直流輸出連接器（CN2）：JST B4P-VH（引腳 1/2：+V，引腳 3/4：-V）
安裝：4 個 ψ3.2mm 安裝孔
五、應用場景
沖牙器
血液透析儀
醫療監控設備
睡眠呼吸暫停設備
4. 關鍵問題
問題 1：RPS-45 系列電源的醫療合規性核心亮點是什么？適用于哪些醫療設備？
答案：合規性核心亮點包括：① 通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療安規認證，滿足 2×MOPP 隔離等級；② 漏電流 < 100μA（264VAC），符合 BF 型患者接觸設備的安全要求；③ EMC 符合 BS EN/EN55011 Class B 級標準，抗擾度達到多項 IEC 61000-4 系列標準（如 ESD Level 4、Surge Level 4）。適用設備包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等。
問題 2：RPS-45 系列各型號的輸出電壓、額定功率及核心性能差異是什么？
答案：輸出電壓覆蓋 3.3V~48V，額定功率 26.4W~45.6W，核心差異如下：① 低電壓型號（3.3V/5V）額定電流均為 8A，電壓精度 ±2.0%，紋波噪聲最大 60mVp-p；② 中壓型號（7.5V/12V）額定電流 5.4A/3.8A，電壓精度 ±2.0%，紋波噪聲 80mVp-p/100mVp-p；③ 高壓型號（15V/24V/48V）額定電流 3A/1.9A/0.94A，電壓精度更高（±1.0%），紋波噪聲最大 120mVp-p；④ 峰值負載（10 秒）均高于額定功率，最高達 50.2W（12V/24V 型號）。
問題 3：RPS-45 系列電源的環境適應性和可靠性指標如何？在特殊環境下有哪些使用限制？
答案：可靠性與環境適應性指標：① MTBF 最長 3334.3K 小時（Telcordia SR-332 標準，25℃）；② 工作溫度 - 30~+70℃，工作濕度 20~90% RH（無冷凝）；③ 可在 4000 米海拔操作，耐振動性能達標。特殊環境限制：① 輸入電壓低于 80VAC 時需按減額曲線降低輸出負載；② 海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型下降 5℃；③ 峰值負載需控制在每 30 分鐘占空比 33%，平均輸出功率不得超過額定功率。
